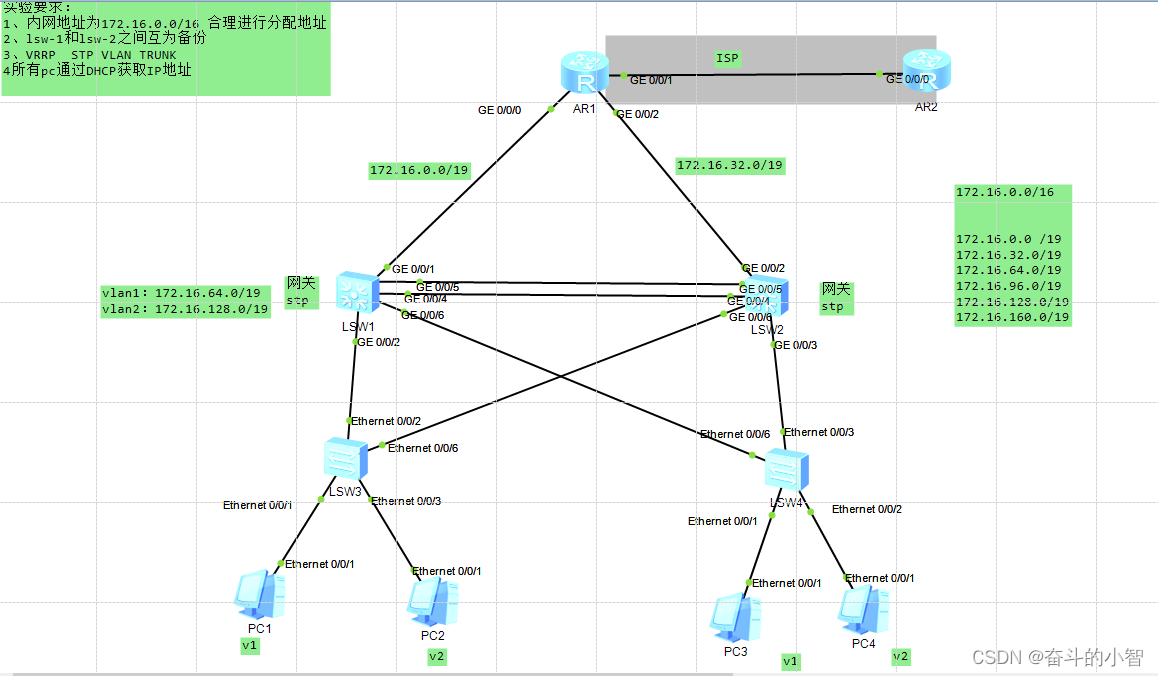

实验拓扑：
实验要求：
1、内网地址为172.16.0.0/16 合理进行分配地址
2、lsw-1和lsw-2之间互为备份
3、VRRP STP VLAN TRUNK
4所有pc通过DHCP获取IP地址
使用的技术有：
ospf技术、NAT技术、静态、DHCP、VRRP 、STP、 VLAN、TRUNK 、 access接口模式、 以太网中继Eth-Trunk(华为) 技术、vlan管理技术
实验思路：
对172.16.0.0 /16 分配地址，这里我采用的是子网掩码为19位 vlan1 地址为172.16.64.0 /19 vlan2 的地址为 172.16.128.0 /19 两条骨干为172.16.0.0 /19 172.16.32.0 /19 而ISP的环回地址我们给的是1.1.1.1 /24
首先从底层出发，配置二层交换机的干道类型、与终端相连的为access模式，交换机相连的为trunk模式，
紧接着在三层设备和二层设备配置生成树STP,目的是解决环路问题，
在三层设备配置IP地址（这里使用vlan管理进行IP地址的配置），
然后进行终端DHCP的自动获取IP的配置，
在三层交换机和路由器之间的干道我们创建为access模式，同时创建vlan100，然后配置IP地址，为了解决备份问题，我们采用vrrp技术，该技术的目的是当有一条线路发生断开或者不能正常工作时候，该设备的接受以及发送数据也可以正常工作，
在三层交换机的这两条线路，我们才用 以太网中继Eth-Trunk(华为) 技术来解决(若使用基于vlan或基于分组的STP协议来工作三层架构中，将导致vlan间或组间通讯时对汇聚层间链路带宽要求较高) ),
在路由器和三层交换机上我们采用ospf协议，目的是全网可达，
在路由器上我们要写一条静态路由，还要使用nat技术目的是内网可以访问外网，
测试该实验，
实验目的也就达成了。
实验过程：
IP地址的配置，这里就省略

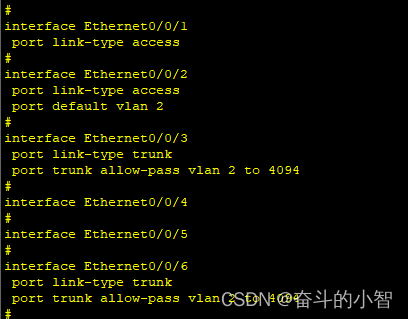

接口模式的配置：
lsw-3:
lsw4:
lsw-1:
lsw-2:
vlan管理：

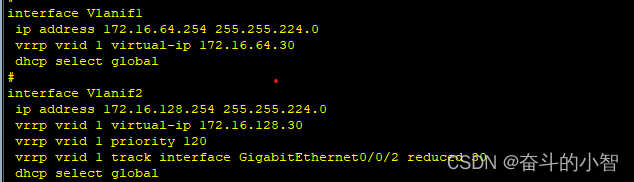

lsw-1:
lsw-2:

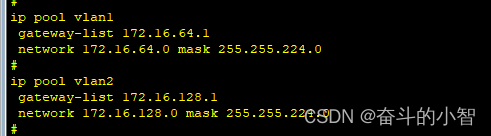

DHCP配置（自动获取IP地址）

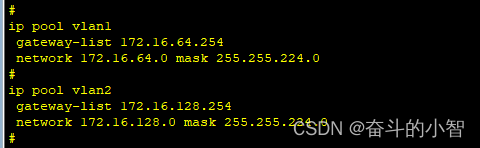

lsw-2:
dhcp的测试：
ospf的配置：
三层交换机：
路由器：
生成树的配置：
三层交换机和二层交换机都配置这条命令：
#
stp region-configuration
region-name a
instance 1 vlan 1
instance 2 vlan 2
active region-configuration而三层交换机要多加几条命令：
lsw-1:
stp instance 1 root primary
stp instance 2 root secondarylsw-2:
stp instance 1 root secondary
stp instance 2 root primary

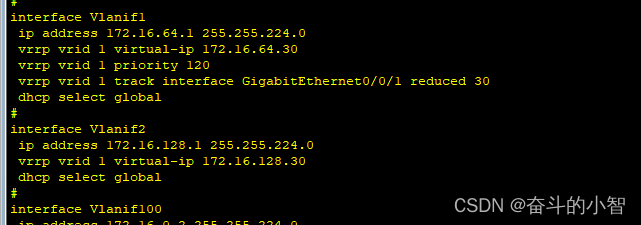

VRRP技术的配置：
起到备份线路的作用：

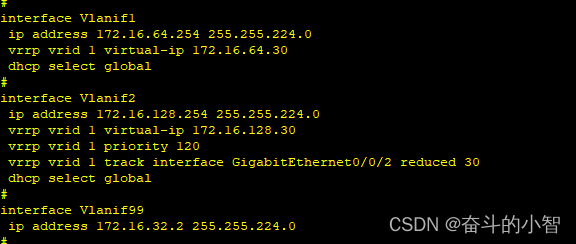

lsw2:

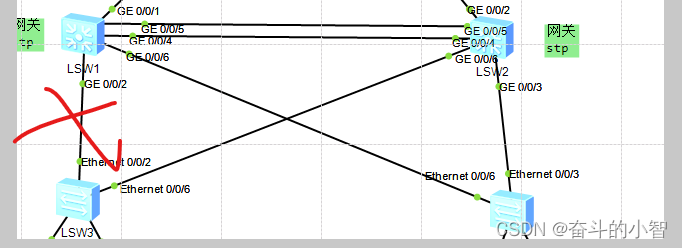

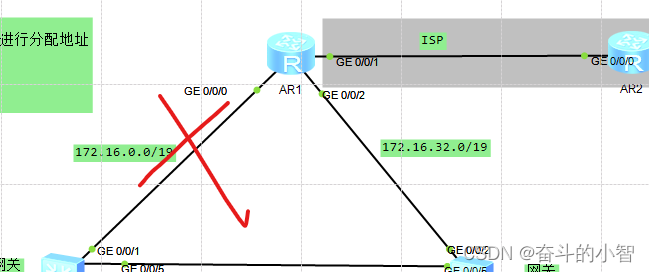

可能出现的情况是：
在三层交换机上采用 以太网中继Eth-Trunk(华为) 技术
[sw1]interface Eth-Trunk 0创建通道接口
[sw1-Eth-Trunk0]q
[sw1]interface GigabitEthernet 0/0/4 将物理接口加入到通道内
[sw1-GigabitEthernet0/0/1]eth-trunk 0
[sw1-GigabitEthernet0/0/1]int g0/0/5
[sw1-GigabitEthernet0/0/2]eth-trunk 0

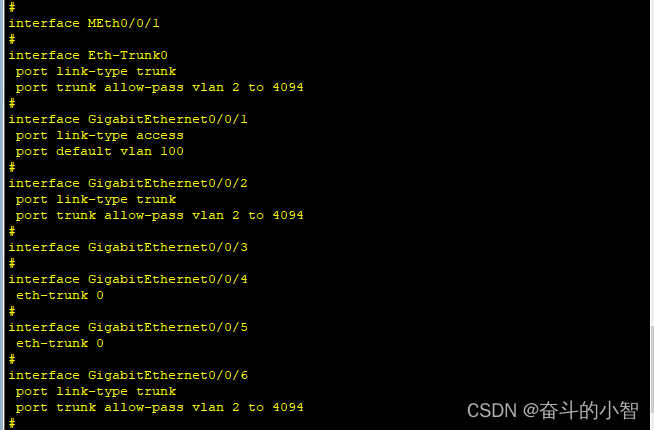

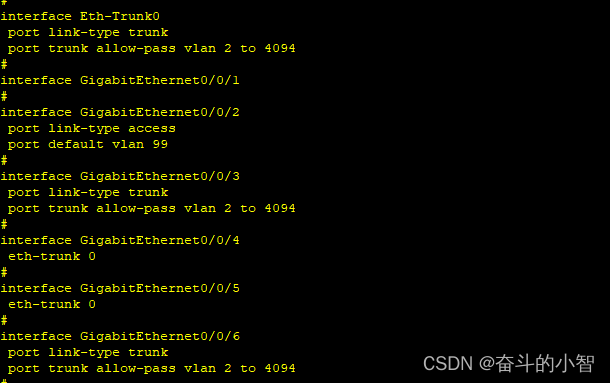

修改干道模式;
lsw-2 以上以上配置一致：
在路由器和ISP之间搭一条缺省：
实现内网访问公网：NAT技术
[r1]acl 2000
[r1-acl-basic-2000]rule permit source any
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]nat outbound 2000测试：

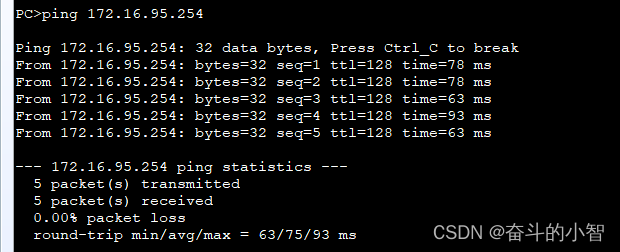

pc1ping 另外一个vlan1：

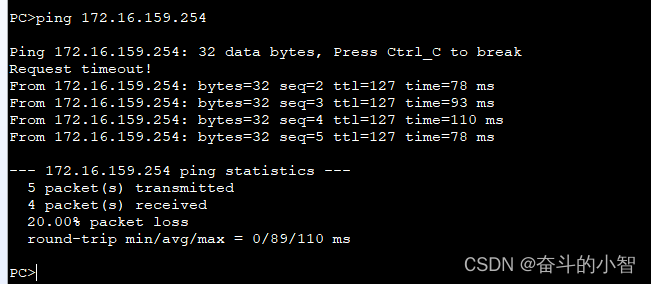

pc1ping 另外一个vlan2：

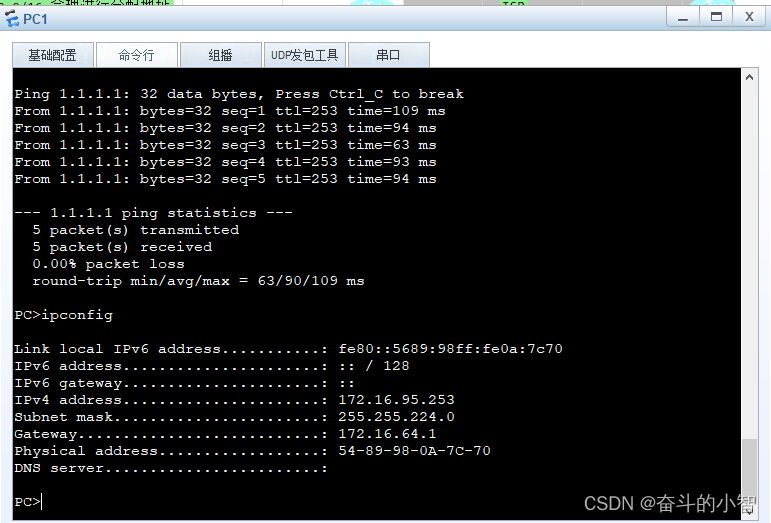

访问公网;
实验目的达成！
做实验之前一定要理清思路，可以提高效率。
