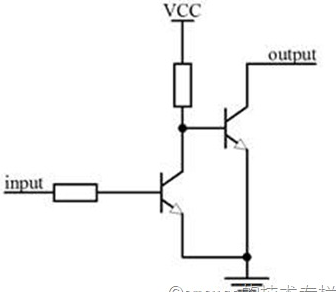

一、开漏输出：集电极开路门(OC)与漏极开路门(OD)一般用于线与和电流驱动的场合，为开集(漏)输出结构。
1. 利用外部电路的驱动能力，减少IC内部的驱动。
2. 可以将多个开漏输出引脚连接在一起，通过一个上拉电阻上拉到VCC，从而形成“线与”逻辑结构。
3. 可以利用改变上拉电源的电压，从而改变输出的电平值，进行电平匹配。
4. 开漏输出引脚不连接外部上拉电阻，则只能输出低电平。
5. 开漏输出提供了灵活的输出方式，但缺点是：带来上升沿的延时。当上拉电阻选择小阻值时，上升沿延时小，但是功耗较大；反之亦然。因此对于上升沿延时有较高的要求，建议采用下降沿输出。

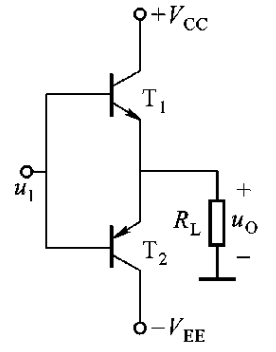

二、推挽输出(图腾输出)：
1. 推挽输出既可以输出高电平，也可以输出低电平，可以直接驱动功耗不大的数字器件，而且不需要上拉电阻。
2. 在正常工作时，总是有一个管子处于导通状态，另一个管子处于截止状态，其开关损耗小，而且效率高。
3. 推挽输出一般不能构成线与逻辑结构，否则可能烧坏管子。
注：如上右图所示，是用于消除交越失真(转换失真)作用的推挽输出电路。由于晶体管(MOS管)的输入特性曲线(传输特性曲线)中开启电压的存在，因此当输入交流信号过零点附近会出现集电极(漏极)没有电流流过，出现交越失真现象。因此用两个钳位二极管即可克服因为开启电压而导致的交越失真问题。
