一：YOLO_v2的改进

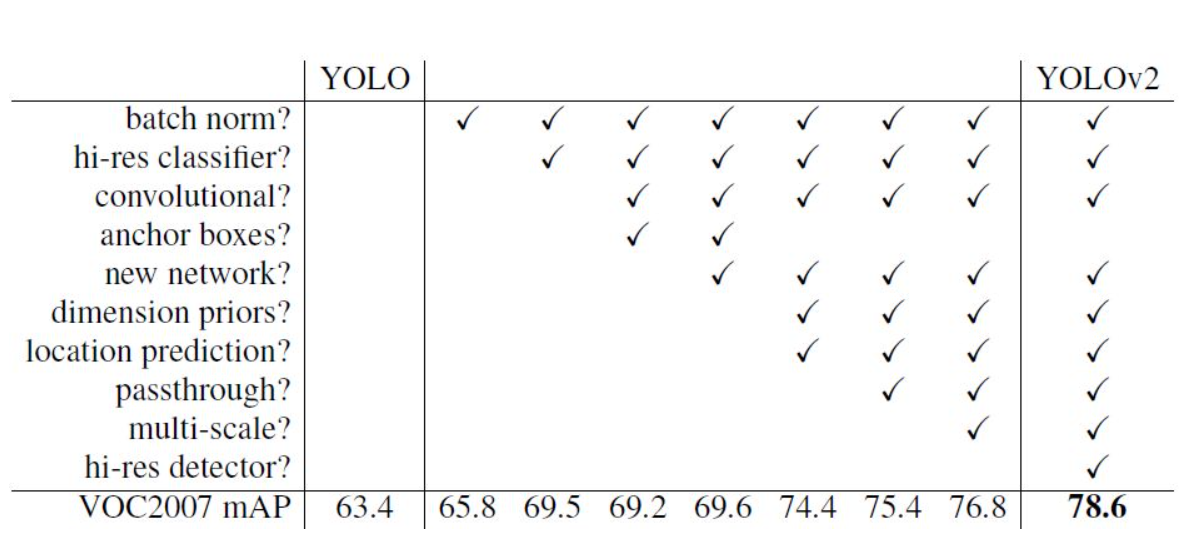

YOLO V2是YOLO系列的第二版，在YOLO V1的基础上加以改进，改善了YOLO V1定位不准的问题，以及对于重叠的物体极差的检测能力。同时，又保证了检测的速度，可谓集准确性与速度于一身（YOLO V2获得了CVPR2017的最佳论文提名）。YOLO V2的原文提出了两个模型：YOLO V2和YOLO9000，本文主要着重YOLO V2，想要了解YOLO_v1的友友可以看本人写的YOLO_v1详解，首先列出v2版本的几个改进之处：

• BN层取代了Dropout
• 使用了高分辨率分类器
• 使用Anchor思想
• K-means选定先验框的尺寸
• 使用YOLO_v1的策略，预测坐标相对于Grid Cell的位置
• 细粒度的特征
• 多尺度训练

下面，我将针对上述几个创新点，依次进行讲解。

二：网络细节

【BN层取代了Dropout】

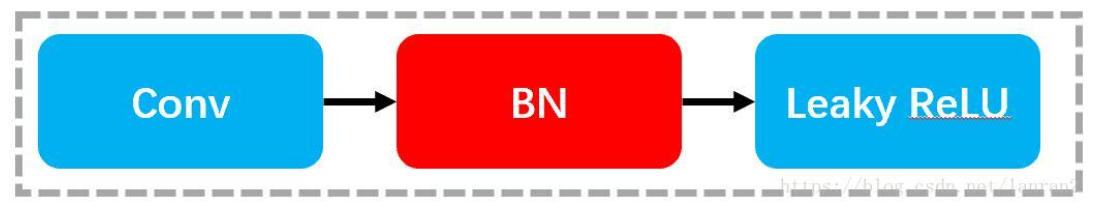

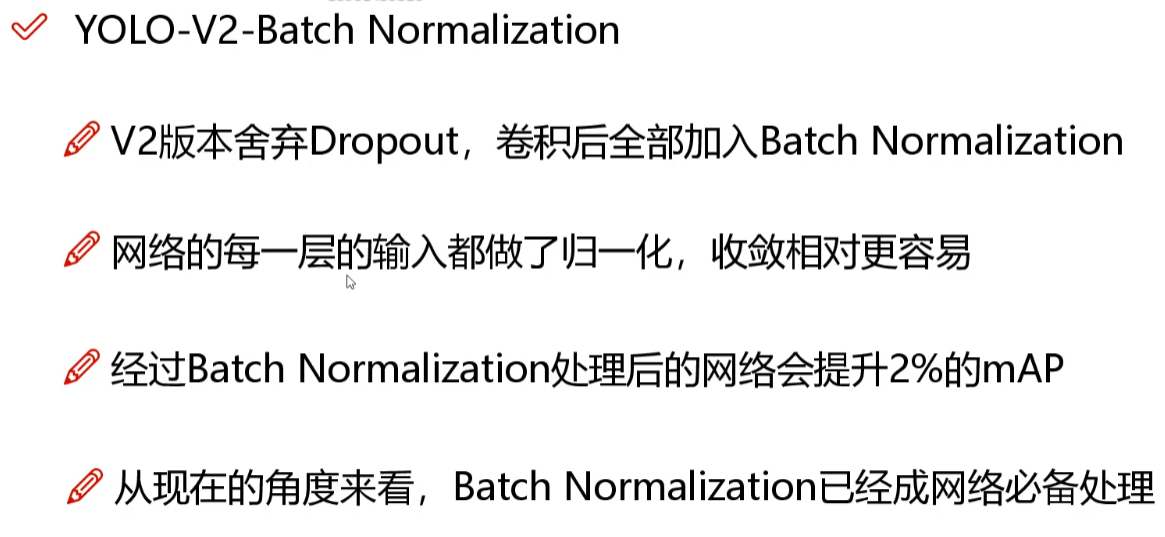

在V1的基础上增加了BN层，位置在Conv层的后面，同时去掉了Dropout，增加BN层后，给YOLO 的mAP带来了2%的提升，也说明了BN的重要作用。本人在BN的理解中对BN层进行了详细讲解，在这里不再赘述。

【高分辨率分类器】

在训练物体检测任务时，会使用ImageNet上预训练的模型作为特征提取器，而其训练时，输入图像分辨率通常在224x224左右，而训练物体检测任务时，需要分辨率更大的图像（因为图像越大，越清晰，越容易检测上面的物体），这样就会造成两者在输入图像分辨率上的不一致；比如YOLO V1，在224x224大小的输入图像上训练检测模型，然后将图像分辨率提升至448x448，在检测数据集上Finetune。可以理解为检测顺应了分类的低分辨，所以必然对检测精度有较大影响。

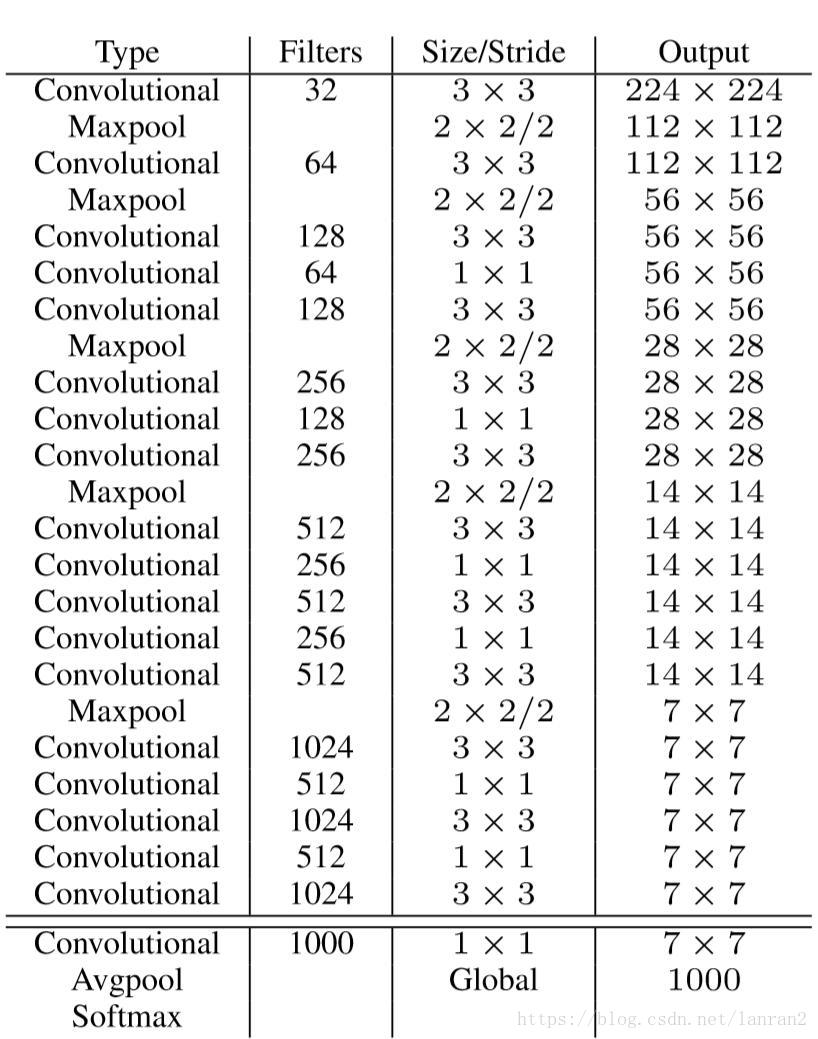

为了更好的适应分辨率的差异，YOLO V2选择先在ImageNet上Finetune高分辨率（448x448）的模型（10 epochs），然后再训练检测模型，可以理解为分类迎合了检测需要的高分辨率输入，这样就“弱化”了分类模型和检测模型在输入图像分辨率上的“不一致”。使用高分辨率分类模型，给YOLO带来了4%的mAP提升。同时YOLO V2提出了新的网络结构DarkNet-19，顾名思义就是指19层卷积，具体的结构如下图所示：

DarkNet-19在ImageNet上Top1的准确率为72.9%，发现里面有很多1x1的Conv在Channel维度上压缩特征图。同时，总共进行了5次下采样，目的是扩大最终的feature map的大小，最终映射到原图上的cell更多。v1中是进行了6次下采样的，最后只有7×7，而v2可以达到13×13（对于输入416×416而言）。还有一点！！！DarkNet-19中没有FC层，都是卷积层！！这样也为后期的多尺度训练做了准备。

【Anchor思想】

YOLO V1没有Anchor的概念，而且候选框一共98个（7x7x2），所以可想而知，模型的Recall是个问题，所以YOLO V2为了增加Recall（如果连正确的框都没有检查出来，就更不用想着后续的优化了，所以需要增加Recall），使用了Anchor的概念，像Faster RCNN，一个Anchor会产生9个候选框，这样在YOLO V1的情况下，原本的98个框就变成了441（7x7x9）。

同时为了进一步增加候选框的数目，YOLO V2中最后用来预测的特征图尺寸是原图的1/32（YOLO V1是1/64），由于448 / 32 = 14，这样一来图像中心点是4个点（图7方便理解），这样就会导致在图像中心的物体的中心点落在4个Grid Cell中，不方便分配，所以作者把输入图像的尺寸改成了416（416/32=13），中心点只有一个。增加了Anchor的概念后，mAP由原来的69.5%降低到了69.2%，但是Recall从81%增加到88%，这也为后续的优化提供了可能性。

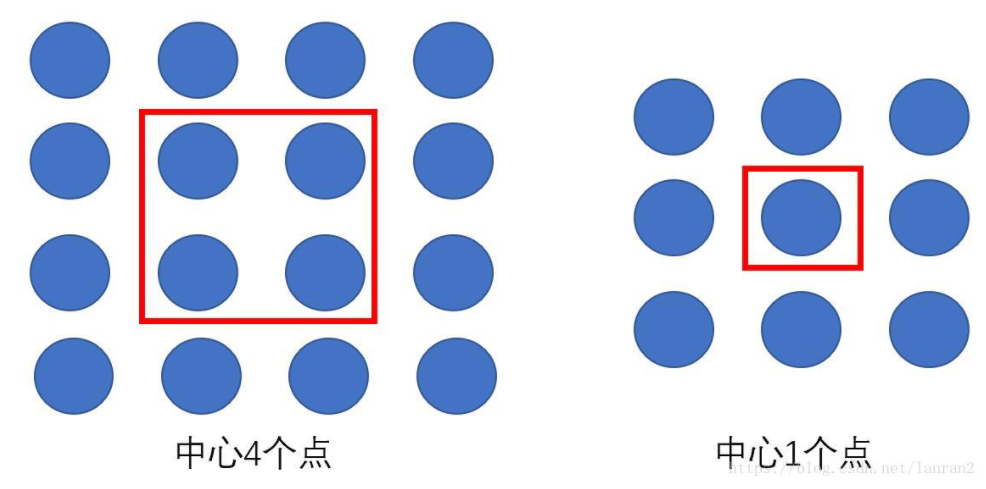

举例说明为何选择13x13而不是14x14

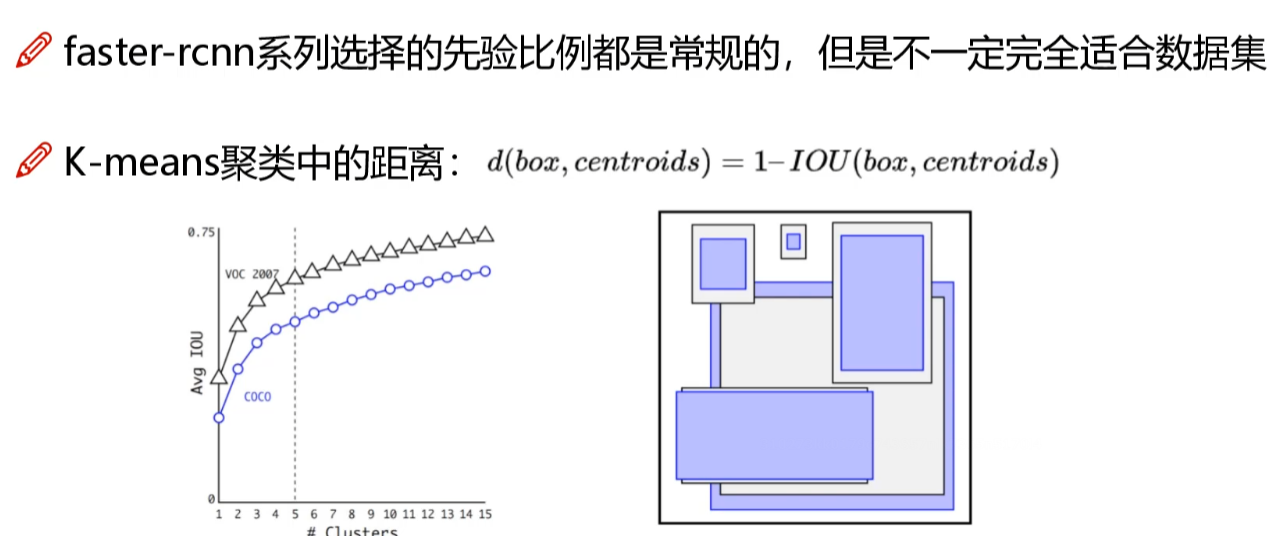

【K-means选定先验框】

像Faster RCNN，Anchor产生的9个候选框是“人为”选择的（“瞎编”出来的），YOLO V2为了选择更合理的候选框，使用了聚类（K-means）的策略，选出最具有代表性的5个尺寸作为Anchor候选框的尺寸。

K-means是聚类的方法，最后得到K个聚类中心以及每个样本属于哪个中心，其中K是聚类的个数，需要人为指定，其中使用“距离”来衡量每个样本与聚类中心的关系，通常使用欧式距离，但是对YOLO V2来说，需要选取框的尺寸，衡量的标准应该是“覆盖率”，所以YOLO V2利用IOU来计算，所以距离公式如下：

d(box, centroid) = 1 – IOU(box, centroid)（经过实验证明，K=5刚刚好，再大精度可能退化。）

同时YOLO V2虽然使用了Anchor的思想，而预测框的坐标时依然使用YOLO V1的策略，直接预测坐标相对于Grid Cell的位置，而不是Anchor Box与Ground Truth之间的Offset。下面会详细说明。

【预测坐标相对于Grid Cell的位置】

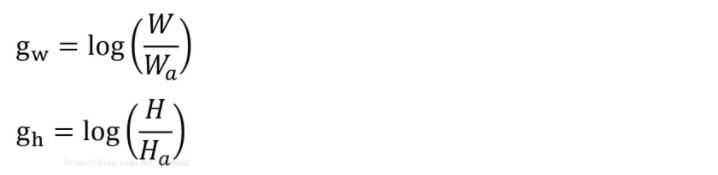

跟Faster RCNN相同的地方，YOLO V2使用了Anchor的概念，其中在处理W和H的部分基本一致，我们设置Anchor框的Wa和Ha，Ground Truth为W和H，那么最后回归的目标为：

这样避免了YOLO V1中直接回归W和H的尴尬。

与Faster RCNN不同的是，YOLO V2回归的目标没有选择Offset，而是选择YOLO V1的策略，我们这里回忆一下Faster RCNN是如何做的，我们设置Anchor的坐标Xa和Ya，Ground Truth的坐标为X和Y：

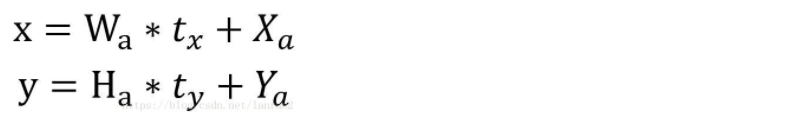

YOLO V2指出这种做法是存在风险的，什么风险呢，假设我们最后的预测结果为tx, ty, tw, th，那么最后预测的框的坐标为：

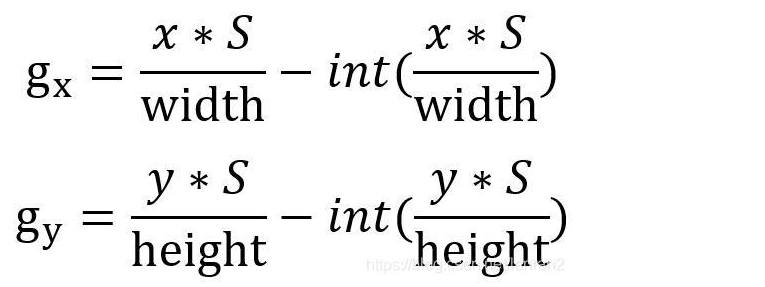

从上述公式发现，如果tx=1，那么最后的结果相对于Anchor向右偏移了1倍（同理，tx=-1，则是向左偏移了1倍），说明这种回归目标对取值范围“约束”很弱，这样最后得到的框会出现在图的任何位置，训练就很难稳定下来，为了解决这个问题，YOLO V2沿用了V1的策略，直接预测坐标相对于Grid Cell的位置，计算公式如下：

其中x，y为物体的中心点坐标，分成SxS个Grid Cell，针对YOLO V2，S=13，width和height为原图的宽和高。

同时也说明了YOLO V2分配训练样本的策略与V1相同，物体的中心点落在哪个Grid Cell中，其对应的Anchor候选框负责这个物体。

【细粒度的特征】

其实就是为了增强网络对于小物体检测的能力，但提升效果不明显，这一缺点在v3版本中有巨大改进。

实际上有两种实现策略，原版和改进版。

原版：首先需要两个特征图26x26x512和13x13x1024，分成两步，1）26x26x512的特征图重组成13x13x2048的特征图；2）将13x13x2048的特征图与13x13x1024的特征图Concatenate，得到13x13x3072的特征图。

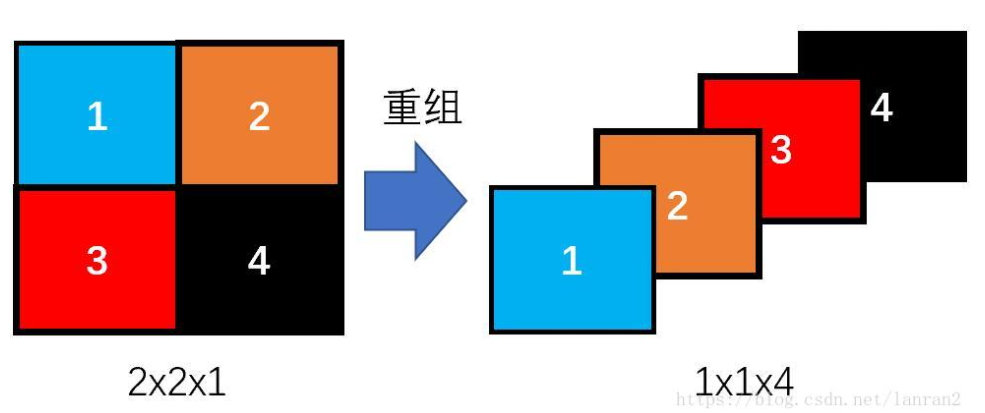

这里有个细节，“重组”是如何做的？我这里简单的用下图描述一下：

上图简单的描述了重组的过程，一个2x2x1的特征图变成了1x1x4的特征图，这个过程不涉及任何参数变量，所以重组后的特征图很好的保存了原特征图的信息。

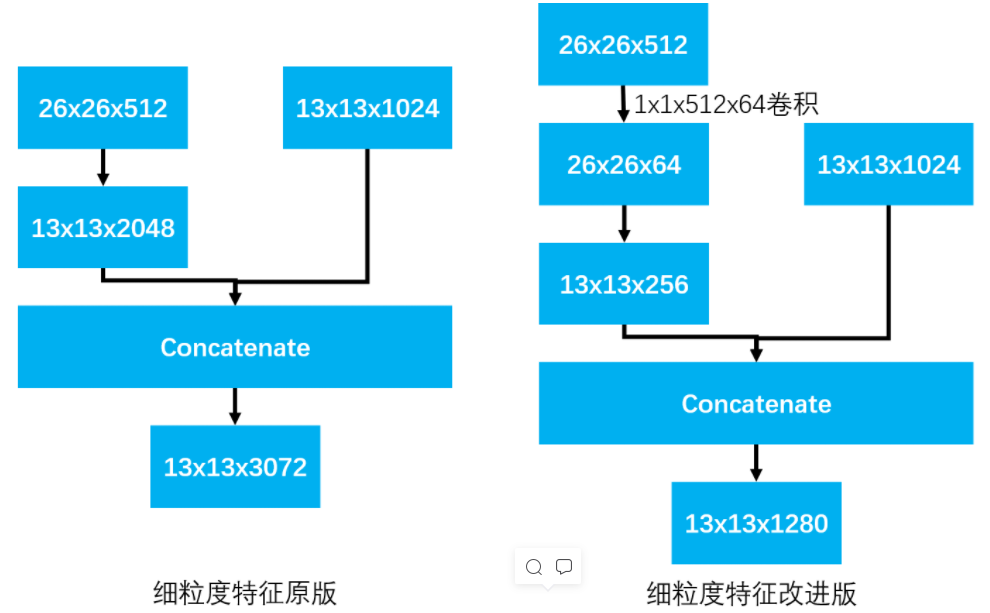

改进版：改进版在原版的基础上增加了一次卷积操作，先将26x26x512的特征图变为26x26x64的特征图，然后再执行后续的操作。原版和改进版的对比图如下：

【多尺度训练】

为了适应不同尺寸的输入图片，YOLO V2采用了多尺度训练的策略，尺度的选择：从320到608，{320，352，…，608}，每隔32选取一个尺度（其中320/32=10，与上文奇数尺寸相违背了，有些尴尬）。训练的时候，系统每隔10个batch，随机从这些候选尺度中选择一个进行训练。“多尺度”在目前的物体检测训练中，已经属于常见的操作了。、

三：损失函数

最后聊聊YOLO V2的损失函数，YOLO V2的整篇文章并没有给出损失函数的公式。YOLO V2的损失函数依然以“回归”为主，里面没有Cross Entropy Loss，全部都是L2-Loss，整体的感觉和YOLO V1很像，见下面的公式：

我们来一点点解释，首先W、H分别指的是特征图（13×13）的宽与高，而A指的是先验框数目（这里是5），各个 $\lambda$ 是各个Loss部分的权重系数。

第一项loss是计算background的置信度误差，但是哪些预测框来预测背景呢，需要先计算各个预测框和所有ground truth的IOU值，并且取最大值Max_IOU，如果该值小于一定的阈值（YOLOv2使用的是0.6），那么这个预测框就标记为background，需要计算noobj的置信度误差。（不能是落有物体中心点的cell中的代表框，若它小于0.6也没办法，还是得代表某个类）

第二项是计算先验框与预测框的坐标误差，但是只在前12800个iterations间计算，我觉得这项应该是在训练前期使预测框快速学习到先验框的形状。

第三大项计算与某个ground truth匹配的预测框各部分loss值，包括坐标误差、置信度误差以及分类误差。先说一下匹配原则，对于某个ground truth，首先要确定其中心点要落在哪个cell上，然后计算这个cell的5个先验框与ground truth的IOU值（YOLOv2中bias_match=1），计算IOU值时不考虑坐标，只考虑形状，所以先将先验框与ground truth的中心点都偏移到同一位置（原点），然后计算出对应的IOU值，IOU值最大的那个先验框与ground truth匹配，对应的预测框用来预测这个ground truth。

在计算obj置信度时，在YOLOv1中target=1，而YOLOv2增加了一个控制参数rescore，当其为1时，target取预测框与ground truth的真实IOU值。**对于那些没有与ground truth匹配的先验框（与预测框对应），除去那些Max_IOU低于阈值的，其它的就全部忽略，不计算任何误差。**这点在YOLOv3论文中也有相关说明：YOLO中一个ground truth只会与一个先验框匹配（IOU值最好的），对于那些IOU值超过一定阈值的先验框，其预测结果就忽略了。这和SSD与RPN网络的处理方式有很大不同，因为它们可以将一个ground truth分配给多个先验框。

尽管YOLOv2和YOLOv1计算loss处理上有不同，但都是采用均方差来计算loss。另外需要注意的一点是，在计算boxes的和误差时，YOLOv1中采用的是平方根以降低boxes的大小对误差的影响，而YOLOv2是直接计算，但是根据ground truth的大小对权重系数进行修正：l.coord_scale * (2 - truth.w*truth.h)，这样对于尺度较小的boxes其权重系数会更大一些，起到和YOLOv1计算平方根相似的效果（参考YOLO v2 损失函数源码分析）。

四：YOLO_v2的不足

• 对于小目标的检测效果还是不理想
• 5个anchors虽然增大了recall，但是准确度却下降不少，可见策略还是可以改进
• backbone所用的Darknet-19虽然相对于YOLO_v1的有改进，但是还是不太OK

---

  至此我对YOLO_v2的原理，进行了简单讲解，希望对大家有所帮助，有不懂的地方或者建议，欢迎大家在下方留言评论。

我是努力在CV泥潭中摸爬滚打的江南咸鱼，我们一起努力，不留遗憾！
