一.实验目的
掌握DHCP协议的工作原理及相关数据包的结构。

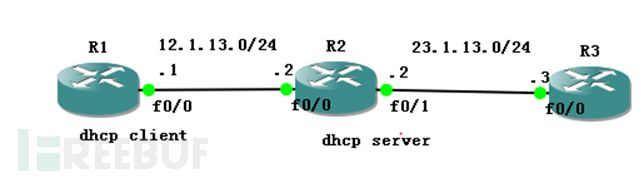

二.实验拓扑
三.实验工具
GNS3和Wireshark抓包分析软件

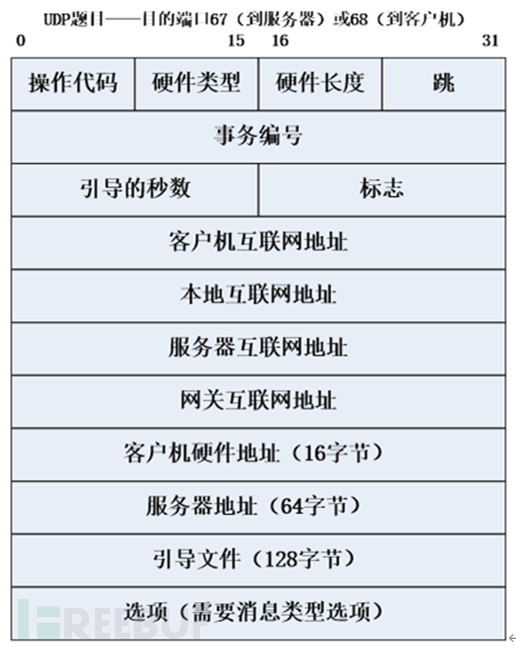

四.DHCP协议的封装格式
五.DHCP的作用和图解
1）作用：DHCP（ Dynamic Host Configuration Protocol, 动态主机配置协议），为网络中的设备提供动态IP地址信息，包括IP地址、网关、DNS等等。

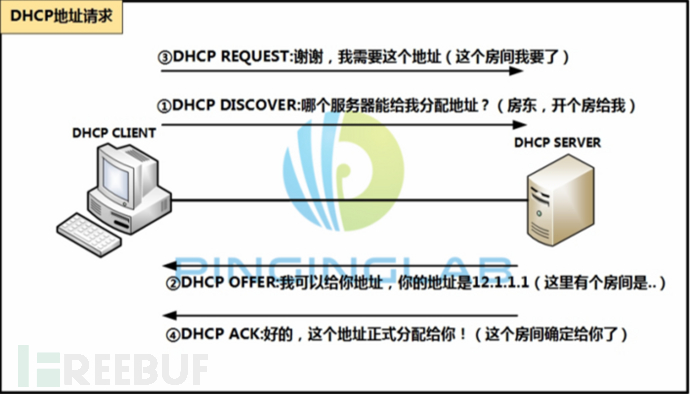

2）图解：

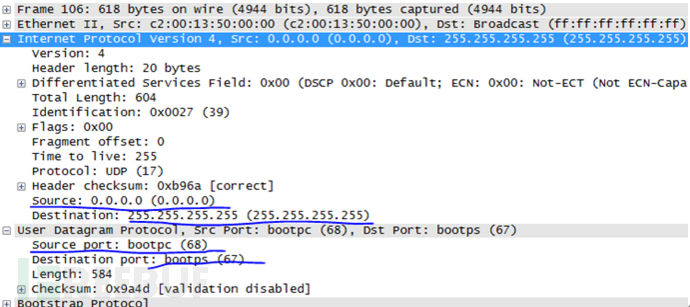

（1）DHCP客户端首先向局域网广播发送DHCP发现分组，源IP为0.0.0.0，目的IP为255.255.255.255，
（2）接收到发现分组的服务器会从地址池拿出一个IP出来，并返回DHCP提供分组给客户端，告知本服务器能够提供地址；
（3）当客户端收到提供分组之后，会正式向服务器发送请求分组，此时服务器发送确认分组正式将地址分配给客户端。
（4）整个DHCP地址分配过程，采用广播包方式交互，若同时有几个DHCP服务器时，则客户端能够收到多个提供分组，
（5）此时客户端优先选择最快到达本地的提供<OFFER>分组，并向其发起请求，在请求分组中夹带目的服务器的IP地址，
（6）其他服务器将地址收回。
六.DHCP地址请求实验步骤
1.按照拓扑图，搭建实验环境

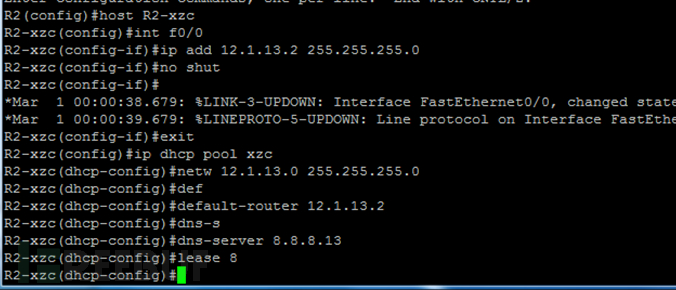

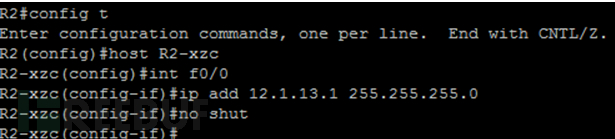

2.配置接口IP ，并在R2上创建DHCP地址池
R1的配置:
R2的配置：
3.开启抓包工具，抓取R1的F0/0端口的流量，并打开R1的F0/0端口，分析DCHP地址请求的4个数据包。

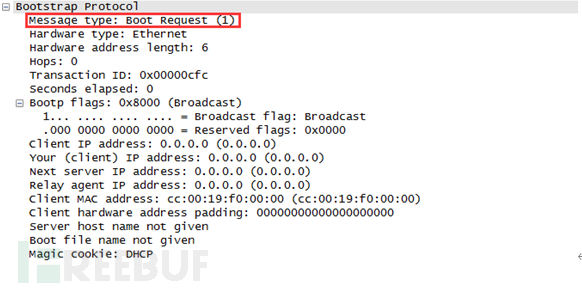

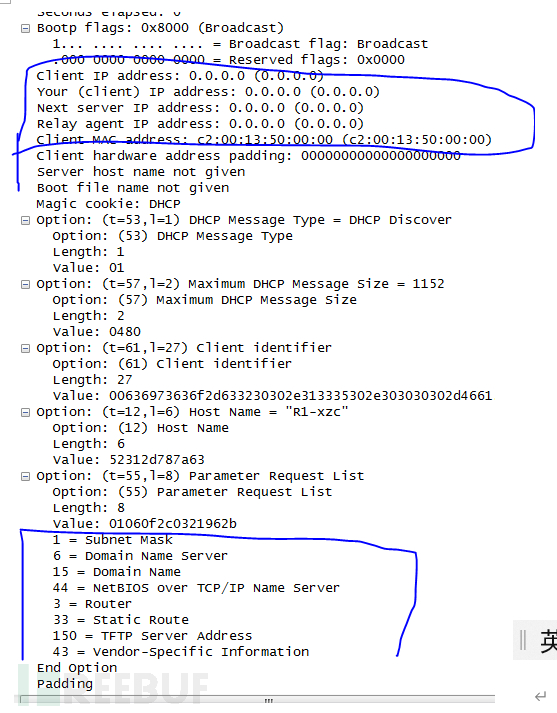

1）discover数据包

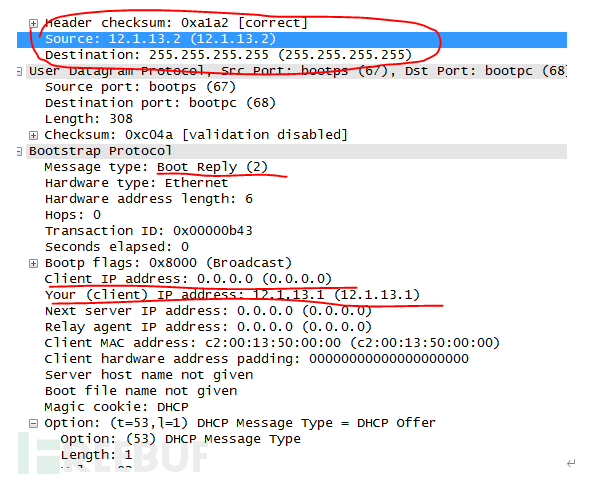

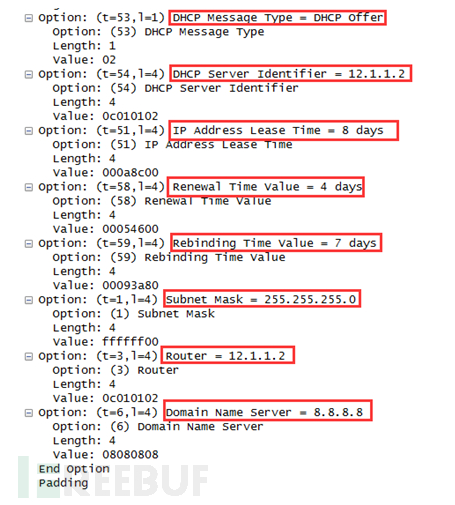

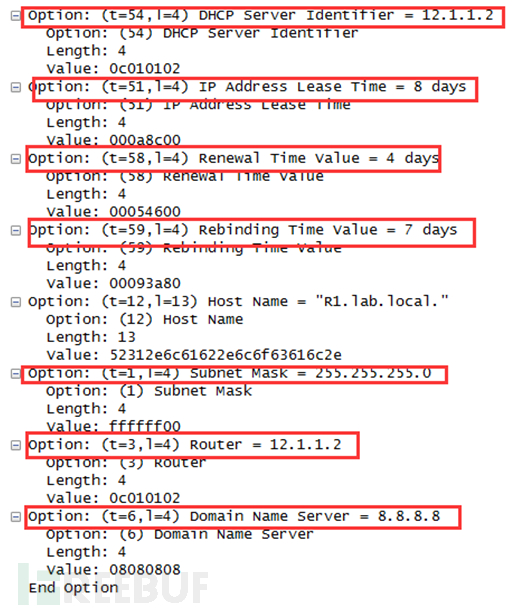

2）Offer数据包

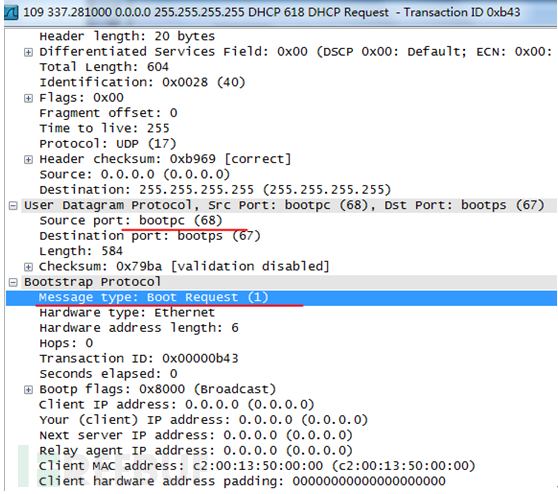

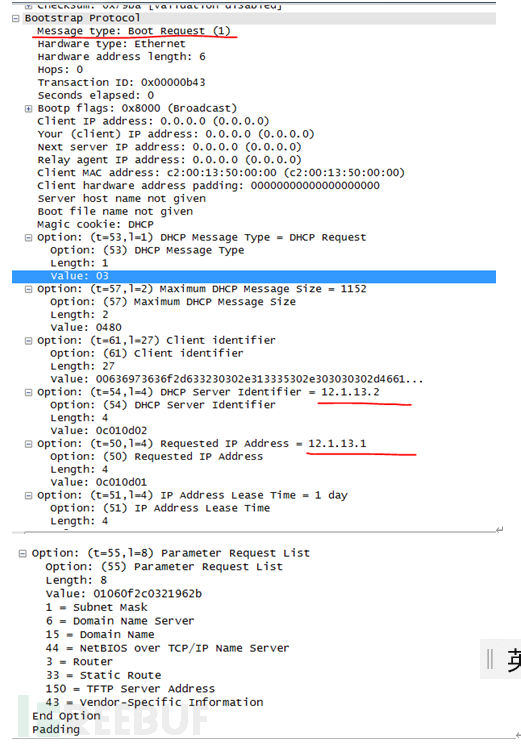

3）Request数据包

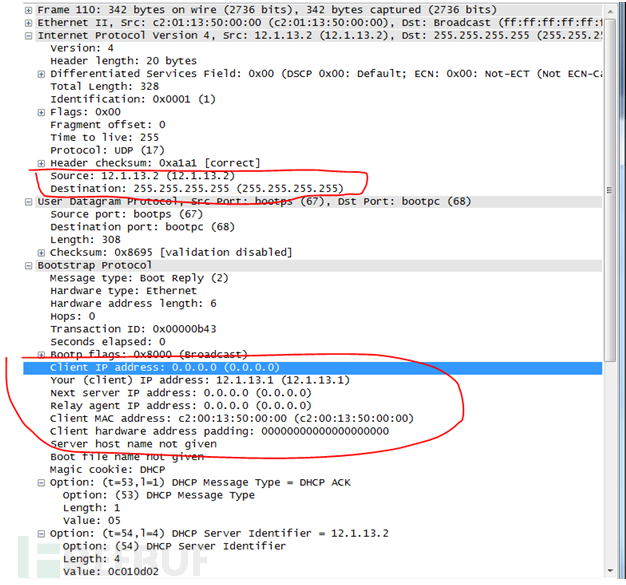

4）Ack数据包

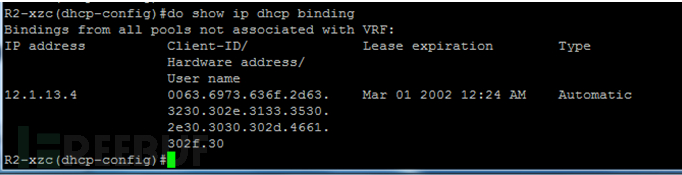

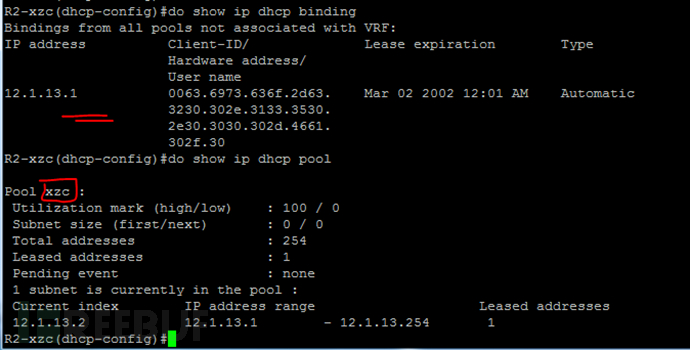

4.在R2上，通过命令show ip dhcp binding和show ip dhcp pool查看地址分配情况
七.DHCP地址续约实验步骤
1.在R2上将地址租期改为1分钟
2.在R1上将F0/0端口关闭掉

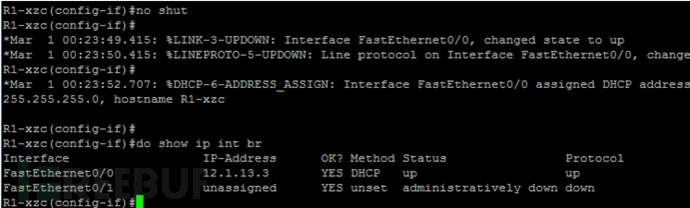

3.开启抓包工具，抓取R1的F0/0端口的流量，并在R1上打开F0/0端口，查看F0/0端口获取的IP地址

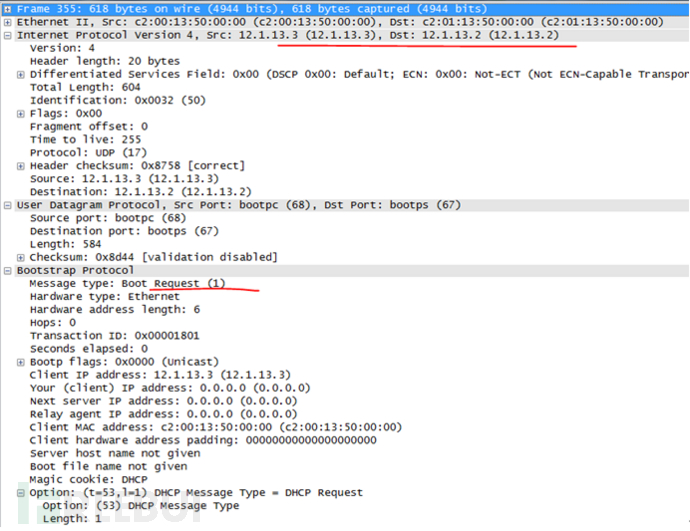

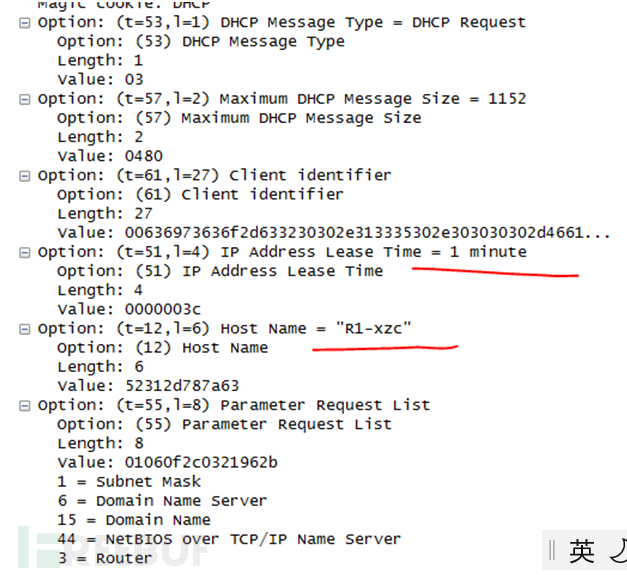

4.分析续租的REQUEST和ACK数据包

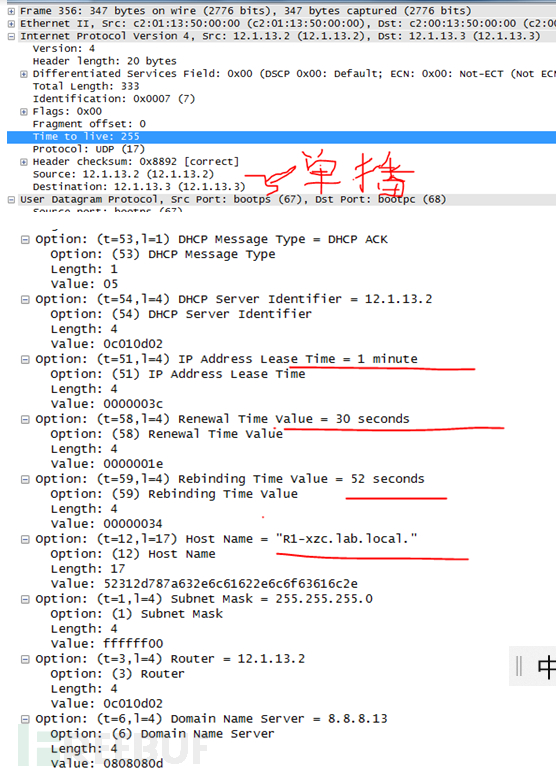

1）request数据包

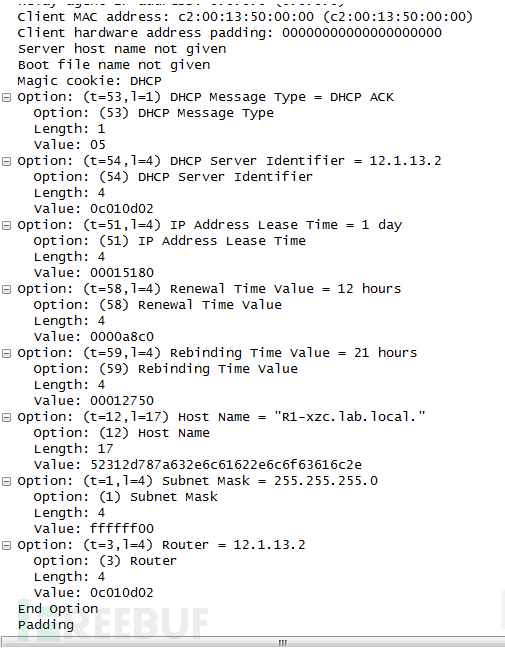

2）ACK数据包
八.DHCP地址释放实验步骤
1.通过命令release dhcp f0/0，将R1的f0/0端口IP地址释放掉

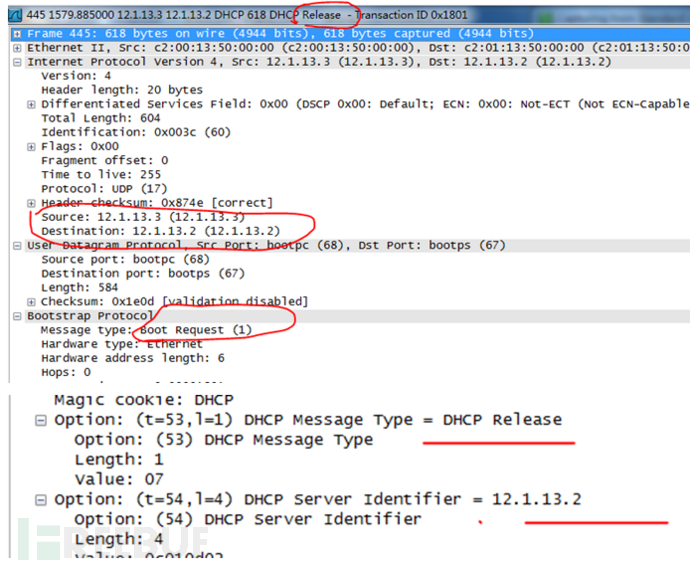

2.分析release数据包
3.通过命令renew dhcp f0/0，让R1的f0/0端口重新获得IP地址
九.DHCP中继代理实验步骤

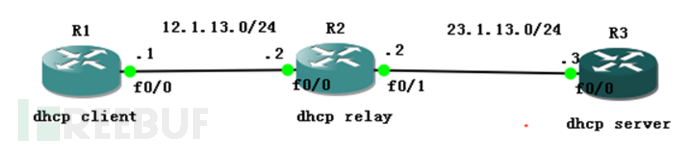

1.按照实验拓扑，搭建实验环境，并配置接口IP地址

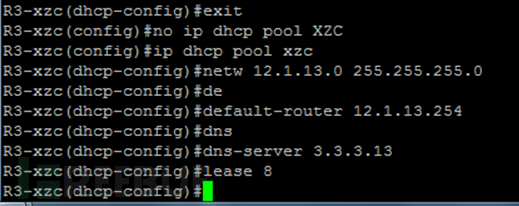

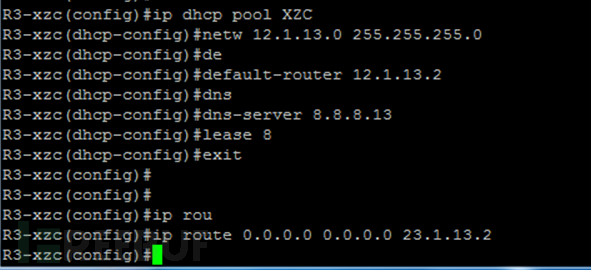

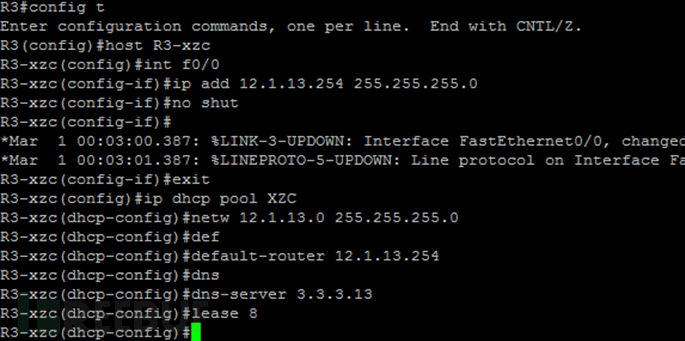

2.删除R2上配置的地址池，在R3上配置地址池

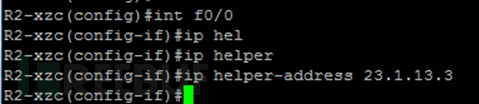

3.在R2上配置DHCP中继
4.开启抓包工具抓取R1的F0/0端口和R2的F1/0端口的流量

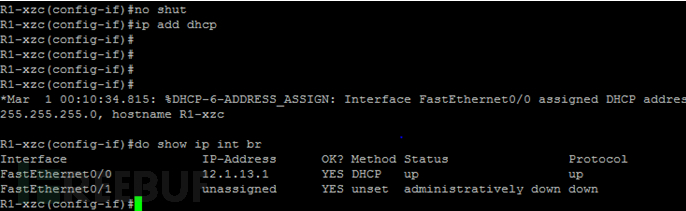

5.将R1的F0/0端口的IP配置为DHCP分配，查看IP获取情况
6. 分析中继代理的数据包
1）R1的F0/0端口的4个数据包都是广播包
2）R2的F1/0端口的4个数据包都是单播包
十.DHCP地址冲突实验步骤

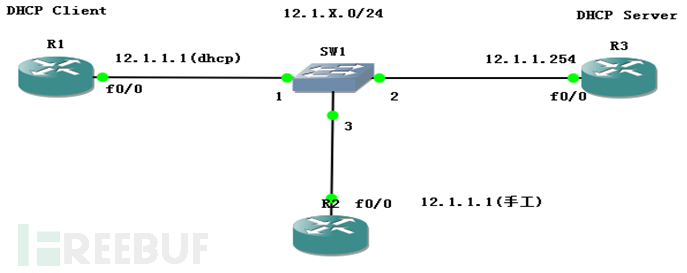

（1）实验拓扑1
1.按照实验拓扑，搭建实验环境，并配置接口IP
R1:
R2:
R3:
2.开启抓包工具抓取R1的F0/0端口，和R3的F0/0端口的流量
3.打开R1的F0/0端口

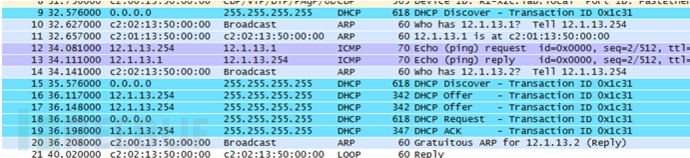

4.分析解决IP冲突的数据包

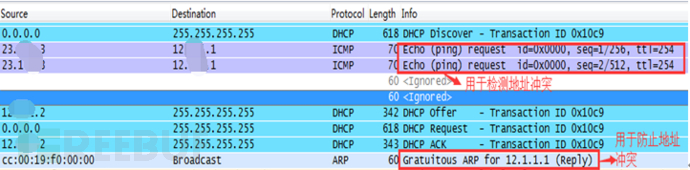

1)R1的F0/0端口数据包
2)R3的F0/0端口数据包
5.将R2的f0/0端口关闭掉

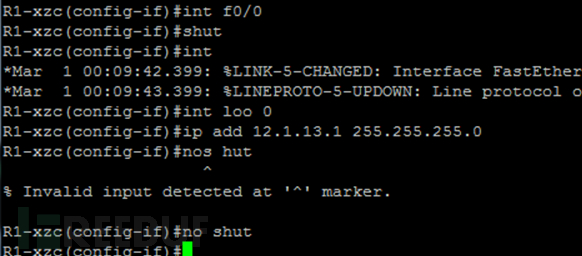

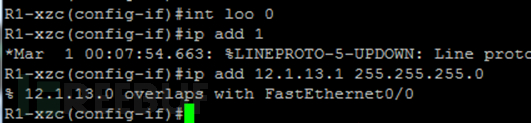

6.在R1上起一个回环接口lo1:12.1.1.1/24，并关闭F0/0接口
先删除原来分配的dhcp地址,再配置环回口.
7.先删除R3上的地址池，再重新配置地址池
8.开启抓包工具抓取R3的F0/0端口的流量
9.打开R1的F0/0端口

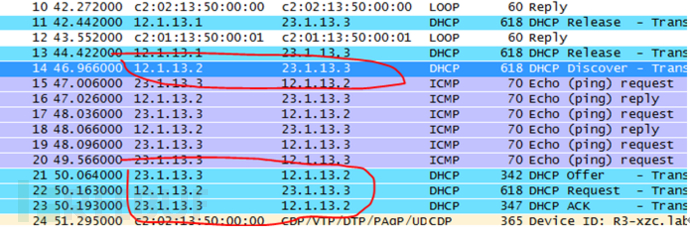

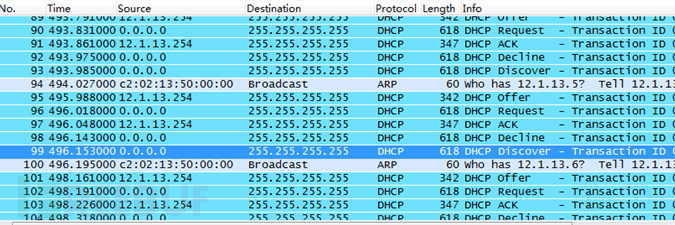

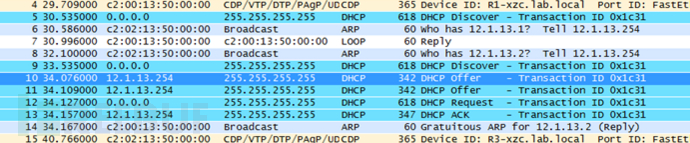

10.分析decline数据包
1)f0/0端口的数据包
2)Decline数据包
