OSPF数据包格式及首部
OSPF的数据包格式

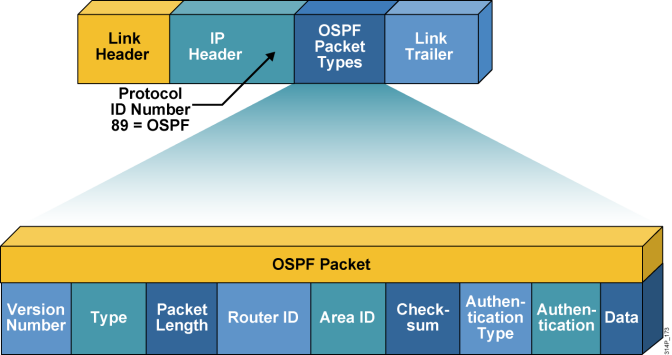

OSPF数据包是直接跨层封装到三层的

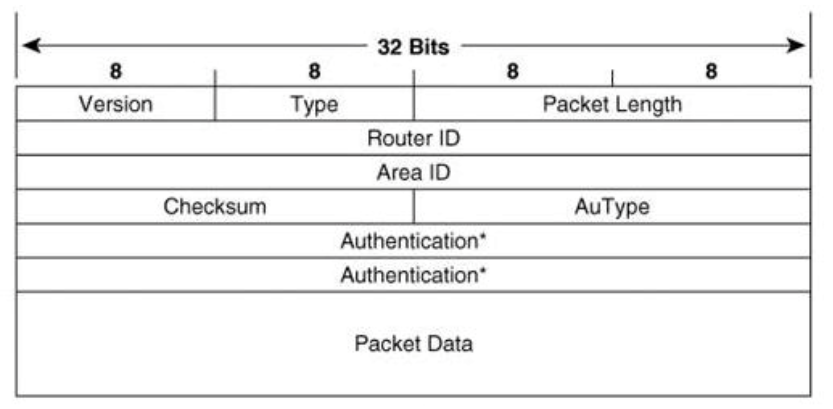

OSPF数据包首部
- OSPF数据包首部共有24个字节;
- Version:OSPF的版本号,IPV4为OSPFV2,IPV6为OSPFV3;
- Type:OSPF数据包类型(Hello,DBD,LSR,LSU,LSack);
- Packet Lenth:OSPF数据包长度;
- Router ID:发出OSPF数据包的路由器的Router-ID;
- Area ID:发出OSPF数据包的路由器接口所在的区域;
- Checksum:校验和;
- AuType:OSPF的认证类型(0-无认证,1-明文认证,2-密文认证);
- Authentication:OSPF的认证,当Type为0时不检查该字段,当Type为1时包含最长为64bit的口令,当Type为2时包含KEY-ID消息摘要和不减小的加密序列号;
- Packet Data:数据包中的数据;
OSPF的五种数据包

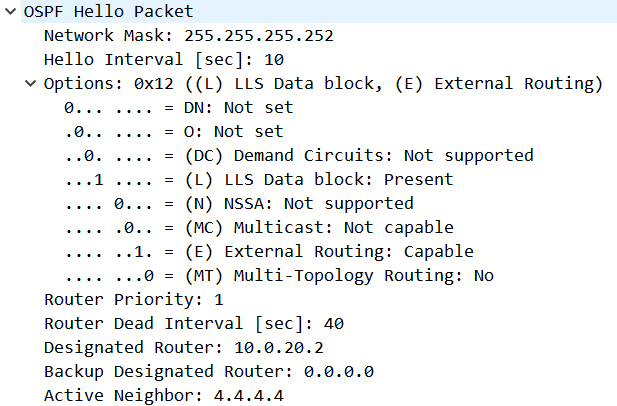

Hello数据包
首部中Type字段为1
功能:用于邻居的发现、建立与保活；
格式：
- Network Mask：发出数据包的接口的网络掩码；
- Hello Interval：接口上发送的Hello包的时间间隔，默认BMA和P2P网络为10S，NBMA网络中是30S；
- Options：DN—位MPLS VPN使用，O位—用于Opaque LSA，DC—需按链路上使用，L—接受和转发具有外部属性的LSA的能力，N—是否支持NSSA LSA，MC—MOSPF中使用，E—是否支持五类LSA，MT—MT-OSPF中使用；
- Router Priority：接口优先级，用于选举DR/BDR，默认为1；
- Router Dead Interval：死亡时间，默认为Hello时间的4倍；
- Designated Router：MA网络中DR接口的IP地址，若不存在则为0.0.0.0；
- Backup Designated Router：MA网络中的BDR接口的IP地址，若不存在则为0.0.0.0；
- Active Neighbor：发出路由器的所有有效邻居的Router-ID

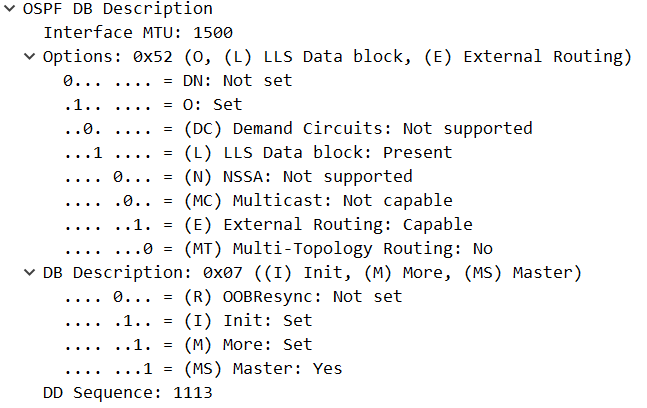

DBD数据包
首部中Type字段为1
功能：描述数据库的目录信息
格式：
- Interface MTU：发送DBD包的路由器接口的MTU值；
- Options：同Hello包的Options；
- DB Description：Init（I）—发送第一个DBD时置为1，后续为0；More（M）—发送不是最后一个DBD包时置为1，最后一个DBD包置为0；Master（M）—置为1代表时Mater路由器，为0代表是Slave路由器；
- DD Sequence：DBD包的序列号；

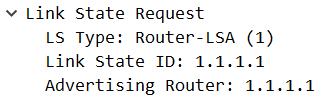

LSR数据包
首部中Type字段为3
功能：请求在DBD交换过程中发现的本路由器中没有的或已过时的LSA包细节
格式：
- LS Type：指出LSA的类型；
- Link State ID：LSA描述的内容
- Advertising Router：发出LSA的路由器的Router-ID；

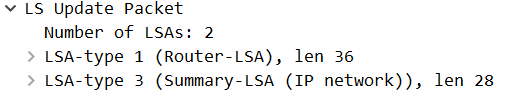

LSU数据包
首部中Type字段为4
功能：用于LSA的洪泛和响应LSR
格式：
- Number of LSAs：数据包内的LSA的数量；
- LSA：携带的LSA；
LSAck数据包
首部中Type字段为5
功能：对LSU的确认
格式：
- 包内是确认的LSA；
