产品概述
泛海微PW4054 是一款性能优异的单节锂离子电池恒流/恒压线性充电器。泛海微PW4054 适合给 USB 电源以及适配器电源供电。基于特殊的内部 MOSFET 架构以及防倒充电路,泛海微PW4054 不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时,热反馈可以调节充电电流以降低芯片温度。充电电压固定在 4.2V,而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10,芯片将终止充电循环。当输入电压断开时,泛海微PW4054 进入睡眠状态,电池漏电流将降到 1uA 以下。 PW4054 还可以被设置于停机模式,此时芯片静态电流降至 25uA。泛海微PW4054 还包括其他特性:欠压锁定,自动再充电和充电状态标志。泛海微PW4054 采用 SOT23-5L 封装配合较少的外围原件使其非常适用于便携式产品.
产品特点 泛海微PW4054 可编程充电电流 500mA 无需外接 MOSFET,检测电阻以及隔离二极管 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。 精度达到±1%的 4.2V 预充电电压 用于电池电量检测的充电电流监控器输出 自动再充电 充电状态输出显示 C/10 充电终止 待机模式下的静态电流为 25uA 2.9V 涓流充电 软启动限制浪涌电流 人体模型 ESD:4KV 机器模型 ESD:400V Latch-up 级别:400MA
应用范围 移动电话、 PDA MP3、 MP4 播放器 充电器 数码相机 电子词典 蓝牙、 GPS 导航仪 便携式设备

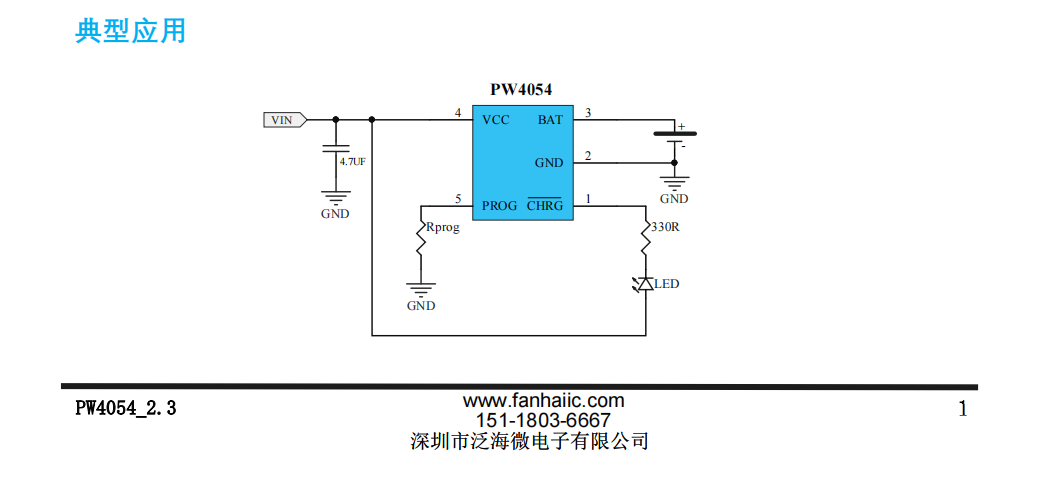

典型应用
电气特性
使用说明
泛海微PW4054 是一款专门为锂离子电池设计的线性充电器,利用芯片内部的功率 MOSFET 对电池进行恒流/恒压充电。充电电流可以由外部电阻编程决定,泛海微PW4054 最大充电电流可以达到 500mA。泛海微PW4054 有个漏极开路输出的状态指示输出端,充电状态指示端 CHRG。芯片内部的功率管电路在芯片的结温超过 135℃时自动降低充电电流,这个功能可以使用户最大限度利用芯片充电,不用担心芯片过热而损坏芯片或者外部元器件。工作原理当输入电压大于 UVLO 检测阈值和芯片使能输入端接高电平时,PW4054 开始对电池充电。如果电池电压低于 2.9V,充电器用小电流对电池进行预充电。当电池电压超过 2.9V 时,充电器采用恒流模式对电池充电,充电电流由 PROG 端和 GND 端之间的电阻决定。当电池电压接近 4.2V 时,充电电流逐渐减小,泛海微PW4054 进入恒压充电模式。当充电电流减小到充电结束阈值时,充电周期结束。
泛海微PW4054 充电结束阈值是恒流充电电流的 1/10。当电池电压降到再充电阈值以下时,自动开始新的充电周期。芯片内部的高精度的电压基准源,误差放大器和电阻分压网络确保 BAT 端调制电压的精度在 1%以内,满足锂离子和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时,充电器进入停机模式,电池端消耗的电流小于 2uA,从而增加待机时间。充电终止当充电电流在达到最终浮充电压之后降至设定值的 1/10,充电循环被终止。该条件是通过采用一个内部滤波比较器对 PROG 端进行监控来检测的。当 PROG 端电压降至 100mV 以下的时间超过 1.8ms 时,充电终止,泛海微PW4054 进入待机模式,此时的输入电源电流降至约 45uA。充电时, BAT 端上的瞬变负载会使 PROG 端电压在 DC 充电电流降至设定值的 1/10 之间短暂地降至 100mV 以下,比较器的 1.8ms 延时时间确保了这种性质的瞬变负载不会导致充电循环过早终止。一旦平均充电电流降至设定值的 1/10 以下,泛海微PW4054 集中式充电循环并停止通过 BAT 端提供任何电流。在这种状态下, BAT 端上所有负载都必须由电池供电。充电状态指示泛海微PW4054 有一个漏极开路状态指示输出端 CHRG。当充电器处于充电状态时, CHRG 被拉到低电平,在其他状态 CHRG 为高阻态。热限制如果芯片温度升至 135℃ 以上时,一个内部热反馈环路将减小设定的充电电流。该功能可防止 PW4054 过热,并允许用户提高给定电路板功率处理能力的上限而减小损坏 泛海微PW4054 的风险。欠压锁闭泛海微PW4054 拥有一个内部欠压锁定电路对输入电压进行监控,在 VCC 升至欠压锁定门限电压之前使芯片保持在停机工作模式。当 VCC 电压升高至 3.8V 之后,芯片退出 UVLO,开始正常工作。VCC 下降时的 UVLO 迟滞电压为 200mV。自动充电循环电池电压达到浮充电压,充电循环被终止之后, 泛海微PW4054 立即对 BAT 端电压进行监控。当BAT 端电压低于 4.1V 时,充电循环重新开始。确保了电池被维持在一个接近满电的状态,同时免除了进行周期性充电循环启动的需要。
