三节串联锂电池充电管理芯片,IC电路图,BOM表

article/2025/7/5 0:39:32



内容目录:

  1. 5V输入升压,三节锂电池充电管理芯片
  2. 5V输入升压,三节锂电池充电管理IC电路图
  3. 5V输入升压,三节锂电池充电方案BOM物料表
  4. 5V输入升压,三节锂电池充电测试



  1. 20V输入降压,三节锂电池充电管理芯片
  2. 20V输入降压,三节锂电池充电管理IC电路图
  3. 20V输入降压,三节锂电池充电BOM物料表
  4. 20V输入降压,三节锂电池充电测试



  1. 5V输入升压,三节锂电池充电管理芯片

PW4053 是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 IC。PW4053 输入电压为 5V,内置自适应环路,可智能调节充电电流大小,防止拉垮适配器输出,可匹配所有适配器。PW4053 提供 SOP8-EP 封装形式。

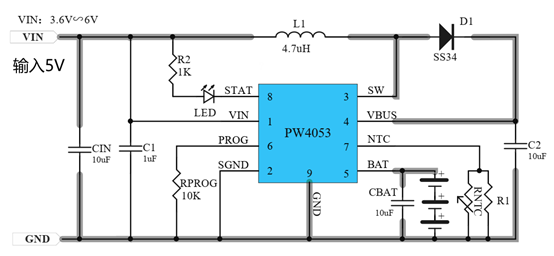

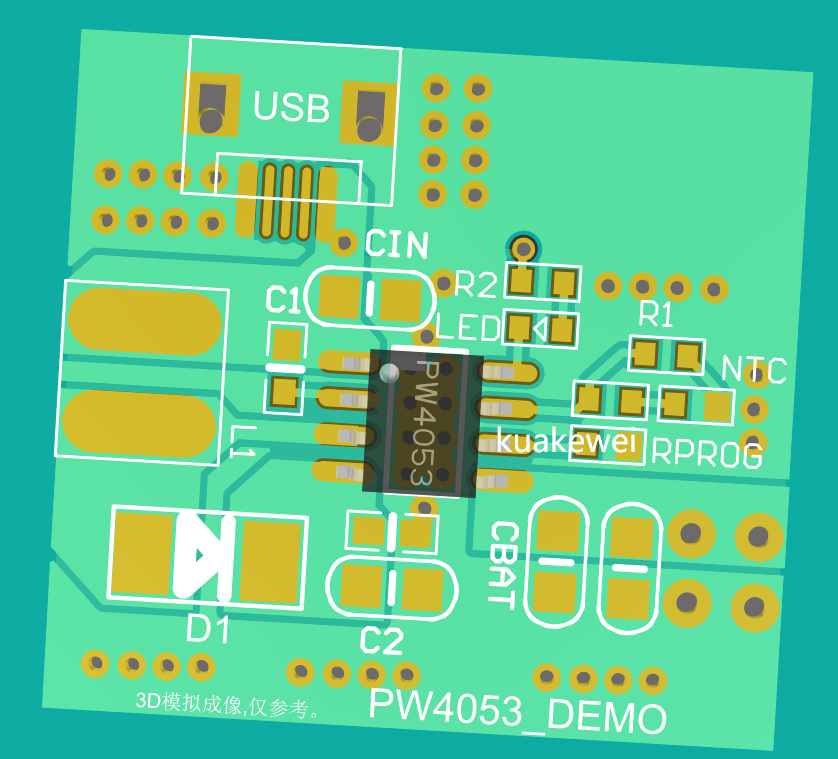

  1. 5V输入升压,三节锂电池充电管理IC电路图

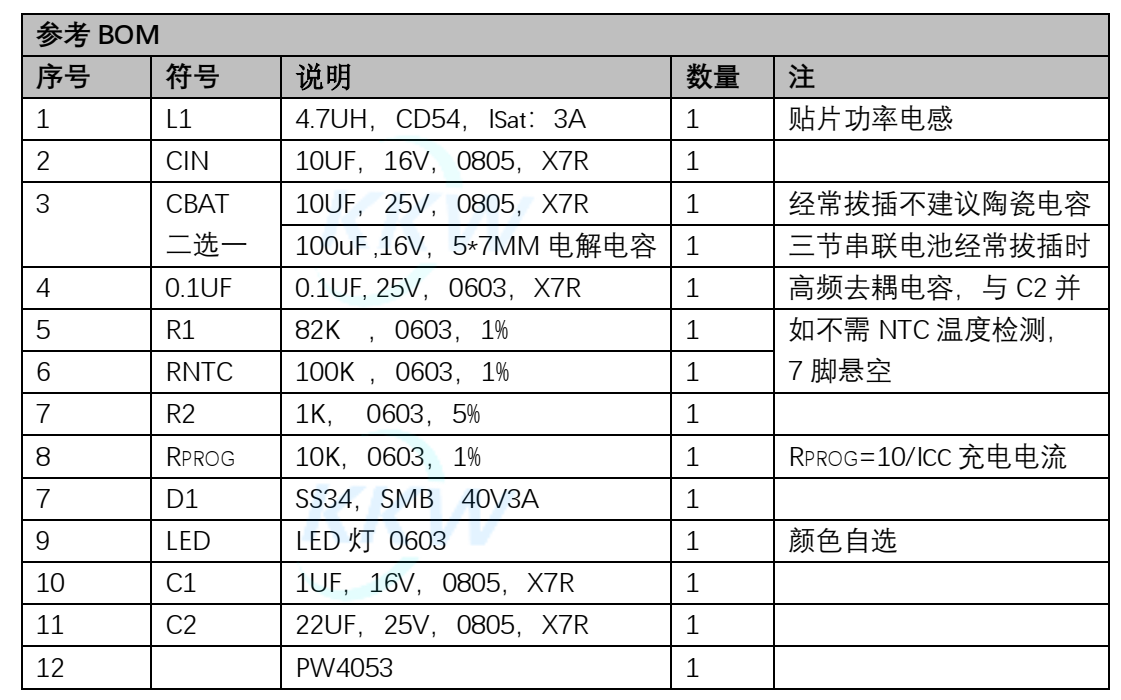

  1. 5V输入升压,三节锂电池充电方案BOM物料表

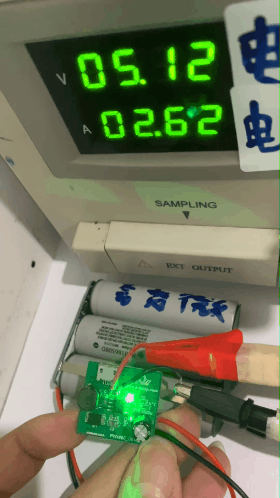

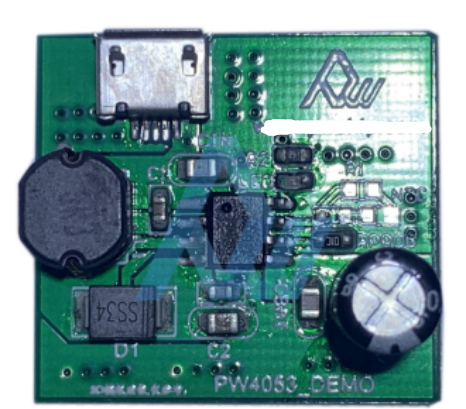

  1. 5V输入升压,三节锂电池充电测试:



5,20V输入降压,三节锂电池充电管理芯片

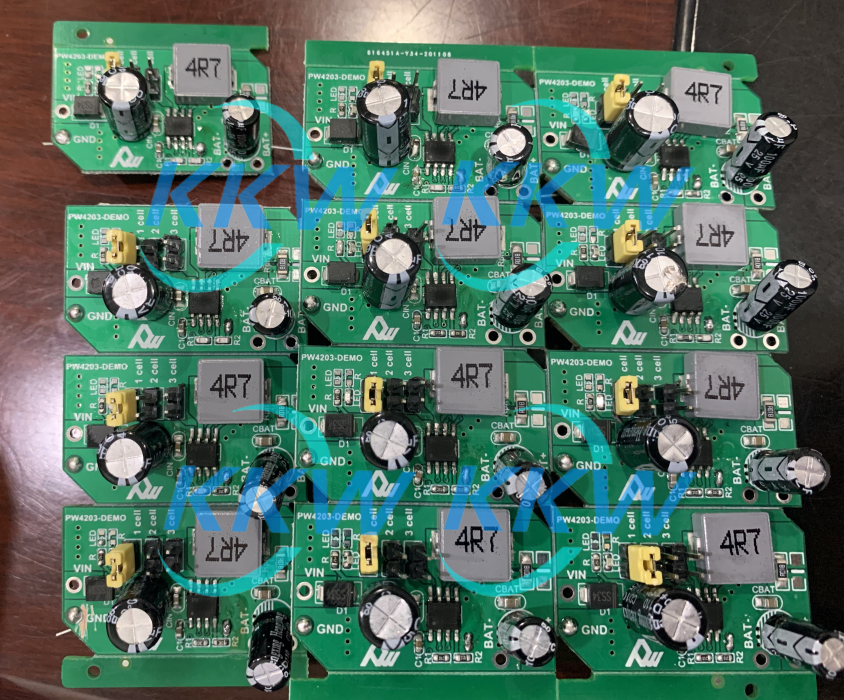

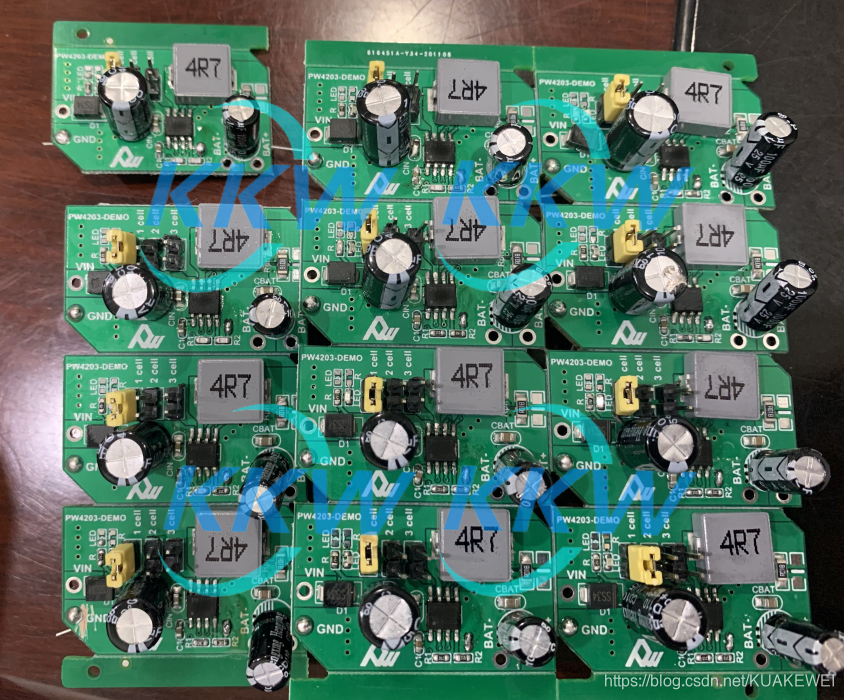

PW4203是一款4.5-22V输入,2A同步降压多节锂离子电池充电器,适用于便携

应用程序。选择引脚方便多电池充电。带电池短路保护,带电池过压保护,防倒灌功能,可编辑设定的定时关闭充电功能。

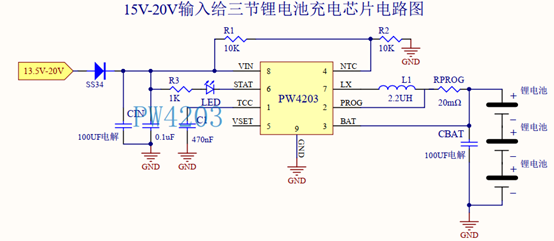

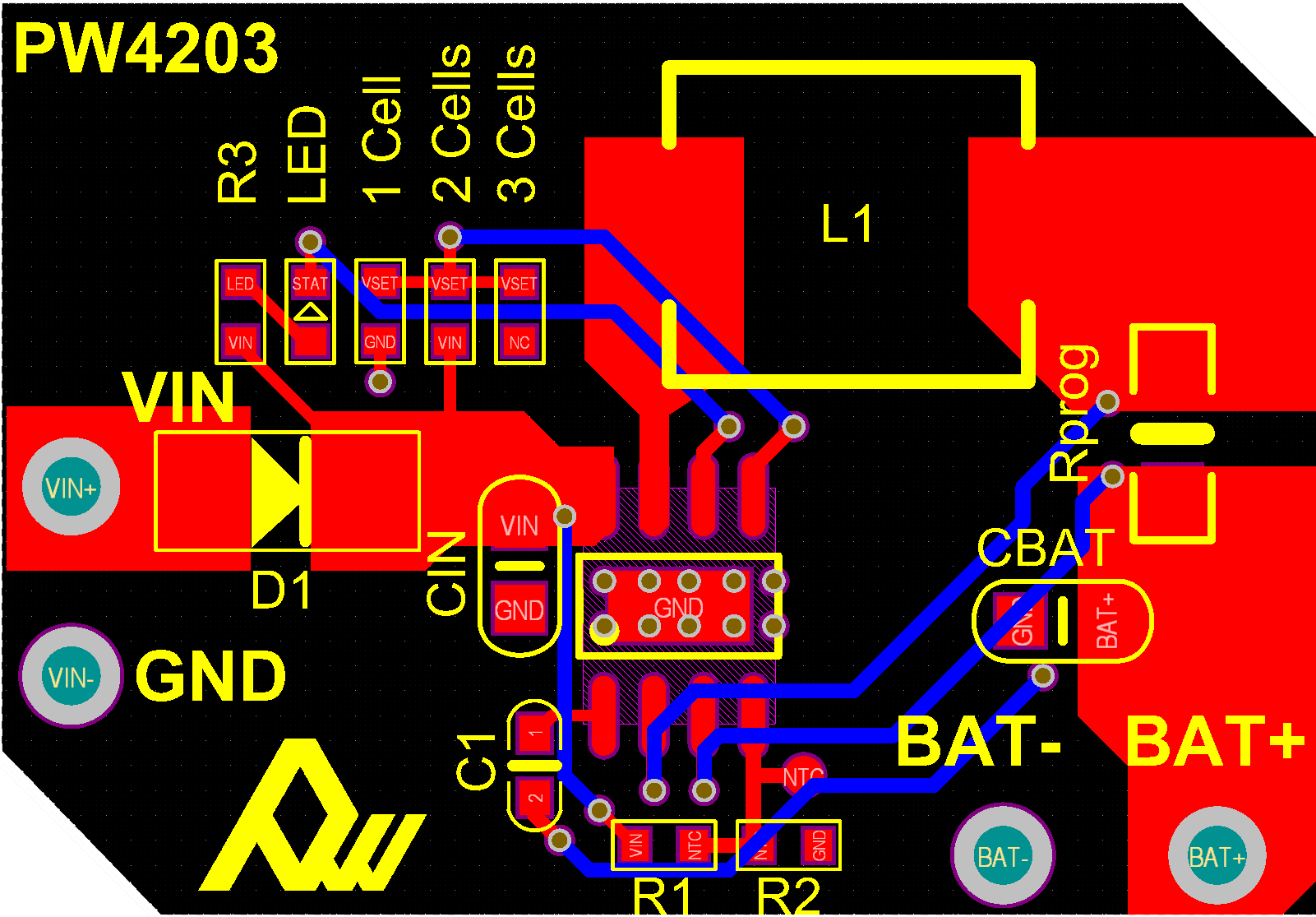

6,20V输入降压,三节锂电池充电管理IC电路图

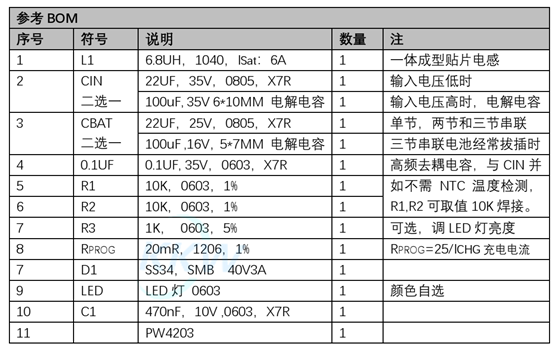

  1. 20V输入降压,三节锂电池充电BOM物料表

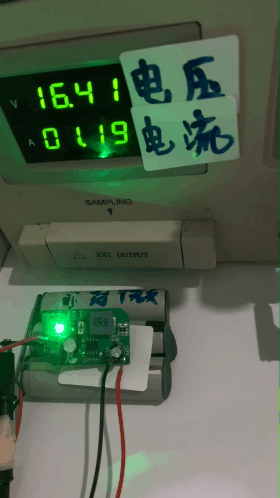

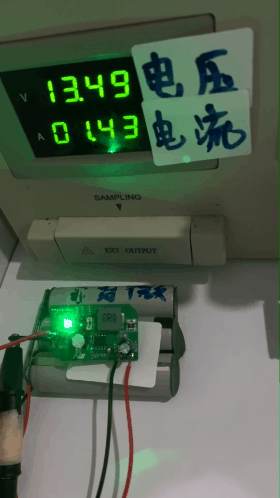

8,20V输入降压,三节锂电池充电测试
