两节串联锂电池充电管理芯片,IC的充放电方案

article/2025/7/4 22:07:07

      两节锂电池充放电管理芯片,整套IC组合原理图

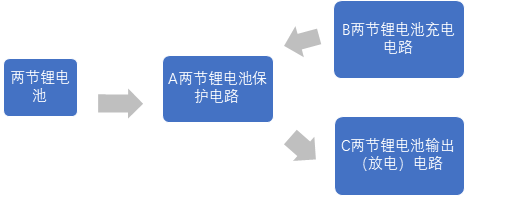

关乎两节锂电池供电的产品,在锂电池上,需要三个电路系统: 1,两节锂电池保护电路, 2,两节锂电池充电电路, 3,两节锂电池输出电路。

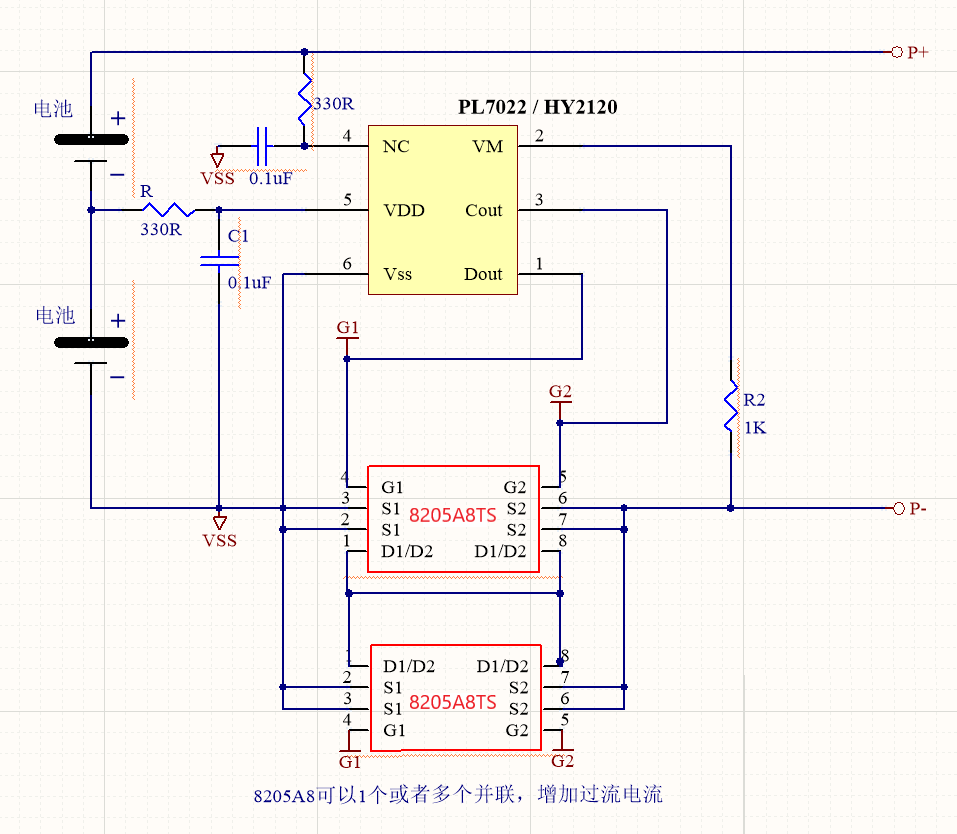

两节锂电池保护电路

HY2120,两节锂电池保护电路,

PL7022,两节锂电池保护电路。



两节锂电池充电电路

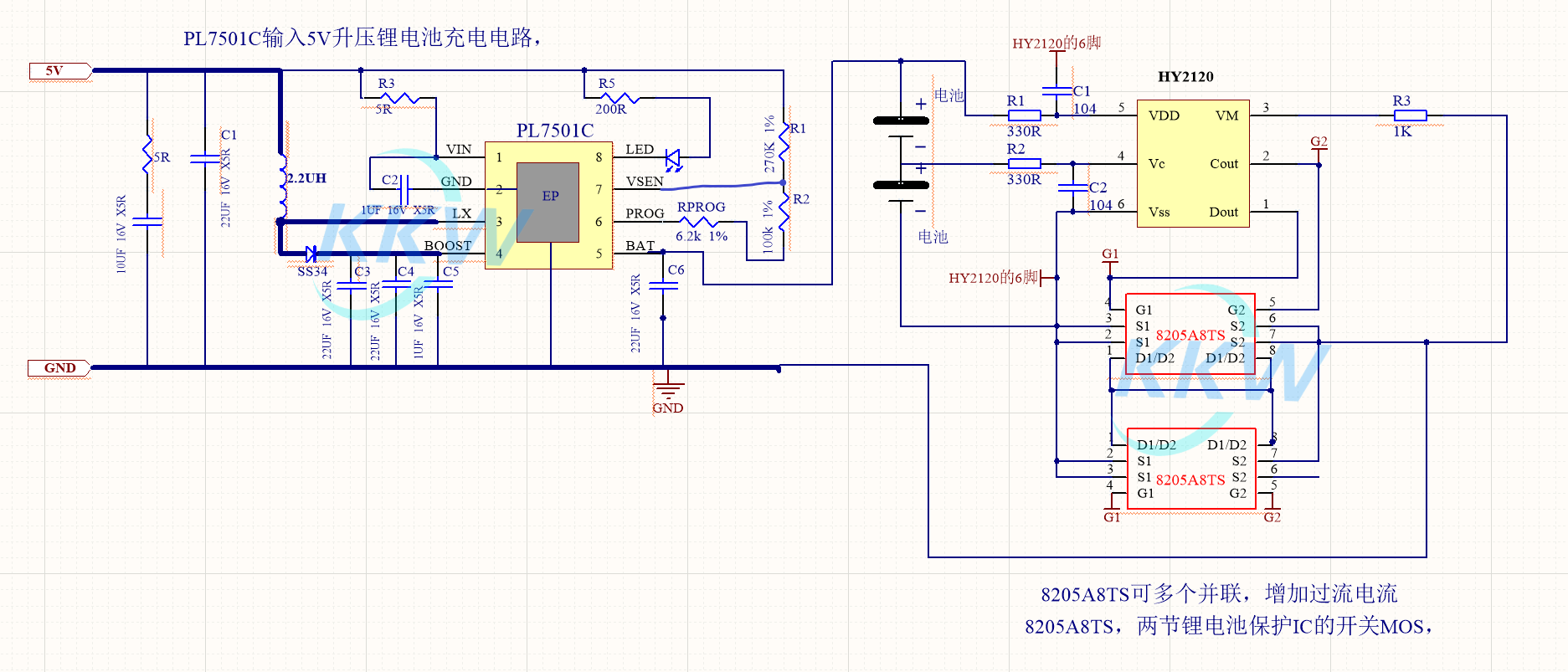

PL7501C,输入5V,升压给两节锂电池充电,1A最大;

PW4203,输入9V-20V,降压给两节锂电池充电,2A最大。







两节锂电池输出电路

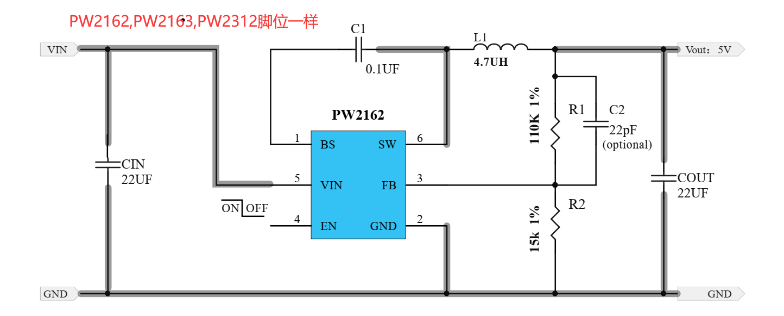

PW2312,DC-DC降压芯片,输入最高30V,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大1A

PW2162,DC-DC降压芯片,输入最高16V,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大2A

PW2163,DC-DC降压芯片,输入最高18V,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大3A

PW2205,DC-DC降压芯片,输入最高30V,两节锂电池降压稳压到1.2V,3.3V,5V,6V等,最大5A

PW6218,LDO芯片,输入最高18V,两节锂电池降压3V,3.3V,5V的 LDO芯片,输入最大18V

PW6206,LDO芯片,输入最高40V,两节锂电池降压3V,3.3V,5V的 LDO芯片,输入最大40V

PW5328B,两节锂电池升压到9V,12V,15V等,输出功率8W左右

PW5600,两节锂电池升压到9V,12V,15V,输出电流2-3A
