锂电池充电管理芯片-钰泰ETA6002测试总结分享

article/2025/7/4 22:39:38

1、ETA6002简介

1)封装:ESOP8,大小7.3*5mm,立创价格1.7元左右;



2)输入充电器电压范围:4.4-5.5V,输入欠压保护3.6V;

3)系统输出电压范围:3.6V-4.5V,开关频率3MHz;

4)电池电压4.2V,预充电电压2.9V,充电电流0.5A-2A,NTC检测保护功能;

5)动态电源路径管理功能,能支持边充边放;充电状态指示,充电亮,冲完灭;

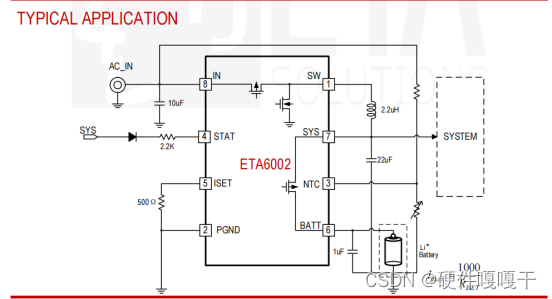

6)典型应用:



2、ETA6002输入电压,输出电压,系统电压之间的关系

1)没有输入源插入的时候,系统电压等于电池电压

测试空载:VBat=Vsys=4.127V

测试1A恒流负载:VBat=4.026V   Vsys=3.942V,基本相等

2)输入5V电源充电时,系统电压大于电池电压大约300mV

测试空载:VBat=4.168V   Vsys=4.456V

测试1A恒流负载:VBat=4.149V   Vsys=4.425V

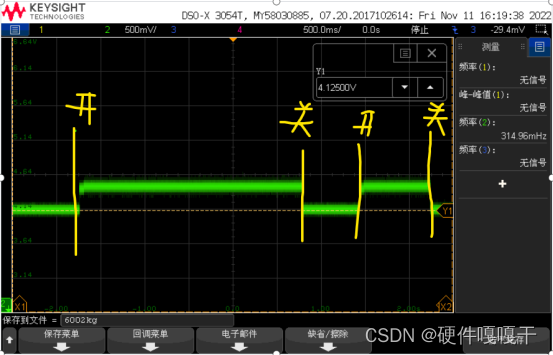

3、插拔输入源时电源路径管理功能测试

测试条件:空载或1A恒流负载时使用电池给系统供电,期间开关充电电源

 测试结果:插入充电器,系统电压在电池电压基础上抬升300mV左右;断开充电器,系统电压会下降到电池电压,不会继续下降;系统电压300mV变化对后级电源影响很小,锂电池电压本身就有3.0V/2.75V-4.2V的电压变化,后级需要稳定电压建议加升压芯片稳定电压,并且可以隔离充电芯片的开关噪声(见后续测试结果)

4、对4000mAh锂电池充电测试

手册中理想状态下电压电流变化曲线:

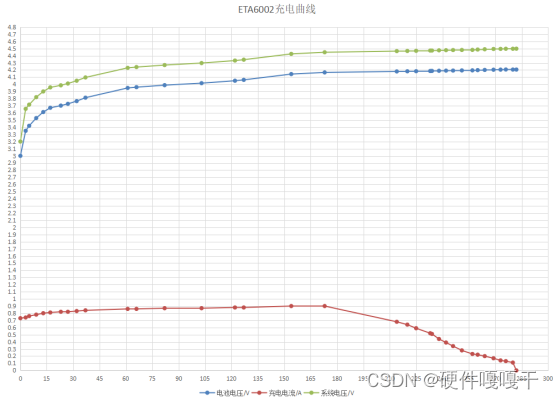

 实际测试电压电流变化曲线:

总结:

1)由于实际锂电池充电从3.0V开始,没有预充电阶段,只有恒流充电和恒压充电阶段;

2)充电电流在恒流阶段并不是稳定一点不变的,有一个缓慢上升的过程,从电流开始下降进入恒压充电阶段;

3)电池电压变化并不是线性增加的;3.0-3.7V充电较快(0.7V电压用时23分钟,0.7/23=0.0304),3.7-3.96V充电比之前变慢(0.26V用时43分钟,0.26/43=0.00604),3.96-4.062V充电变得更慢(0.102V用时59分钟,0.102/59=0.00173),4.062-4.166V充电比之前变快(0.104V用时46分钟,0.104/46=0.00226),4.166V之前都是在恒流充电4.166-4.206V恒压充电,充电越来越慢(0.04V用时108分钟,0.04/108=0.00037);充电慢的电压附近电量更耐用;

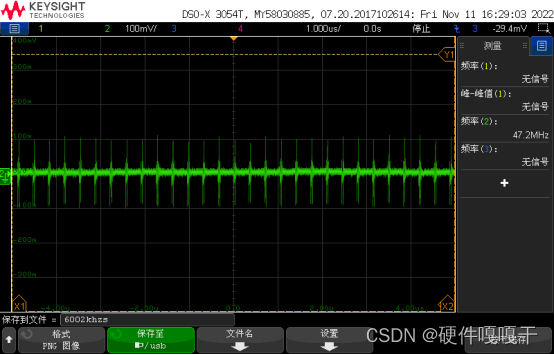

5、开关频率测试

3MHz左右的开关频率会串到充电芯片的输入电源、输出电源上,输入较大,输出经过LC滤波后仍有200mV左右;因此,使用此类充电芯片建议后级加升压芯片给后级电源稳定电压,以及隔离掉开关噪声。

输出:

 输入:

 注:实用工作总结,如果对你有帮助请点赞关注不迷路,如有侵权请联系删除。
