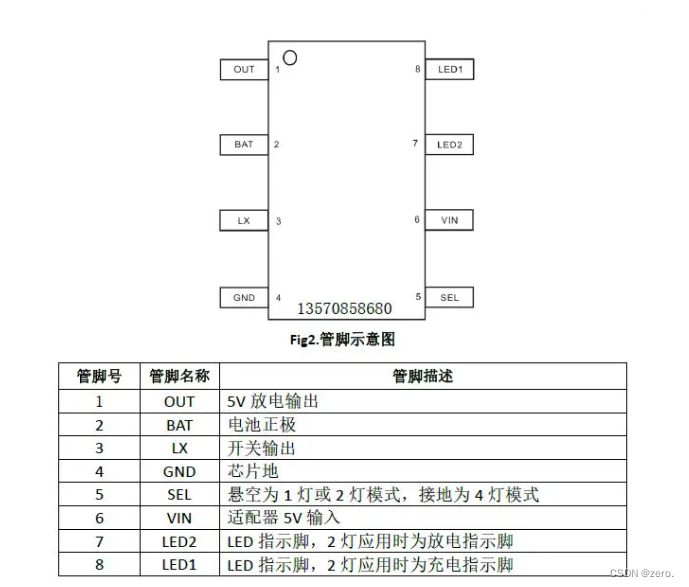

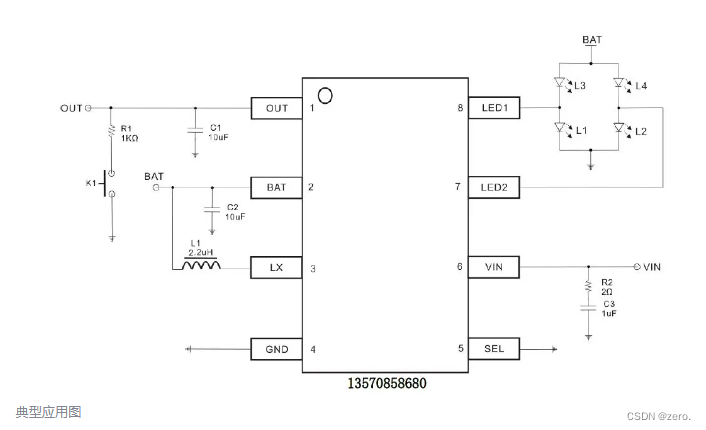

芯片脚位图与介绍

型号：QF5333

封装形式：SOP8

特点：

 负载接入自动识别

 轻载自动关机电流30mA

 待机电流10uA

 充电电流：1A

 最大放电电流：1A

 输出过压、短路、过流保护

 智能温度控制

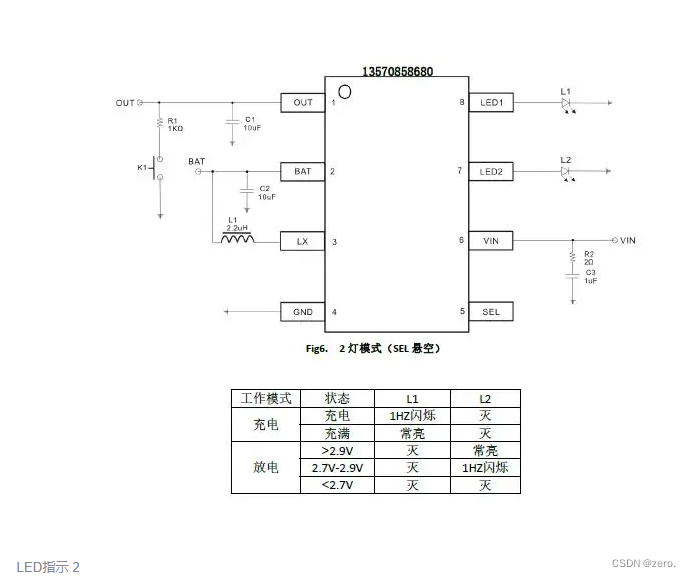

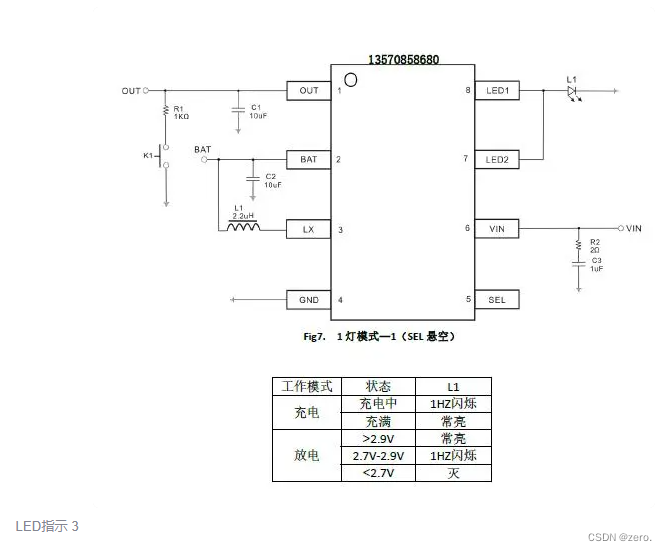

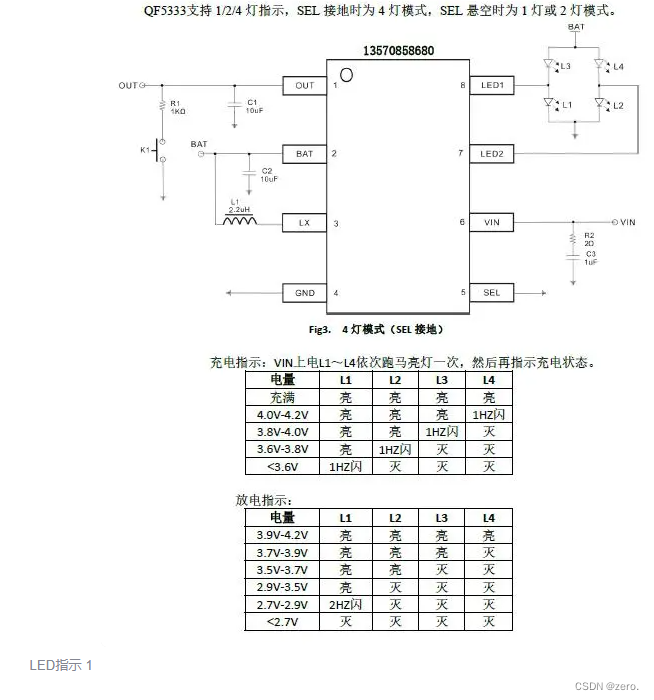

 支持1/2/4 灯电量指示

 升压效率高达93%

 SOP8 封装

产品应用：

 移动电源

 锂电池充电/放电应用

概述：

QF5333是一款应用于锂电池充电与放电管理的全集成电源管理芯片，内部集成了锂电池充电管理、同步升压转换器、电池电量管理和保护功能模块。QF5333支持负载接入自动识别以及轻载自动关机，自动关机后芯片待机电流为10uA。QF5333充电电流为1A。同步升压最大输出电流1A。





PCB LAYOUT 注意事项

1、BAT 电容尽量靠近BAT 脚；电感连线先经过电容再到芯片BAT 脚；

2、地线尽量保持完整，不被其它走线截断，PCB 空余地方尽量覆铜接地；

3、OUT 电容尽量靠近芯片，OUT 走线尽量短、宽；

4、电感靠近SW 引脚，芯片和其它器件不要放置于电感正背面，以避免耦合干扰。

功能介绍：

一 充电模式

VIN 接入且 VIN 电压在工作电压范围内的情况下，QF5333工作于充电模式。QF5333支持涓流、恒流、恒压充电，同时支持 0V 电池充电，当电池电压低于 2.9V 时，芯片工作在涓流充电模式，涓流充电电流为100mA，当电池电压大于2.9V，芯片采用恒流模式对电池充电，恒流充电电流为 1A，当电池电压接近 4.2V，充电电流逐渐减小，当充电电流减小到 100mA时，充电过程结束。

QF5333 充满电压默认提供4.2V 版本，若需要4.3V/4.35V 版本，可另行定制。

二 升压输出模式

在待机模式下，若OUT 端口检测到有负载接入，则芯片启动升压输出，若OUT 负载电流小于30mA 且持续时间16S 后芯片自动关机，关机后芯片待机电流10uA。升压启动时内置软启动电路，防止启动瞬间电池对输出电容充电而出现较大的冲击电流，工作时开关工作频率为 1MHZ，最大输出电流为 1A，轻载时，芯片进入间歇性工作模式，以降低损耗。

三 按键

OUT 脚可以接按键，按键需串联1K 电阻，按键单击开机和显示电量。

四 保护功能

QF5333 提供全方位保护功能，以保证芯片在各种条件下能够稳定安全的工作，包括：

1、温度保护：无论充电还是放电状态，若芯片结温升高到110℃，则充电或放电电流开始减小，芯片进入温度限制模式，若结温继续升高到140℃，则电流减小到0，由于温度限制，不用担心芯片温度过高而损

坏。

2、短路保护/重载保护：如果输出短路，或者触发输出重载保护，芯片关闭输出并锁定，这时需要移除短路条件后，重新接入负载或者插入USB 充电器后自动恢复到正常工作状态。

3、电池欠压保护：放电时，若电池电压低于2.7V，则关闭输出，需要重新给电池充电至3.1V 以上时，才可以再次放电。

4、VIN欠压保护,当VIN电压低于3.5V 时,关闭充电通路，防止电池倒灌电流到充电器。
