自动整定PID参数

article/2025/8/30 4:37:42

1.自整定的过程大致分为以下步骤：

        ①稳定为先：先用一个无需非常完美的PID参数调整系统，使系统的被调量和输出都达到稳态，并且被调量近似达到设定值。

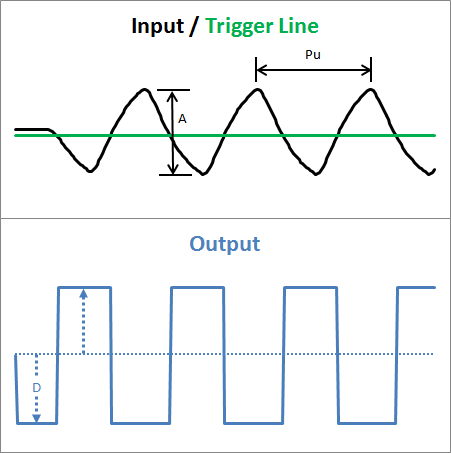

        ②强行震荡：再暂时禁用PID调节，使控制器将一个矩形波状的控制作用力作用于系统，当被调量低于设定值时，控制输出产生一个正的阶跃信号，迫使被调量向高处转变，当被调量高于设定值时，控制输出产生一个负的阶跃信号，迫使被调量向低处转变，由此强行使系统产生震荡。
        ③分析波形：分析以上过程产生的波形的特征，根据需要计算出相应的PID参数
投入使用：将自整定得到的参数投入PID调节器中，即可让系统实现较好的PID调节效果。

        完成波形分析后，仅需将得到的峰峰值和周期带到PID前辈们推导出的公式中，计算得到相应的PID参数，再将PID参数更新投入使用，PID自整定便大功告成！

2.部分代码

2.1 主函数main.c文件：

        由于main主函数里面会一直循环做别的控制，为了自整定的需要，需要在main的whlie循环里

#define    Auto_PID    1    //设置为1则进入自动整定状态（注意这时需要关闭另外的PID加热功能）if(Auto_PID){//用于PID自整定//测试AC_EN_Open;SetTextFloat(Page_13, 16, (Start == 124) ? (PT100_Temp1):(PT100_Temp2), 1, 1);//三目运算(显示当前通道温度)Handle_PID_AT((Start == 124) ? 1: 2);//三目运算(确定哪一路加热进行自整定)//判断自整定结束，结束则退出if(PID_AutoTune.State==STATE_End){Start=0;PID_AutoTune.State=0;switch (Auto_PID){case 1:PID1.kp=PID_AutoTune.Proportion;PID1.ki=PID_AutoTune.Integration;PID1.kd=PID_AutoTune.Differentiation;break;}}HAL_IWDG_Refresh(&hiwdg);//喂狗HAL_Delay(500);HAL_IWDG_Refresh(&hiwdg);//喂狗}

2.2 PID_Auto.h文件:

#ifndef __PID_AUTO_H
#define __PID_AUTO_H#include "hmi_driver.h"
#include "EEPROM.h"struct PID_Auto{uint16_t Timing;				//自整定计时器uint16_t TempSet;				//自整定设置温度uint16_t TempCheck[10];	//检测点	uint16_t TempPeakRecord[2][3];		//温度峰值记录[0]=时间，[1]=温度； 	uint8_t State;							//处于阶段uint8_t State_History;	//历史阶段uint8_t	Channel;						//测温通道uint8_t PWM_out;uint16_t Pu;uint16_t A; float Ku;float Proportion; 			// 比例常数Proportional Constfloat Integration; 			// 积分常数Integral Constfloat Differentiation;	// 微分常数Derivative Const
};#define STATE_Init			0	//初始化阶段
#define STATE_PreHeat		1	//预加热阶段
#define STATE_Inertia		2	//惯性升温阶段
#define STATE_PreShake	3	//预振荡阶段
#define STATE_Shake			4	//继电器振荡阶段
#define STATE_Analyse		5	//整定结束分析阶段
#define STATE_End				6	//整定结束#define PID_AT_PreStop	5		//温度预停止点
#define MAX_PWM_VALUE  	40	//PID运行最大输出值,代表最大功率#define _SCREEN_PidSet	13															//PID自整定页面
#define _TXTDISPLAY_PidSet_PID_AutoTune_Timing		45		//自整定计时
#define _TXTDISPLAY_PidSet_Pu				38		//周期
#define _TXTDISPLAY_PidSet_A				27		//差值#define		Set(A,B,C)			HAL_GPIO_WritePin(A,B,C)#define		AC220_1_Open		Set(AC220_1_GPIO_Port,AC220_1_Pin,RESET);	  //固态继电器1
#define		AC220_1_Stop		Set(AC220_1_GPIO_Port,AC220_1_Pin,SET);			//固态继电器1#define		AC220_2_Open		Set(AC220_2_GPIO_Port,AC220_2_Pin,RESET);	  //固态继电器2
#define		AC220_2_Stop		Set(AC220_2_GPIO_Port,AC220_2_Pin,SET);			//固态继电器2#define		AC220_3_Open		Set(AC220_3_GPIO_Port,AC220_3_Pin,RESET);	  //固态继电器3
#define		AC220_3_Stop		Set(AC220_3_GPIO_Port,AC220_3_Pin,SET);			//固态继电器3void Clear_PID_AT_HMI(void);
void Handle_PID_AT(uint8_t channel);#endif

 2.3 PID_Auto.c文件:

#include "PID_Auto.h"
#include "PID.h"struct PID_Auto PID_AutoTune;	//定义自整定结构体
struct PID PID3;							//定义PID结构体#define PWM_OutH 40			//PWM高值
#define PWM_OutL 0			//PWM低值uint16_t Temp[3];							//缓存的温度数据
extern uint16_t number13_10;	//设置的自整定温度
extern float PT100_Temp1;			//采集的温度值1
extern float PT100_Temp2;			//采集的温度值2//页面上数据置0
void Clear_PID_AT_HMI(void){SetTextFloat(_SCREEN_PidSet, 16, 0, 1, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 31, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 45, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 22, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 18, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 25, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 19, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 30, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 28, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 38, 0, 0, 1);HAL_Delay(20);SetTextInt32(_SCREEN_PidSet, 27, 0, 0, 1);HAL_Delay(20);
}//自整定函数
void Handle_PID_AT(uint8_t channel){static uint16_t flag_n = 0;Temp[1]=(uint16_t)(PT100_Temp1*10);				//温度取一个小数Temp[2]=(uint16_t)(PT100_Temp2*10);				//温度取一个小数PID_AutoTune.TempSet=number13_10*10;			//设置的自整定温度取一个小数PID_AutoTune.Channel=channel;//选取整定通道（改）/缓存的10个近期温度数据（第0位最新的）/PID_AutoTune.TempCheck[9] = PID_AutoTune.TempCheck[8];	PID_AutoTune.TempCheck[8] = PID_AutoTune.TempCheck[7];PID_AutoTune.TempCheck[7] = PID_AutoTune.TempCheck[6];PID_AutoTune.TempCheck[6] = PID_AutoTune.TempCheck[5];PID_AutoTune.TempCheck[5] = PID_AutoTune.TempCheck[4];	PID_AutoTune.TempCheck[4] = PID_AutoTune.TempCheck[3];PID_AutoTune.TempCheck[3] = PID_AutoTune.TempCheck[2];PID_AutoTune.TempCheck[2] = PID_AutoTune.TempCheck[1];PID_AutoTune.TempCheck[1] = PID_AutoTune.TempCheck[0];PID_AutoTune.TempCheck[0] = Temp[PID_AutoTune.Channel];/   历史阶段 or 现在阶段不同时，31处显示自整定阶段  ///if(PID_AutoTune.State != PID_AutoTune.State_History){																SetTextInt32(_SCREEN_PidSet, 31, PID_AutoTune.State, 0, 1);//整定阶段显示PID_AutoTune.State_History = PID_AutoTune.State;}//判断State在哪个阶段switch(PID_AutoTune.State){//********************初始化阶段（关闭全部加热，数据清除）case STATE_Init:{AC220_1_Stop;//关闭加热AC220_2_Stop;//关闭加热PID_AutoTune.Timing = 0;  //自整定计时器清零PID_AutoTune.TempSet = 0;	//清零//清除温度检测数据for (uint8_t n=0; n<10; n++){PID_AutoTune.TempCheck[n]=0;}//清除峰值记录数据for (uint8_t n=0; n<3; n++){PID_AutoTune.TempPeakRecord[0][n] = 0;PID_AutoTune.TempPeakRecord[1][n] = 0;}PID_AutoTune.State = 0;					//清零PID_AutoTune.State_History = 0;	//清零PID_AutoTune.Ku = 0;	//清除PIDPID_AutoTune.Pu =	0;	//清除PIDPID_AutoTune.A 	= 0;	//清除PIDClear_PID_AT_HMI();		//清空右下角全部的数值PID_AutoTune.State = STATE_PreHeat;//进入下一个阶段}break;//********************预加热阶段1case STATE_PreHeat:{//到达预终止点前，一直加热	if((Temp[PID_AutoTune.Channel]+PID_AT_PreStop*10) < PID_AutoTune.TempSet){PID_Init(&PID3, 12, 1.1, 120, 25, 100);PID_AutoTune.PWM_out=PID_Calc(&PID3,PID_AutoTune.TempSet/10,Temp[PID_AutoTune.Channel]/10);SetControlVisiable(_SCREEN_PidSet,46,1);//显示加热图标}else{PID_AutoTune.PWM_out=0;SetControlVisiable(_SCREEN_PidSet,46,0);//隐藏加热图标PID_AutoTune.State = STATE_Inertia;//进入下一个阶段}}break;//**********************惯性升温2（惯性升温后，降温开始则跳入下一阶段）case STATE_Inertia:{//检测温度是否处于跌落状态    （惯性升温后，降温开始则跳入下一阶段）if(PID_AutoTune.TempCheck[0] < PID_AutoTune.TempCheck[9]){ //检测5秒flag_n  = 0;PID_AutoTune.State = STATE_PreShake;//进入下一个阶段}}break;	//**********************预振荡阶段3case STATE_PreShake:{if(Temp[PID_AutoTune.Channel] < PID_AutoTune.TempSet){//加热引脚打开，进行加热PID_AutoTune.PWM_out=PWM_OutH;SetControlVisiable(_SCREEN_PidSet,46,1);//显示加热图标//判断是否到波谷if(flag_n==1)	flag_n=2;}else{//加热引脚关闭，不加热PID_AutoTune.PWM_out=PWM_OutL;SetControlVisiable(_SCREEN_PidSet,46,0);//隐藏加热图标switch(flag_n){case 0:	flag_n = 1;	break;	//第一次到波峰case 2:	//经过一个预振荡周期，过设置温度，进入振荡阶段flag_n = 0;PID_AutoTune.Timing = 0;PID_AutoTune.State = STATE_Shake;//进入下一个阶段break;}}}break;//*************************振荡阶段4case STATE_Shake:{PID_AutoTune.Timing++;	//计时if(Temp[PID_AutoTune.Channel] < PID_AutoTune.TempSet){//加热引脚打开，进行加热PID_AutoTune.PWM_out=PWM_OutH;SetControlVisiable(_SCREEN_PidSet,46,1);//显示加热图标if(flag_n==0){//显示上个记录值SetTextInt32( _SCREEN_PidSet, 22, PID_AutoTune.TempPeakRecord[0][flag_n], 0, 1);SetTextFloat( _SCREEN_PidSet, 18, ((float)PID_AutoTune.TempPeakRecord[1][flag_n])/10, 1, 1);flag_n=1;PID_AutoTune.TempPeakRecord[0][flag_n] = PID_AutoTune.Timing;PID_AutoTune.TempPeakRecord[1][flag_n] = Temp[PID_AutoTune.Channel];}//检测波谷波形if(Temp[PID_AutoTune.Channel] < PID_AutoTune.TempPeakRecord[1][flag_n]){PID_AutoTune.TempPeakRecord[0][flag_n] = PID_AutoTune.Timing;PID_AutoTune.TempPeakRecord[1][flag_n] = Temp[PID_AutoTune.Channel];}}else{//加热引脚关闭，不加热PID_AutoTune.PWM_out=PWM_OutL;SetControlVisiable(_SCREEN_PidSet,46,0);//隐藏加热图标if(flag_n==1){//显示上个记录值SetTextInt32(_SCREEN_PidSet, 25, PID_AutoTune.TempPeakRecord[0][flag_n], 0, 1);SetTextFloat(_SCREEN_PidSet, 19, ((float)PID_AutoTune.TempPeakRecord[1][flag_n])/10, 1, 1);flag_n=2;PID_AutoTune.TempPeakRecord[0][flag_n] = PID_AutoTune.Timing;PID_AutoTune.TempPeakRecord[1][flag_n] = Temp[PID_AutoTune.Channel];}//检测波峰波形if(Temp[PID_AutoTune.Channel] > PID_AutoTune.TempPeakRecord[1][flag_n]){PID_AutoTune.TempPeakRecord[0][flag_n] = PID_AutoTune.Timing;PID_AutoTune.TempPeakRecord[1][flag_n] = Temp[PID_AutoTune.Channel];}//完成两个波峰和一个波谷的检测则退出振荡if(flag_n==2){//检测温度是否处于跌落状态    （升温后，降温开始则跳入下一阶段）if(PID_AutoTune.TempCheck[0] <  PID_AutoTune.TempCheck[9]){ //检测5秒//显示上个记录值SetTextInt32(_SCREEN_PidSet, 30, PID_AutoTune.TempPeakRecord[0][flag_n], 0, 1);SetTextFloat(_SCREEN_PidSet, 28, ((float)PID_AutoTune.TempPeakRecord[1][flag_n])/10, 1, 1);PID_AutoTune.State = STATE_Analyse;//进入下一个阶段}}}}break;//*********************************分析阶段5case STATE_Analyse:{。。。。。。PID_AutoTune.State = STATE_End;//进入下一个阶段	}break;	}//显示计时秒数SetTextInt32(_SCREEN_PidSet, _TXTDISPLAY_PidSet_PID_AutoTune_Timing, PID_AutoTune.Timing, 0, 1);}

3.完整代码

        下载链接：https://download.csdn.net/download/qq_26043945/87839384

4.参考网址

        参考链接:http://t.csdn.cn/Qp9Nd


http://chatgpt.dhexx.cn/article/7FRBYMQr.shtml
