Cir 和 IBIS模型的使用

在Analog上，很多时候下载到的是 cir和ibs 文件，那么如何使用呢。Cadence 中的pspice套件中含有编辑模型的程序模块，可以使用它进行转换，得到Capture库文件（olb格式） 和 Pspice 库文件（lib格式）。

1. ibs文件的转换
   Step1：打开PSpice Model Editor

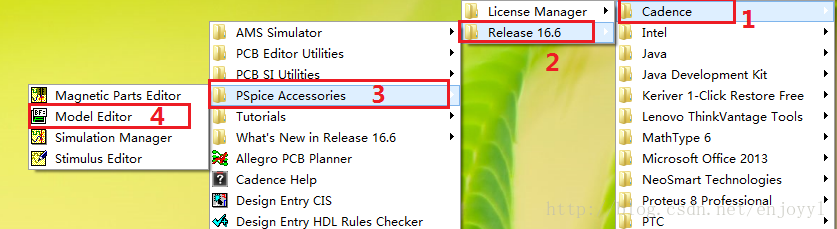

   如下图所示找到Pspice Model Editor，单击并打开。

   图1 打开Model Editor

Step2：转换成PSpice的lib库文件
按下图2—5操作

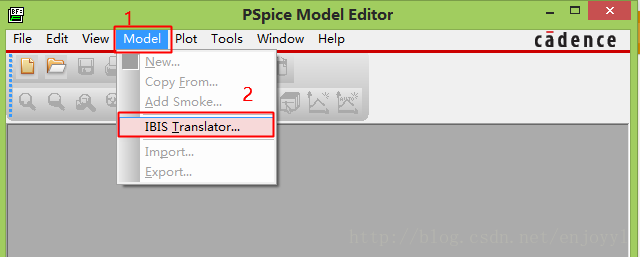

图2 打开IBIS Translator

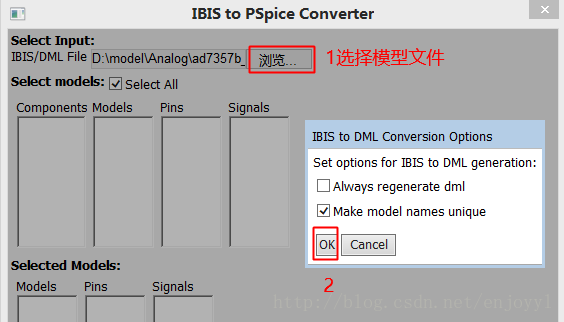

图3 打开IBIS模型文件

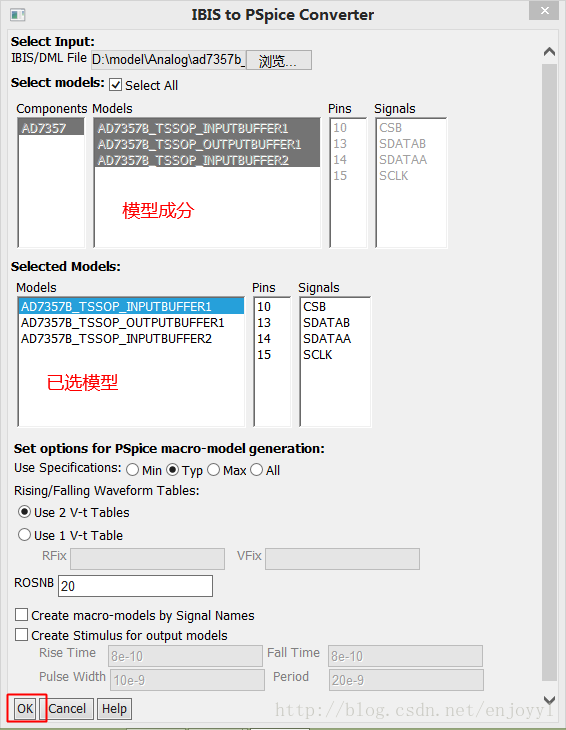

图4 IBIS模型信息

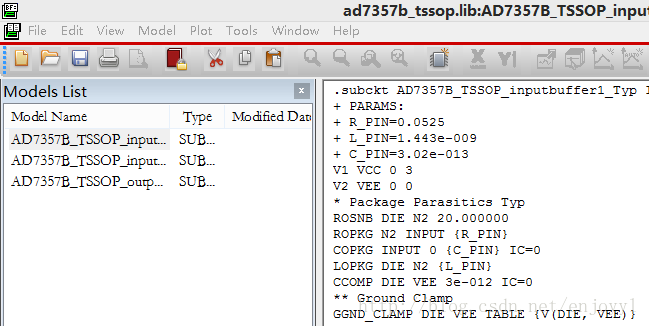

图5 生成的lib文件

Step3：转换并导出成Capture库文件
如图6—9所示

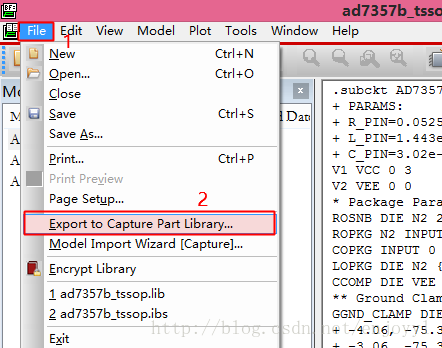

图6 导出成Capture库文件

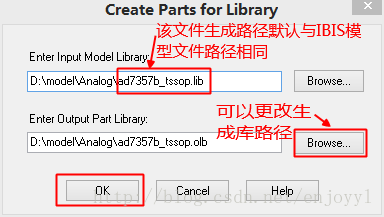

图7 选择路径

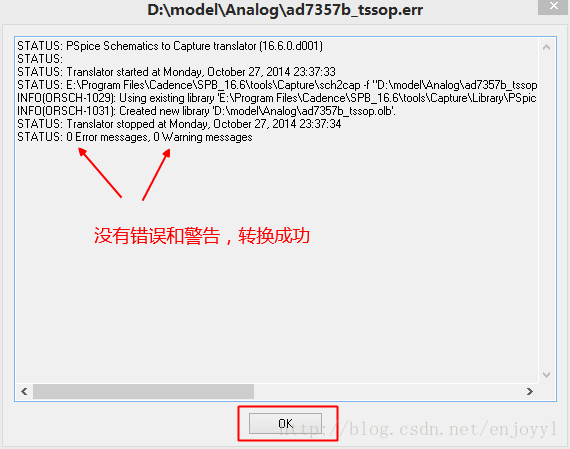

                                          图8 转换错误信息显示

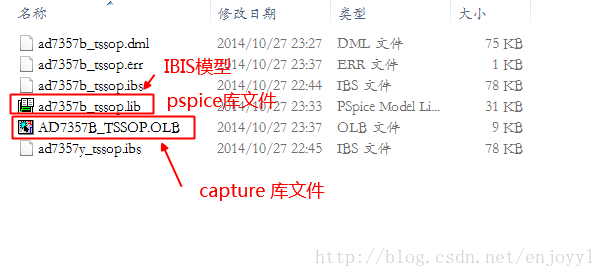

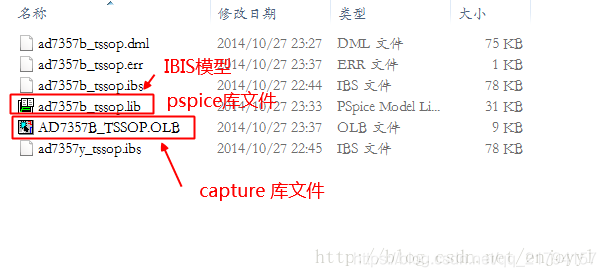

                                            图9 转换好的文件

2. cir文件的转换
   cir文件可以直接选择另存为（save as）来保存成lib文件，故不再介绍。下面介绍导出为olb文件的方法。

Step1：打开Pspice Model Editor

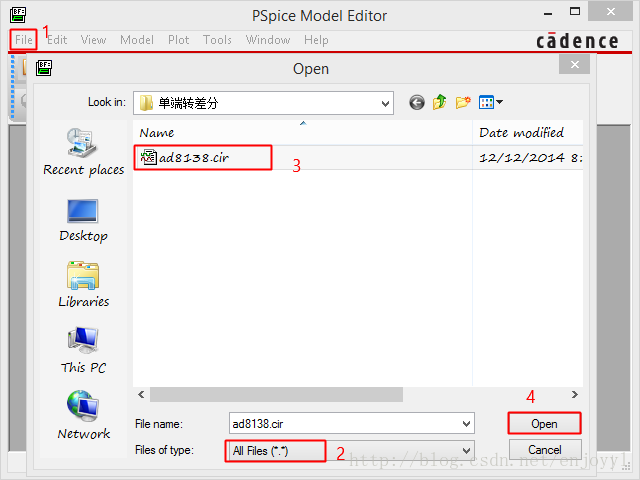

如上图1 所示，打开Pspice Model Editor，然后，打开 cir 文件，如下图10 所示

                                        图10 打开 cir 文件

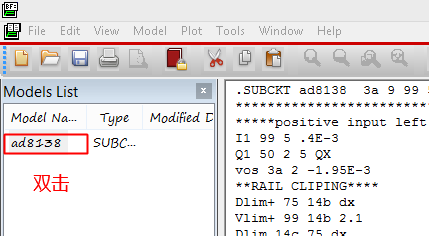

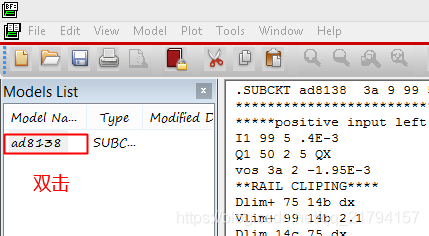

然后双击左侧Model List 中你刚选择的文件，在右侧可以看到详细内容（使用记事本也可以查看），如下图11。

图11 查看 cir 文件

Step2 导出为olb文件

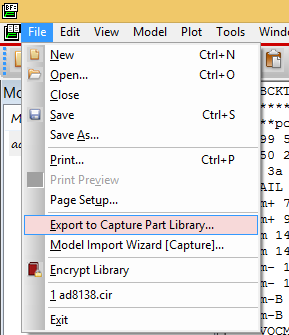

单击 FIle -> Export To Capture… 如下图所示

图12 导出为olb文件

然后再弹出的对话框中选择输出文件路径，注意不要包含中文字符，否则可能出错，然后确定，移步下图

图13 转换结果提示框

然后就可以在输出路径中找到文件。

Finished！Enjoy！
————————————————
