卷积运算
1.卷积核的通道（也叫滤波器）的个数得与被卷积的图片通道数相同
eg:输入图片是1024×1024×3，即通道数为3，那么每个卷积核得有3个通道
2.卷积核做的是线性运算，核上的每个值与它滑动到的对应位置上的值相乘，然后把这些值相加。

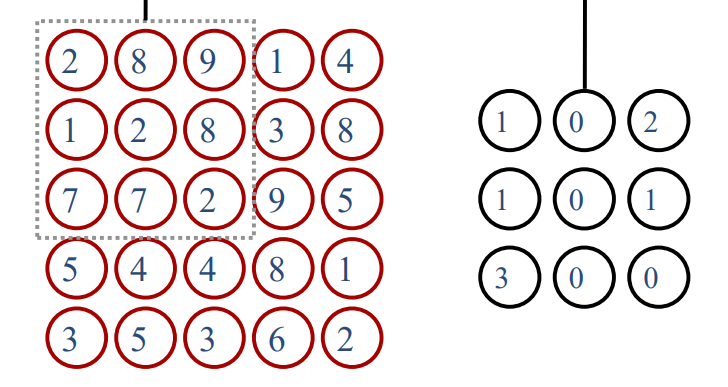

eg：默认滑动步长为1
用右边的9个格放到原图上，9个9个的不重复的走
先从左向右滑：
输出的第一个值为
2×1+8×0+9×2+1×1+2×0+8×1+7×3+7×0+2×0=50
输出的第二个值为
8×1+9×0+1×2+2×1+8×0+3×1+7×3+2×0+9×0=36
输出的第三个值为
9×1+1×0+4×2+8×1+3×0+8×1+2×3+9×0+5×0=39
所以得到的输出特征图第一行的值为50 36 39
再从上往下滑：
卷积核的第一行就到了原图的第二行，然后继续从左向右滑
1×1+2×0+8×2+7×1+7×0+2×1+5×3+4×0+4×0=41
2×1+8×0+3×2+7×1+2×0+9×1+4×3+4×0+8×0=36
8×1+3×0+8×2+2×1+9×0+5×1+4×3+8×0+1×0=43
输出特征图的第二行的值为 41 36 43
输出特征图第三行的计算：
7×1+7×0+2×2+5×1+4×0+4×1+3×3+5×0+3×0=29
7×1+2×0+9×2+4×1+4×0+8×1+5×3+3×0+6×0=52
2×1+9×0+5×2+4×1+8×0+1×1+3×3+6×0+2×0=26
输出特征图的第三行的值为 29 52 26
所以，输出的特征图是3行3列，为
50 36 39
41 36 43
29 52 26
3.特征图大小计算
设输入特征图大小为m×n,卷积核大小为i×j，卷积步长为s（即横向和纵向都是s），无填充（就是不让原图变大）
则输出特征图大小为u×v
行：u=ceil((m-i+1)÷s)
列：v=ceil((n-j+1)÷s)
ceil()为向上取整
eg:输入特征图大小为256×128,卷积核大小为4×3，卷积步长为2
u=ceil((256-4+1)÷2)=ceil(126.5)=127
v=ceil((128-3+1)÷2)=ceil(63)=63
所以输出特征图大小为127×63
注意：步长s就是走一步要跳s步

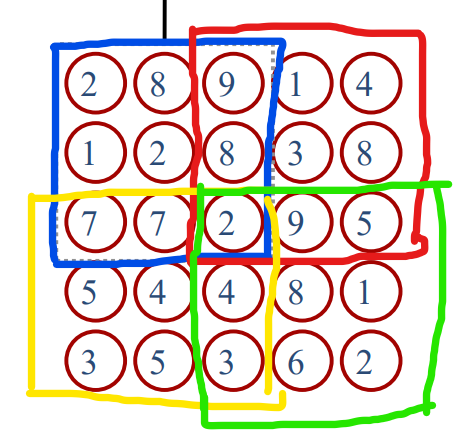

eg:步长为2，此图输出为2×2大小，框起来的就是每次卷积核要运算的位置，每次要跳两行或者两列的走。
若有填充，计算为
设输入特征图大小为m×n,卷积核大小为i×j，卷积步长为s（即横向和纵向都是s），填充为p×q
则输出特征图大小为u×v
行：u=ceil((m+p-i+1)÷s)
列：v=ceil((n+q-j+1)÷s)
eg:输入特征图大小为256×128,卷积核大小为4×3，卷积步长为2,填充为3×4
u=ceil((256+3-4+1)÷2)=ceil(128)=128
v=ceil((128+4-3+1)÷2)=ceil(65)=65
所以输出特征图大小为128×65
以上均为单通道计算
4.多通道卷积（卷积完还是单通道）
原理和单通道卷积相同，每个通道按单通道计算，最后把对应位置的值相加；卷积核的通道数和输入图片的通道数相同，但一般卷积核上的每个通道的值是不同的（为了提取不同特征）

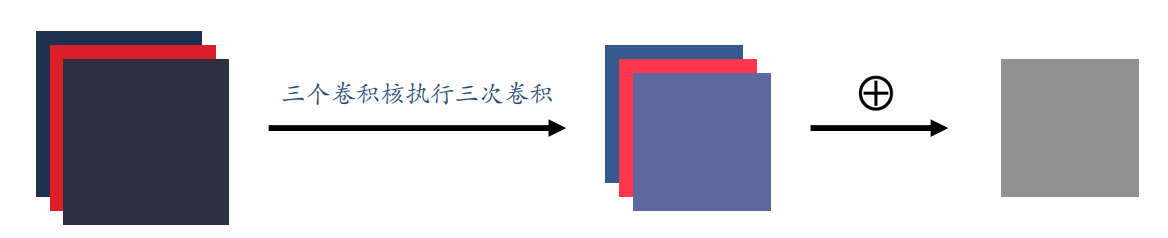

图中的三个卷积核是指一个卷积核的三个通道（滤波器）
其实多通道卷积原理和单通道卷积，就可以想象成千层蛋糕，一层蛋糕（原图）配一层奶油（卷积核），最后把它们每一层算完后，再叠在一块，压厚实了（对应位置相加），成为了一层蛋糕（输出特征图）。
谢谢观看，希望能让大家有所收获。
