LabVIEW又称为G语言，简单易学、形象直观，采用图形化的编程方式，是专为测试、测量和控制应用而设计的系统工程软件。

        前面几篇文章依次讲解了LabVIEW中顺序顺序结构、条件结构及循环结构的编程方法，下面再讲一种与软件界面响应有关的事件结构的编程方法。

一、事件结构框架特点

        在程序设计中，我们经常需要对用户界面的各种操作（如单击鼠标、按下键盘、改变控件的值等）作出响应，在早期的LabVIEW版本中，是采用轮询方式来检测的，其缺点是不够灵活，占用CPU资源较多，而且操作频率较快时可能会检测不到变化，从而漏掉某个事件的发生。

        在LabVIEW6系列版本后，引入了事件结构，这种程序处理结构克服了轮询方式结构的缺点，极大改善了界面处理的运行效率，同时也降低了CPU的占用，提高了软件用户的使用体验。严格意义上来说，事件结构不是纯粹的程序运行控制结构，它是一种监测GUI界面上各种事件发生并采取相应处理措施的一种机制。

        事件结构的框架样式如下图所示：

        上图中，事件结构框架中包括了：事件类型、超时端口、事件附加数据及事件框等要素信息。

        下面通过简单的例子，演示LabVIEW中事件结构的编程方法。

二、如何在事件结构框架中添加事件

        前面板如下所示，有一个字符串显示控件（命名为事件信息），有一个按钮控件（命名为退出）。在程序框图拖拽一个事件结构框架，系统会默认添加一个“超时”事件，如何添加 “键按下”事件、如何添加“鼠标按下”事件、如何添加“值改变”事件。

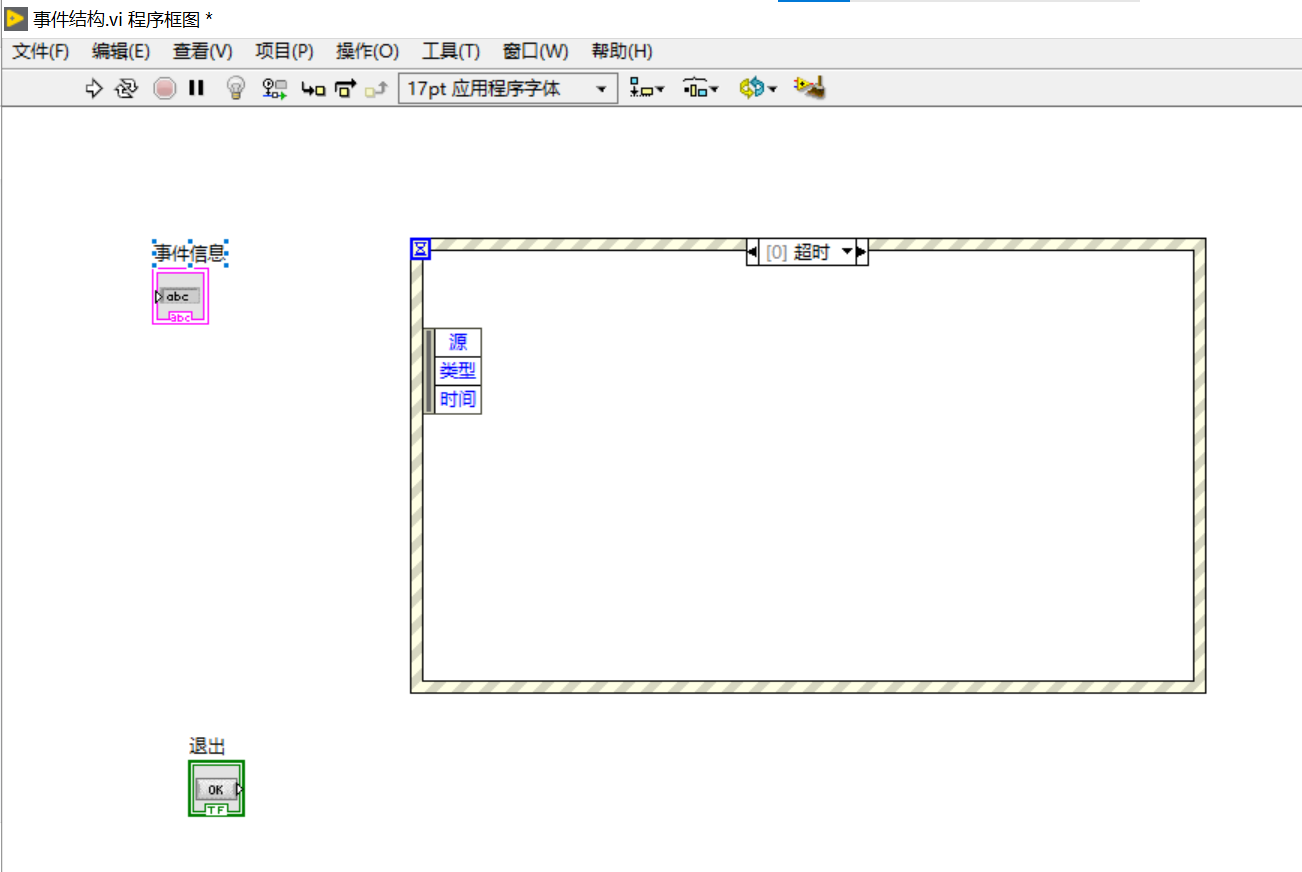

 （1）、在程序框图拖拽一个事件结构框架，系统会默认添加一个“[0]超时”事件

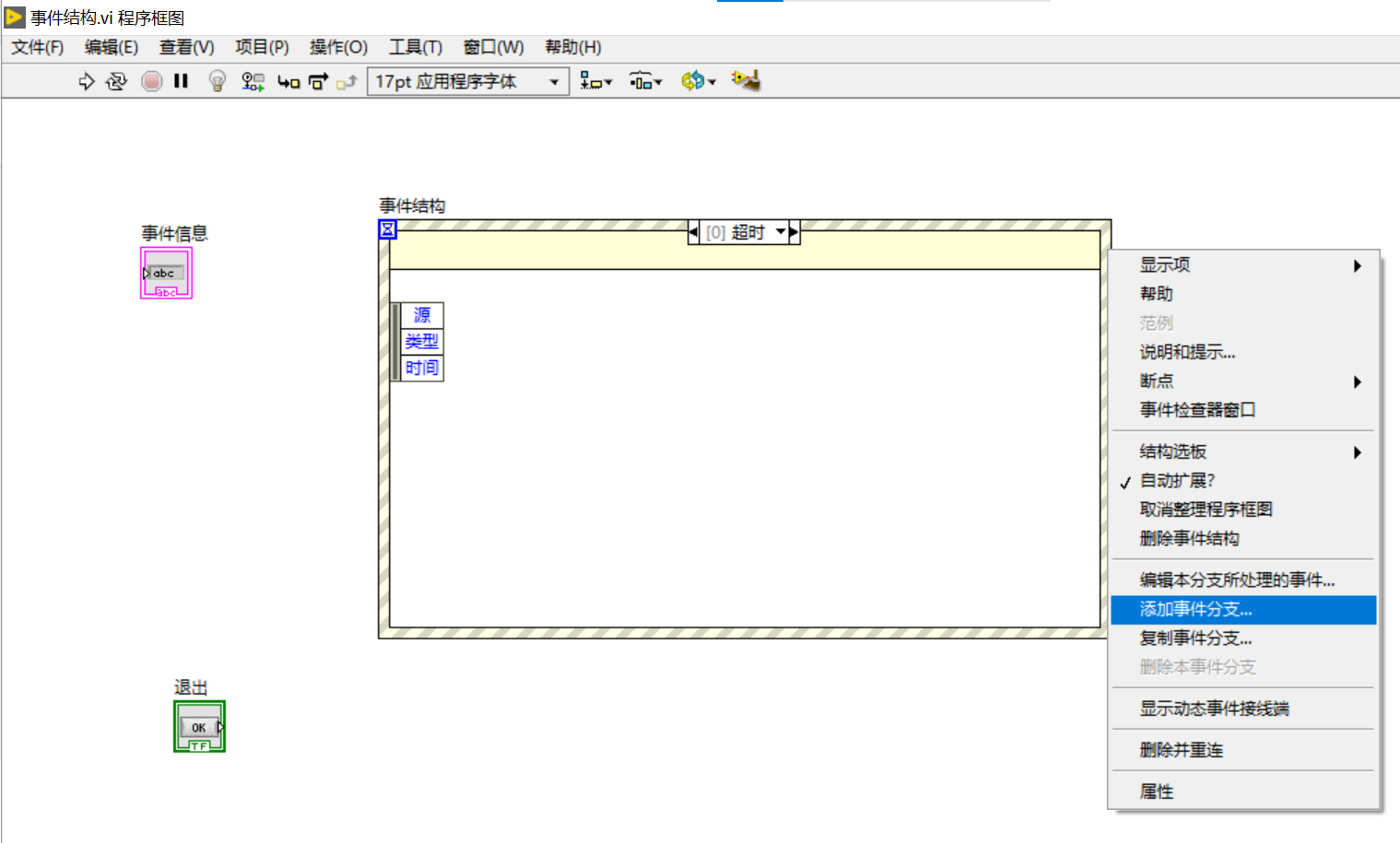

 （2）、如何在事件结构框架中添加 “键按下”事件

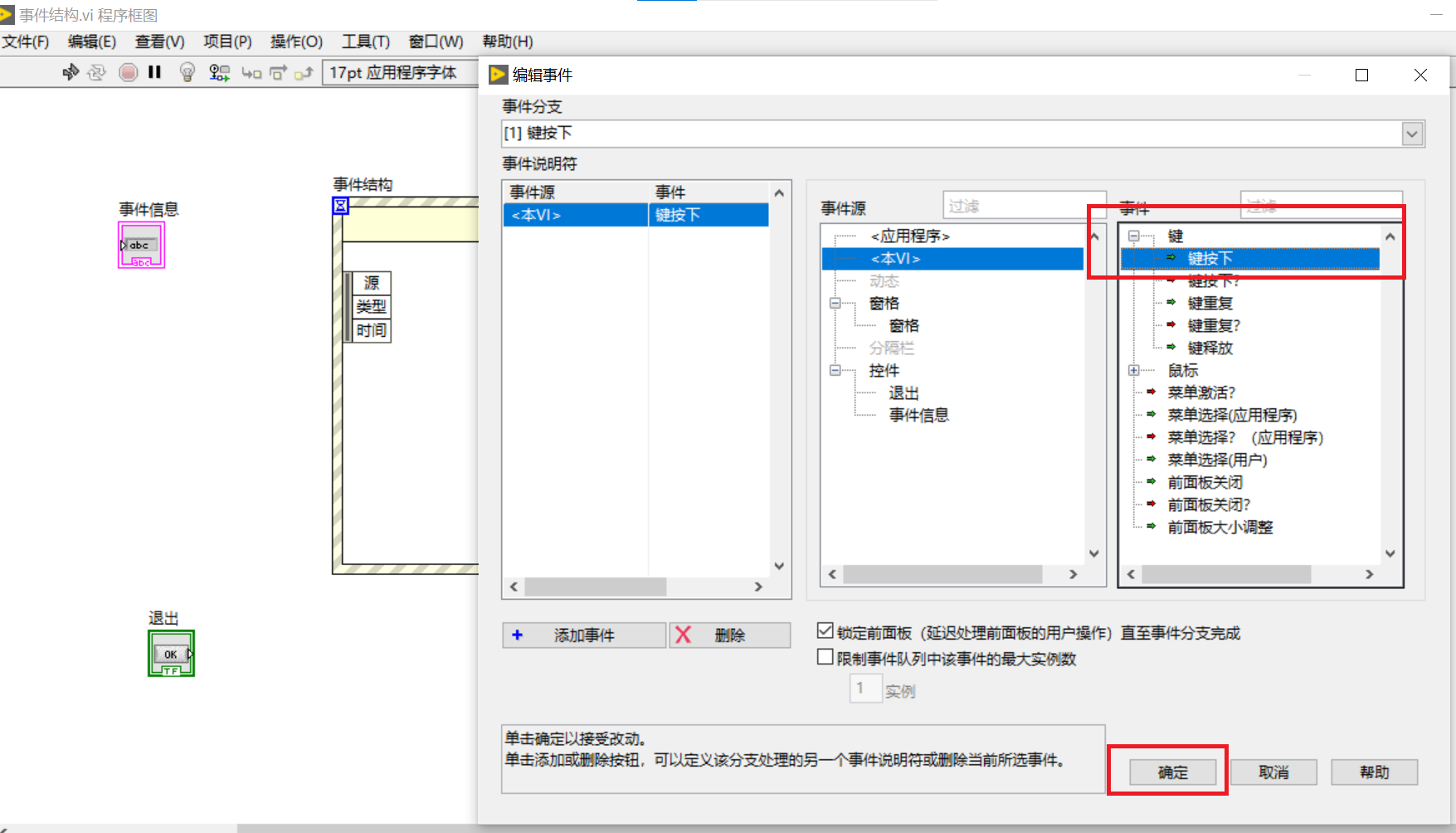

鼠标指向事件结构边框的边界点上，然后点击右键，弹出下拉菜单，选中“添加事件分支”

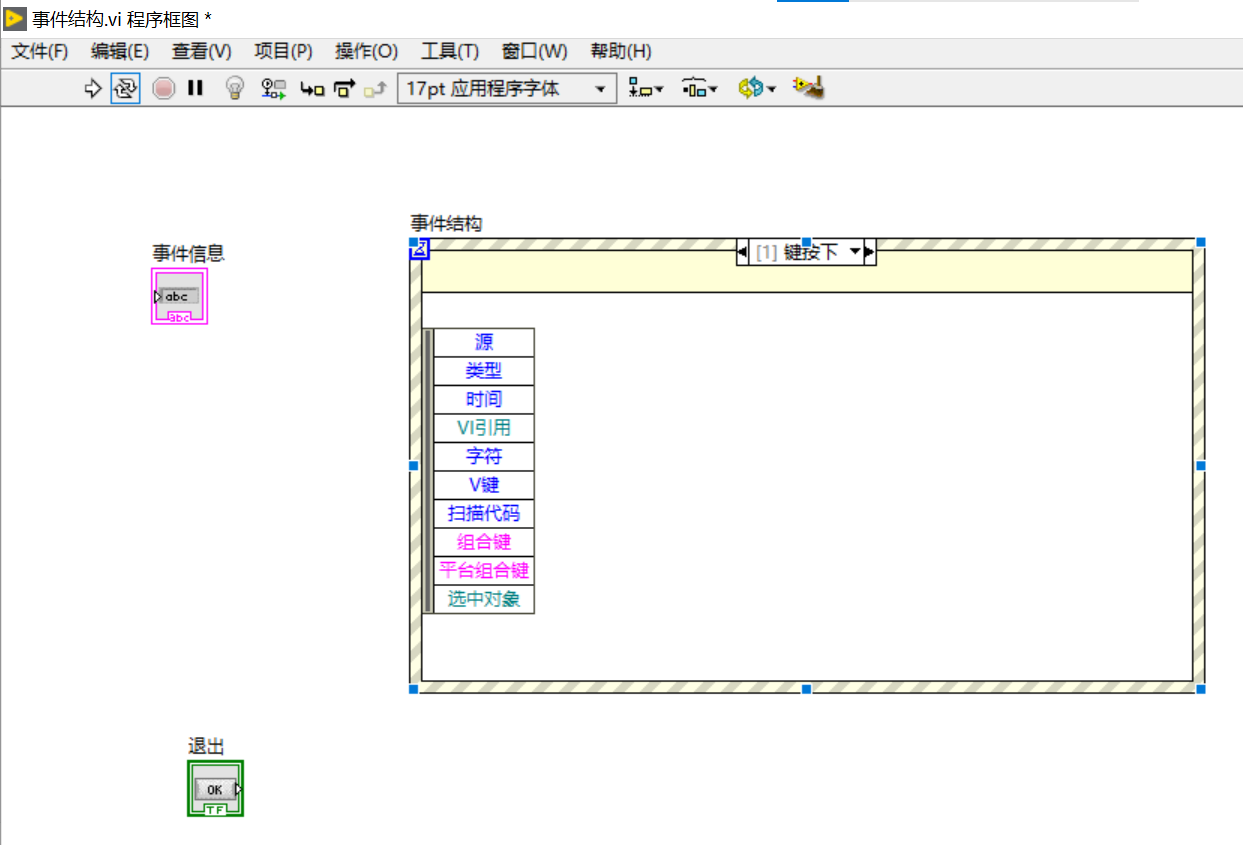

 可以观察到添加了一个“[1]键按下”事件

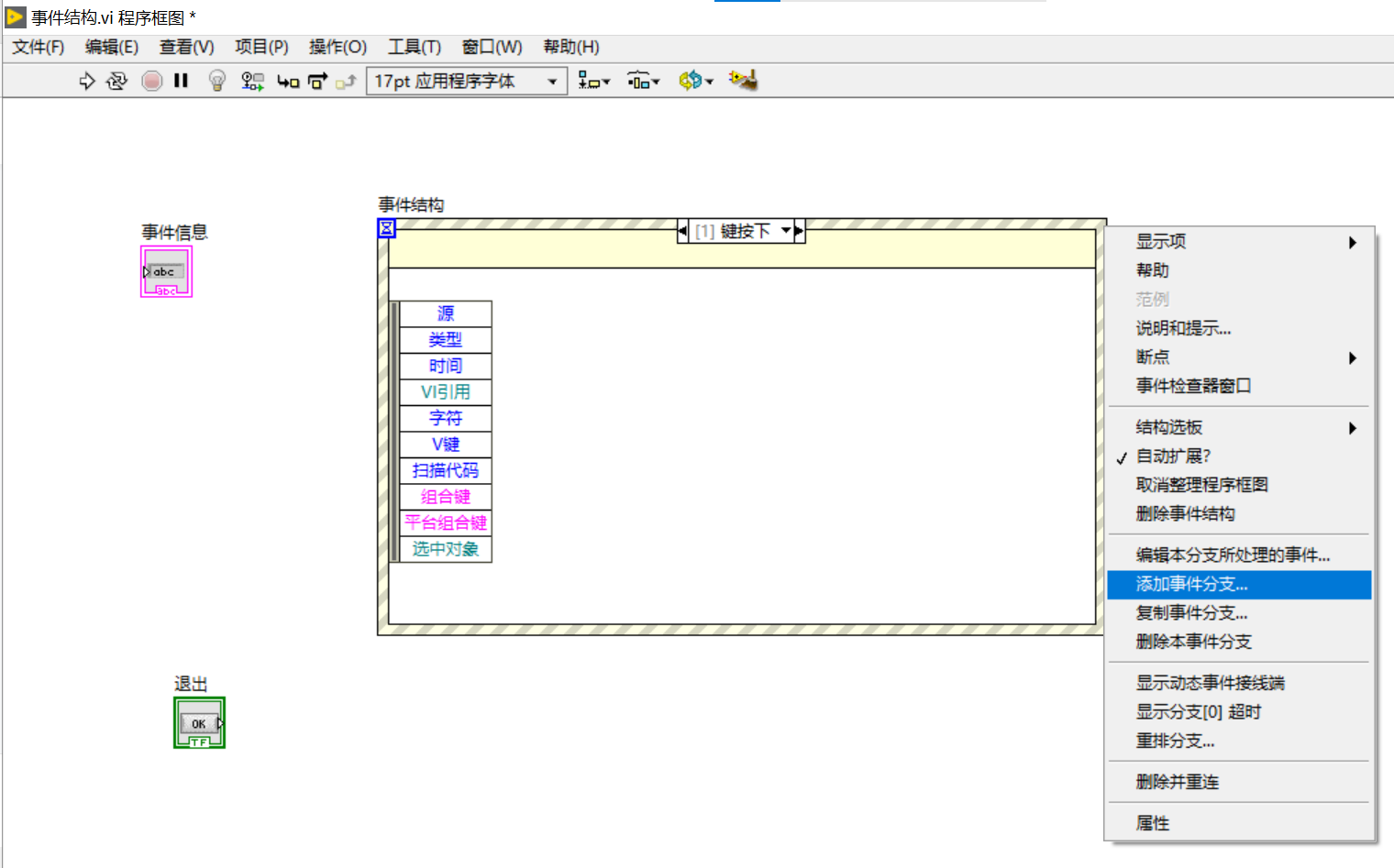

 （3）、如何在事件结构框架中添加 “鼠标按下”事件

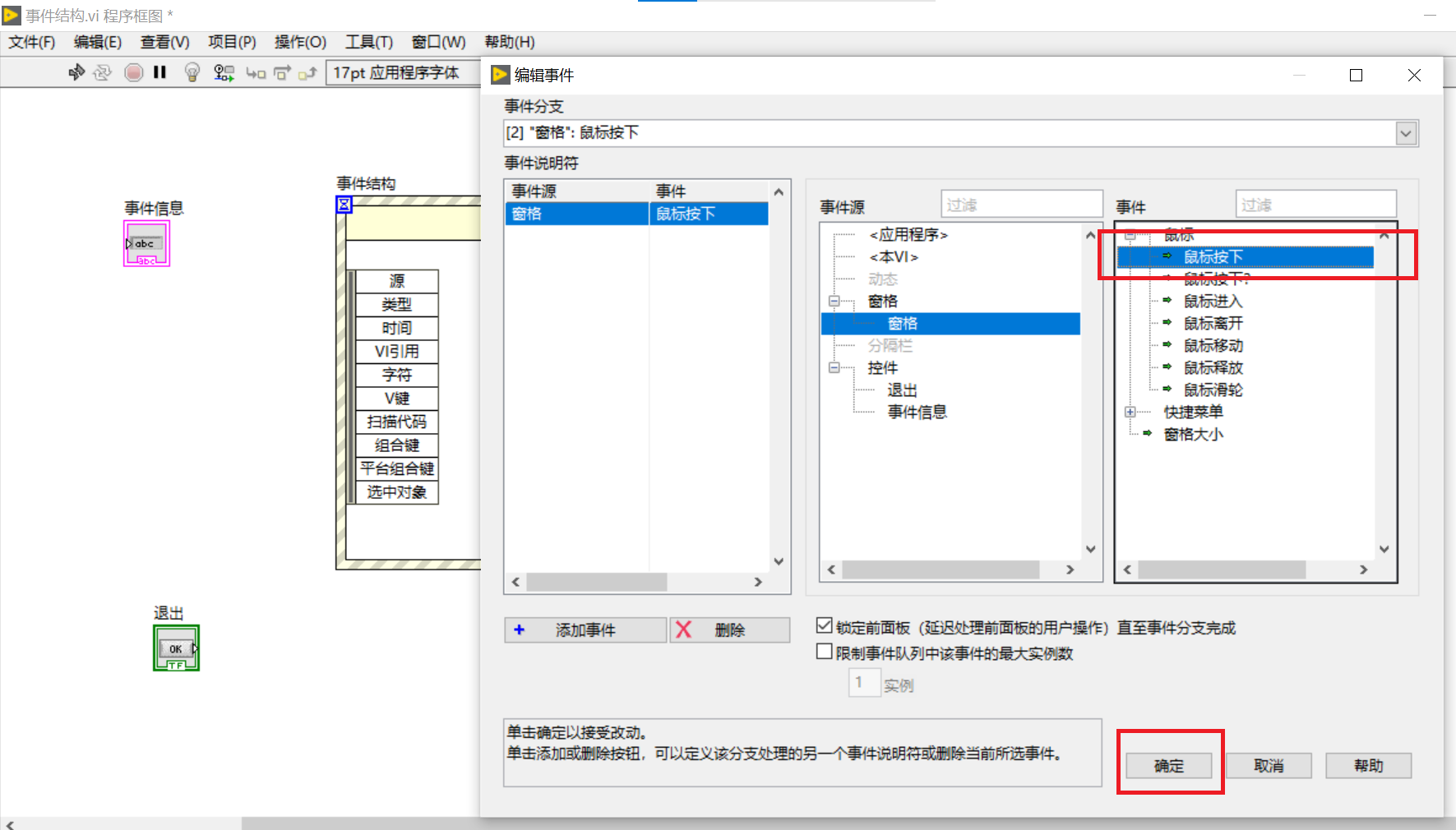

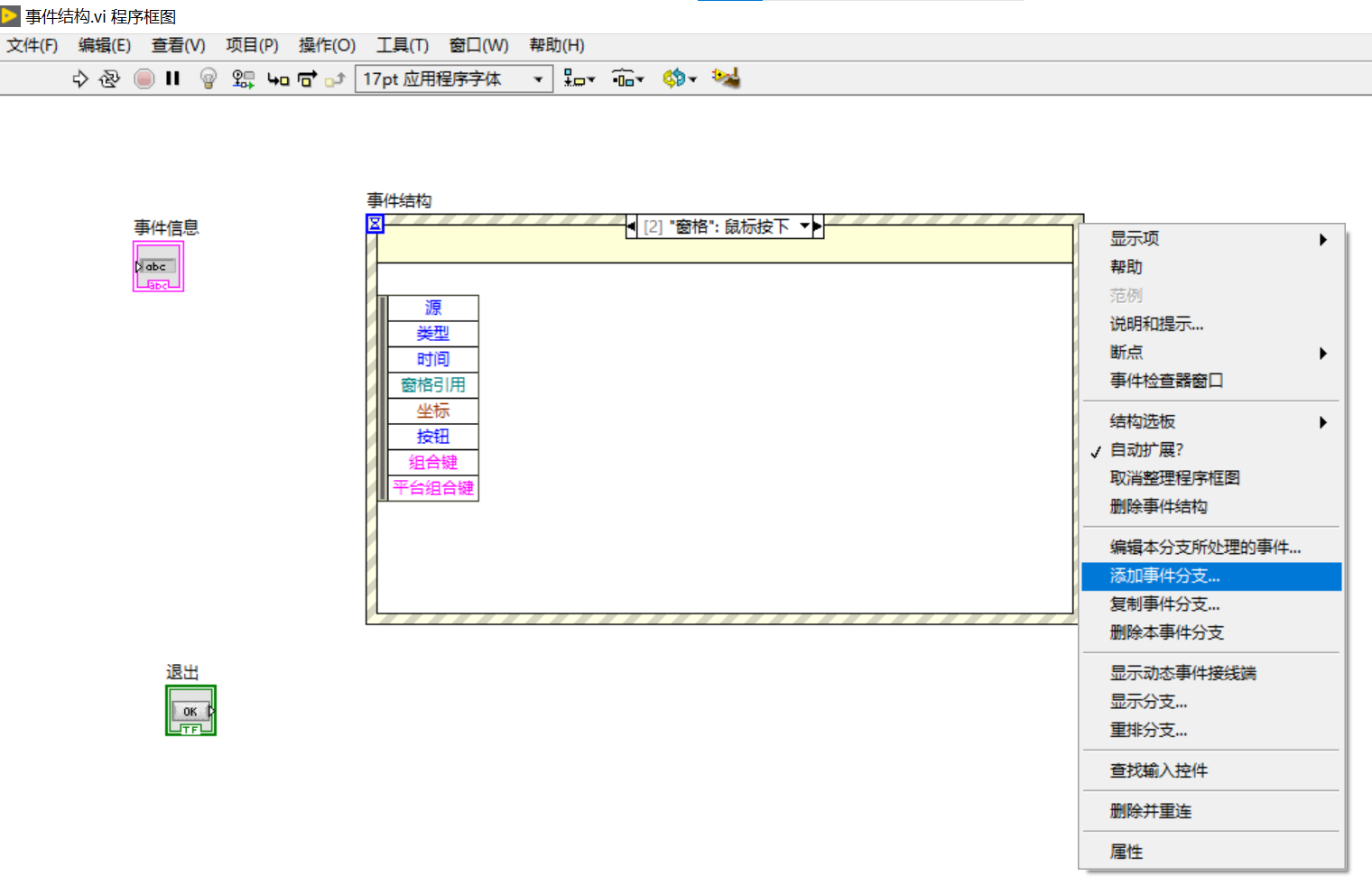

鼠标指向事件结构边框的边界点上，然后点击右键，弹出下拉菜单，选中“添加事件分支”

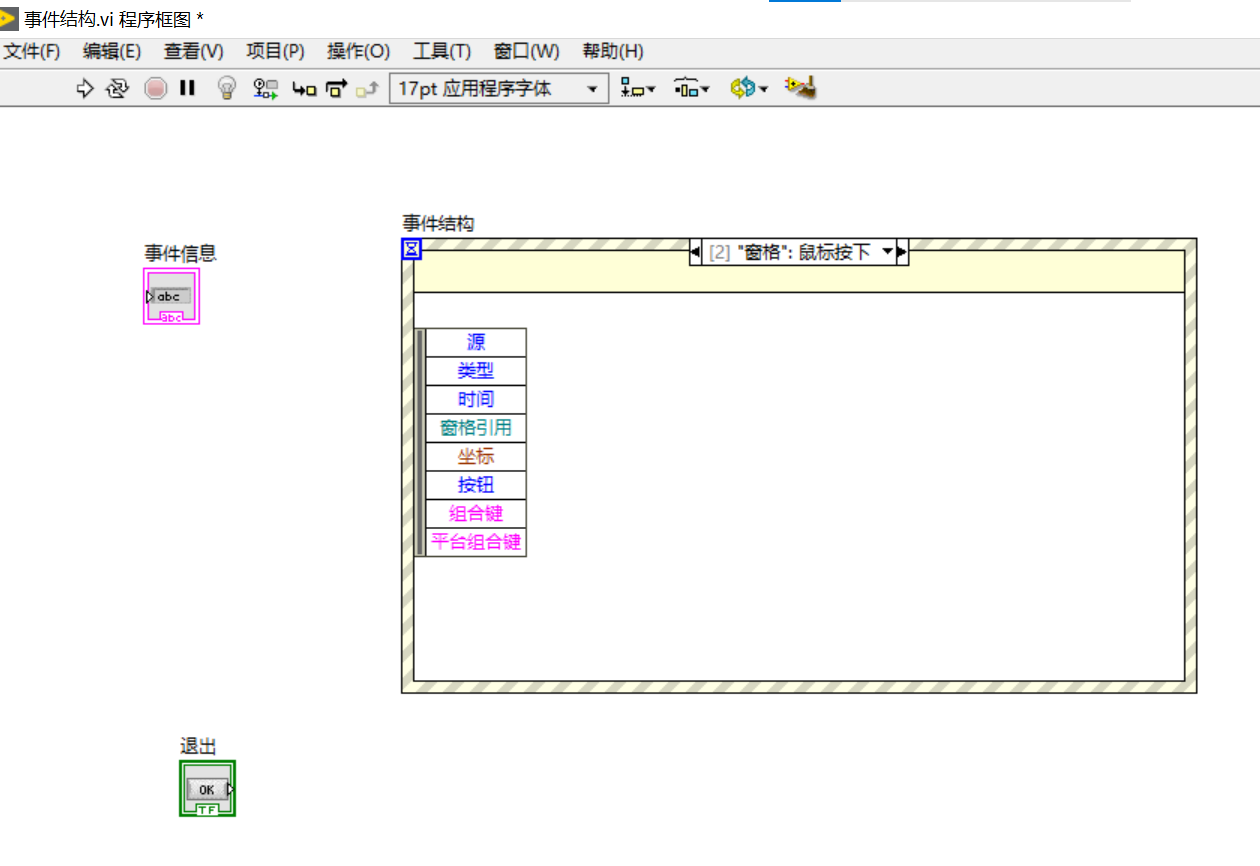

 可以观察到添加了一个“[2]窗格：鼠标按下”事件

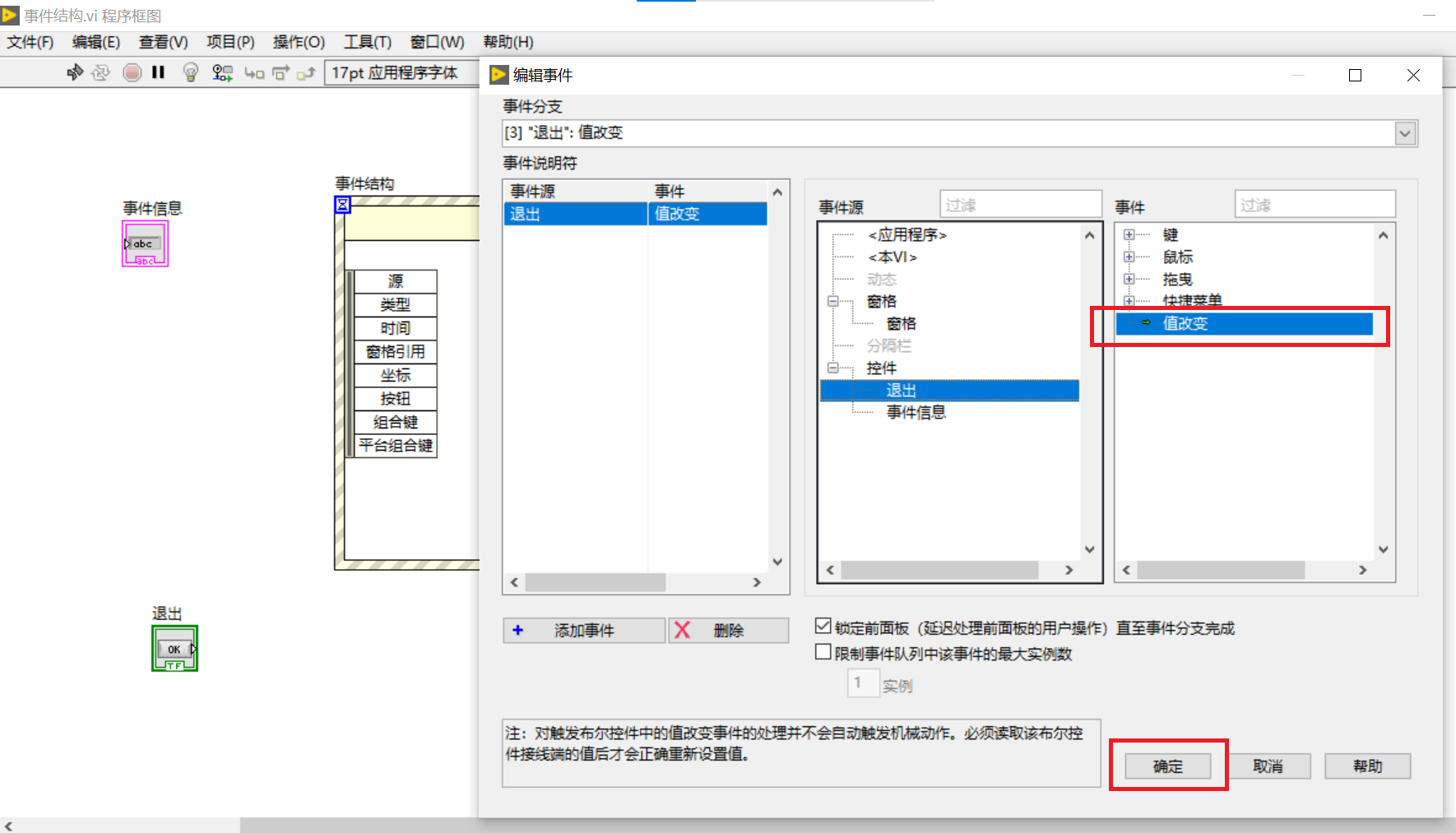

 （3）、如何在事件结构框架中添加 “值改变”事件

鼠标指向事件结构边框的边界点上，然后点击右键，弹出下拉菜单，选中“添加事件分支”

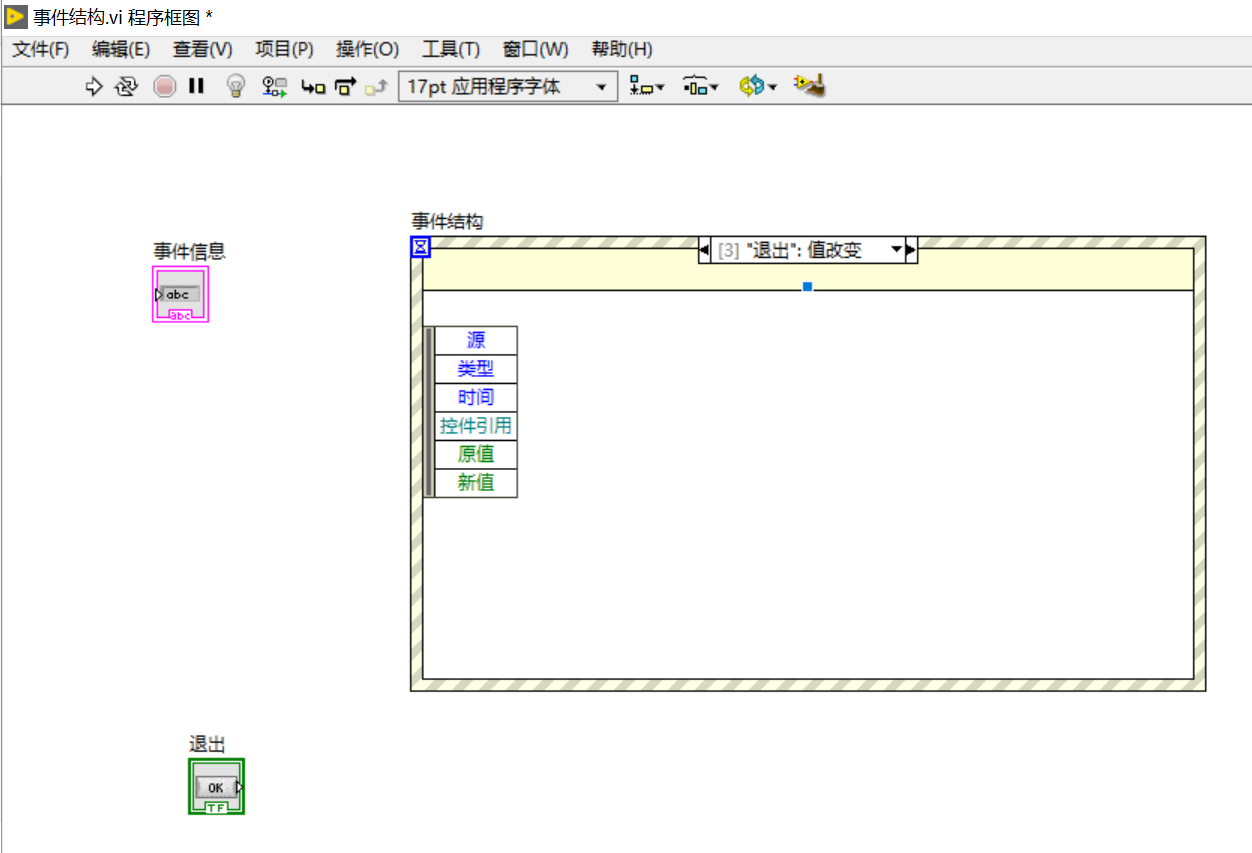

 可以观察到添加了一个“[3]退出：值改变”事件

 三、示例说明

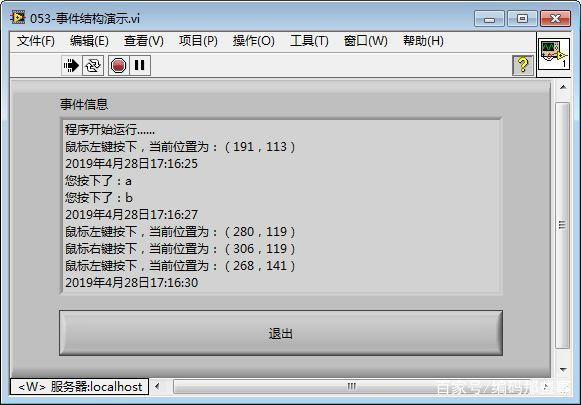

        本例运行界面如下图所示：

        实现的功能是，在软件运行过程中监测键盘、鼠标等事件，在“事件信息”字符串显示控件中显示当前的各种运行信息。本例包括了如下事件处理：

1. “键按下”事件：当按下键盘时在界面上显示当前按下的字符。

2. “鼠标按下”事件：当鼠标按下时在界面上显示当前按下的是左、中、右哪个键及当前的鼠标位置信息。

3. “值改变”事件：当点击退出按钮时程序退出运行。

4. “超时”事件：每隔1s显示一次当前的日期时间信息。



四、程序框图实现过程

        本例中涉及到了多种类型事件，主框架采用事件结构配合while循环的方式实现。在事件结构分支中添加各种事件，每响应一次事件执行一次while循环，直到执行退出按钮的值改变事件时退出整个程序，且在while循环中添加了一个移位寄存器，用以保存前面的提示信息。

        1、设计最外层顺序结构第一帧

        在程序开始运行时可以作一些初始化工作，本例首先在最外层顺序结构的第一帧中初始化“事件信息”的值，过程如下：

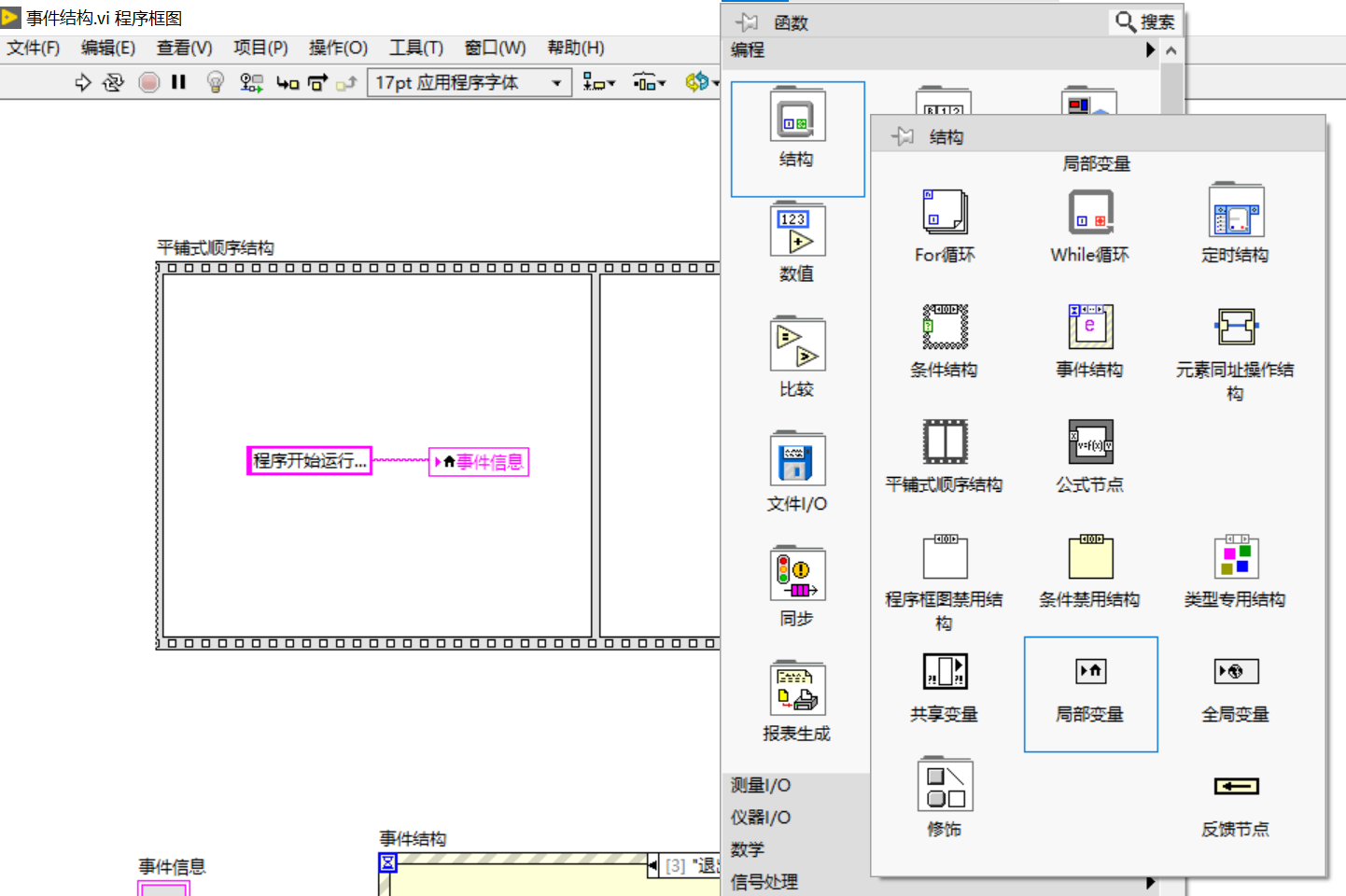

        （1）、创建一个局部变量

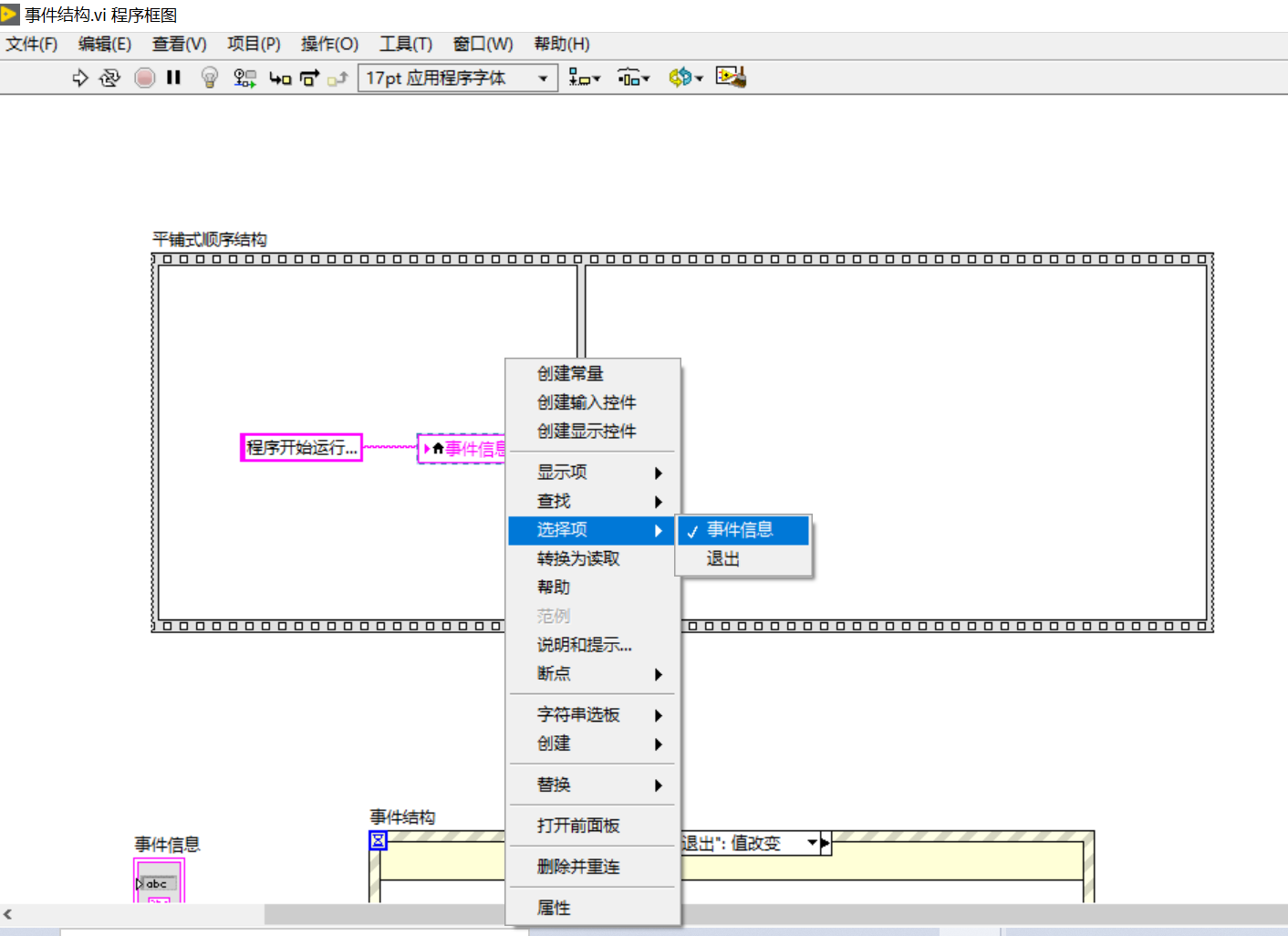

   （2）、局部变量指向前面板的事件信息字符串显示控件

 （3）、创建一个字符串常量，字符串常量赋初值为“程序开始运行...”
