LabVIEW又称为G语言，简单易学、形象直观，采用图形化的编程方式，是专为测试、测量和控制应用而设计的系统工程软件。

        在上篇文章（请参考：LabVIEW编程基础：以实例学编程之顺序结构）中已经讲了顺序结构的编程方法，下面通过具体例子演示条件结构的编程使用方法。

一、条件结构框架特点

        条件结构也可称作选择结构、分支结构等，其目的是根据不同的输入条件，程序执行不同的分支，用来改变程序的执行流程。在LabVIEW中条件结构框架样式如下图所示：

        由上图可看出，条件结构由选择框架、选择端口、选择标签，以及递增/递减按钮等组成。其特点是：

1. 选择端口上可连接多种数据类型的输入，如布尔型、数值型、枚举型、字符串型等；

2. 必需有一个默认处理条件（default case），用来处理超出条件选项范围的情况；

3. 输入数据时，每个子条件框可连也可不连数据通道；

4. 输出数据时，每个子条件框必须为数据通道连接数据。否则程序不能运行，这时通道的图标是空心的，只有为每个子条件框的数据端口都连接数据后，图标才变成实心。为简单起见，也可在数据通道端口的右键菜单中选择“未连线时使用默认”，可使程序中没有连线的子条件框输出该数据类型对应的默认值。

        下面根据不同的数据类型的条件输入，列举几个常用类型的编程例子。

二、示例1：布尔型的条件输入

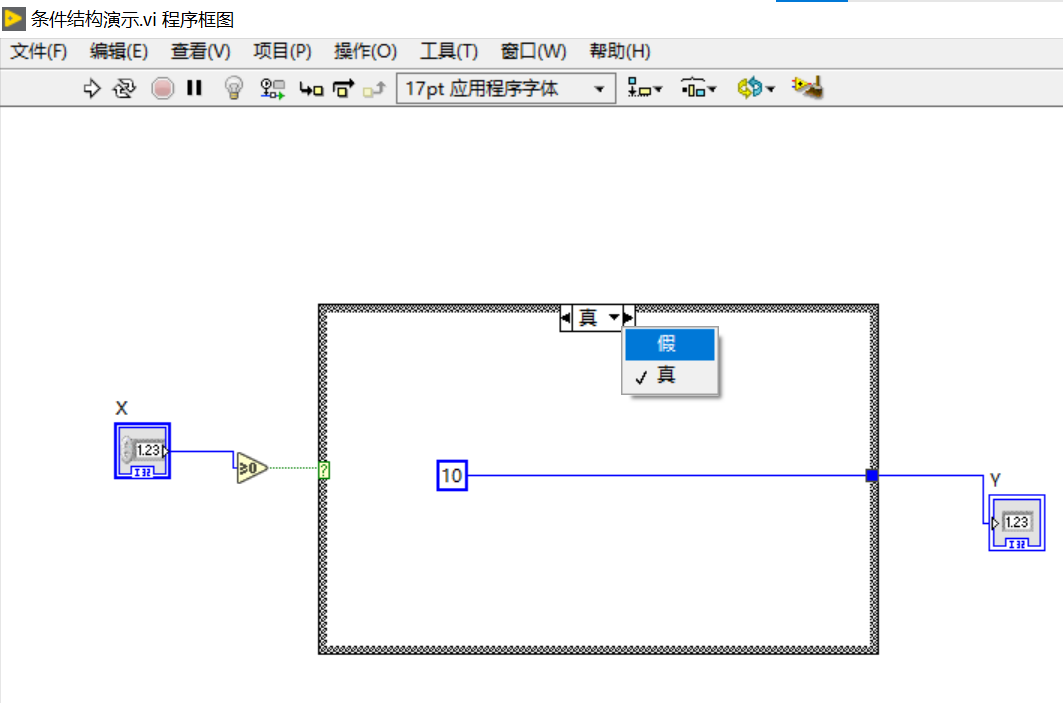

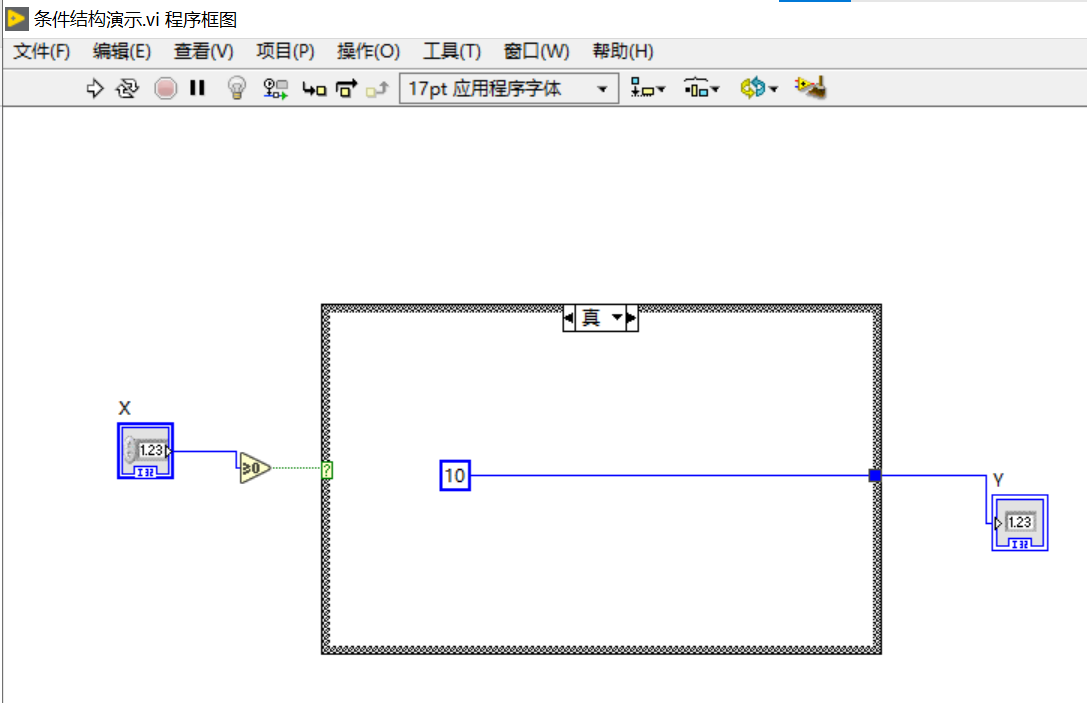

        LabVIEW中默认创建的条件结构就是布尔型输入的情况，这种结构类似于C语言中的“if……else……”结构，只存在真和假两个分支。一个简单的示例程序框图代码如下图所示：

 X>=0分支

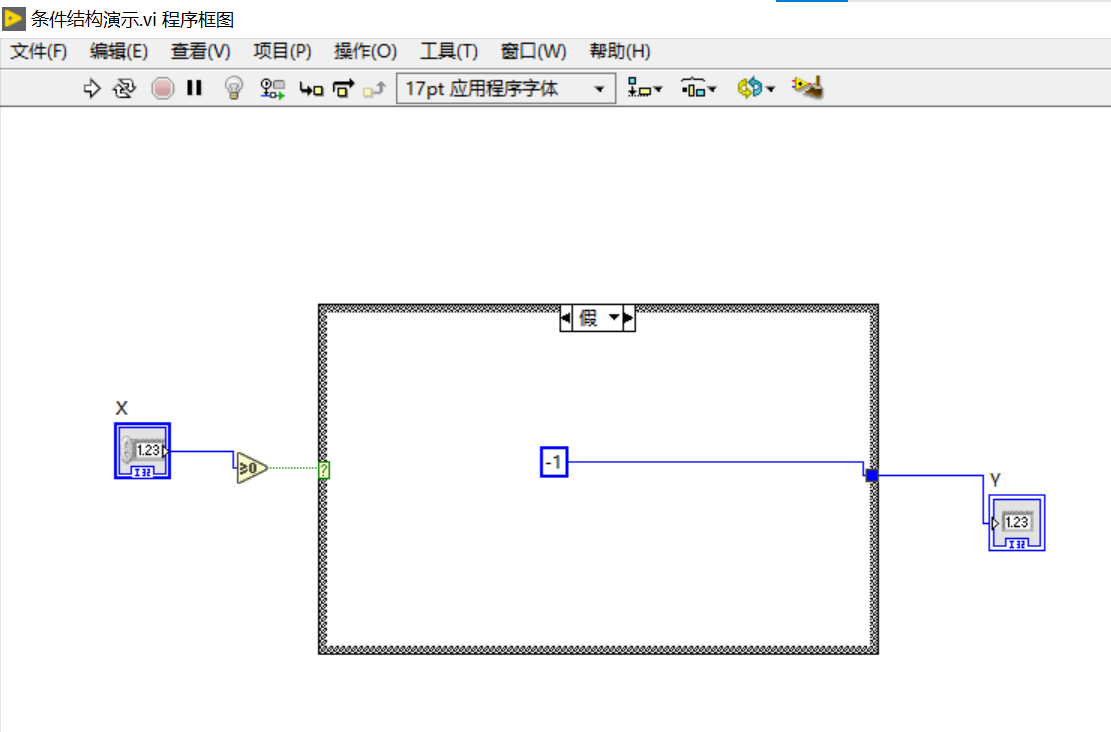

 x<0分支

         在上图中对于输入的数值x，根据其值与0进行比较的结果作为条件结构的输入，如果其值大于等于0，则输出y值为10，否则输出y值为-1。

        注意，此种情况也可以直接输入一个错误簇（LabVIEW内置的数据类型，本质上为一种结构体类型），其会自动分为错误和无错误两个分支，然后在两个分支中分别写入对应的处理代码即可。

三、示例1运行效果

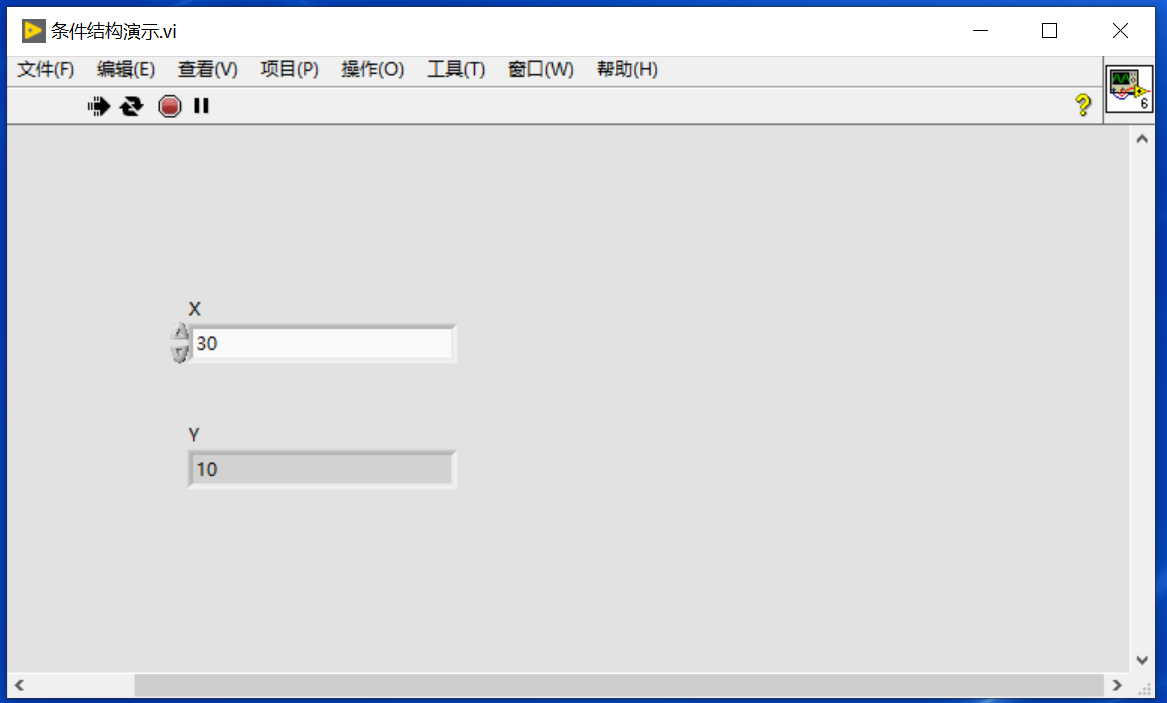

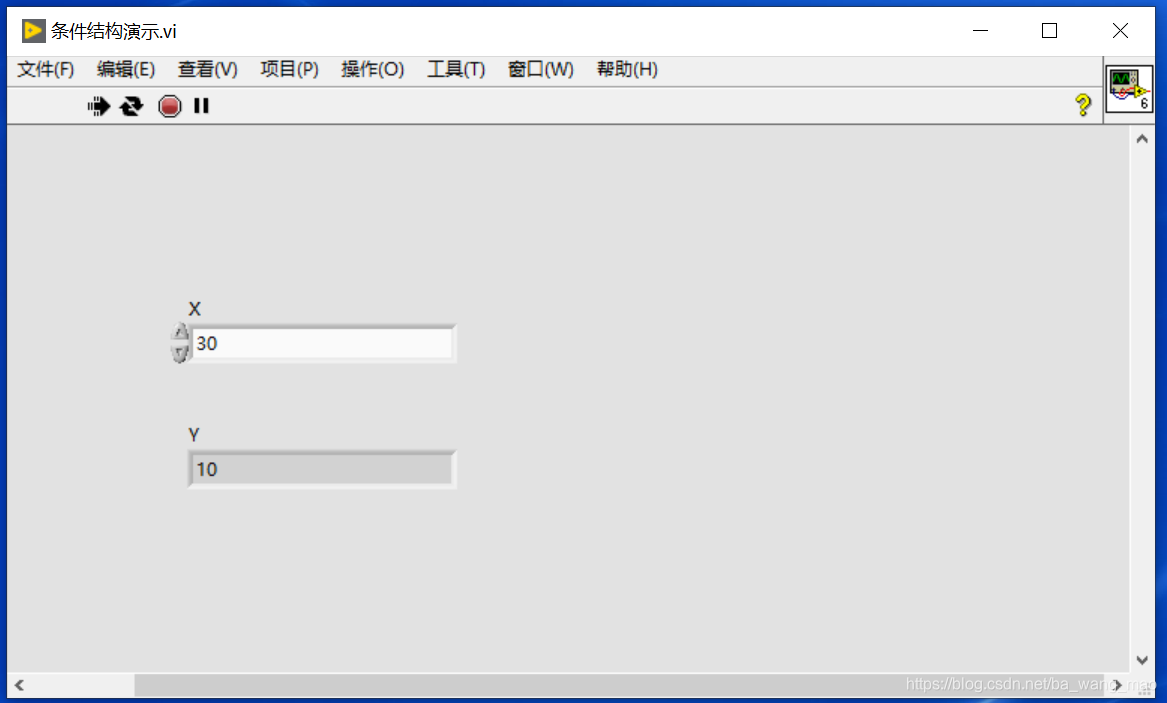

    运行，X输入30，Y输出10

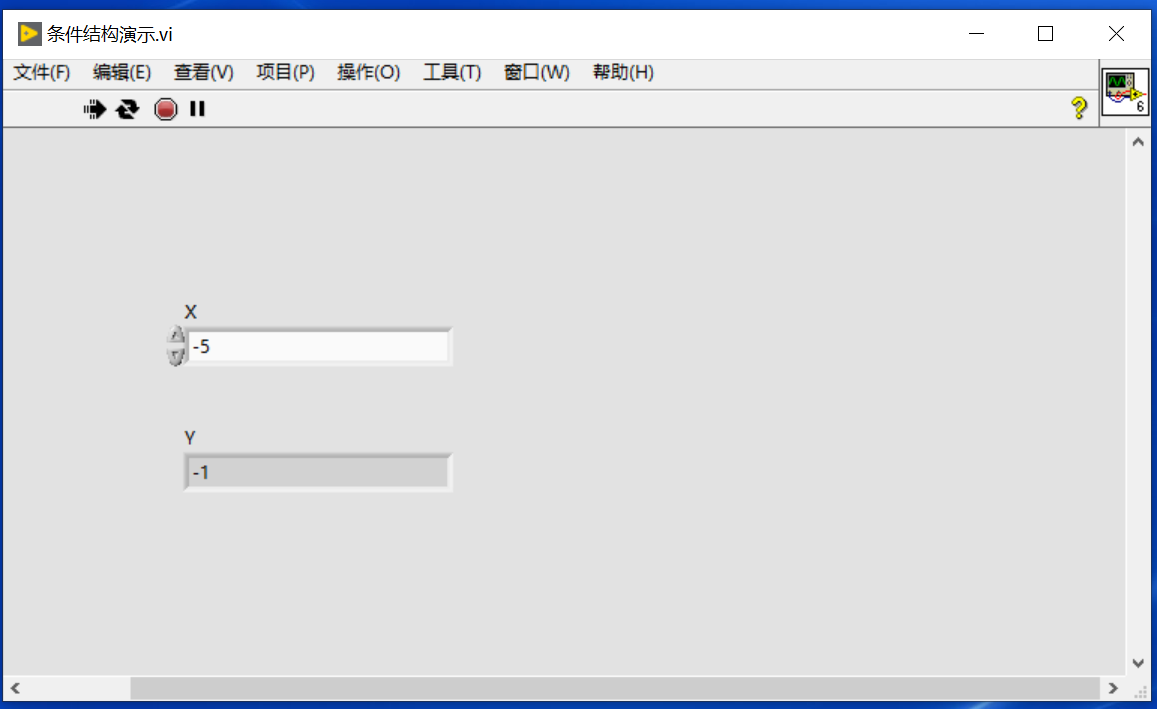

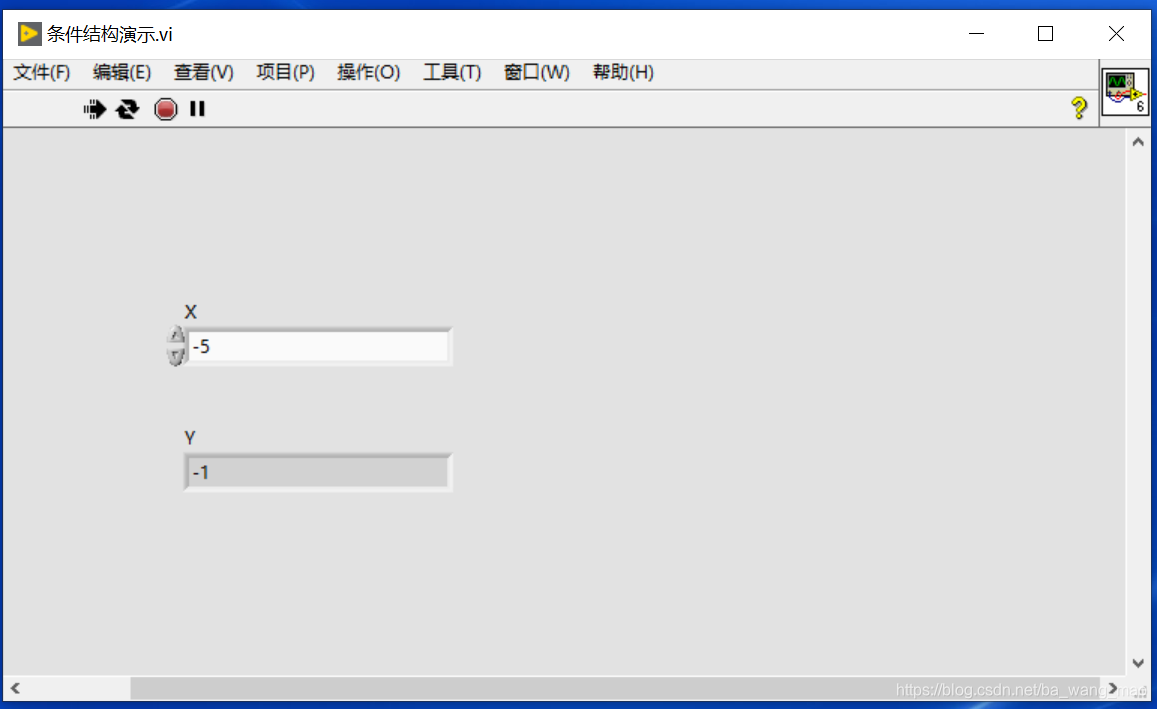

  运行，X输入-5，Y输出-1

四、示例2：数值型的条件输入

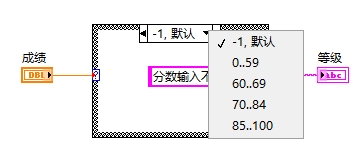

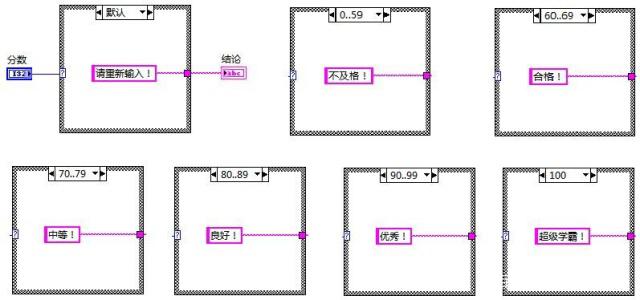

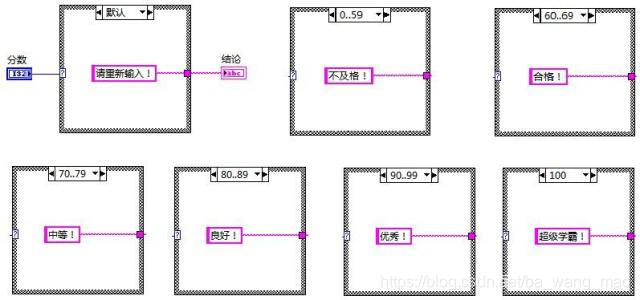

        对于数值型的条件输入，由于计算机在做数值比较时存在着精度原因，其只允许输入整数数值，包括有符号和无符号整型数值，若输入单/双精度类型时将会自动转换为有符号整数。此时可以输入单个数字，也可以输入一段区间的数值。示例程序框图代码如下图所示：





        上图中对于输入的分数值，根据其所在的区间段或值得出最终的结论信息，涉及到了单个数值、区间段及默认情况的处理。

        注意，对于整数数值输入，在分支中符号“.”表示选择一段区间，如“60.69”表示的是所有大于等于60且小于等于69之间的整数，“.60”表示的是所有小于等于60的整数；符号“,”表示多个数值的选择，如“2，5，8”表示当条件等于2、5、8时选择这个分支。

五、示例3：枚举型的条件输入

        这种枚举型的条件输入，在LabVIEW中应该是最正宗的条件结构了，类似于C语言的“switch……case……”结构，并且在创建分支时，可在右键菜单中选择“为每个值添加分支”，此时程序会自动为枚举类型输入变量中的每个值创建一个分支框，省去了手动添加每个分支的过程，添加分支后，再将其中的一个分支设置为默认分支即可。一个简单的示例程序框图代码如下图所示：

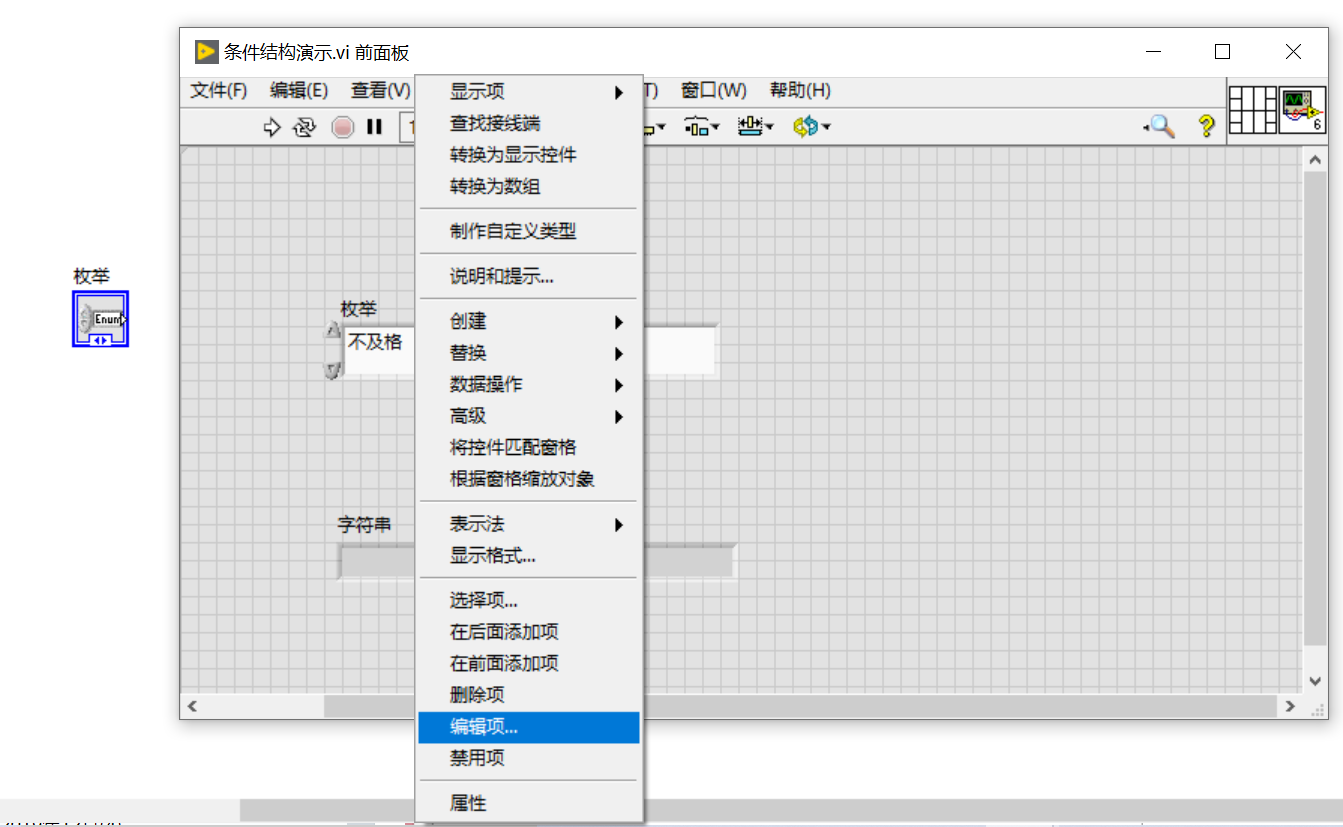

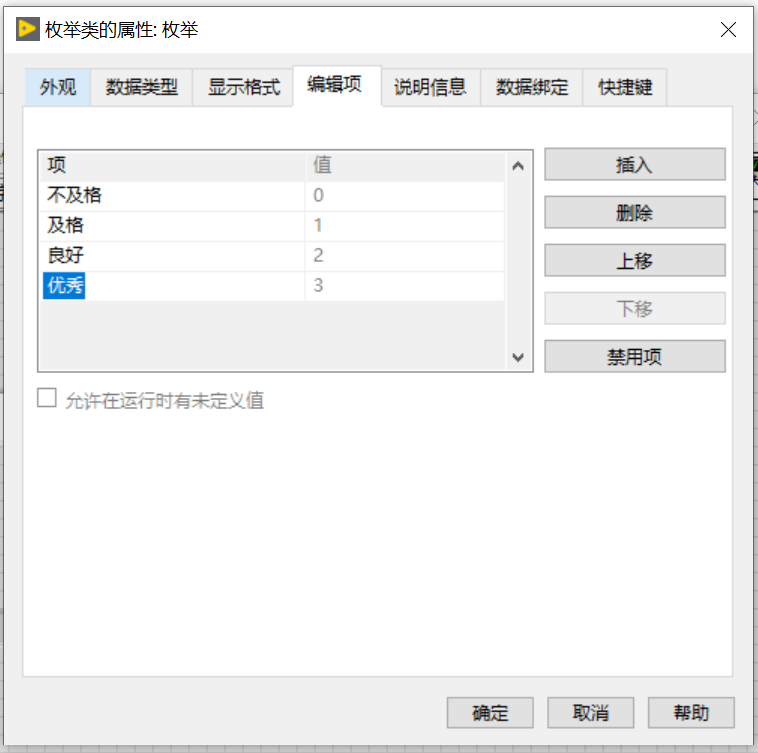

创建枚举类型右键选择编辑项

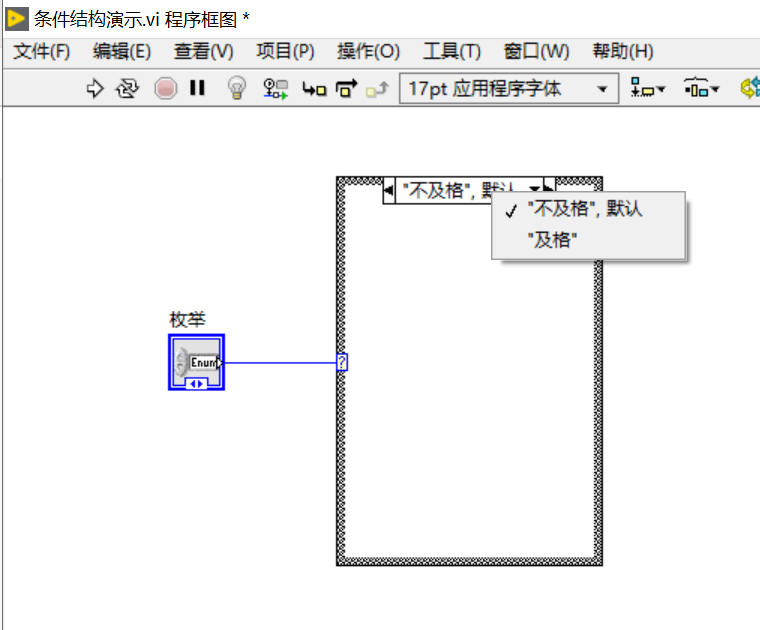

 条件结构的下拉项只有2项：0---不及格；1=及格。

条件结构的下拉项要想新增加“良好”和“优秀”，还需要使用“在前面添加分支”或“在后面添加分支”。

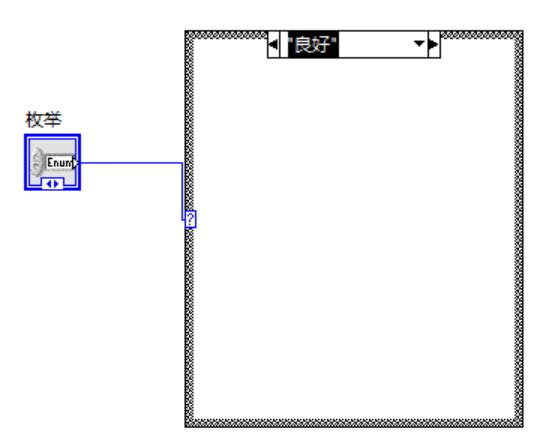

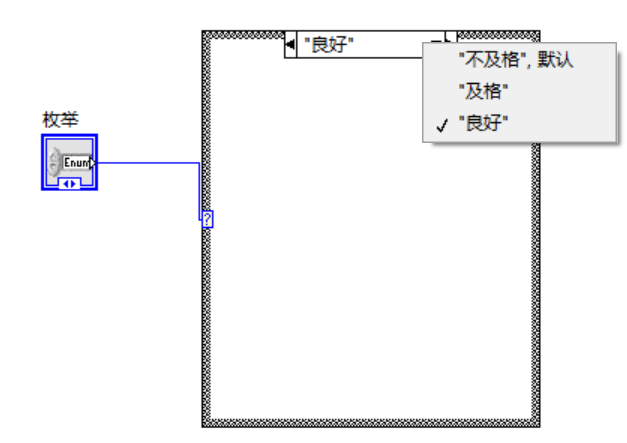

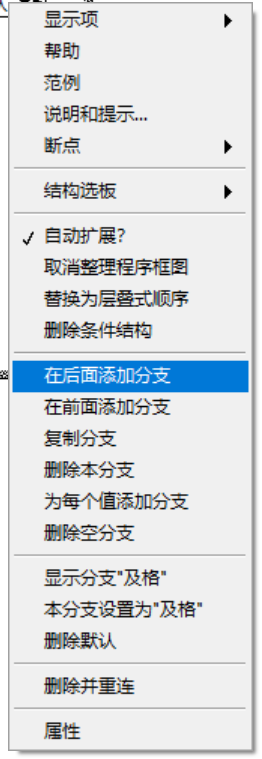

 条件结构的下拉项新增加“良好”，使用“在后面添加分支”

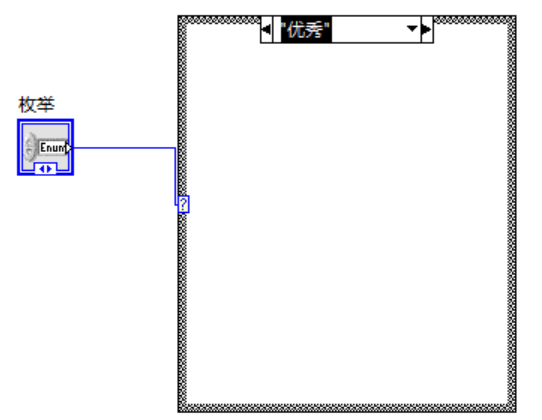

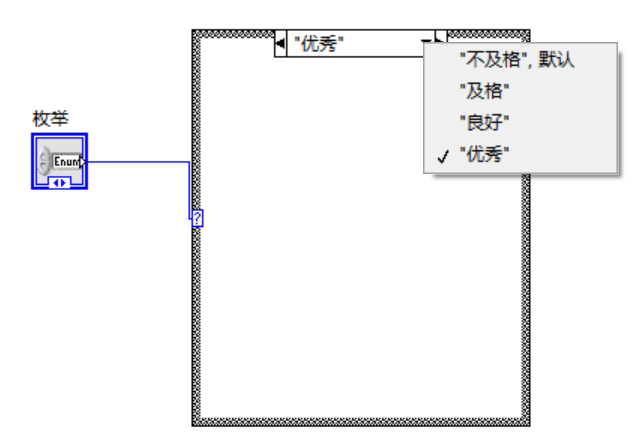

  条件结构的下拉项新增加“优秀”，使用“在后面添加分支”

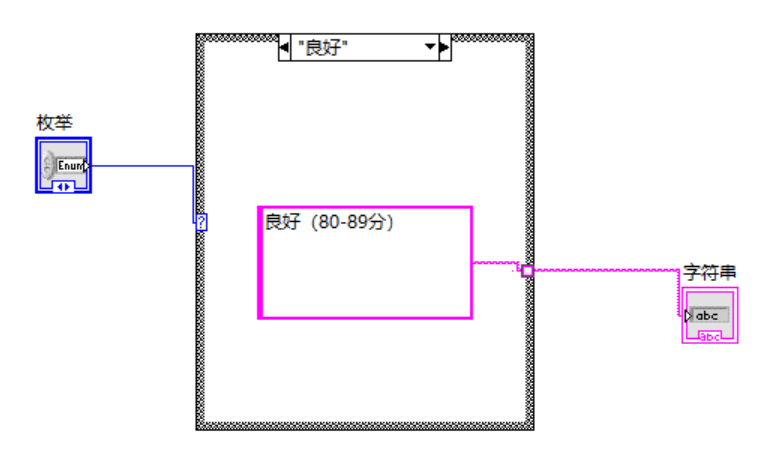

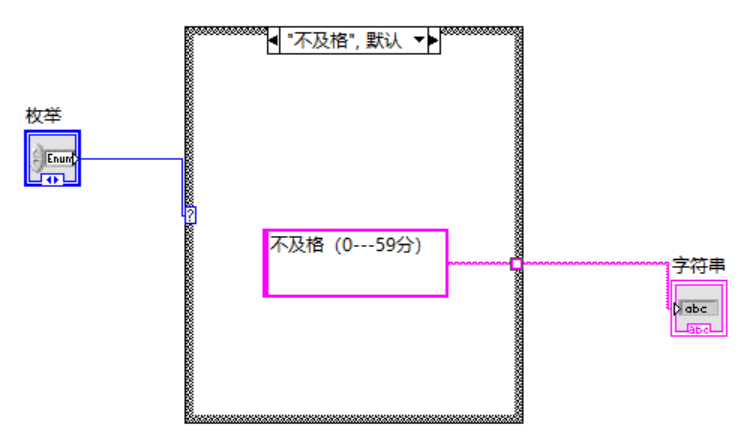

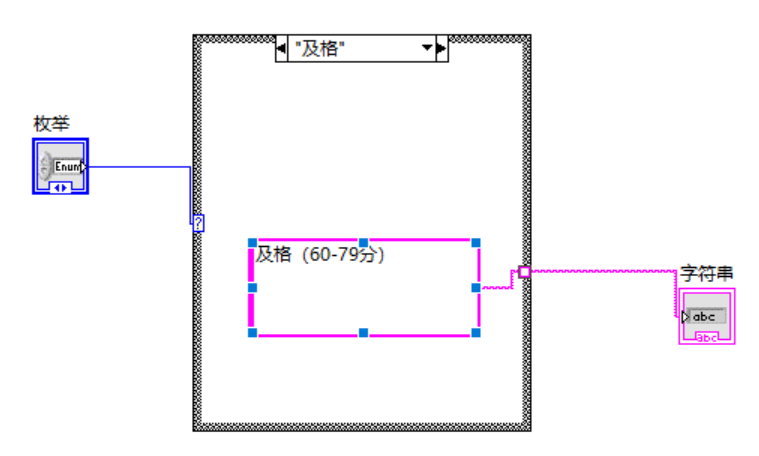

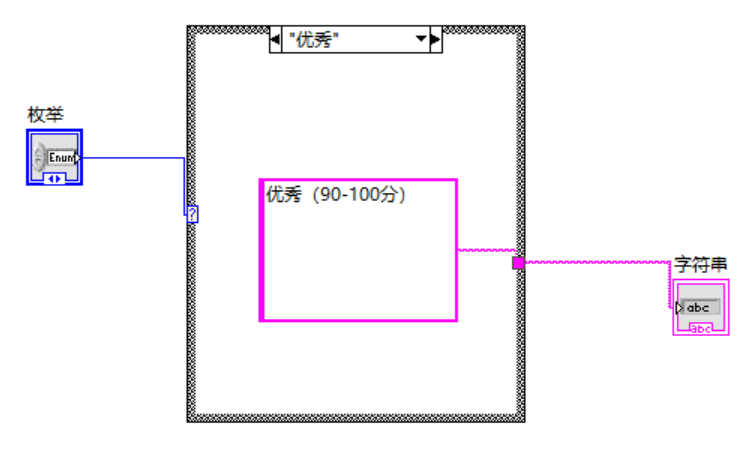

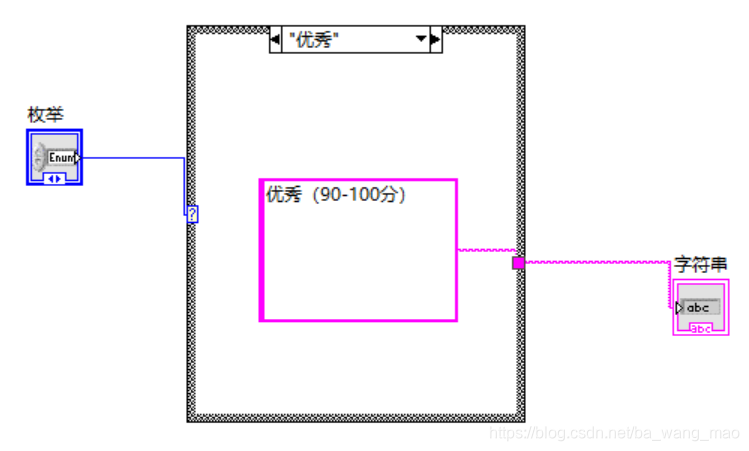

条件结构连接“枚举”为枚举类型，不同项执行不同的分支，输出不同的结果。

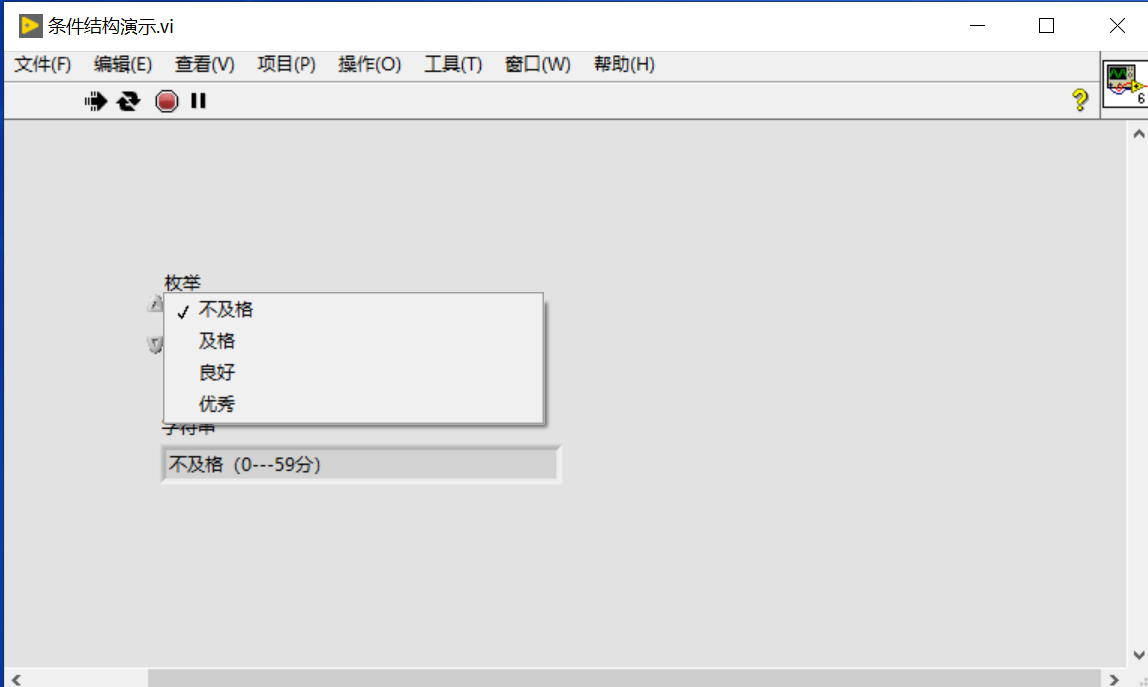

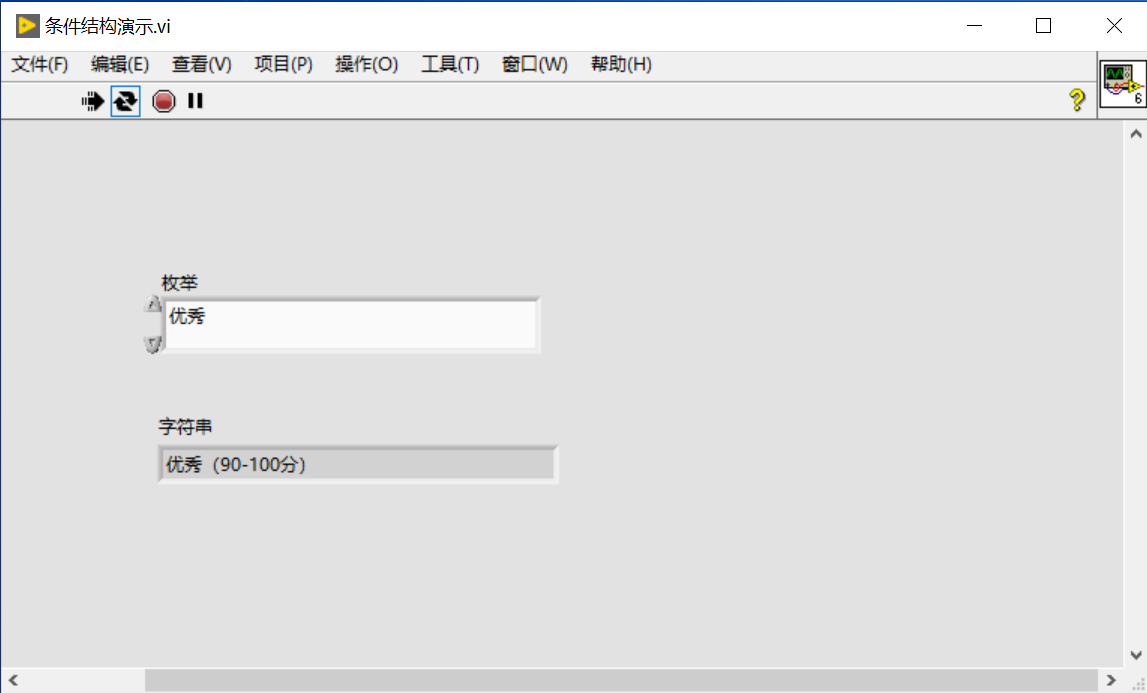

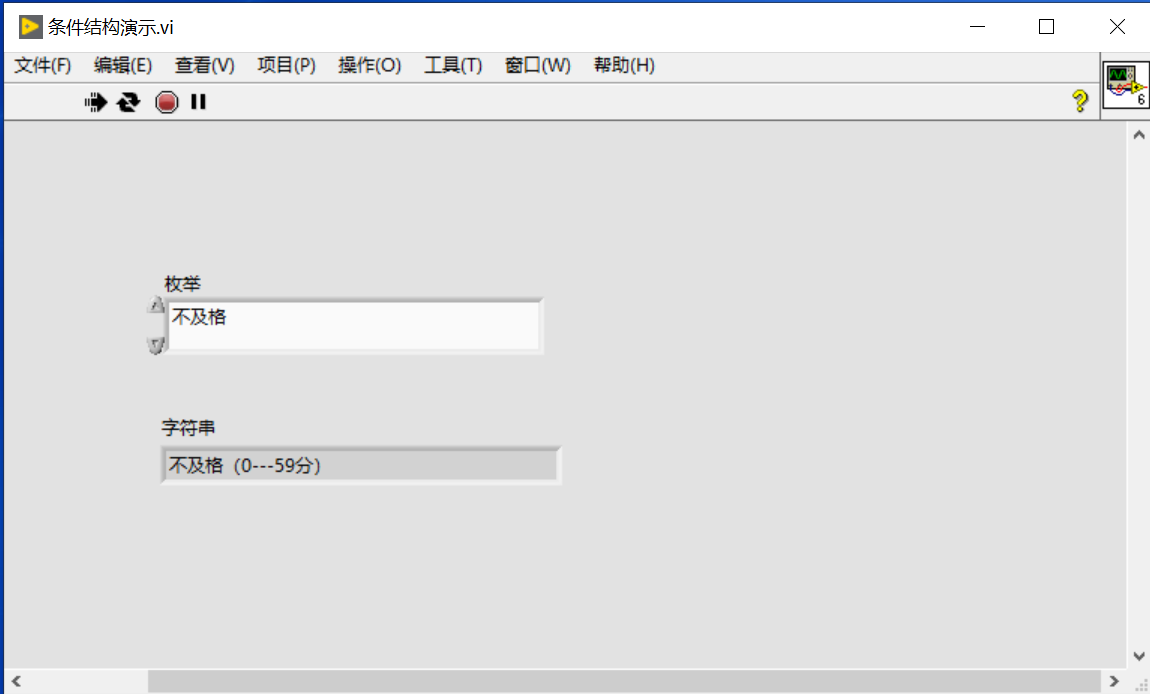

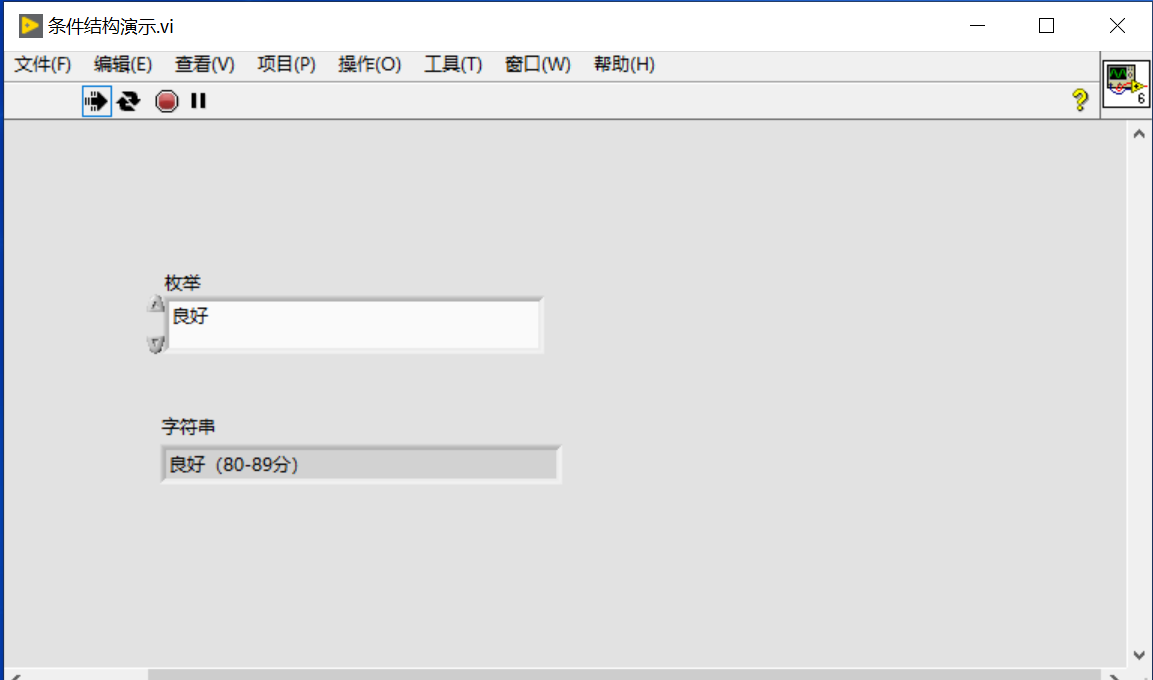

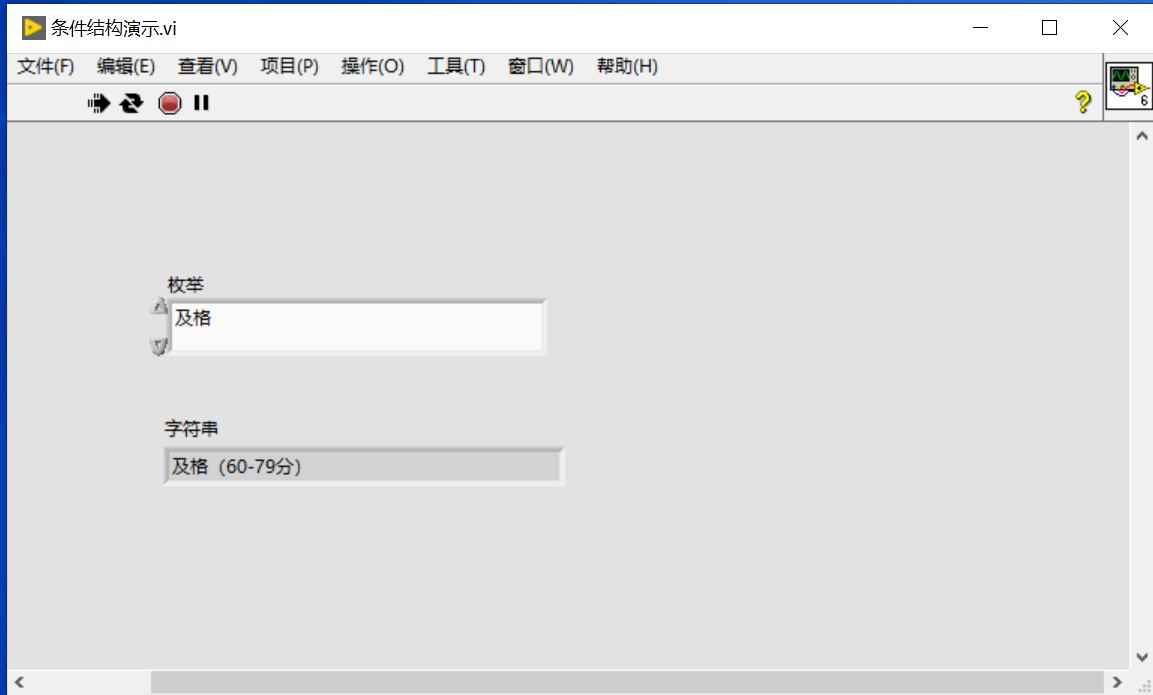

六、示例3：运行效果













七、示例4：字符串型的条件输入

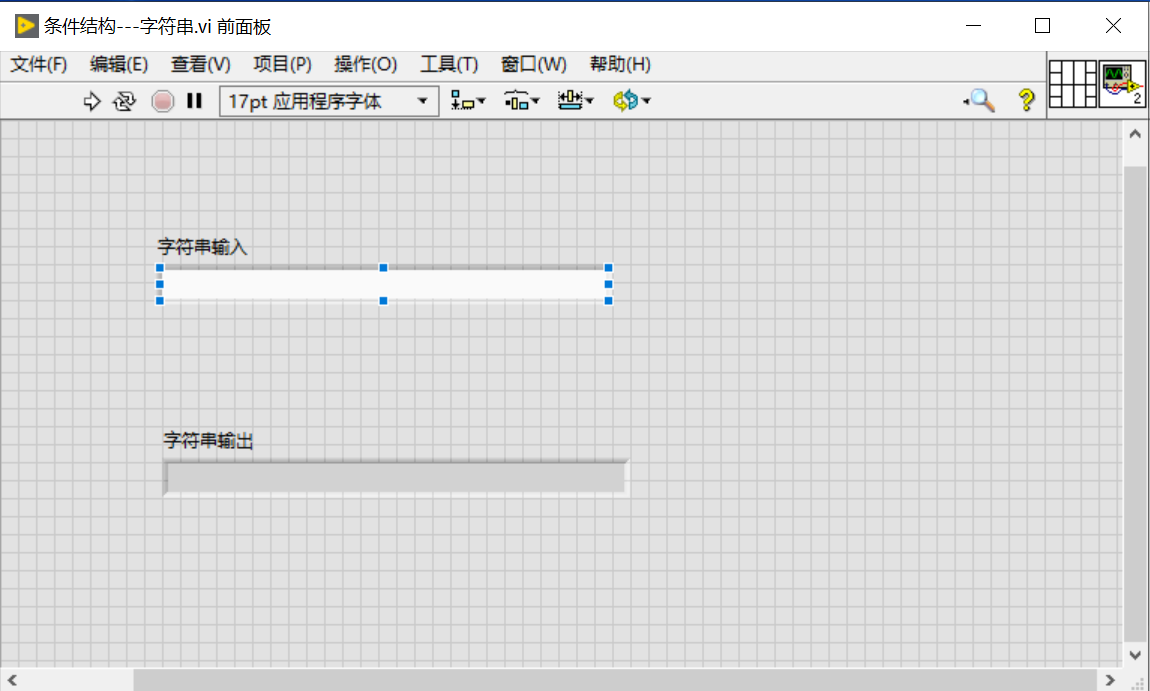

        这种分支比较简单，前面板添加1个字符串输入控件（参见：字符串输入）和字符串显示控件（参见：字符串输出）。

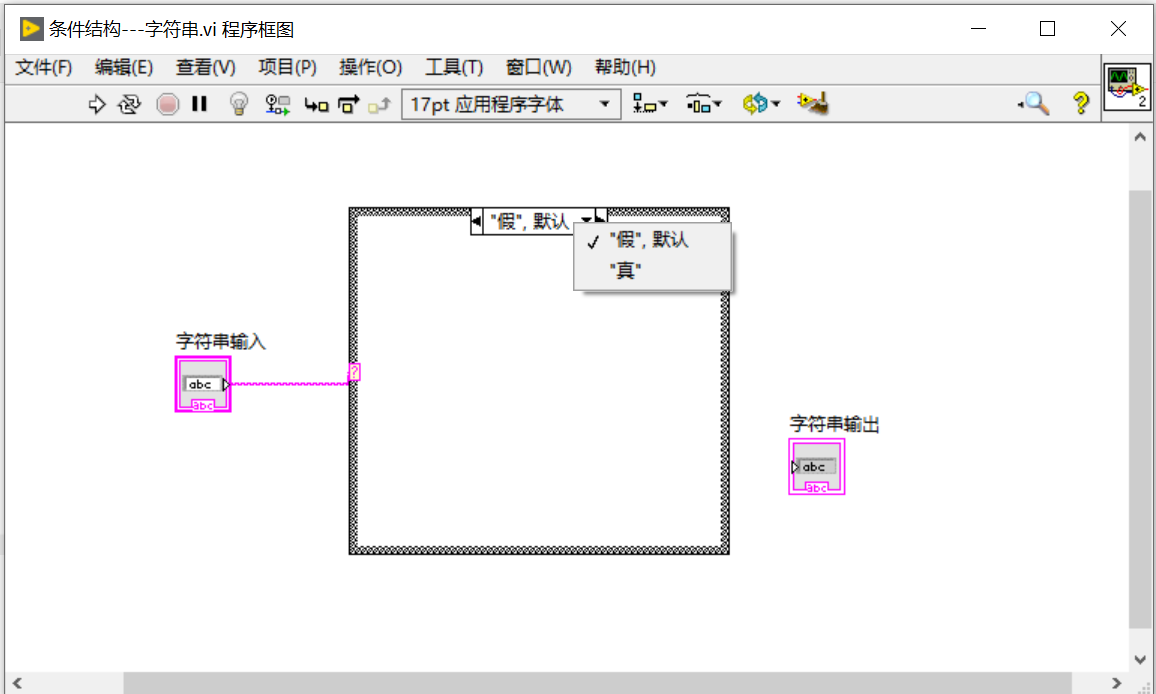

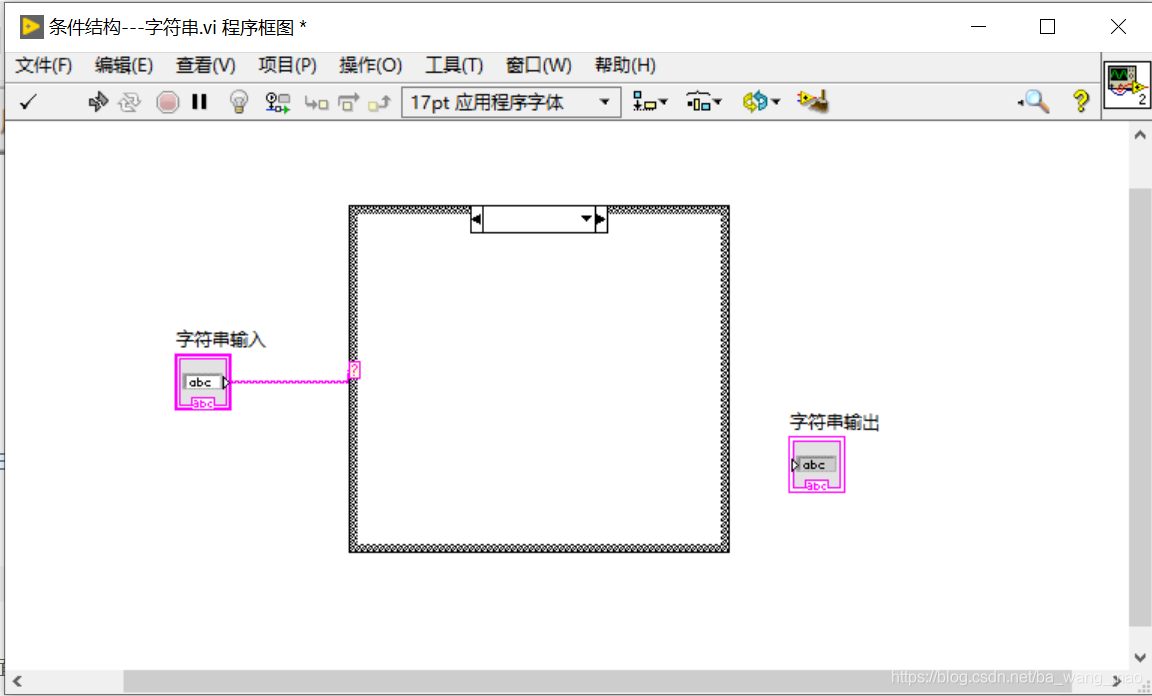

        程序面板添加1个条件结构，字符串输入和条件结构连接，参见下图，下拉项只有两项，分别是“假”字符串和“真”字符串，其中下拉项“假”字符串为默认。

          现在我们不想要下拉项中的“”假“和”真“选项，我们希望的下拉项为：

                     ”步骤1“

                     ”步骤2“

                     ”步骤3“

                     ”步骤4“

           其中，步骤1为默认，以下是操作步骤。

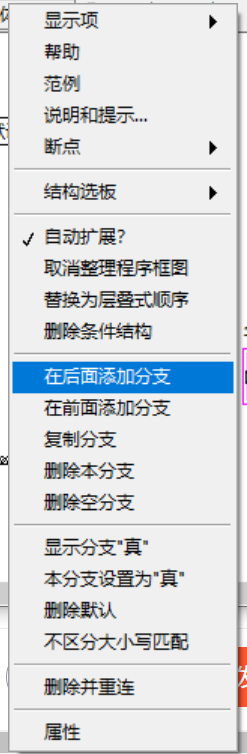

1、选中"后面添加分支"

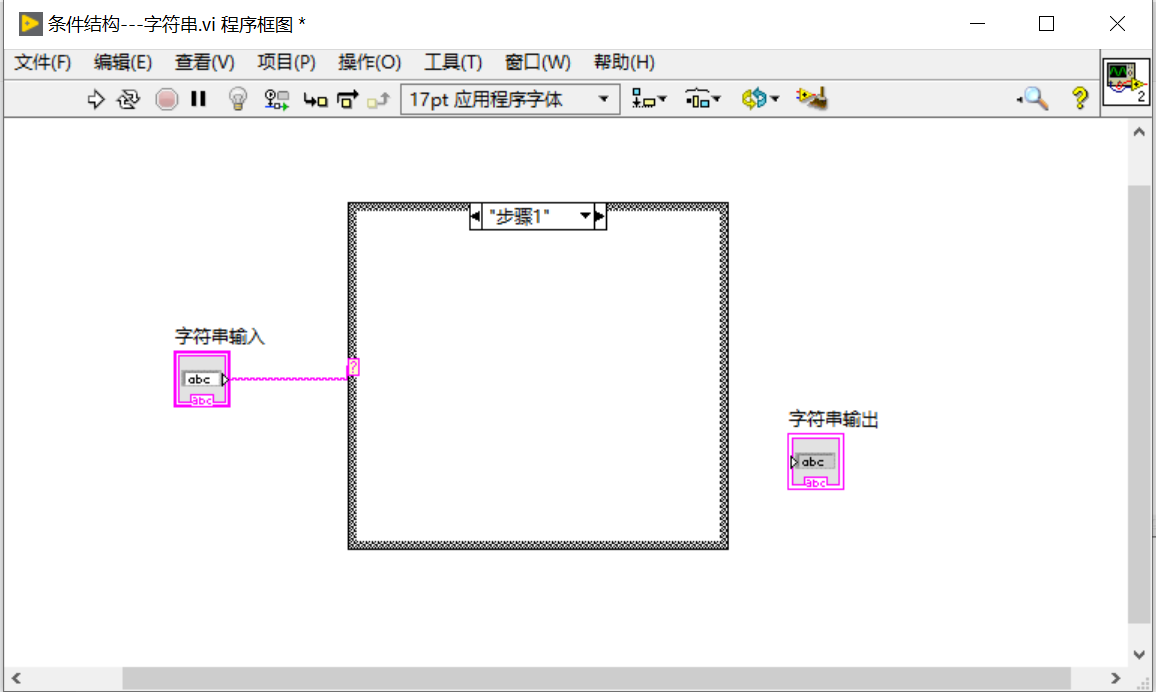

 在下拉选项位置处输入”步骤1“

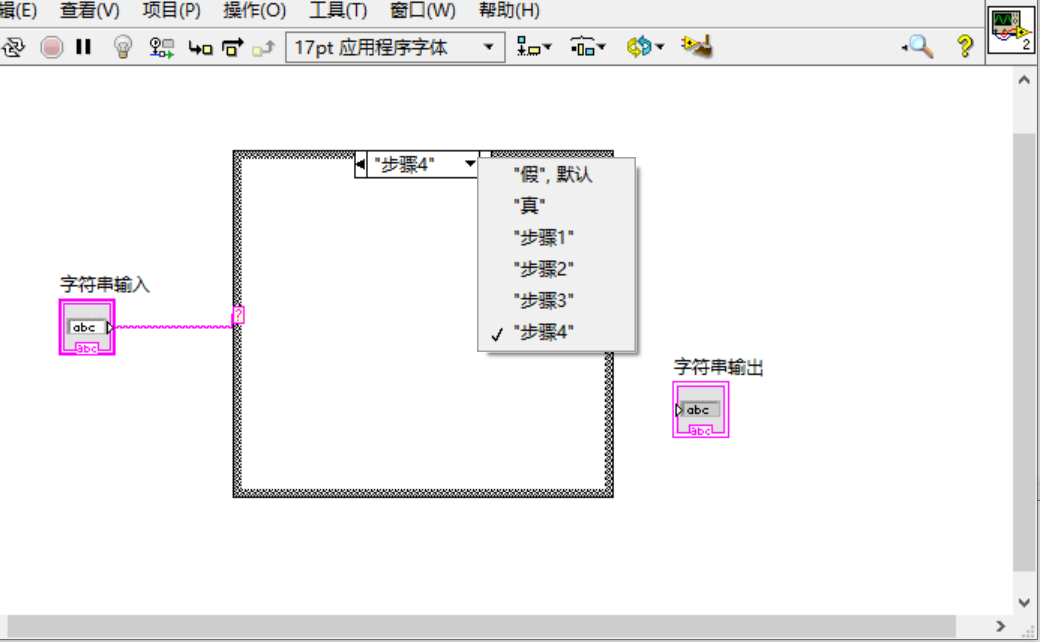

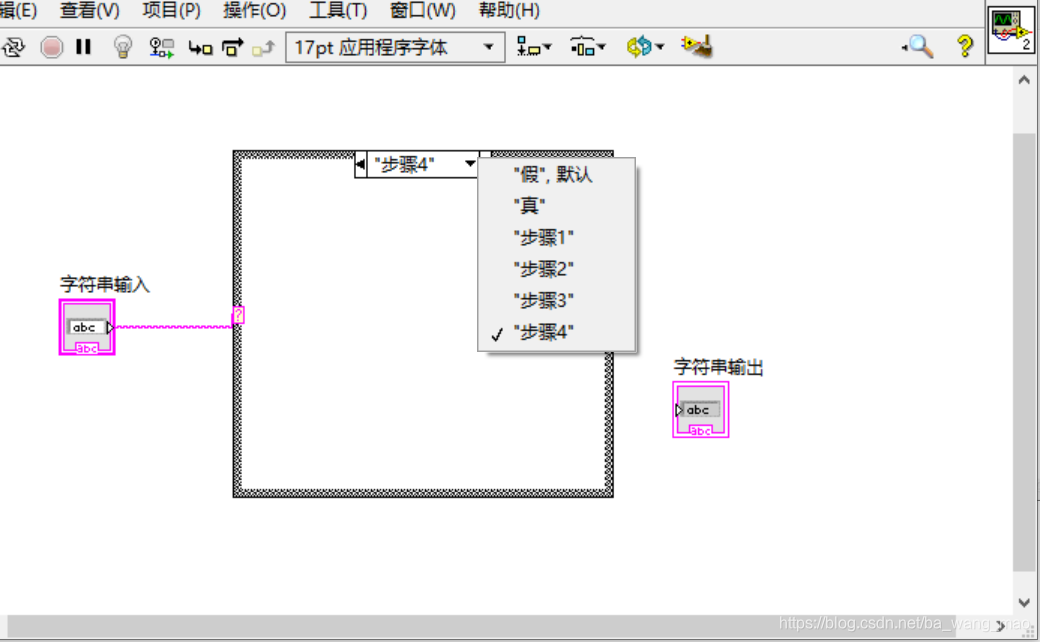

 2、重复上述步骤，在下拉选项位置处依次输入”步骤2“、”步骤3“、”步骤4“，下面是我弄好的

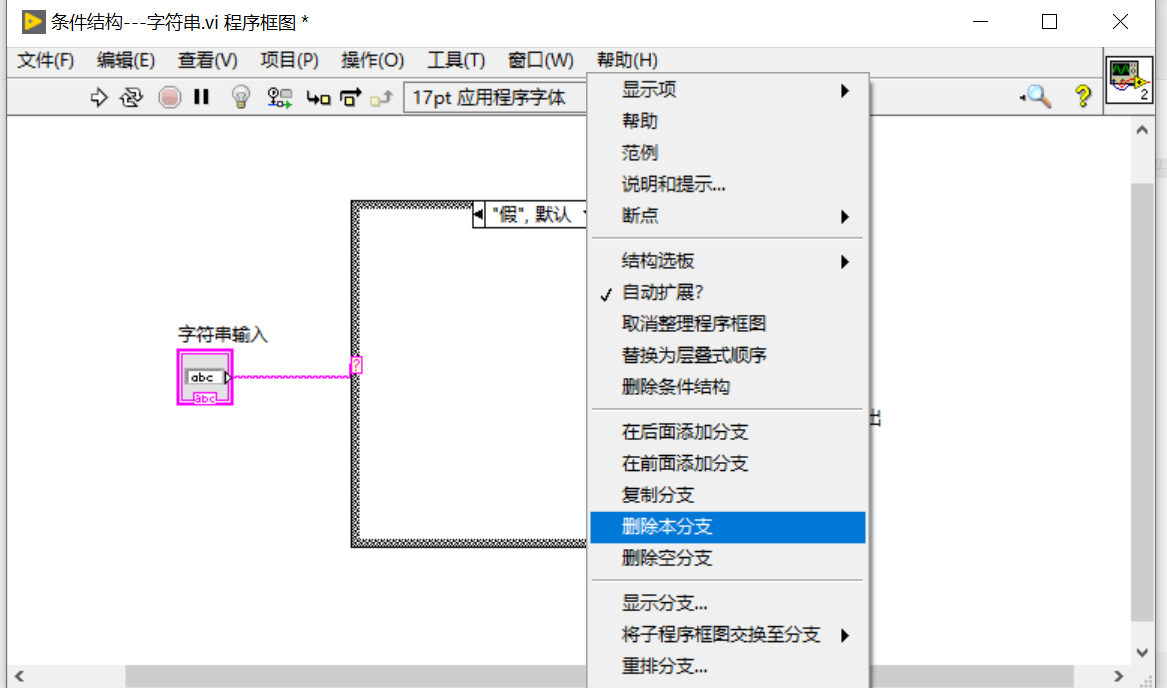

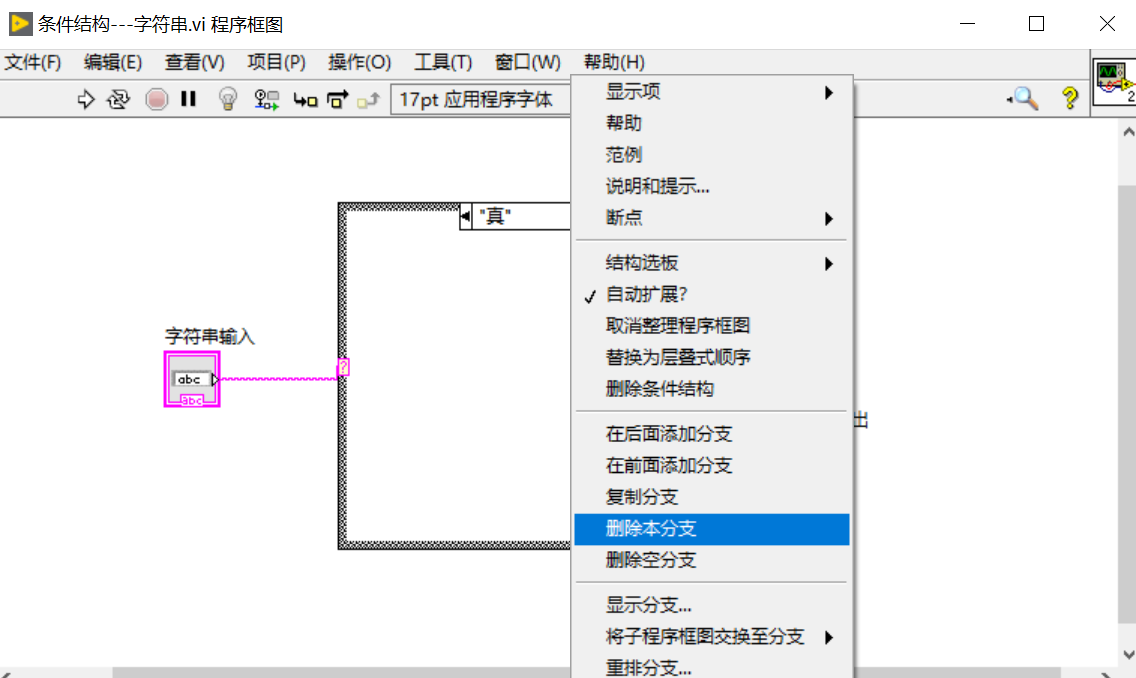

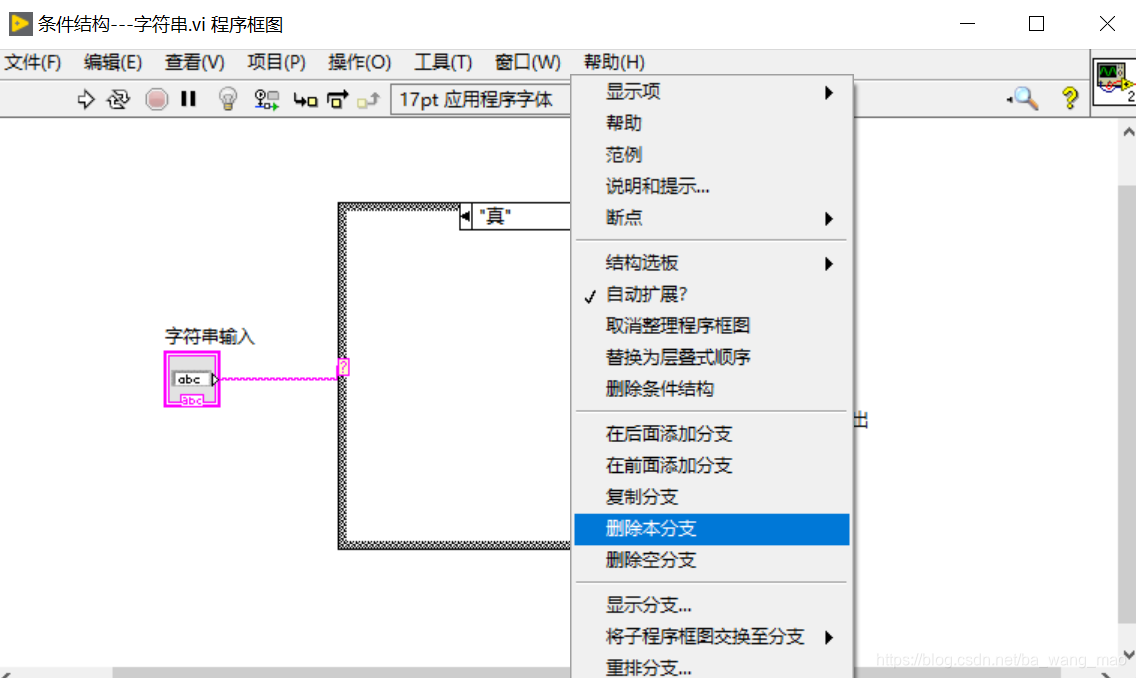

 3、切换到“真”，在真标签上单击右键，弹出下拉菜单，使用“删除本分支”，将“真”选项删除。





4、切换到“假”，在假标签上单击右键，弹出下拉菜单，使用“删除本分支”，将“假”选项删除。

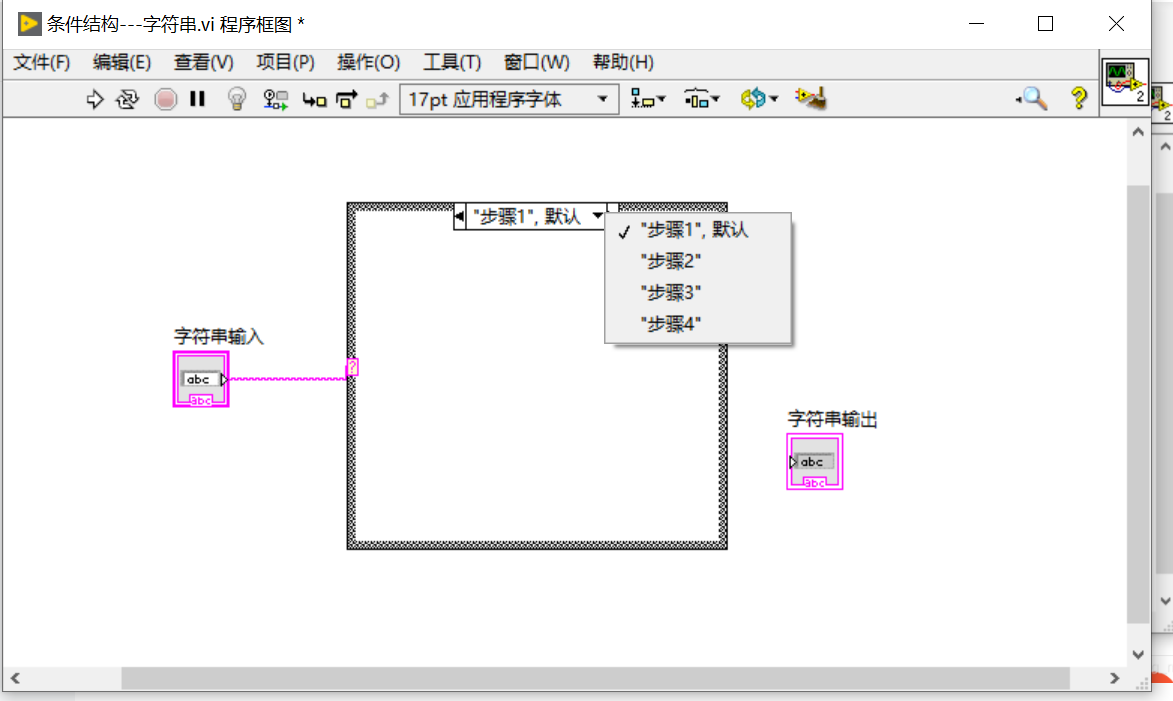

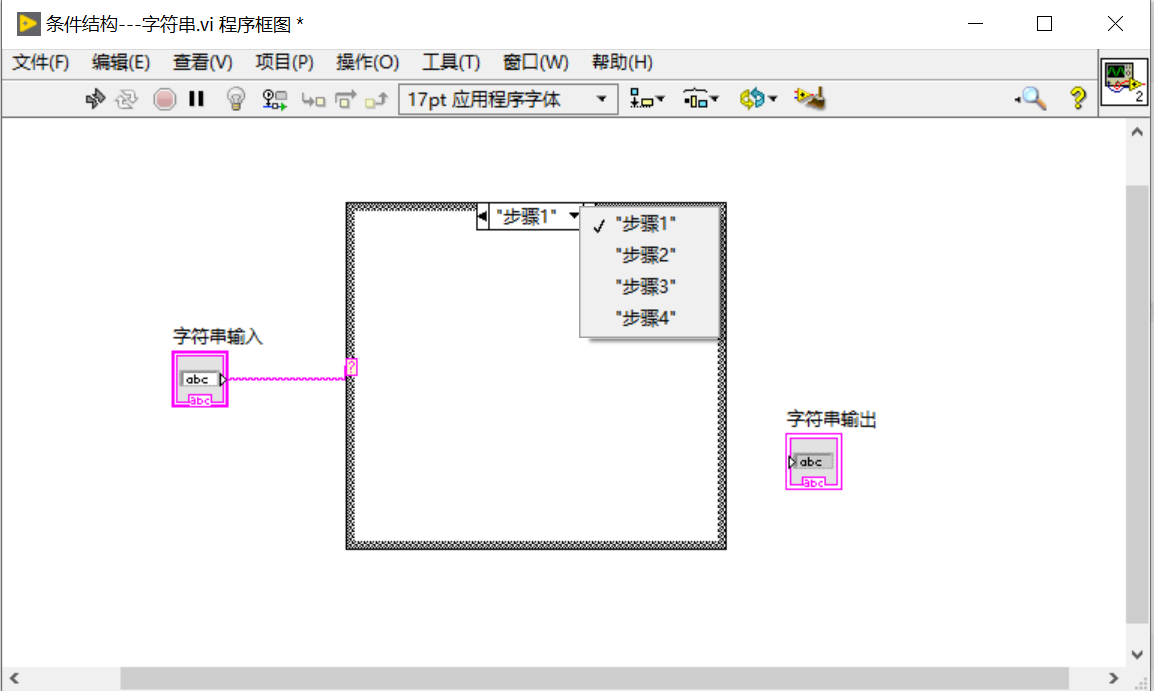

 删除完“真“和”假“，只剩下 ”步骤1“、”步骤2“、”步骤3“、”步骤4“

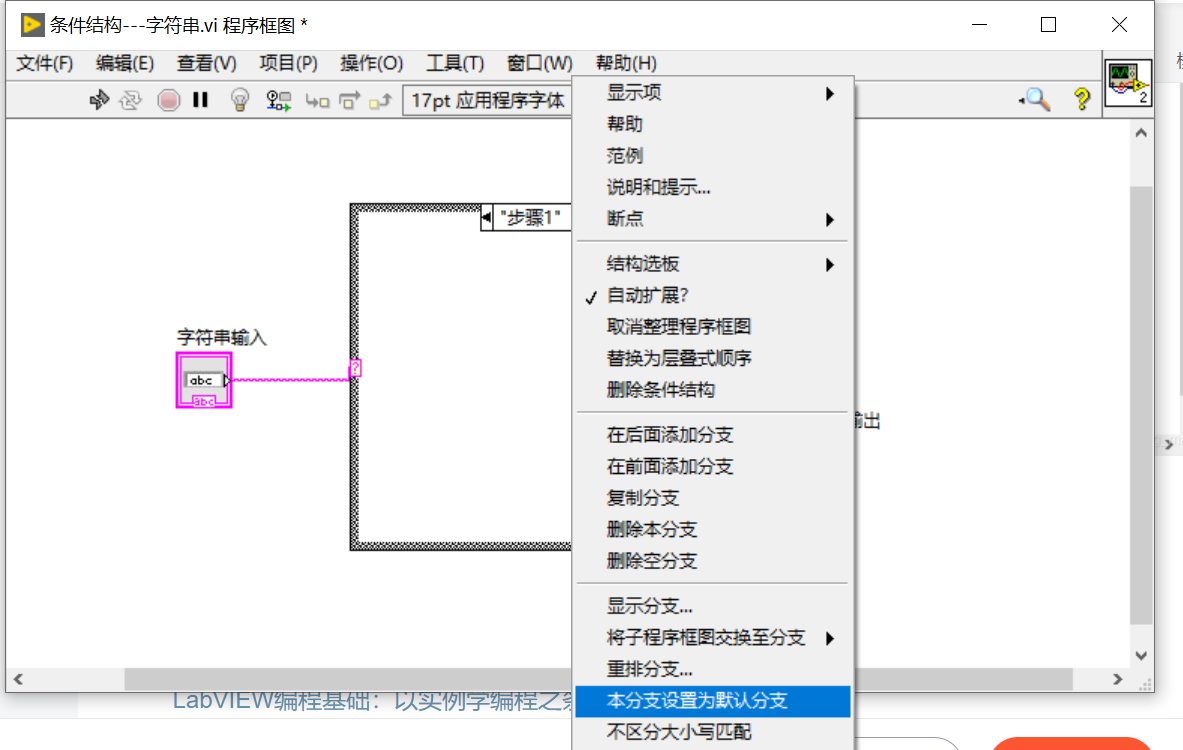

5、切换到“步骤1”，在步骤1标签上单击右键，弹出下拉菜单，使用“本分支设置为默认分支”，将“步骤1”选项设置为默认。

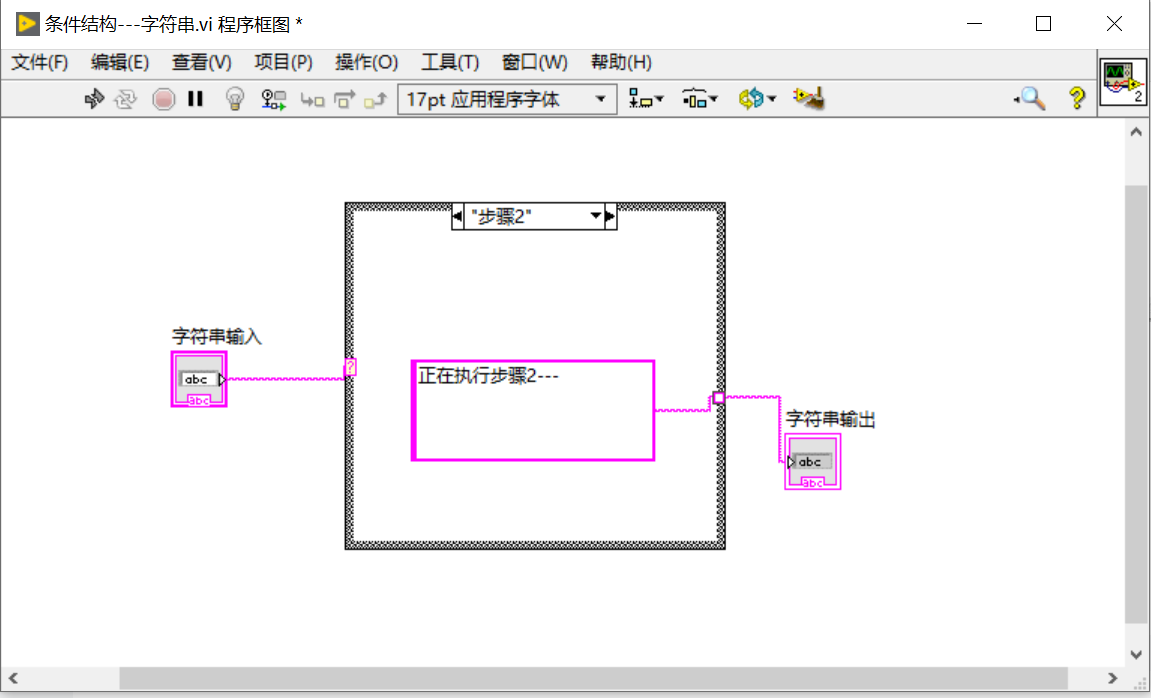

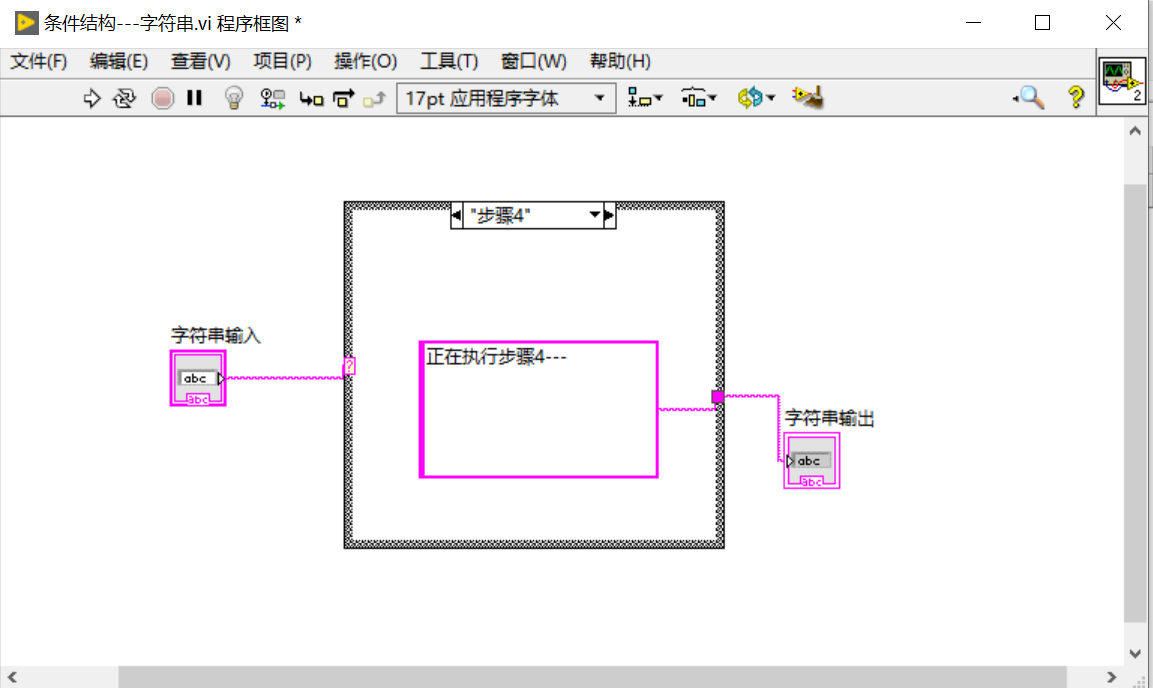

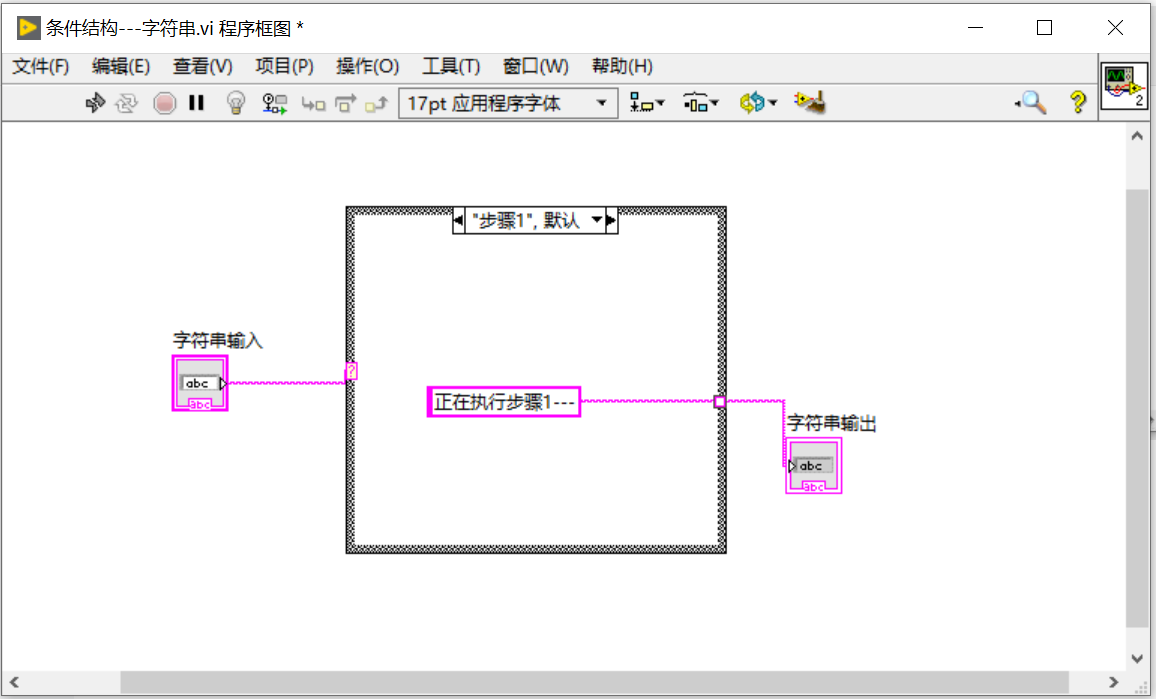

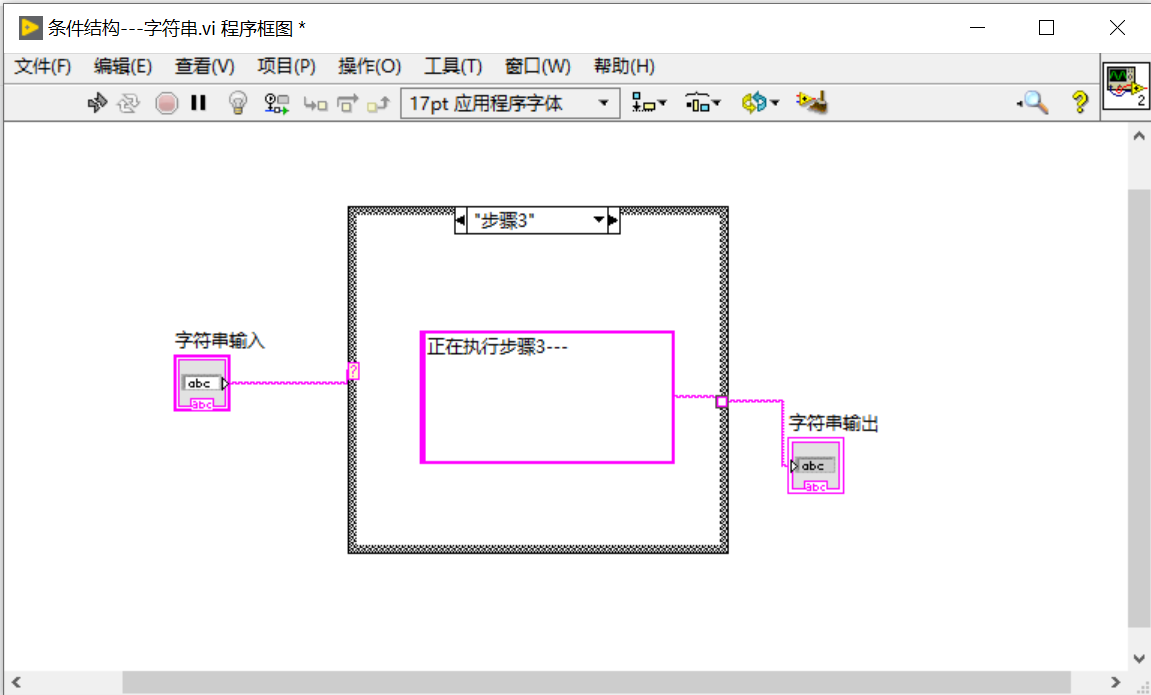

编写程序框图：











八、示例4：运行效果

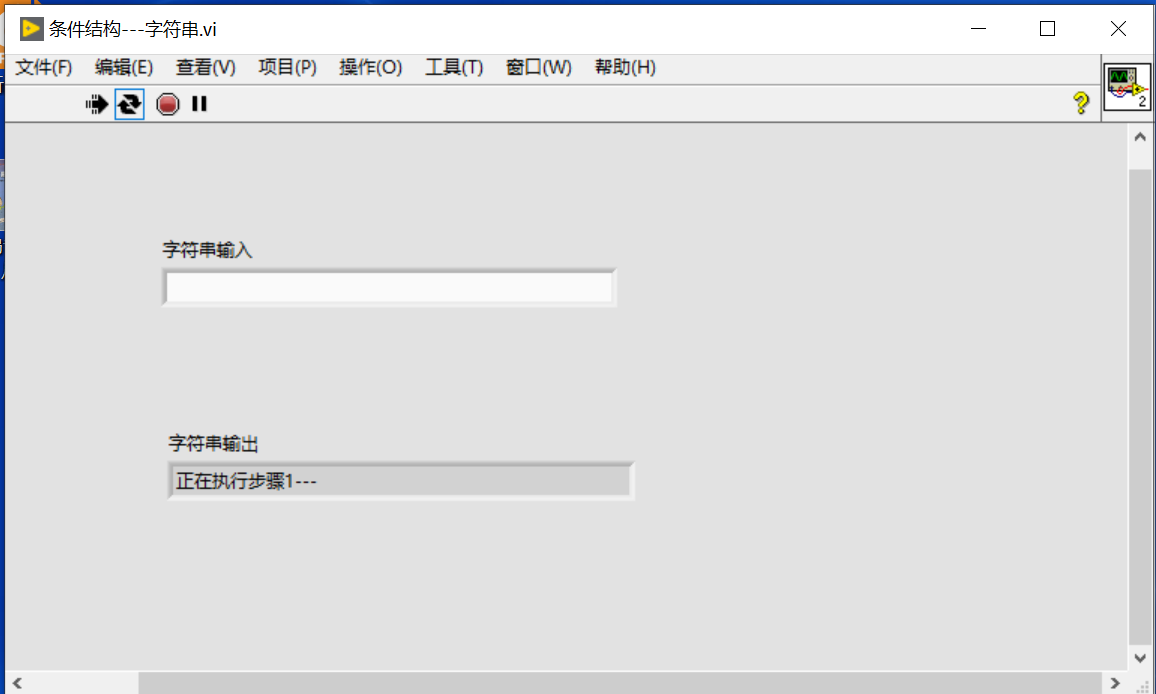

当输入值为空时，条件结构按照默认值输出

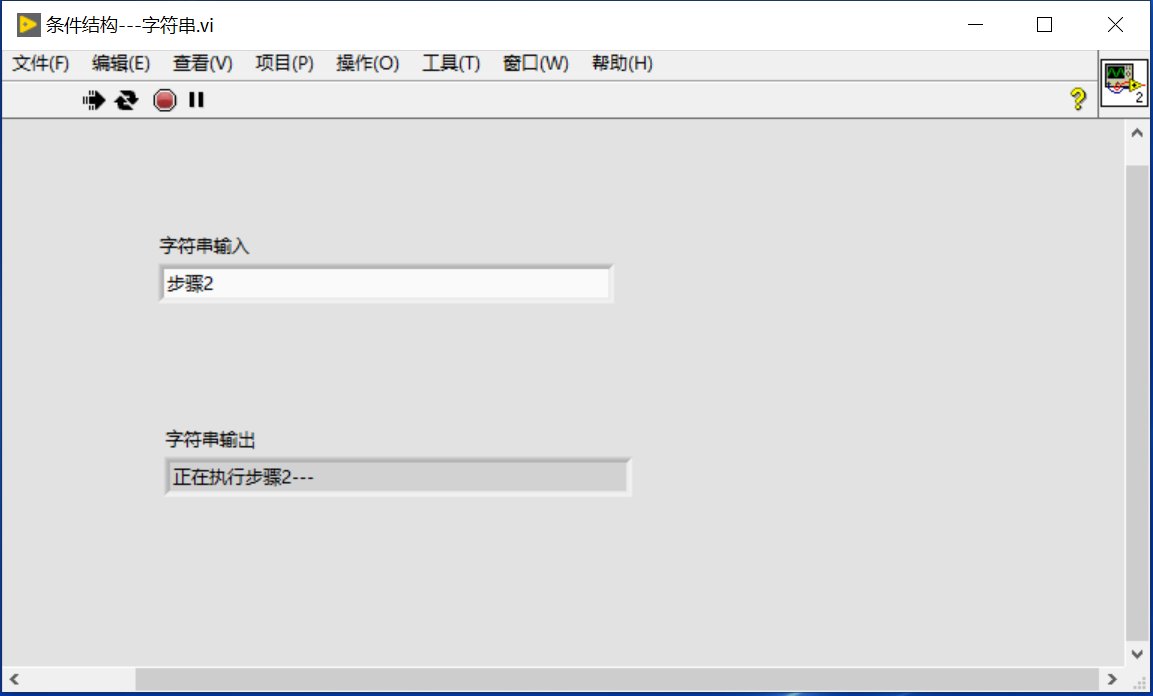

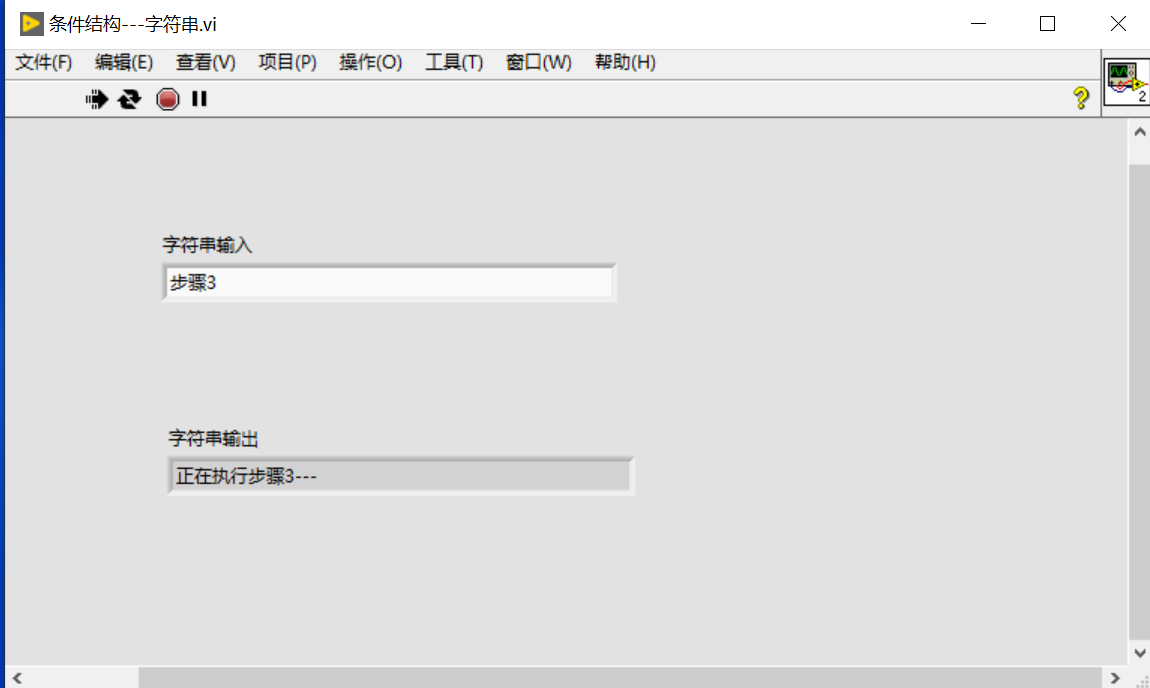

         程序中模拟显示了程序的执行过程，输入“执行步骤”信息，其值当输入“步骤1”、“步骤2”、”“步骤3“和步骤4”时，“字符串输出”控件中会显示当前程序运行信息。

        当输入其它信息时，程序会执行默认分支，在该分支中，由于在“字符串输出”数据通道的右键菜单中选择了“未连线时使用默认值”，因此“字符串输出”的值将输出为”正在执行步骤1---“。
