初次使用HC-08蓝牙模块01

article/2025/7/6 9:08:08

基础连接

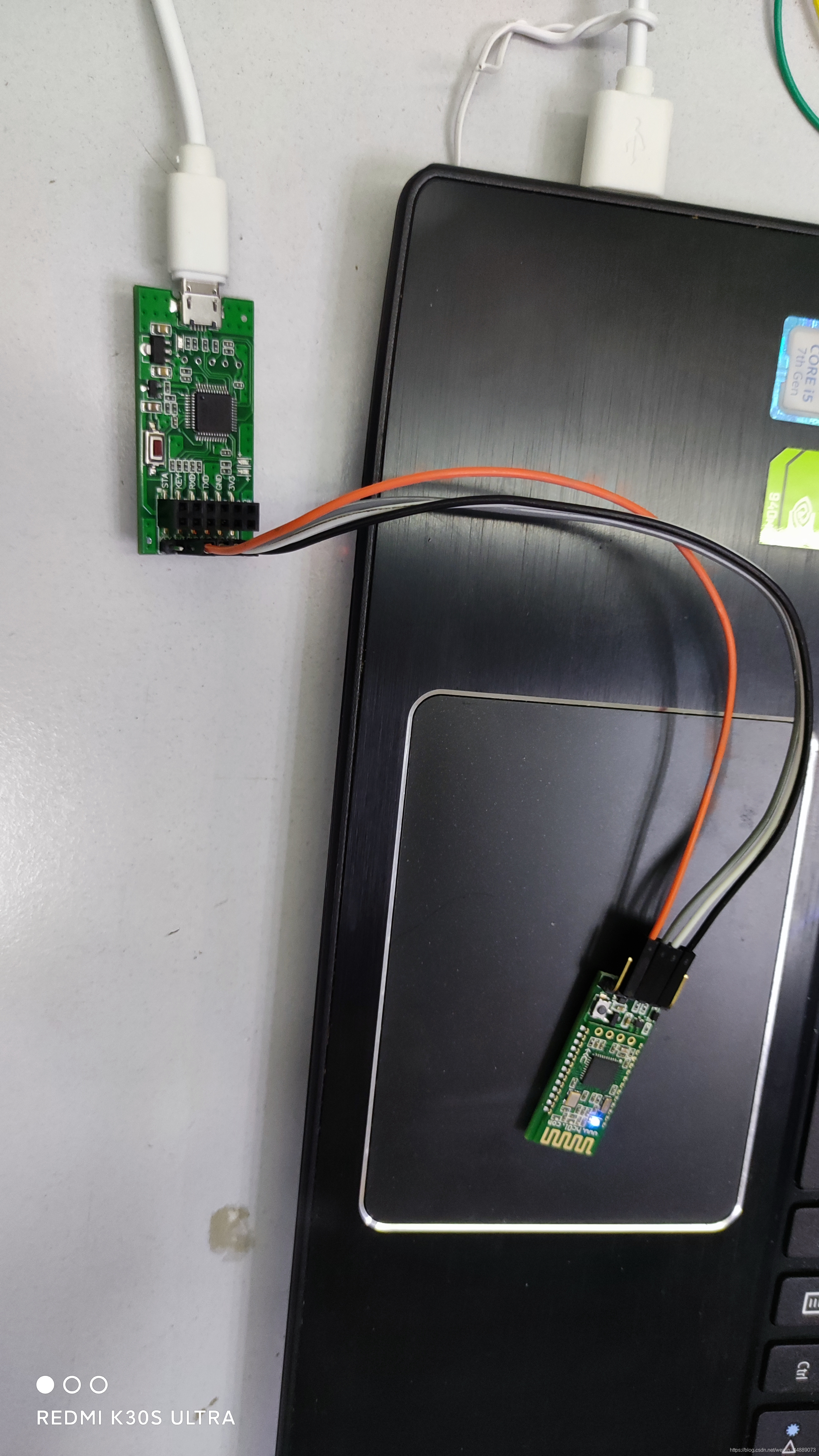

1.接线

2.测试，手机APP和测试架，成功互发AT指令即成功
在这里插入图片描述

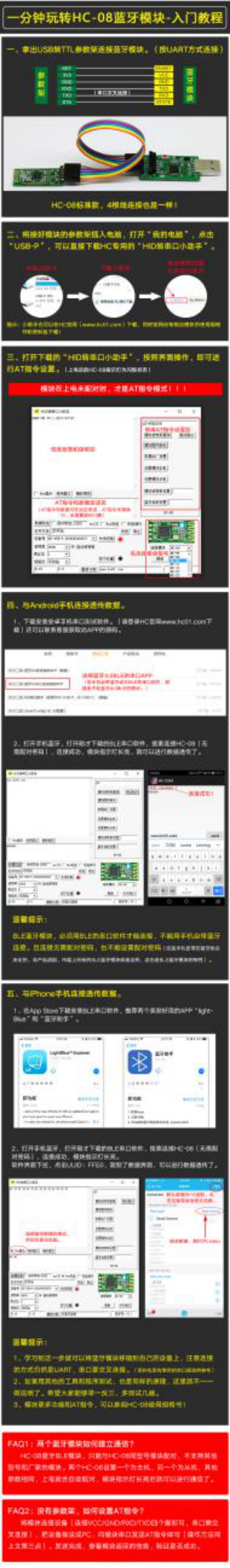

3.完整教学
在这里插入图片描述

测试结果

起初手机APP搜索不到蓝牙，以测试架为主，另一个为从，从上面的蓝灯不亮，
后面重新恢复出厂设置（在串口助手上操作即可），等待，从的蓝灯亮，手机APP上搜索到蓝牙信号，即可在手机和PC上互发指令。

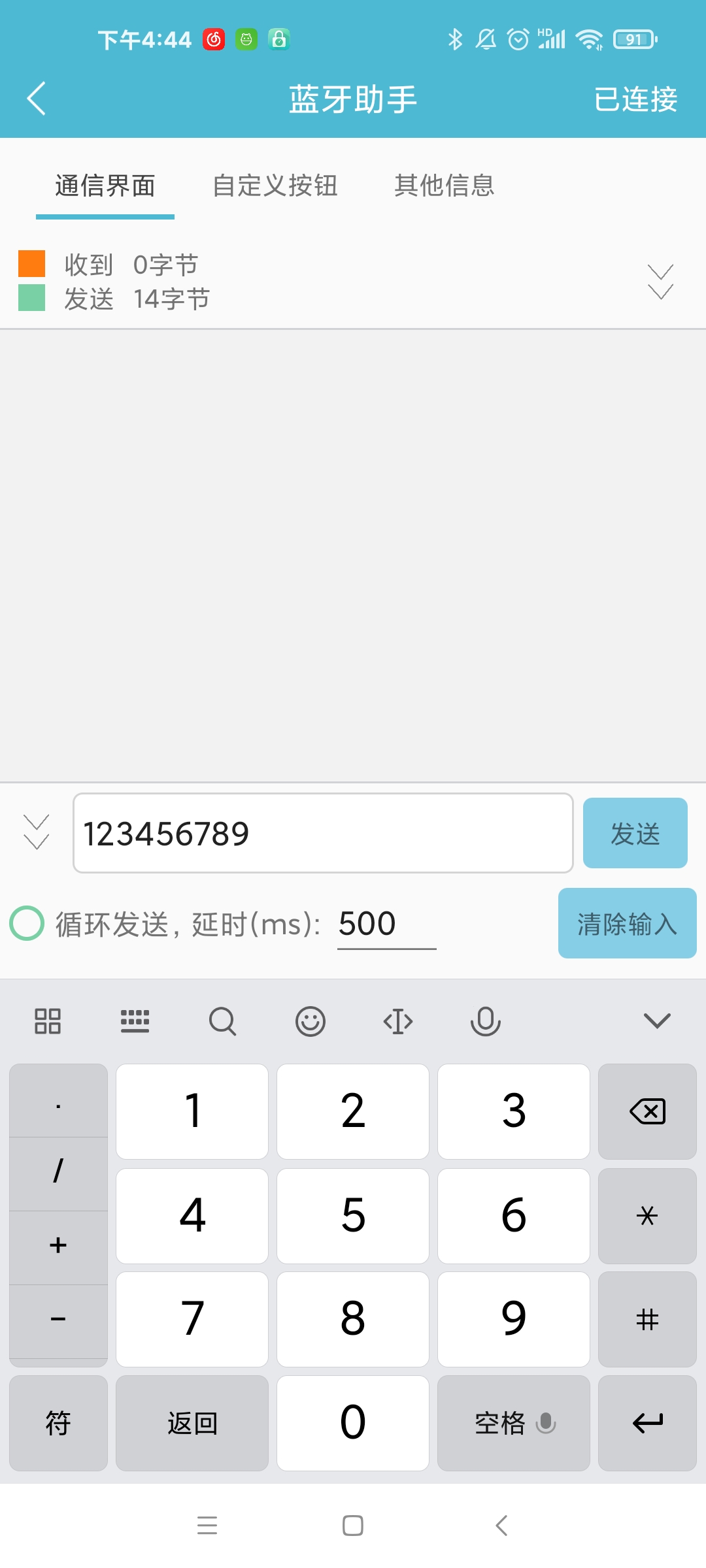

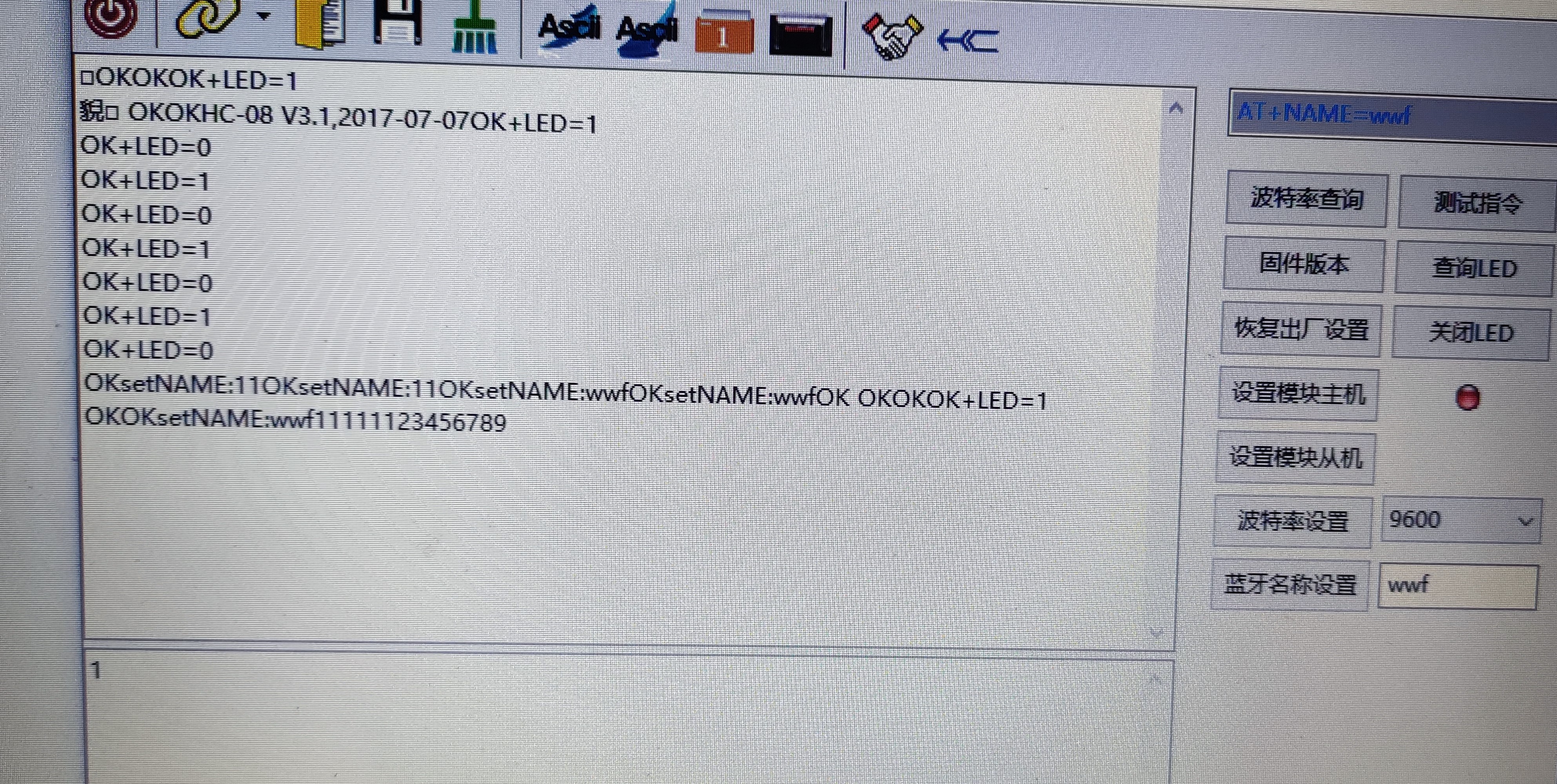

界面如下：

实际应用测试

1.51单片机的测试
官方包里面有51程序，简单通过串口控制小灯的亮灭

2.Arduino的测试

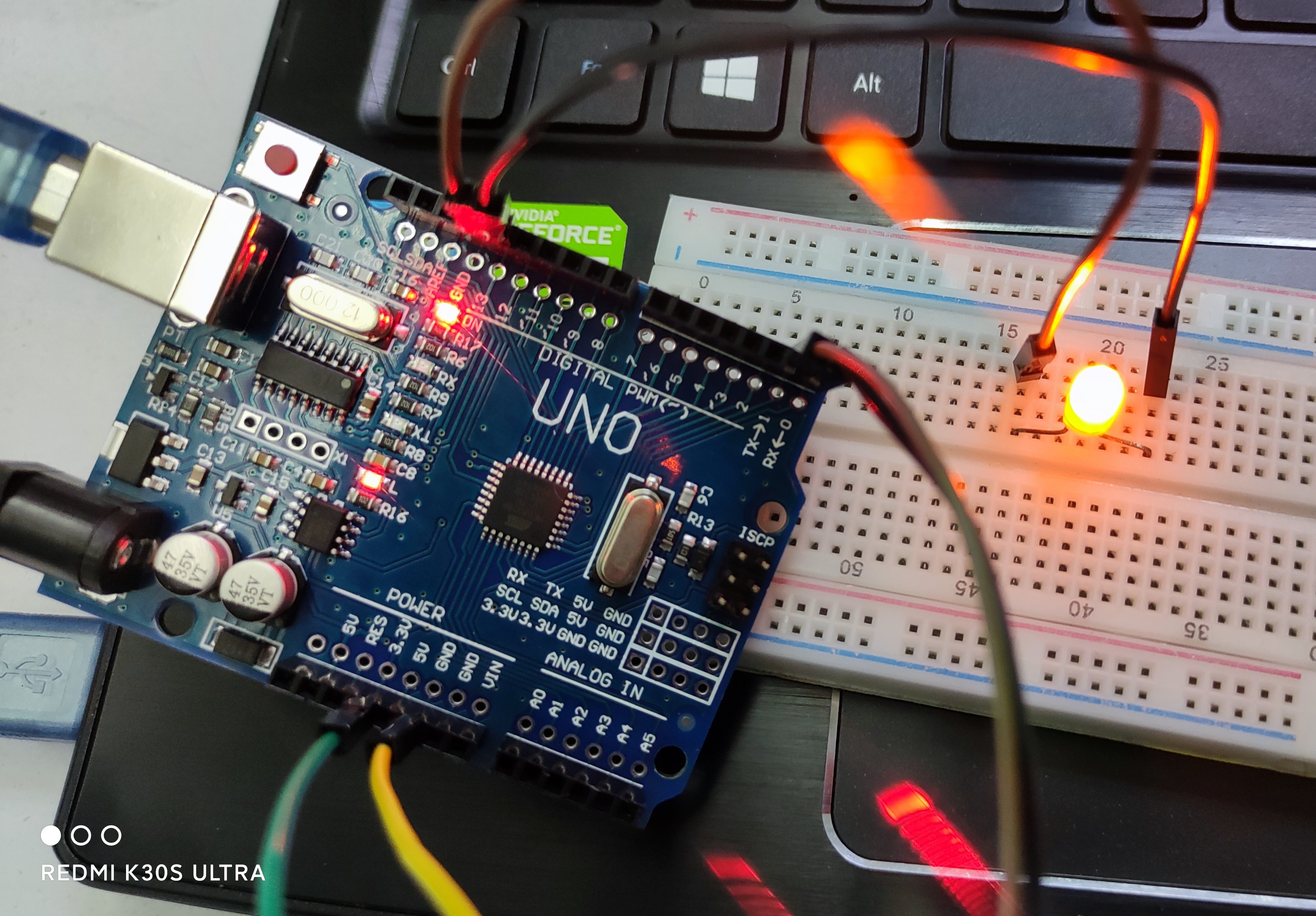

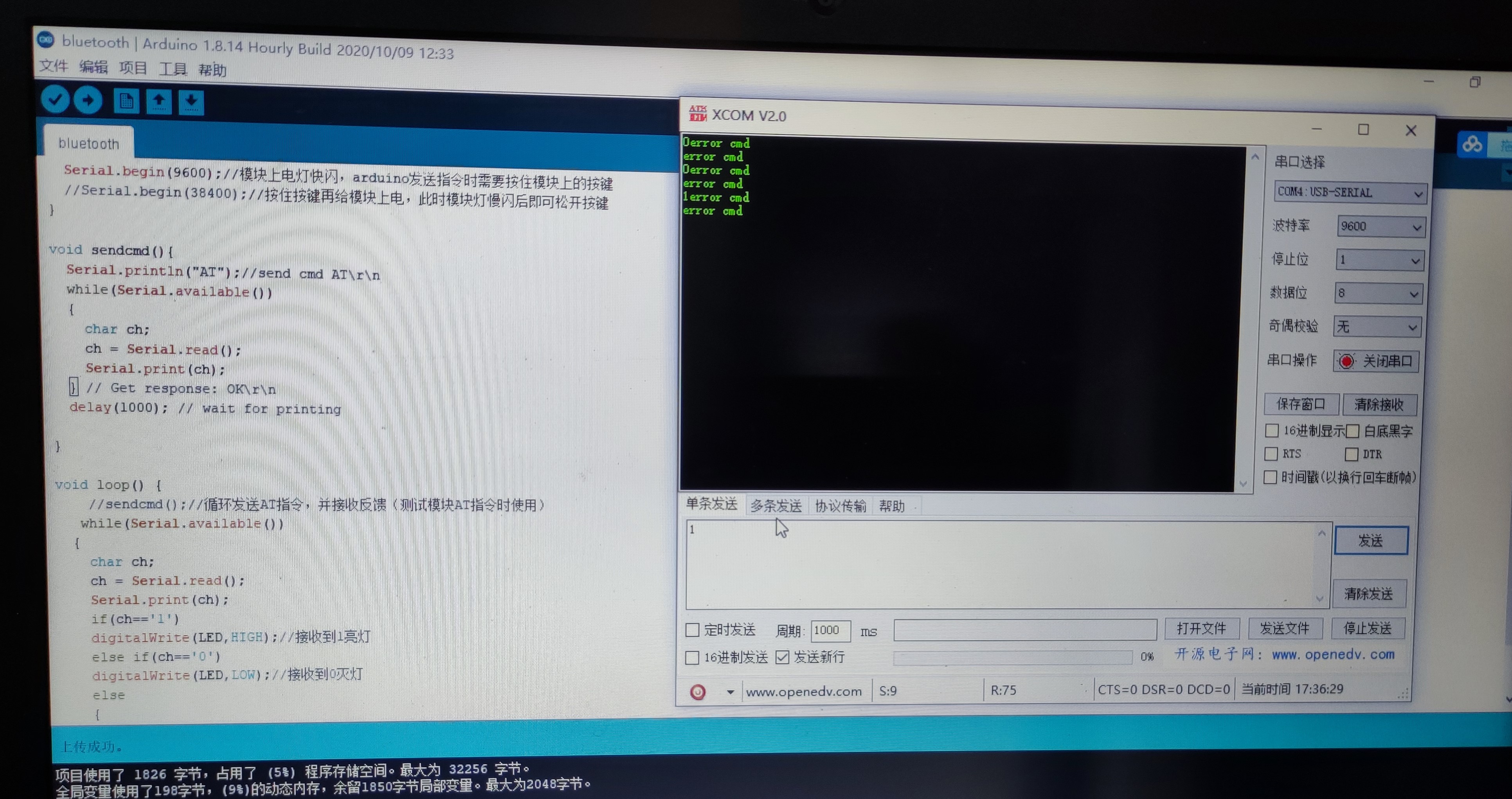

测试了一个小例子，蓝牙远程控制小灯，手机APP和电脑串口都可以控制，发送0/1指令控制，代码见BluetoothContrlLED(见最后)
在这里插入图片描述

（基本蓝牙的功能就差不多了，再往深一点就是传感器采集数据，通过蓝牙模块传输到APP或者串口上）

PS:BluetoothContrlLED代码
代码原理未明白
读明白之后可以根据实际情况更改成自己所需要的


/*-----------------------------------------------------------------------------
* 实验说明     : arduino串口接收数据控制灯亮灭
* 连接方式     : arduinoRX--蓝牙模块TX，arduinoTX--蓝牙模块RX
* 版    本     : V1.0
* 注    意     : 本程序AT指令测试以HC-08为例，其他模块请参考规格书不需要回车换行的需要把Serial.println改为Serial.print
*******************************************************************************/
int LED = 13;void setup() {// put your setup code here, to run once:pinMode(LED,OUTPUT);// 定义13为输出引脚Serial.begin(9600);//模块上电灯快闪，arduino发送指令时需要按住模块上的按键//Serial.begin(38400);//按住按键再给模块上电，此时模块灯慢闪后即可松开按键
}void sendcmd(){Serial.println("AT");//send cmd AT\r\nwhile(Serial.available()){char ch;ch = Serial.read();Serial.print(ch);} // Get response: OK\r\ndelay(1000); // wait for printing }void loop() {//sendcmd();//循环发送AT指令，并接收反馈（测试模块AT指令时使用）while(Serial.available()){char ch;ch = Serial.read();Serial.print(ch); if(ch=='1')digitalWrite(LED,HIGH);//接收到1亮灯else if(ch=='0')digitalWrite(LED,LOW);//接收到0灭灯else{Serial.println("error cmd");//错误指令不作任何操作并输出error} } // Get response}
