一、摘要

1.描述

• 本文主要描述的是MatrixCreat上位机的使用，通过本文可详细的了解LDF文件和Excel文件的相互转换的过程，了解如何对工具进行自定义配置。
• 在网络上对于LDF和Excel转换的工具并不多，在早期的时候，由于工作的需要，常常需要使用到LDF文件，也需要根据客户提供的Excel文件转换位定义，在最开始的时候我的想法是固定Excel表格的格式，然后把客户给的Excel表格信息有效内容复制到对应标准的Excel中，然后在进行转换，这样虽然实现了转换，但是伴随的问题也来了，要很好的，高效率的复制粘贴也不是一件容易的事情，而且相对来说每次客户更改文件都需要再复制粘贴一次，显得异常麻烦。所以我想我们可以通过配置的方式，通过读取配置文件来识别不同Excel之间有效的信息，虽然不同客户提供的Excel格式差异比较大，但是具体的内容其实并没有太多的区别。
• 对于刚开始接触MatrixCreat上位机的人来说可能觉得有些麻烦，觉得转换我只需要点击就可以，但其实你仔细阅读本文后，你会发现这种方式也是一种相对较好的方式，可以很好弥补不同Excel格式之间LDF的转换，也不需要你去网上下载了一个又一个转换工具，最后却发现没有一个工具好用的情况，毕竟每个软件工程师写代码的时候，都是有自己的开发环境和配置，当编译后的软件在其他地方运行时候会出现其他的问题，格式也会有不同的情况。
• 本软编写的语言是基于C#语言，并未使用其他关联的DLL文件，所以不同的电脑之间兼容性很好，不会出现调用异常的问题。
• 郑重申明，本软件可以适配绝大多数车厂给的Excel文件，但是不保证所有文件都能适配，绝大部分地方都做了容错处理，但是不排除有异常情况的发生，若遇到有异常的情况，可联系我对代码进行优化，我会听君言及时处理，对软件进行更新升级。

2.关键字

LDF，LDF转Excel，LDF转位定义，Excel转LDF，Excel转位定义，LDF转XLSX，XLSX转LDF。

二、什么时候需要使用MatrixCreat工具

• 当客户给Excel的LIN矩阵时，却不方便给LDF文件，我们在调试的时候LDF文件可以大大的提高我们的工作效率，我们就需要自己去生成LDF文件，如果编辑LDF文件我们都使用Vector工具DF Explorer Pro或者LDFEditor去编辑，那效率将会是十分的低下，我们可使用MatrixCreat工具进行转换。
• 当客户给的Excel的LIN矩阵和客户给的LDF文件信号发生冲突时候，可以将客户给的LDF文件进行转换成Excel格式进行对比查看，或者当我们只有LDF文件却没有Excel文件时，我们可使用MatrixCreat工具进行转换。
• 当我们需要通过客户给的Excel或者LDF文件生成位定义参与编译，手动生成效率低而且不能保证准确性，我们可使用MatrixCreat工具进行转换。

三、MatrixCreat转换后效果图

• 一个好的上位机软件不光要实现应有的功能，对用户的使用来说也需要友好的界面，对于容错的处理也需要尽可能的加入，对于生成的文本也需要尽可能的美观，软件的实用性和美观并不冲突。

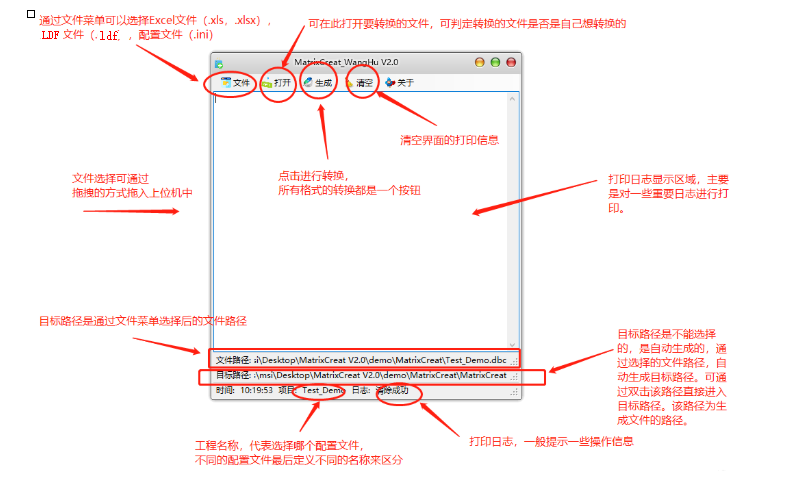

• 上位机人机交互界面如下图

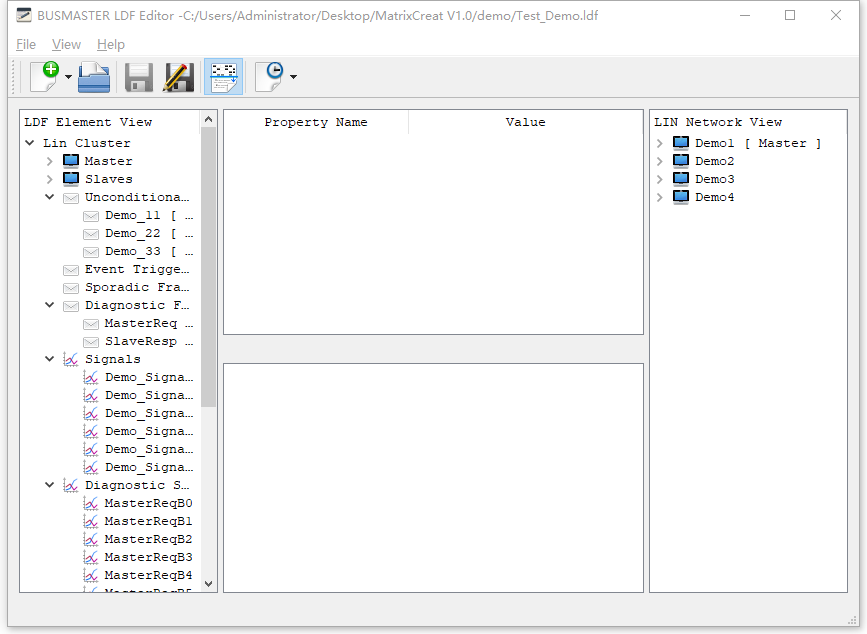

• Excel转LDF文件，LDF文件如下图

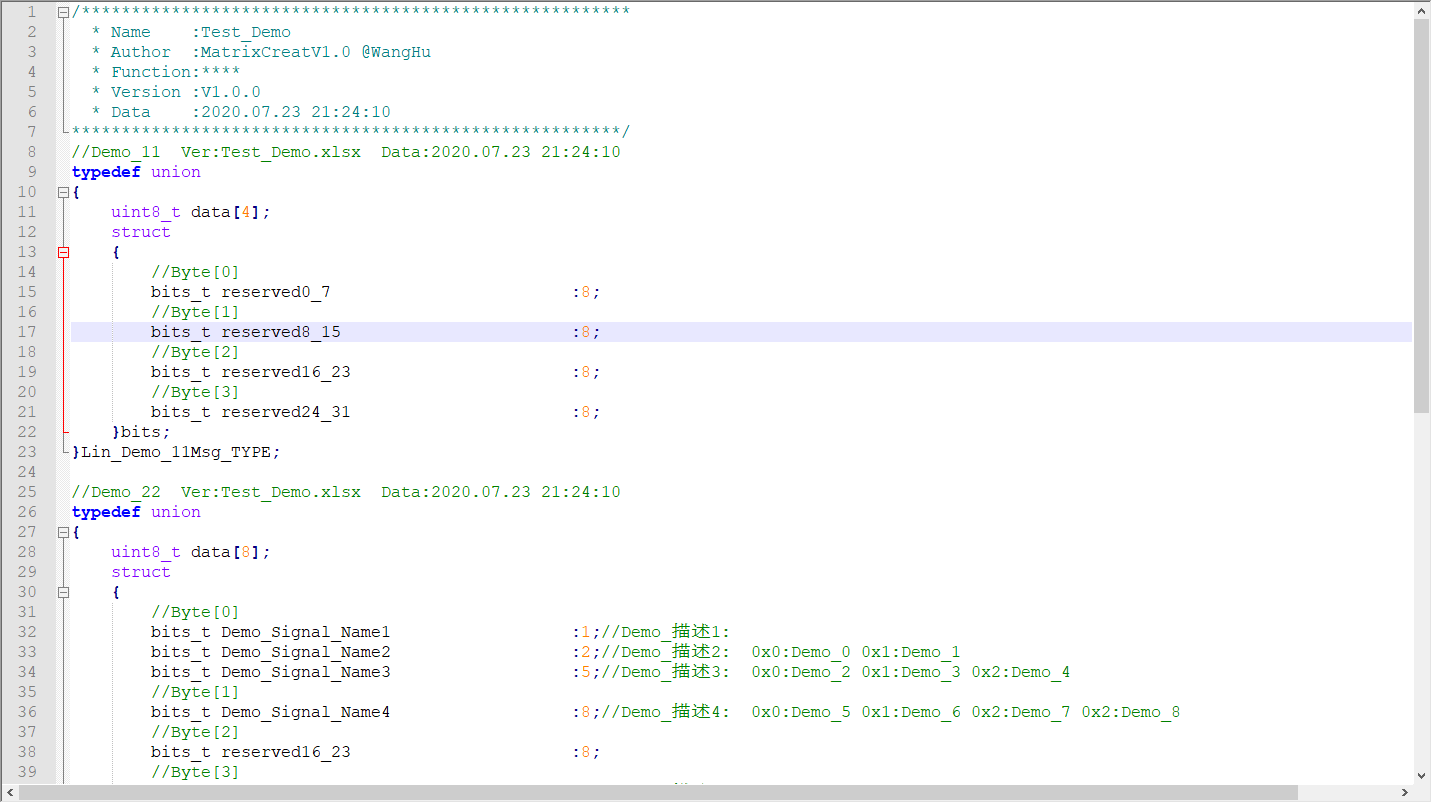

• Excel转位定义文件，LDF转位定义文件，位定义文件如下图

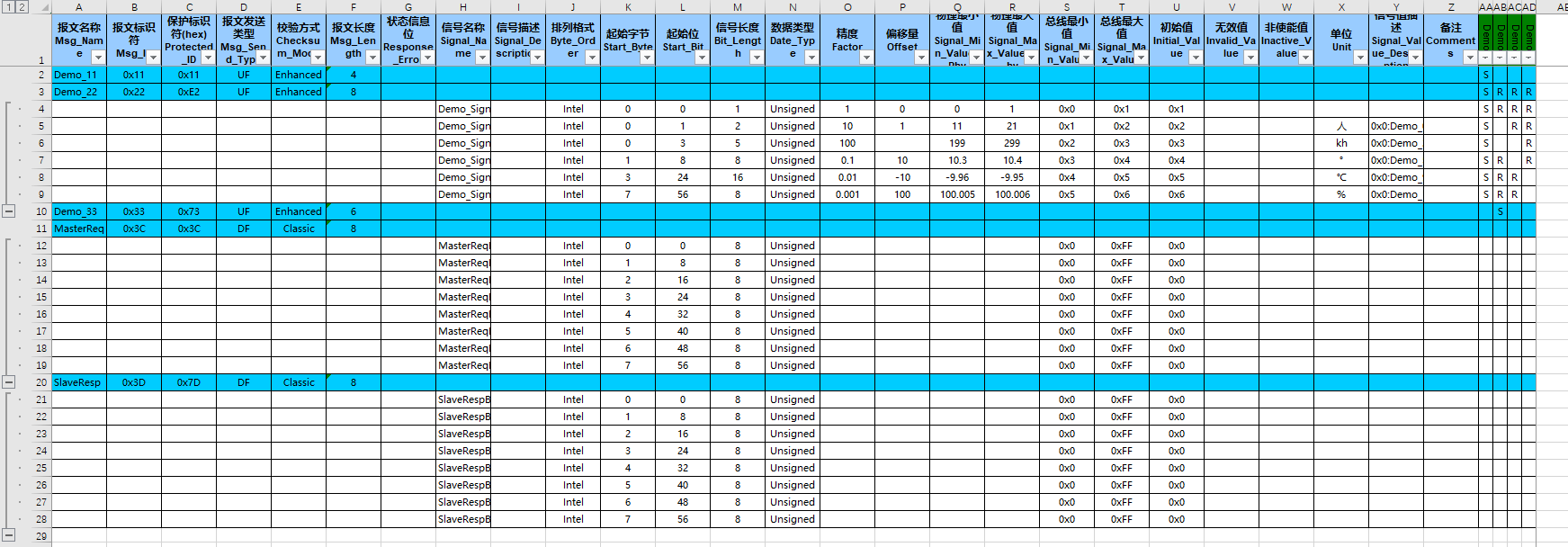

• LDF转Excel文件，Excel文件如下图


四、MatrixCreat运行环境

• Windows操作系统电脑一台。
• NET Framework4.7.2，如果没有安装此环境，运行软件会提示缺少运行框架，此软件可百度下载，也可通过我的资源进行下载，安装包很小，只有几十兆，这个安装环境只需要安装一次，以后对于下载执行我C#软件都无需再下载，安装过程很简单，但是只能安装在C盘，直接点击下一步完成即可。
  NET Framework4.7.2： https://download.csdn.net/download/weixin_44926112/12558448
• MatrixCreat，这个软件只能在我的资源进行下载，如果没有积分的朋友可以在下方留言私信我，免费邮箱发送。
  LDF转Excel；LDF转位定义；Excel转LDF；Excel转位定义：https://download.csdn.net/download/weixin_44926112/86912538

五、MatrixCreat使用介绍

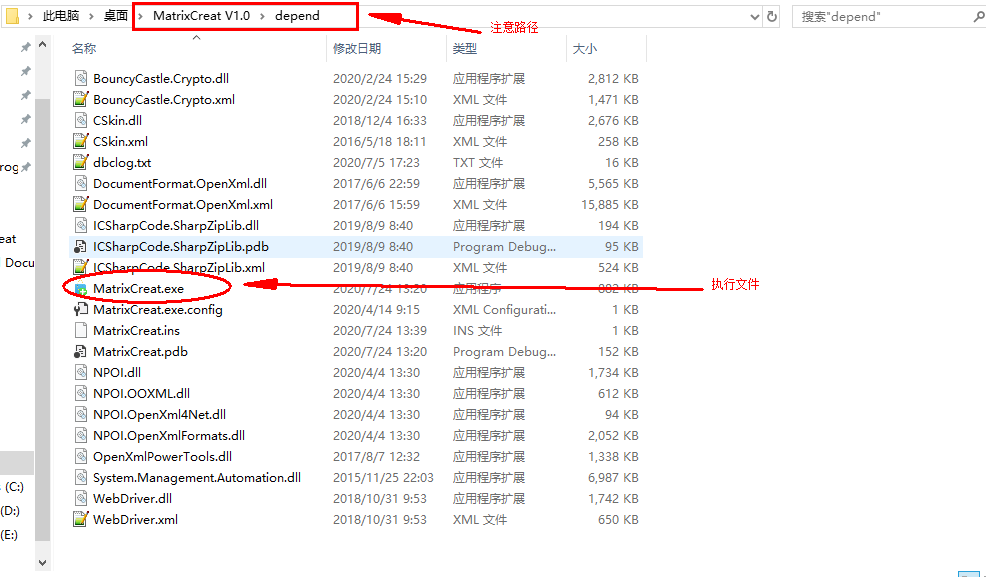

• 安装好NET Framework4.7.2后，下载MatrixCreat工具压缩包后解压，解压后选择MatrixCreat.exe执行文件，双击运行。

• 打开后即可显示人机交互界面，使用说明如下图所示

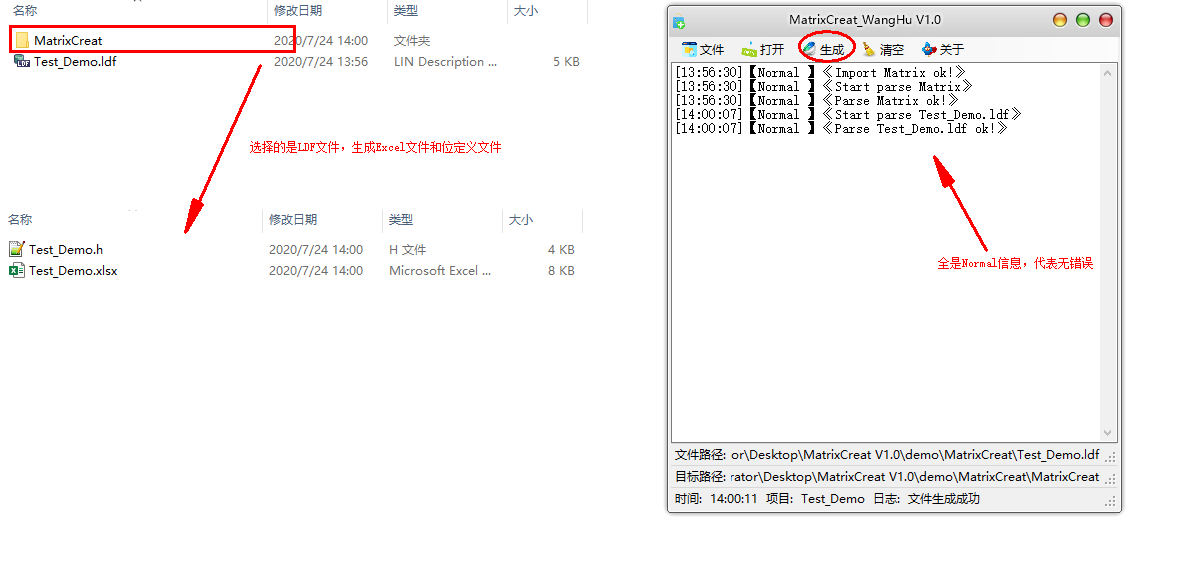

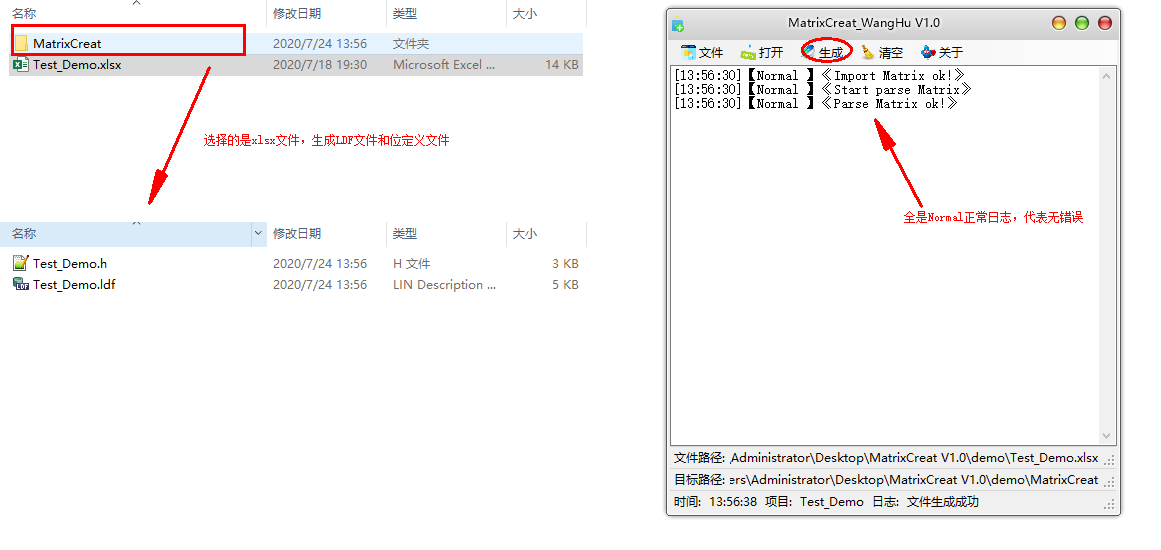

• 第一次使用时候默认配置为…\MatrixCreat V1.0\project\Test_Demo.ini，该配置和默认路径…\MatrixCreat V1.0\demo\Test_Demo.xlsx标题相对应，如果不会配置的朋友可以直接使用该模板，将LIN矩阵表复制到该Excel中，转换即可，如果选择的是LDF文件，可以不用太关注配置文件，选择文件后直接点击生成即可获取需要的文件，配置文件也可以自己编辑，每次启动软件都会自动读取上次选择的配置文件和转换的文件，缺少文件会提示错误信息，转换过程如下图所示



六、MatrixCreat配置详解

• 配置文件可实现不同Excel信号的提取，可以有效的提高转换的效率，不同的车厂对LIN矩阵的描述信息各有千秋，我们只需要提取我们需要的信息即可，了解配置文件可自行编辑配置文件已达到期望的效果。

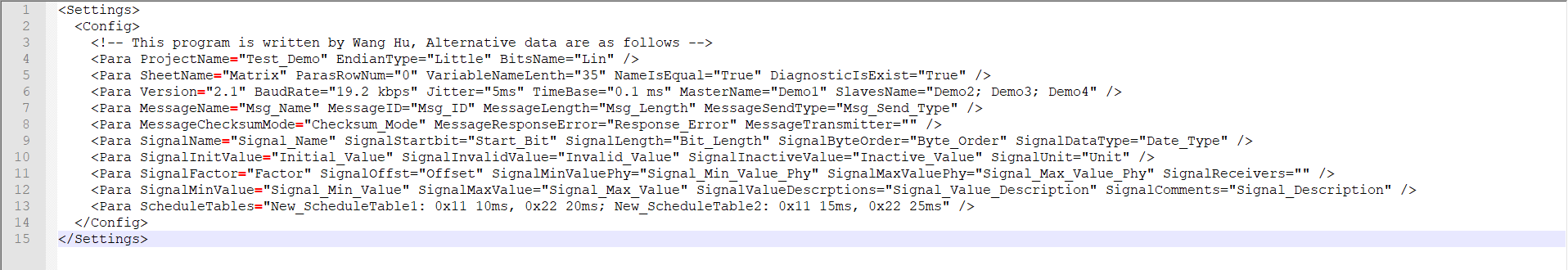

• 配置文件的后缀.ini结尾的，我们一般可将写好的配置文件存放在…\MatrixCreat V1.0\project目录下，配置文件其实是xml文件，xml文件作为存储信息的重要一种文本方式，可通过记事本进行打开编辑，打开后如下图所示

• 了解配置之前我们需要了解什么是列标识符，其实就是我们说的描述，一般在列的抬头，上位机就是通过识别标识符来达到对应信息的提取，标识符如下图所示

• 下面我们将对每一项配置进行详细的解释，方便用户去了解它，配置它。

1.ProjectName

ProjectName代表工程名称，是区分不同配置的重要信息，这个名称也可以为空。

2.EndianType

EndianType代表单片机的类型，在前面的章节我们提到过大端小端，如果不太懂的朋友可以仔细阅读以下前面的章节，这个主要是为了生存的位定义文件格式需要，这个配置只能为Big和Little，分别代表大端和小端。

3.BitsName

BitsName代表节点名称，主要是用于位定义生成代表是哪路LIN，一般没特别需要求默认配置为Lin即可。

4.SheetName

SheetName代表Excel的sheet名称，当我们拿到客户给的Excel文件时候，一个文件里面有许多的表格，通过这个名称可以快速定位我们需要的信息在哪个文件，解析的时候上位机会自动查询到与SheetName相匹配的sheet，然后再进行下一步匹配工作。

5.ParasRowNum

ParasRowNum代表我们要识别的列的标识符是第几行，有的厂家给的Excel第一行给的空白，第二行才是描述信息，通过配置快速定位行信息是否相匹配，该配置是从0开始的，代表第一行，这个参数十分重要，否则无法匹配到数据，这个值不能为空。

6.VariableNameLenth

VariableNameLenth代表变量名称长度，主要是为了限制最大的信号定义长度，不同的单片机可能存在不同，建议保持默认配置35即可。

7.NameIsEqual

NameIsEqual代表名称是否需要完全相等还是说只要要包含即可，也就是相当于搜索中的模糊匹配和全字匹配，主要用于SheetName，报文消息，信号消息的匹配，所谓全字匹配是指大小写和空格均需匹配，不包含换行符。如果列标识符中没有相同的，可以将此设置为False，这样出现的问题几率小。该值只能是True和False。

8.DiagnosticIsExist

DiagnosticIsExist代表是否需要生成带有诊断报文的LDF文件，如果矩阵表里无诊断报文，设置此项也可以生成诊断相关的LDF文件。该值只能是True和False。

9.Version

Version代表版本信息，可以设置为1.3，2.0，2.1，2.2。

10.BaudRate

BaudRate代表波特率，假设为19200，即设置为19.2 kbps。

11.Jitter

Jitter代表偏移，假设为5ms，即设置为5ms。

12.TimeBase

TimeBase代表时间基数，假设为0.1ms，即设置为0.1 ms。

13.MasterName

MasterName代表主节点名称,此参数不能配置为空，否者生成的LDF文件节点识别会出错。

14.SlavesName

SlavesName代表从节点名称,此参数不能配置为空，否者生成的LDF文件节点识别会出错。

15.MessageName

MessageName代表报文名称，这个配置可以为空，生成出来的LDF文件默认为传输ECU加报文ID。

16.MessageID

MessageID代表报文标识符，这个配置不能为空，这个配置对应的列的数据必须要为16进制，可以加0x开头，也可以不加。

17.MessageLength

MessageLength代表报文长度，这个配置可以为空，生成的LDF文件默认报文长度为8。

18.MessageSendType

MessageSendType代表发送类型，这个配置可以为空，生成的LDF文件默认UF类型。

19.MessageChecksumMode

MessageChecksumMode代表校验类型，这个配置可以为空，生成的LDF文件默认Enhanced类型。

20.MessageResponseError

MessageResponseError代表错误响应帧，这个配置可以为空，生成的LDF文件默认无错误响应帧。

21.MessageTransmitter

MessageTransmitter代表发送ECU，这个配置如果配置了，会去查找对应列的发送ECU，如果没有查找到，会使用MasterName和SlavesName配置进行二次查找。一般两个配置配置一个即可，该配置可以为空。

22.SignalName

SignalName代表信号名称，这个配置可以为空，生成出来的LDF文件信号名称为null_加起始位和长度。

23.SignalStartbit

SignalStartbit代表起始位，这个配置不能为空。

24.SignalLength

SignalLength代表信号长度，这个配置不能为空。

25.SignalByteOrder

SignalByteOrder代表排列格式，这个配置可以为空,默认排列格式为Inter格式。

26.SignalDataType

SignalDataType代表数据类型，这个配置可以为空。

27.SignalInitValue

SignalInitValue代表初始值，这个配置可以为空。

28.SignalInvalidValue

SignalInvalidValue代表无效值，这个配置可以为空。

29.SignalInactiveValue

SignalInactiveValue代表非使能值，这个配置可以为空。

30.SignalUnit

SignalUnit代表单位，这个配置可以为空，生成LDF文件默认单位为空。

31.SignalFactor

SignalFactor代表精度，这个配置不能为空。

32.SignalOffst

SignalOffst代表偏移量，这个配置不能为空。

33.SignalMinValuePhy

SignalInvalidValue代表物理最小值，这个配置可以为空。

34.SignalMaxValuePhy

SignalMaxValuePhy代表物理最大值，这个配置可以为空。

35.SignalReceivers

SignalReceivers代表接收ECU，这个配置如果配置了，会去查找对应列的接收ECU，不同ECU之间用“，”隔开，如果没有查找到，会使用MasterName和SlavesName配置进行二次查找。一般两个配置配置一个即可，该配置可以为空。

36.SignalMinValue

SignalMinValue代表总线最小值，这个配置可以为空，生成LDF文件默认总线最小值为0。

37.SignalMaxValue

SignalMaxValue代表总线最大值，这个配置可以为空，生成LDF文件默认总线最大值为0。

38.SignalValueDescrptions

SignalValueDescrptions代表信号值描述，这个配置可以为空，生成LDF文件默认信号值描述为空。

39.SignalComments

SignalComments代表信号描述，这个配置可以为空。

40.ScheduleTables

ScheduleTables代表调度表，这个配置可以为空，可以创建多个调度表，用“;”隔开。

七、其他

本文主要是讲解MatrixCreat工具的使用，有些地方可能会有描述性的错误，希望看到的朋友及时指出，我会及时更正错误，其他地方有些借鉴的描述，写此文章的目的是为了交流，非商业用途，欢迎私信讨论，感谢大家阅读。
