- EDID 开头（HEADER） 开头八个字节为EDID的开始标志，简称头，固定为：
- 制造商和产品ID 这十个字节表示产品（MONITOR）ID和制造商信息。详细如下：

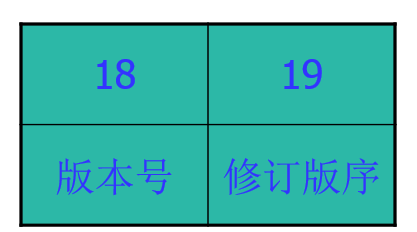

- EDID版本信息

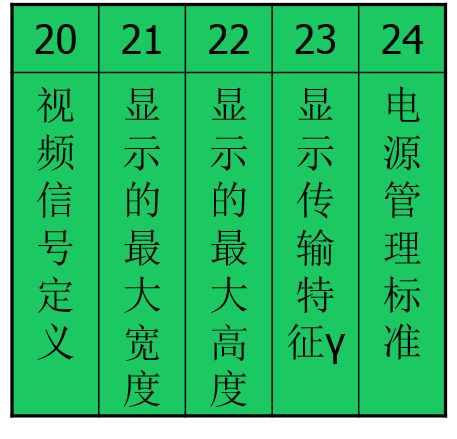

- 显示的基本特征 该5个字节表示显示器显示的基本特征，如尺寸、DPMS等。

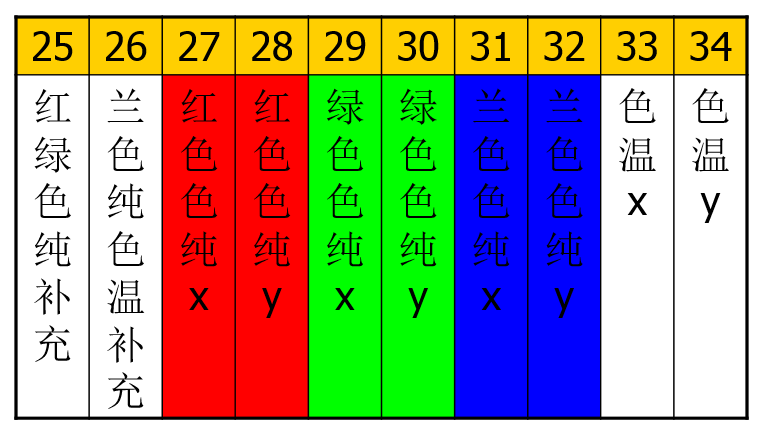

- 颜 色 特 征 此10个字节表示显示器的颜色特征，如色纯和色温。

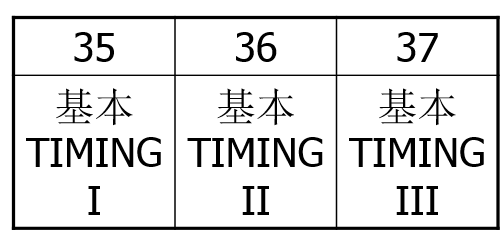

- 基本TIMING 这3个字节表示显示器支持的基本模式。
| 基本TIMING I | 基本TIMING II | 基本TIMING II | |
| 7 | 720X400@70Hz，IBM/VGA | 800X600@72Hz，VESA | |
| 6 | 720X400@88Hz，IBM/XGA2 | 800X600@75Hz，VESA | |
| 5 | 640X480@60Hz， IBM/VGA | 832X624@75Hz，Apple/Mac II | |
| 4 | 640X480@67Hz，Apple/Mac II | 1024X768@87Hz，IBM | |
| 3 | 640X480@72Hz，VESA | 1024X768@60Hz，VESA | |
| 2 | 640X480@75Hz， VESA | 1024X768@70Hz，VESA | |
| 1 | 800X600@56Hz， VESA | 1024X768@75Hz，VESA | |
| 0 | 800X600@60Hz， VESA | 1280X1024@75Hz，VESA |
-

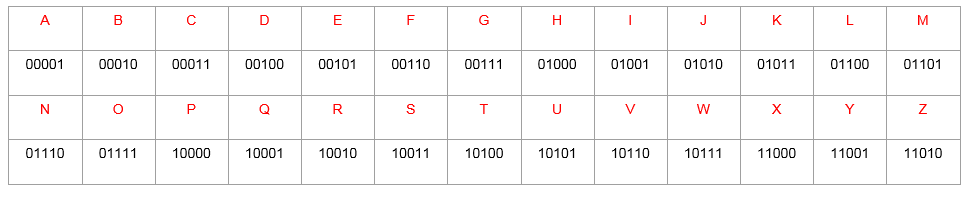

制造厂商名称，一般为3个字母，一个字母对应一个ASCII码（见下表），三个字母的ASCII值对应排列后转成16进制即为EDID中制造厂商名称的内容。
产品代码固定为4码，即两个字节，为客户提供，直接填写。
产品序列号，即产品的流水号，直接转成16进制或以ASCII格式转换。
生产周别，即在当年中的周别，以16进制方式存于EDID中。
生产年份，规定1990开始计算，即1990年为0，然后递增，并以16进制方式存储。

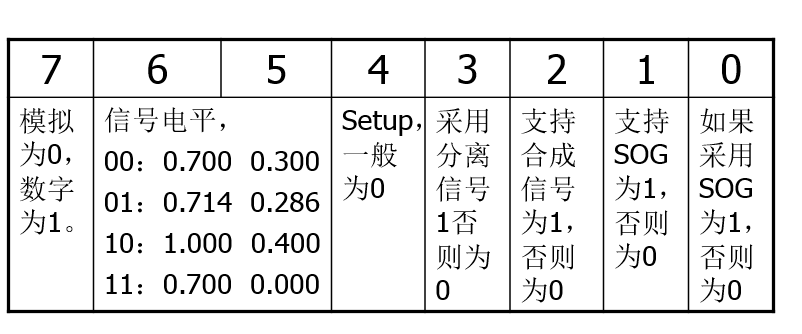

- 第20个字节对输入的视频信号作了详细的介绍，如下表。
Short Video Descriptor(SVD)，SVD里包含着Video Identification Code(VIC)
如下图，有两种

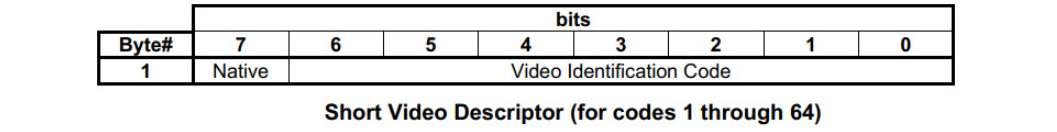

第一种VIC是1~64的，bit7是表示该VIC是不是native分辨率，native有最佳分辨率的意思。最佳分辨率也可以是EDID Block0里的第一个DTD

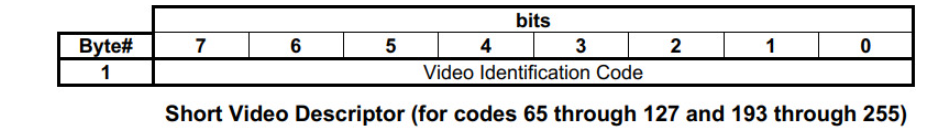

第二种VIC是超过64的
这23个字节里的每一个字节都是独立的，VIC是HDMI里面用来表示分辨率的代号，VIC的值都是HDMI标准定义好的，如下3张图
VIC(十六进制) VIC(十进制) 分辨率
0x61 97 3840x2160P@60
0x10 16 1920x1080P@60
0x1F 21 1920x1080P@50
0x04 4 1280x720P@60
0x13 19 1280x720P@50
0x05 5 1920x1080I@60
0x14 20 1920x1080I@50
0x20 32 1920x1080P@24
0x21 33 1920x1080P@25
0x22 34 1920x1080P@30
0x5D 93 3840x2160P@24
0x5E 94 3840x2160P@25
0x5F 95 3840x2160P@30
0x60 96 3840x2160P@50
0x65 101 4096x2160P@50
0x66 102 4096x2160P@60
0x62 98 4096x2160P@24
0x63 99 4096x2160P@25
0x64 100 4096x2160P@30
0x07 7 720x480I@60
0x16 22 720x576I@50
0x03 3 720x480P@60
0x12 18 720x576P@50
