实验目的：

配置链路聚合的主要目的是提高网络带宽和可靠性。通过将多条物理链路绑定在一起形成逻辑上的一条链路，可以将多个物理链路的带宽相加，从而提高网络带宽。同时，链路聚合技术还可以提高网络的可靠性，因为当其中一条物理链路出现故障时，链路聚合技术可以自动将数据流切换到其他正常的物理链路上，保证网络的正常运行。此外，链路聚合技术还可以提高网络的负载均衡能力，使网络资源得到更好的利用。

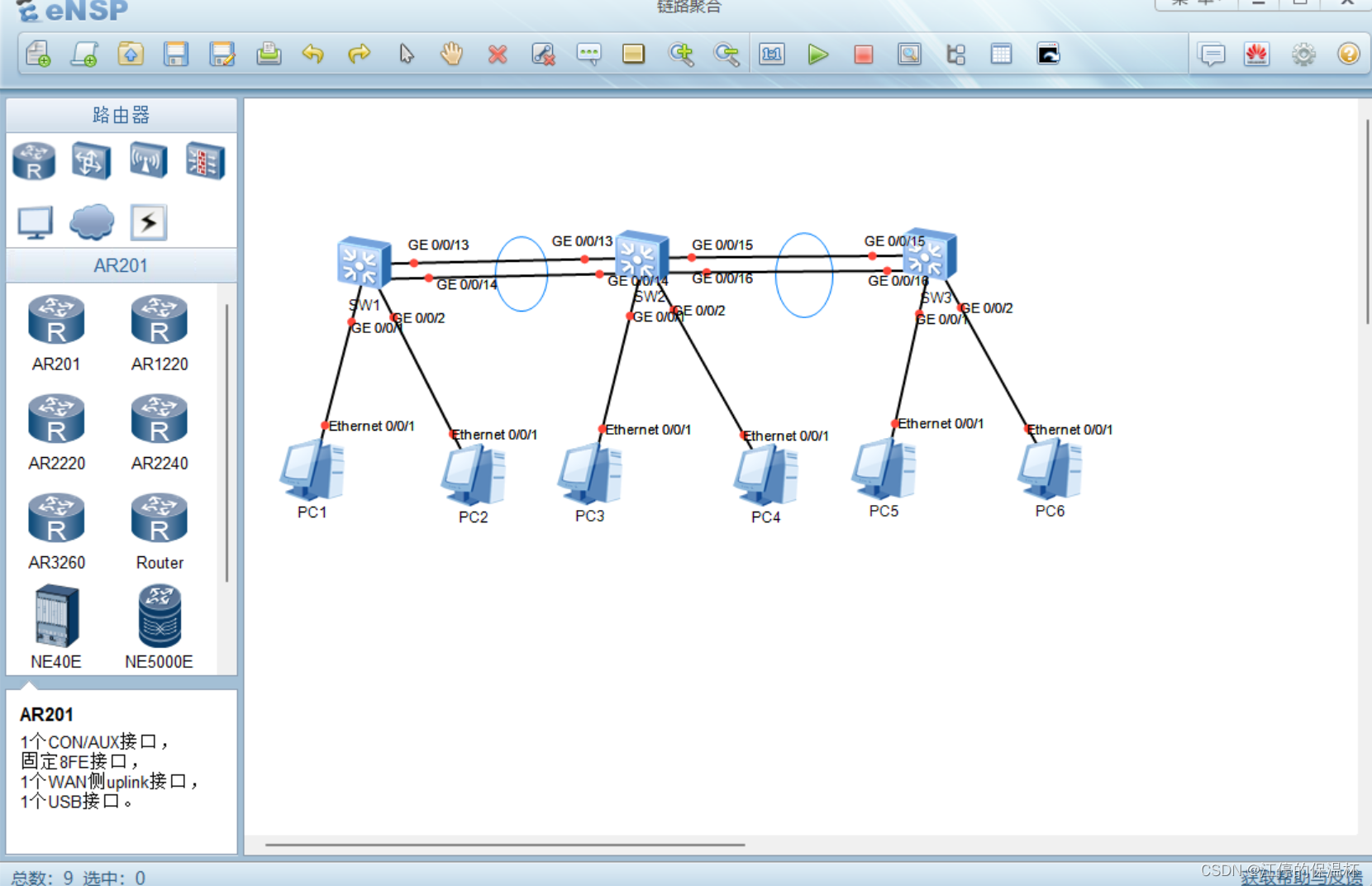

实验拓扑图如下：

实验命令：

S1配置

#
sysname SW1
#
vlan batch 10 20
#
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/13
 eth-trunk 1
#
interface GigabitEthernet0/0/14
 eth-trunk 1

S2配置

 #
sysname SW2

#
vlan batch 10 20 30

#
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30
#
interface Eth-Trunk2
 port link-type trunk
 port trunk allow-pass vlan 10 20 30
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 30
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/13
 eth-trunk 1
#
interface GigabitEthernet0/0/14
 eth-trunk 1
#
interface GigabitEthernet0/0/15
 eth-trunk 2
#
interface GigabitEthernet0/0/16
 eth-trunk 2

S3配置

#
sysname SW3

#
vlan batch 20 30

#
interface Eth-Trunk2
 port link-type trunk
 port trunk allow-pass vlan 20 30
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 30
#
interface GigabitEthernet0/0/15
 eth-trunk 2
#
interface GigabitEthernet0/0/16
 eth-trunk 2


pc端 （所有pc配置IP注意不要相同）

实现链路聚合需要满足以下条件：

1. 物理链路的带宽相等；

2. 物理链路连接的设备支持链路聚合协议（如PC、LACP、PAGP等）。

实验步骤：

步骤一：拓扑搭建

首先，在eNSP中搭建拓扑。这里我们以三台交换机（Switch1、Switch2、Switch3）和六台PC(PC1、PC2.......)

步骤二：配置物理链路

接下来，我们需要配置物理链路。在本例中，我们需要在Switch1、Switch2、Switch3之间建立四条物理链路，并使其带宽相等。

具体操作如下：

1. 在eNSP的“界面视图”中选择Switch1，进行如下配置：

sy
interface Ethernet0/0/1
 link-type access
 port default vlan 10
 quit
 interface Ethernet0/0/2
 link-type access
 port default vlan 10
 quit

(s2,s3配置如上)

步骤三：配置链路聚合

接下来，我们需要配置链路聚合。在本例中，我们使用LACP协议实现链路聚合。

具体操作如下：

1. 在eNSP的“设备视图”中选择Switch1，进行如下配置：

interface Eth-Trunk1
 mode lacp-static
 quit
 interface Ethernet0/0/13
 eth-trunk 1
 quit
 interface Ethernet0/0/14
 eth-trunk 1
 quit

 (s2、s3配置如上）

步骤四：验证链路聚合

最后，我们需要验证链路聚合是否成功。我们可以通过ping命令来测试两台主机之间是否可以互相通信。在本例中，我们可以在pc上执行以下命令：

ping 10.0.10.10

如果链路聚合配置正确，pc之间应该可以互相通信。

实验总结

1. 配置物理链路；

2. 配置链路聚合；

3. 验证链路聚合。

通过这些步骤，我们可以成功地实现链路聚合，并提高网络带宽和可靠性。

实验心得：

通过本次实验学习，我对于链路聚合技术有了更为深刻的认识，并领悟到该技术在网络中所具备的重要性和优势。

链路聚合技术是一种用于提高网络带宽和可靠性的技术。通过将多条物理链路绑定在一起形成逻辑上的一条链路，可以将多个物理链路的带宽相加，从而提高网络带宽。同时，当其中一条物理链路出现故障时，链路聚合技术可以自动将数据流切换到其他正常的物理链路上，保证了网络的正常运行。

在本次实验中，我使用华为公司推出的模拟网络环境软件工具——eNSP进行了链路聚合的实验学习。在实验中，我首先通过eNSP平台搭建了一个简单的网络拓扑，包括两台交换机和两台主机。接着，我按照操作步骤配置了物理链路，并使用LACP协议实现了链路聚合。最后，我通过ping命令测试了两台主机之间的连通性，验证了链路聚合配置的正确性。

通过这次实验，我不仅掌握了链路聚合技术的基本原理，还深入了解了如何在eNSP中进行链路聚合的配置。同时，我也发现了链路聚合技术的一些注意事项，如：物理链路的带宽需相等，连接的设备需支持链路聚合协议等。这些知识对于今后的网络工作和学习都将具有重要的帮助作用。

总的来说，通过本次实验，我不仅学习到了如何使用eNSP平台进行链路聚合的实验操作，还领悟到链路聚合技术在网络的应用中所具有的重要性和优势。在今后的学习和工作中，我将继续深入研究网络相关的知识和技术，为提高网络的安全性、稳定性和高效性做出自己的贡献。
