LabVIEW又称为G语言，简单易学、形象直观，采用图形化的编程方式，是专为测试、测量和控制应用而设计的系统工程软件。

        同C语言编程一样，LabVIEW中也有对应的三大程序执行框架结构，分别为顺序结构、循环结构和选择结构。

        下面通过一个例子演示顺序结构的编程使用方法。

一、示例说明

        使用顺序结构设计一个VI，其功能是，在程序运行过程中，连续不断的每隔10ms产生一个随机数，当产生的随机数与指定的数字相等时退出程序，计算此时程序运行花费的总时间。

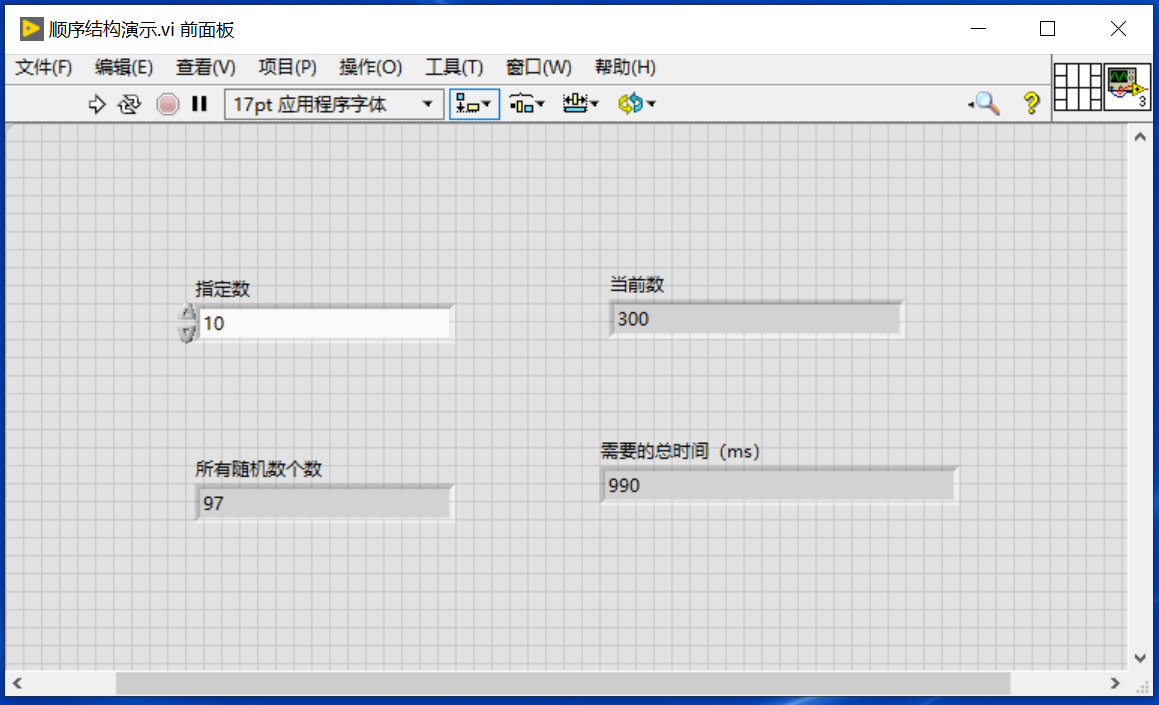

        根据题目要求设计前面板如下图所示：

         在前面板上包含4个控件，在“指定数”中输入要指定的数值；“当前数”在程序运行过程中实时显示当前的随机数值；“所有随机数个数”控件和“需要的总时间(ms)”控件显示的内容是，当产生的随机数与指定数相等时，此时总共已经产生了多少个随机数，总共需要了多少时间。

二、程序框图实现

         很明显，此例需要使用到顺序结构来统计程序需要运行的总时间。

         同时，在程序运行过程中需要用到while循环结构，在循环内不断产生随机数并与指定的数相比较，当相等时退出while循环。

         设计程序框图代码如下图所示：

          LabVIEW编程平台中对于顺序结构的实现提供了两种方式：分别为平铺式顺序结构和层叠式顺序结构。

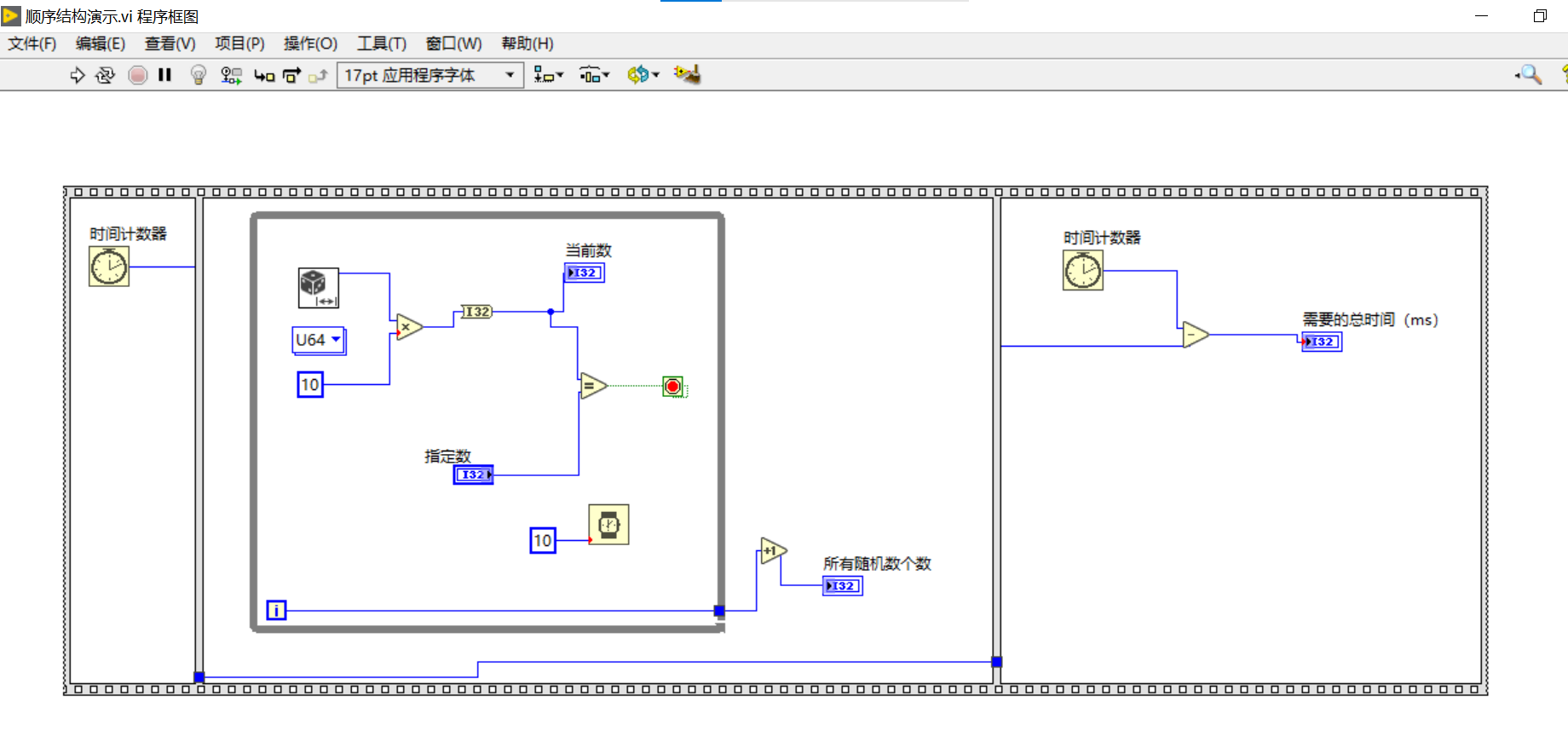

         上面程序框图中，使用了平铺式顺序结构，分为3帧内容，第1和第3帧分别使用“时间计数器”函数得到当前毫秒计时器的值，两者的差即为整个程序运行的时间。

         在第2帧中，在while循环中每隔10ms产生一个随机数，将其与指定数进行比较，若相等则退出循环，此时循环计数端口i+1的值即为产生的所有随机数个数的值。

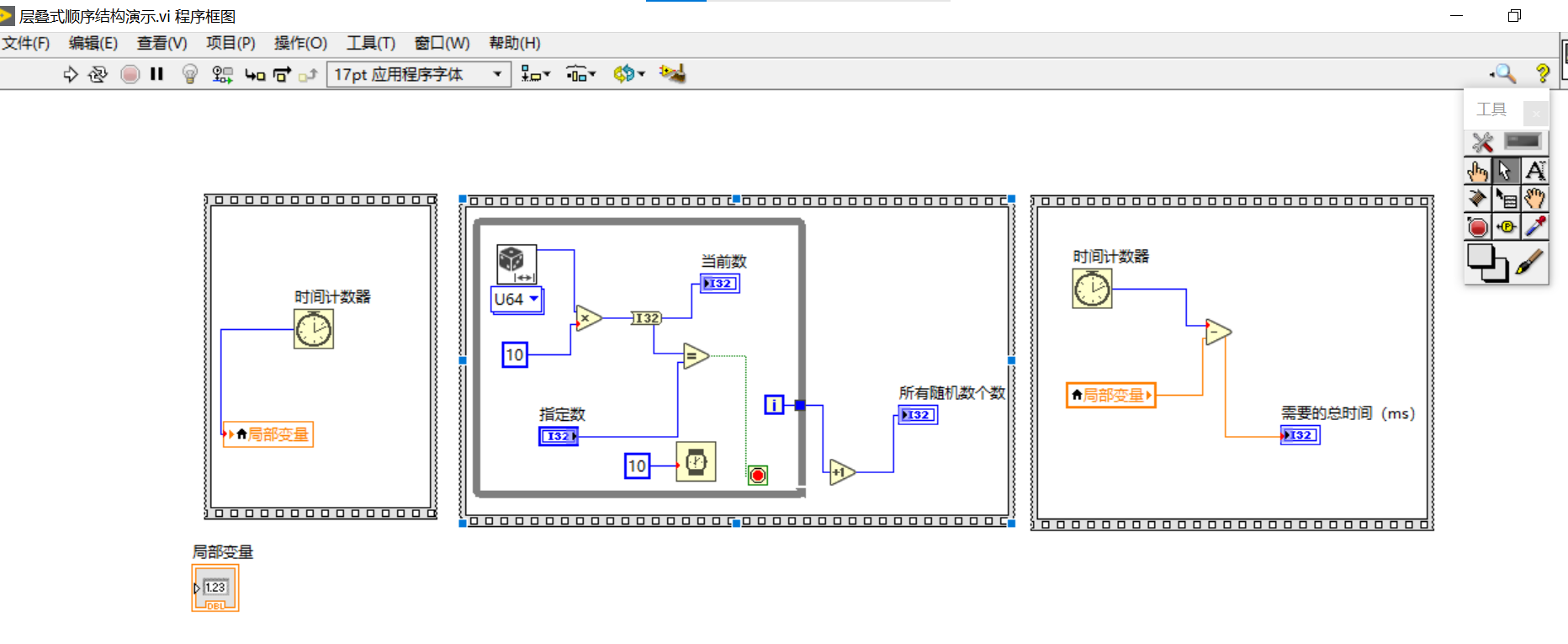

         对于本例，也可使用层叠式顺序结构编程实现，3帧内容代码几乎与上面平铺式结构完全相同，区别只是第1帧和第3帧的数据（时间计数器的值）传递是通过顺序局部变量完成的，程序框图如下图所示：

三、总结

         本例简单演示了LabVIEW中顺序结构的的编程方法，对于平铺式顺序结构和层叠式顺序结构区别如下：

1. 两者实现功能完全相同，仅是外观不同；

2. 平铺式顺序结构较直观，且可在不同的帧之间直接连线进行数据的传递，但占用屏幕空间比较大，当帧数较多时，不是太适合使用；

3. 层叠式顺序结构占用屏幕空间少，同一时刻只显示了一帧的代码，所以适用于当帧数较多的情况，但是不同帧之间的数据传递不能通过直接连线实现，而要通过“顺序局部变量”实现。

致谢：

       手把手以实例教你学LabVIEW编程，顺序结构用法 (baidu.com)
