博客写作背景----项目中解决的问题
最近遇到一个使用stm32单片机多路采集信号的项目，还需要在上位机进行波形的查看，信号算法的处理，初步定为使用labview编写上位机程序进行处理。为啥用labview呢，因为LabVIEW是美国国家仪器公司（NI）的创新软件产品，其全称是实验室虚拟仪器工程平台（Laboratory Virtual Instrument Engineering Workbench），是一种基于G语言（Graphics Language，图形化编程语言）的测试系统软件开发平台。LabVIEW并不局限于虚拟仪器的开发，它的作用是为大型复杂测试系统提供通用的软件开发平台。目前，LabVIEW已经成为测试领域应用最广泛和最有前途的软件开发平台之一。

下面是我最近写程序的一些知识，进行了部分的整理，发出来和大家一起分享，也方便我以后查找自己的编程过程。

（1）编程知识点–LabVIEW示波器
利用LIAT中的模拟采样函数库，通过Arduino Uno控制板上的模拟输入端口采集模拟信号，并上传至LabVIEW界面上显示波形，实现一个简易示波器的功能。

（2）硬件连接
将需测量信号的正负两端分别接至Arduino Uno控制板上的模拟输入端口和GND引脚上，并在软件上选择所连接的端口号。

（3）程序设计

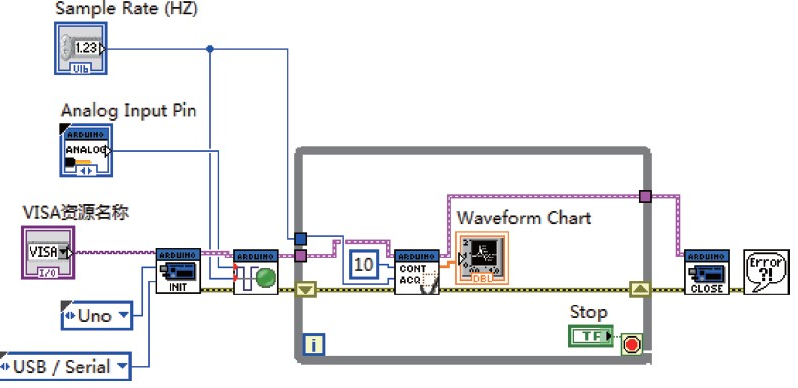

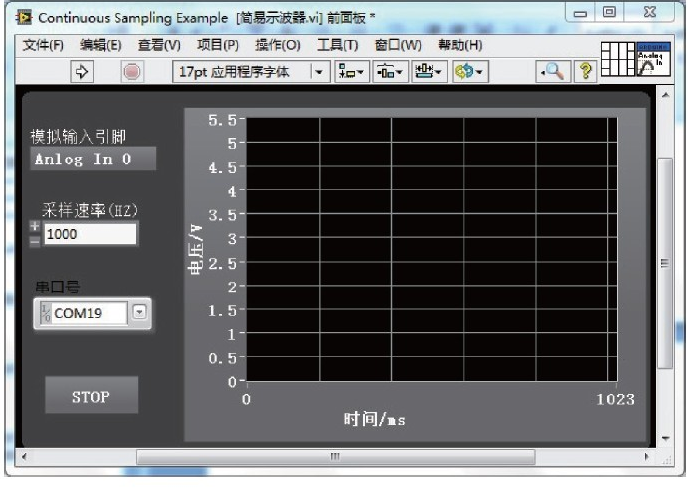

本例修改自LabVIEW Interface for Arduino函数库中的示例，位于函数选板“函数”→"Ardu-ino"→"Example"→"Continuous Sampling Example"，修改后的LabVIEW前面板和程序框图如图1和图2所示。

简易示波器需要在软件运行前设置Arduino Uno控制板的串口号、模拟输入引脚和采样速率（Hz），默认采样速率为1000Hz。

LabVIEW程序首先通过设置的串口号与Arduino Uno控制板建立连接，然后调用模拟采样函数库中的Continuous Acquisition On函数节点以设置的引脚和采样速率来实现连续采样，接着进入While循环并不断调用Continuous Acquisition Sample函数节点，并每次读取10个采样点送入波形显示控件。最后，断开与Arduino Uno控制板的连接。

在采样速率1000Hz的情况下，将Arduino Uno控制板上的3.3V、5V和GND分别接至模拟输入端口A0，得到如下的波形显示
