LabVIEW编程LabVIEW开发高级数据采集技术 计数器定时器的操作 例程与相关资料

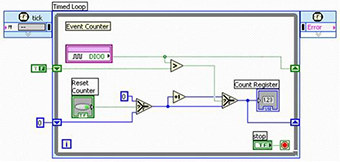

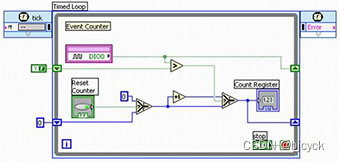

典型的多功能DAQ设备只有2个板载计数器，而智能DAQ则能在各条数字线上运行计数器功能。 数字I/O节点能够在NI LabVIEW FPGA中利用名为单周期定时循环的专业结构，帮助用户在2.5 MHz至200 MHz的特定频率范围内执行代码。 例如，借助40 MHz的时钟，用户可使用单周期定时循环，在各条数字线上创建40 MHz计数器。下图展现了程序框图的样式。




由于计算值基于U32（32位整数）的数据类型被发送至显示控件，该代码便在FPGA芯片上生成了1个40 MHz的32位计数器。 用户可对其进行数次复制与粘贴，令不同数字线上的多个计数器都能够彼此完全并行地运行。 通过对智能DAQ中参数的设置可以实现定时器操作的自定义。 通过选择，用户能够每隔2个上升沿便进行1次计数器递增，甚至能基于计数寄存器的值触发模拟采集。 许多复杂的计数器操作（如：有限脉冲序列生成和级联式事件计数）均需要使用2个计数器，这意味着使用典型多功能设备中的所有板载计数器。 在总共160条数字线的帮助下，智能DAQ硬件上定时器的最大数量很少受到I/O可用性的影响，而往往取决于FPGA芯片的大小。 由于NI LabVIEW代码运行于硅芯片中，因而用户无需“装备”或“重新装备”通用计数器，即能全面控制计数器的运行。
下图中的范例使用计数器，生成了一个连续脉冲序列并将暂停触发器置于NI-DAQmx中。


在NI LabVIEW FPGA中，暂停触发器无需接受配置，因为只需简单的条件结构便能在硅芯片中实现相同的功能。 此处是通过智能DAQ运行时所展现的相同功能，如下图所示。


在这种情况下，数字I/O线DIO0用作暂停触发，而脉冲将在数字I/O线DIO1上生成并输出。使用单周期定时循环可令各个脉冲获得25 ns的分辨率，因为这将成为单个计时在使用40 MHz定时源时的值。
程序如下附件所示。
