PPO used in go-bigger

前段时间一直在学习ppo算法，写了一点总结，记录一下自己对ppo算法的一些理解与RL实战时候容易遇到的一些问题。代码地址如下，需要的可以自取：

https://github.com/FLBa9762/PPO_used_in_Gobigger.git

一般DRL在实际使用时根据流程可分类为collect、learn、eval三大过程，所以本文将PPO代码分成这三大过程逐一解析，重点解析learn部分的原理与代码，最后边再附上共享参数的PPO网络模型以供参考

collect

同时输出 action 和 value，并且保存在buffer中：

output = self._collect_model.forward(data, mode='compute_actor_critic')

保存到 buffer 的数据信息结构如下，其中 tarj_flag是一个标志位，从done信息得来但是将一组数据的最后一个done置为True：
page_1
其中；obs下数据的格式为：
page_2
每一次采集的数据可以多次输入到learn中进行学习，提高样本的利用率：

	for i in range(cfg.policy.learn.update_per_collect):input_data = copy.deepcopy(train_data)learner.train(input_data, collector.envstep)

此外，还使用了并行采集，使用了pipe库，具体使用方法还没有掌握

learn

流程

（1）用data中的obs信息和next_obs信息得出value和next_value：并且对value信息进行标准化

with torch.no_grad():value = self._learn_model.forward(data['obs'], mode='compute_critic')['value']next_value = self._learn_model.forward(data['next_obs'], mode='compute_critic')['value']if self._value_norm:value *= self._running_mean_std.stdnext_value *= self._running_mean_std.std

（2）利用data中的数据和value，next_value得出adv信息：

compute_adv_data = gae_data(value, next_value, data['reward'], data['done'], data['traj_flag'])
data['adv'] = gae(compute_adv_data, self._gamma, self._gae_lambda)  # 0.9, 0.95

具体步骤在本小节后的关键步骤中。

（3）求return值，并对return和value进行标准化：

unnormalized_returns = value + data['adv']
if self._value_norm:data['value'] = value / self._running_mean_std.stddata['return'] = unnormalized_returns / self._running_mean_std.stdself._running_mean_std.update(unnormalized_returns.cpu().numpy())

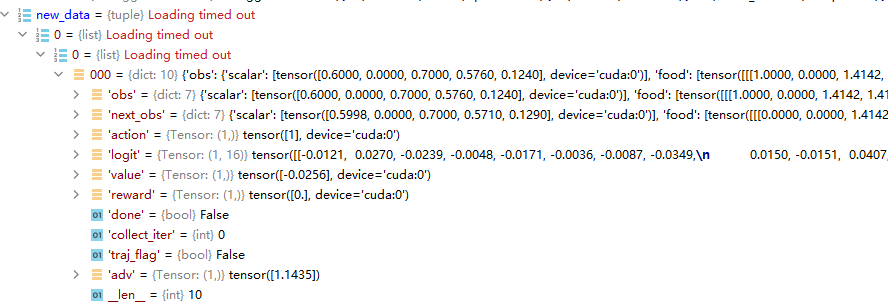

处理后的data数据包含信息如图：
page_3
（4）将data数据随机打乱，分组，每组大小为learn_batch，输入到model中进行loss计算，下面代码是计算loss时数据的准备工作（这里要注意data的维度，因为数据的运算全都是并行batch形式，不注意检查很容易就会出现问题，之前在这里吃了大亏）：

for batch in split_data_generator(data, self._cfg.learn.batch_size, shuffle=True):output = self._learn_model.forward(batch['obs'], mode='compute_actor_critic')adv = batch['adv'].squeeze(-1)output['logit'] = output['logit'].squeeze(1)batch['logit'] = batch['logit'].squeeze(1)if self._adv_norm:# Normalize advantage in a train_batchadv = (adv - adv.mean()) / (adv.std() + 1e-5)

（5）将处理后的数据打包输入进行loss计算，clip_ratio一般取0.2：

	ppo_batch = ppo_data(output['logit'], batch['logit'], batch['action'], output['value'], batch['value'], adv,batch['return'], batch['weight'])ppo_loss, ppo_info = ppo_error(ppo_batch, self._clip_ratio)

ppo_error 的具体步骤在本小节后的关键步骤中。

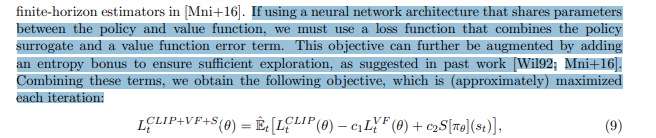

（6）第五步返回的loss有三种类型，分为policy_loss，value_loss和 entropy_loss, 由于actor和critic网络使用了公共参数，并且可以通过添加熵加成来确保足够的探索性。根据PPO论文所指出的（如下图），每次迭代要 最大化以下公式，这里我的 value_loss 和 entropy_loss 都是和公式一样的，policy_loss我在求的时候就加了负号了（policy_gradient的习惯），所以代码中的 total_loss 写成了如下形式：
page_4

	wv, we = self._value_weight, self._entropy_weighttotal_loss = ppo_loss.policy_loss + wv * ppo_loss.value_loss -  we * ppo_loss.entropy_lossself._optimizer.zero_grad()total_loss.backward()self._optimizer.step()

其中，wv和we分别为value_loss和entropy_loss的权重，一般取0.5和0.01

关键步骤

求adv(使用GAE方法)

（1）数据整理，代码如下：

	compute_adv_data = gae_data(value, next_value, data['reward'], data['done'], data['traj_flag'])data['adv'] = gae(compute_adv_data, self._gamma, self._gae_lambda) # 0.9, 0.95

（2）gae函数求每帧数据对应的adv：

def gae(data: namedtuple, gamma: float = 0.99, lambda_: float = 0.97):value, next_value, reward, done, traj_flag = dataif done is None:done = torch.zeros_like(reward, device=reward.device)if len(value.shape) == len(reward.shape) + 1:  # for some marl case: value(T, B, A), reward(T, B)reward = reward.unsqueeze(-1)done = done.unsqueeze(-1)delta = reward + (1 - done) * gamma * next_value - valuefactor = gamma * lambda_adv = torch.zeros_like(value, device=value.device)gae_item = torch.zeros_like(value[0])for t in reversed(range(reward.shape[0])):if traj_flag is None:	# trag_flag is not Nonegae_item = delta[t] + factor * gae_item * (1 - done[t])else:gae_item = delta[t] + factor * gae_item * (1 - traj_flag[t].float())adv[t] += gae_itemreturn adv

关键的计算公式：

delta = reward + (1 - done) * gamma * next_value - value

用reward、value和next_value信息求的一个大致的基优势

gae_item = delta[t] + factor * gae_item * (1 - traj_flag[t].float())

通过反向迭代，对基优势进行修正，修正后优势包含未来的奖励信息，其中

factor = gamma * lambda_

factor越大，智能体越有远见，但相应模型越难收敛

求loss（policy_loss, value_loss, entropy_loss)

（1）求三个loss，其中ppo_output中包括ppo_loss和entropy_loss，ppo_info中包括approx_kl（新旧策略差异）和 clipfrac（clip的数据占比）。

def ppo_error(data: namedtuple,clip_ratio: float = 0.2,use_value_clip: bool = True,dual_clip: Optional[float] = None
) -> Tuple[namedtuple, namedtuple]:assert dual_clip is None or dual_clip > 1.0, "dual_clip value must be greater than 1.0, but get value: {}".format(dual_clip)logit_new, logit_old, action, value_new, value_old, adv, return_, weight = datapolicy_data = ppo_policy_data(logit_new, logit_old, action, adv, weight)policy_output, policy_info = ppo_policy_error(policy_data, clip_ratio, dual_clip)value_data = ppo_value_data(value_new, value_old, return_, weight)value_loss = ppo_value_error(value_data, clip_ratio, use_value_clip)return ppo_loss(policy_output.policy_loss, value_loss, policy_output.entropy_loss), policy_info

（2）ppo_policy_error()代码：

先给出ppo的loss公式：
page_6

其中:
page_7

代码：

def ppo_policy_error(data: namedtuple,clip_ratio: float = 0.2,dual_clip: Optional[float] = None) -> Tuple[namedtuple, namedtuple]:logit_new, logit_old, action, adv, weight = dataif weight is None:weight = torch.ones_like(adv)dist_new = torch.distributions.categorical.Categorical(logits=logit_new)dist_old = torch.distributions.categorical.Categorical(logits=logit_old)logp_new = dist_new.log_prob(action)logp_old = dist_old.log_prob(action)dist_new_entropy = dist_new.entropy()if dist_new_entropy.shape != weight.shape:dist_new_entropy = dist_new.entropy().mean(dim=1)entropy_loss = (dist_new_entropy * weight).mean()# policy_lossratio = torch.exp(logp_new - logp_old)if ratio.shape != adv.shape:ratio = ratio.mean(dim=1)surr1 = ratio * advsurr2 = ratio.clamp(1 - clip_ratio, 1 + clip_ratio) * advif dual_clip is not None:	#不执行这里clip1 = torch.min(surr1, surr2)clip2 = torch.max(clip1, dual_clip * adv)# only use dual_clip when adv < 0policy_loss = -(torch.where(adv < 0, clip2, clip1) * weight).mean()else:policy_loss = (-torch.min(surr1, surr2) * weight).mean()with torch.no_grad():approx_kl = (logp_old - logp_new).mean().item()clipped = ratio.gt(1 + clip_ratio) | ratio.lt(1 - clip_ratio)clipfrac = torch.as_tensor(clipped).float().mean().item()return ppo_policy_loss(policy_loss, entropy_loss), ppo_info(approx_kl, clipfrac)

其中关键代码：

    dist_new = torch.distributions.categorical.Categorical(logits=logit_new)dist_old = torch.distributions.categorical.Categorical(logits=logit_old)logp_new = dist_new.log_prob(action)logp_old = dist_old.log_prob(action)

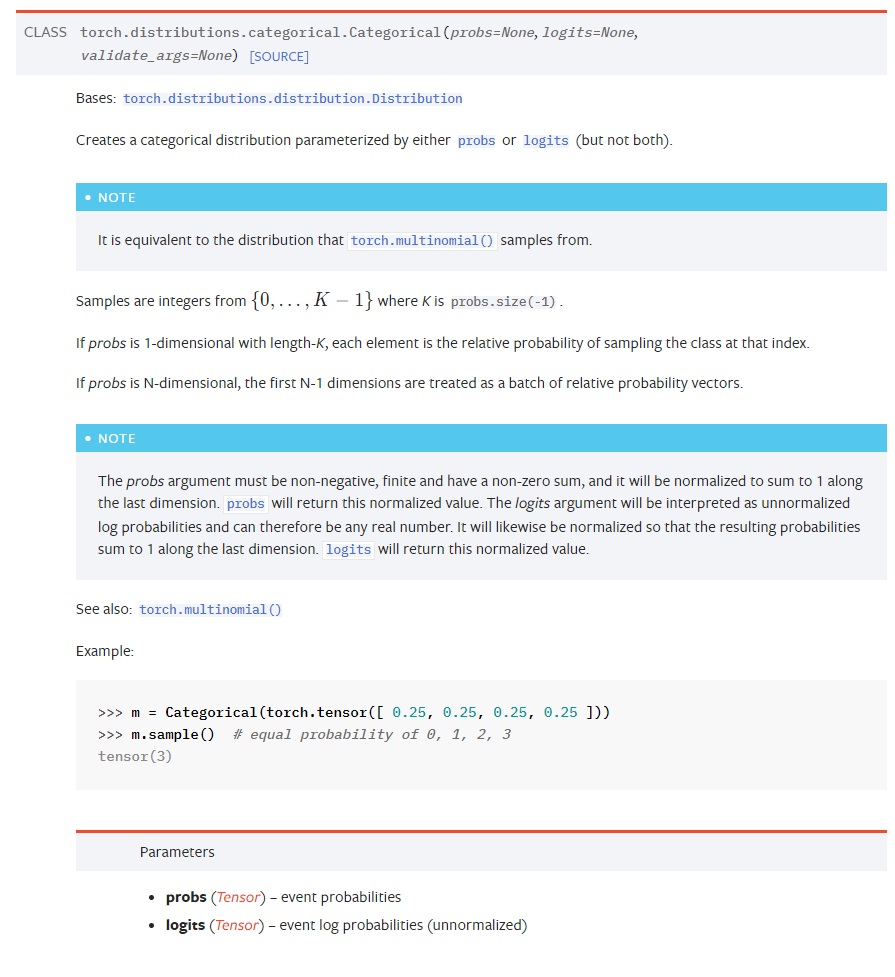

torch.distributions.categorical.Categorical(logits=< >) 创建一个由logits参数组成的分布（logits是未标准化的概率），pytorch官方手册中是这样描述的
page_5
dist_new.log_prob() 是用新旧策略对采样的动作进行处理 (这里具体处理理解的不是很清楚，其实就是对应了ppo算法中求新旧策略的差异) 并得到最后的logp_new和logp_old，（使用log_prob是因为后边方便用对数运算的性质得到 新旧策略的比值作为新旧策略的差异）
log_prob 源码：
page_8
ratio就是PPO公式中的r(θ)，求法如下：

ratio = torch.exp(logp_new - logp_old)

之后将r(θ)带入clip公式求ppo_loss。weight通常是全为1向量。

policy_loss = (-torch.min(surr1, surr2) * weight).mean()

至于ppo_loss前为何加负号，看公式，由于使用了adv优势，所以我们希望得到更好的奖励，所以希望优势越高越好（最大化 torch.min(surr1, surr2)），根据神经网络的更新原理，可以reduce（-torch.min(surr1, surr2)）。

此外，entropy_loss的求解公式为:

dist_new = torch.distributions.categorical.Categorical(logits=logit_new)
dist_new_entropy = dist_new.entropy()
entropy_loss = (dist_new_entropy * weight).mean()

先上pytorch官方源码：
page_9
公式很这样看理解起来比较复杂，但是大体上是在求新策略的信息熵（entropy），信息熵的定义是: 表示随机变量不确定的度量，越随机的信源熵越大。 也就是logit_new（未标准化的概率，这段直接叫它概率）概率数组对应的动作不确定度。
例如，如果logit_new 中每个下标对应的概率都一样，动作非常的不确定，那么它的entropy应该就很大，因为此时每个动作的概率都相等，所以logit_new中相当于信息含量很少，它的entropy就很大；相反，在模型训练后期，智能体已经可以根据状态得到一个非常确定的动作了，也就是logit_new中可能会有一个很大的概率和其他很小的概率，那么此时logit_new中信息含量很大，它的entropy也就越小。
（这部分是个人的一点理解，不知道是不是对的）

（3）ppo_value_error()代码：

def ppo_value_error(data: namedtuple,clip_ratio: float = 0.2,use_value_clip: bool = True,) -> torch.Tensor:value_new, value_old, return_, weight = dataif weight is None:weight = torch.ones_like(value_old)# value_lossif use_value_clip:value_clip = value_old + (value_new - value_old).clamp(-clip_ratio, clip_ratio)v1 = (return_ - value_new).pow(2)v2 = (return_ - value_clip).pow(2)value_loss = 0.5 * (torch.max(v1, v2) * weight).mean()else:value_loss = 0.5 * ((return_ - value_new).pow(2) * weight).mean()return value_loss

利用return和value_new构成误差来求value_loss，这里也用到了clip的思想，是为了防止网络更新过快，这里构建方法类似于DQN，就不多余赘述，value_loss的符号为+。

eval

（1）对data信息进行处理后（信息结构为：obs）输入网络求action和logit，代码如下：

	with torch.no_grad():output = self._eval_model.forward(data, mode='compute_actor')

（2）与环境完成一个episode交互后求得评估信息并输出，输出内容如下（可参考使用）

            'train_iter': train_iter,	# 学习率'ckpt_name': 'iteration_{}.pth.tar'.format(train_iter),'episode_count': n_episode,'envstep_count': envstep_count,'avg_envstep_per_episode': envstep_count / n_episode,'evaluate_time': duration,'avg_envstep_per_sec': envstep_count / duration,'avg_time_per_episode': n_episode / duration,'reward_mean': np.mean(episode_reward),'reward_std': np.std(episode_reward),'reward_max': np.max(episode_reward),'reward_min': np.min(episode_reward),

model:

主模型

主模型如下，其中self.encoder为对输入信息进行的特征提取，为Actor和Critic网络的共用部分，self.actor_head为actor网络独有的输出部分，由于本环境使用的动作空间维度为16，因此输出的logit（未归一化的概率） 也是16维的；self.critic_head 为critic网络独有的部分，输出为评价值，维度为1。

mode = [‘compute_actor’, ‘compute_critic’, ‘compute_actor_critic’] 分为三种网络输出模式，可以根据需要选择（官方库的设置非常灵活，可以记录一下这种forward选择方式）

class GoBiggerPPoModel(nn.Module):mode = ['compute_actor', 'compute_critic', 'compute_actor_critic']def __init__(self,scalar_shape: int,food_shape: int,food_relation_shape: int,thorn_relation_shape: int,clone_shape: int,clone_relation_shape: int,hidden_shape: int,encode_shape: int,action_type_shape: int,rnn: bool = False,critic_head_hidden_size: int = 32,critic_head_layer_num: int = 1,activation=nn.ReLU(inplace=True),) -> None:super(GoBiggerPPoModel, self).__init__()self.activation = activationself.action_type_shape = action_type_shapeself.encoder = Encoder(scalar_shape = scalar_shape,food_shape = food_shape,food_relation_shape = food_relation_shape,thorn_relation_shape = thorn_relation_shape,clone_shape = clone_shape,clone_relation_shape = clone_relation_shape,hidden_shape = hidden_shape,encode_shape = encode_shape,activation = activation)self.actor_head = DiscreteHead(32, action_type_shape, layer_num=2, activation=self.activation)self.critic_head = RegressionHead(critic_head_hidden_size, 1, critic_head_layer_num,activation=activation)self.actor = [self.encoder, self.actor_head]self.critic = [self.encoder, self.critic_head]self.actor = nn.ModuleList(self.actor)self.critic = nn.ModuleList(self.critic)def forward(self, inputs, mode:str):assert mode in self.mode, "not support forward mode: {}/{}".format(mode, self.mode)return getattr(self, mode)(inputs)

compute_actor, compute_critic, compute_actor_critic部分的代码：

compute_actor

    def compute_actor(self, inputs: torch.Tensor):B = inputs['batch']A = inputs['player_num_per_team']scalar = inputs['scalar']food = inputs['food']food_relation = inputs['food_relation']thorn_relation = inputs['thorn_relation']thorn_mask = inputs['thorn_mask']clone = inputs['clone']clone_relation = inputs['clone_relation']clone_mask = inputs['clone_mask']x = self.encoder(scalar, food, food_relation, thorn_relation, thorn_mask, clone,clone_relation, clone_mask)res = self.actor_head(x)action_type_logit = res['logit']  # B, M, action_type_sizeaction_type_logit = action_type_logit.reshape(B, A,*action_type_logit.shape[1:])return {'logit': action_type_logit,}

compute_critic：

    def compute_critic(self, inputs: torch.Tensor):B = inputs['batch']A = inputs['player_num_per_team']scalar = inputs['scalar']food = inputs['food']food_relation = inputs['food_relation']thorn_relation = inputs['thorn_relation']thorn_mask = inputs['thorn_mask']clone = inputs['clone']clone_relation = inputs['clone_relation']clone_mask = inputs['clone_mask']x = self.encoder(scalar, food, food_relation, thorn_relation, thorn_mask, clone,clone_relation, clone_mask)value = self.critic_head(x)value_pred = value['pred']value_type_pred = value_pred.reshape(B, A, *value_pred.shape[1:])value_output_pred = torch.mean(value_type_pred, 1).unsqueeze(-1)return {'value': value_output_pred}

compute_actor_critic:

    def compute_actor_critic(self, inputs:torch.Tensor):B = inputs['batch']A = inputs['player_num_per_team']scalar = inputs['scalar']food = inputs['food']food_relation = inputs['food_relation']thorn_relation = inputs['thorn_relation']thorn_mask = inputs['thorn_mask']clone = inputs['clone']clone_relation = inputs['clone_relation']clone_mask = inputs['clone_mask']actor_embedding = critic_embedding = self.encoder(scalar, food, food_relation, thorn_relation,thorn_mask, clone, clone_relation, clone_mask)act = self.actor_head(actor_embedding)action_logit = act['logit']  # B, M, action_type_sizeaction_type_logit = action_logit.reshape(B, A, *action_logit.shape[1:])value = self.critic_head(critic_embedding)value_pred = value['pred']value_type_pred = value_pred.reshape(B, A, *value_pred.shape[1:])value_output_pred = torch.mean(value_type_pred, 1).unsqueeze(-1)return {'logit': action_type_logit, 'value': value_output_pred}

写在最后

到这里就结束了，在这次PPO实战中，给我最大的感悟就是真正自己在具体应用中实践完一套RL流程会遇到非常多的问题，远远难于学习一下算法理论或者跑几个官方例程。真正实践起来还有很多的遗留问题，例如状态空间处理、动作空间的选择，奖励设置，状态标准化等等等等，博主对这些知识了解的还不够系统，日后学习到比较系统的程度之后再进行总结。
