Spring-Cloud-Alibaba-Sleuth链路追踪

一、链路追踪介绍

在大型的微服务项目中，一个系统被拆分成许多模块，不同的模块实现不同的功能，组合成系统。在系统内的众多微服务之间，一次请求往往涉及到许多服务之间的调用，但是在这些调用过程中，也会存在一些问题：

1、如何快速发现问题？

2、如何判断故障影响范围？

3、如何梳理服务依赖以及依赖的合理性？

4、如何分析链路性能问题以及实时容量规划？

分布式链路追踪，就是将一次分布式请求还原成调用链路，进行日志记录，性能监控并将一次分布式请求的调用情况集中展示。比如各个服务节点上的耗时、请求具体到达哪台机器上、每个服务节点的请求状态等等。

常见的链路追踪技术有如下这些：

  • cat： 由大众点评开源，基于Java开发的实时应用监控平台，包括实时应用监控，业务监控 。 集成方案是通过代码埋点的方式来实现监控，比如： 拦截器，过滤器等。 对代码的侵入性很大，集成成本较高。风险较大。
  • zipkin： 由Twitter公司开源，开放源代码分布式的跟踪系统，用于收集服务的定时数据，以解决微 服务架构中的延迟问题，包括：数据的收集、存储、查找和展现。该产品结合spring-cloud-sleuth 使用较为简单， 集成很方便， 但是功能较简单。
  • pinpoint： Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点 是支持多种插件，UI功能强大，接入端无代码侵入。
  • skywalking： SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。 特点是支持多种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。
  • Sleuth： SpringCloud 提供的分布式系统中链路追踪解决方案。

注意：SpringCloud alibaba技术栈中并没有提供自己的链路追踪技术的，我们可以采用Sleuth +Zinkin来做链路追踪解决方案。


二、Sleuth入门

Sleuth中的术语和相关概念：

Trace： 由一组TraceId相同的Span串联形成一个树状结构。为了实现请求跟踪，当请求到达分布式系统 的入口端点时，只需要服务跟踪框架为该请求创建一个唯一的标识（即TraceId），同时在分布式系统 内部流转的时候，框架始终保持传递该唯一值，直到整个请求的返回。那么我们就可以使用该唯一标识 将所有的请求串联起来，形成一条完整的请求链路。

Span： 代表了一组基本的工作单元。为了统计各处理单元的延迟，当请求到达各个服务组件的时候，也 通过一个唯一标识（SpanId）来标记它的开始、具体过程和结束。通过SpanId的开始和结束时间戳， 就能统计该span的调用时间，除此之外，我们还可以获取如事件的名称。请求信息等元数据。

Annotation： 用它记录一段时间内的事件，内部使用的重要注释：

  • cs (Client Send)客户端发出请求，开始一个请求的生命

  • sr (Server Received)服务端接受到请求开始进行处理， sr－cs = 网络延迟（服务调用的时间）

  • ss (Server Send)服务端处理完毕准备发送到客户端，ss - sr = 服务器上的请求处理时间

  • cr (Client Reveived)客户端接受到服务端的响应，请求结束。 cr - sr = 请求的总时间

演示：

api-gateway和mumber-producer同时注册到注册中心，通过gateway调用mumber-producer。

1 api-gateway配置文件：(调用mumber-producer/mumber接口)

server:port: 7000spring:application:name: api-gatewaycloud:nacos:discovery:server-addr: localhost:8848 # nacos默认端口地址为8848gateway:discovery:locator:enabled: true # 允许通过注册中心获取地址调用# 路由策略routes:- id: gateway  # 当前路由iduri: lb://mumber-producer # 请求转发到的目的地址(此处加"/"和不加斜线区别较大)predicates: # 断言(就是路由转发要满足的条件)- Path=/mumber/**

2 mumber-producer项目mumber接口:

@RestController
public class TestController {@Autowiredprivate IpConfiguration ipConfiguration;@RequestMapping("/mumber")public String test(){return "当前微服务端口号：" + ipConfiguration.getPort();}
}

mumber-producer项目中加入sleuth依赖：

<!-- 链路追踪 Sleuth -->
<dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-sleuth</artifactId><version>2.2.6.RELEASE</version>
</dependency>

3 同时启动api-gateway和mumber-producer，访问接口:http://localhost:7000/mumber

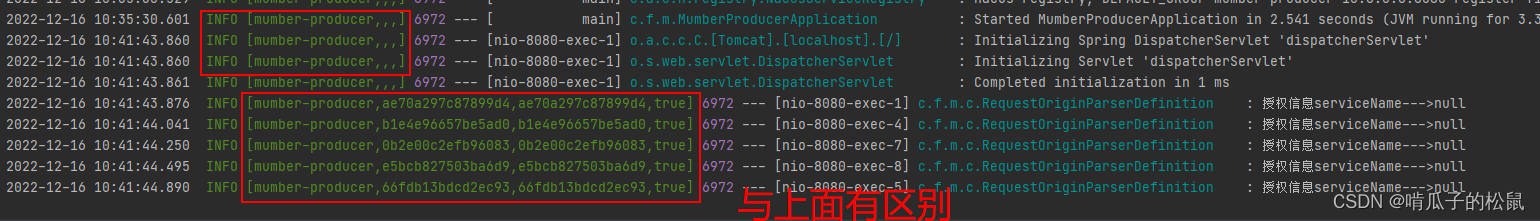

4 观察mumer-producer控制台：

请添加图片描述

发现有四个信息，微服务名，id1，id2，true。id1为TraceId，id2为SpanId。

查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过Zipkin可以将日志聚合，并进行可视化展示和全文检索。


三、ZipKin介绍

Zipkin 是 Twitter 的一个开源项目，它基于Google Dapper实现，它致力于收集服务的定时数据，以解决微服务架构中的延迟问题，包括数据的收集、存储、查找和展现。

我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的REST API接口来辅助我们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系统性能瓶颈的根源。

除了面向开发的 API 接口之外，它也提供了方便的UI组件来帮助我们直观的搜索跟踪信息和分析请求链路明细，比如：可以查询某段时间内各用户请求的处理时间等。

Zipkin 提供了可插拔数据存储方式：In-Memory、MySql、Cassandra 以及 Elasticsearch。

zipkin由4个核心组件构成：

  • Collector： 收集器组件，它主要用于处理从外部系统发送过来的跟踪信息，将这些信息转换为 Zipkin内部处理的 Span 格式，以支持后续的存储、分析、展示等功能。
  • Storage： 存储组件，它主要对处理收集器接收到的跟踪信息，默认会将这些信息存储在内存中， 我们也可以修改此存储策略，通过使用其他存储组件将跟踪信息存储到数据库中。
  • RESTful API： API 组件，它主要用来提供外部访问接口。比如给客户端展示跟踪信息，或是外接系统访问以实现监控等。
  • Web UI： UI 组件，基于API组件实现的上层应用。通过UI组件用户可以方便而有直观地查询和分析跟踪信息。

Zipkin分为两端，一个是 Zipkin服务端，一个是 Zipkin客户端，客户端也就是微服务的应用。客户端会配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务里面的 Sleuth 的监听器监听，并生成相应的 Trace 和 Span 信息发送给服务端。

ZipKin服务端安装

1 下载ZipKin服务端的jar包：

https://search.maven.org/remote_content?g=io.zipkin.java&a=zipkinserver&v=LATEST&c=exec

2 通过命令行，输入下面的命令启动ZipKin Server

java -jar zipkin-server-2.12.9-exec.jar

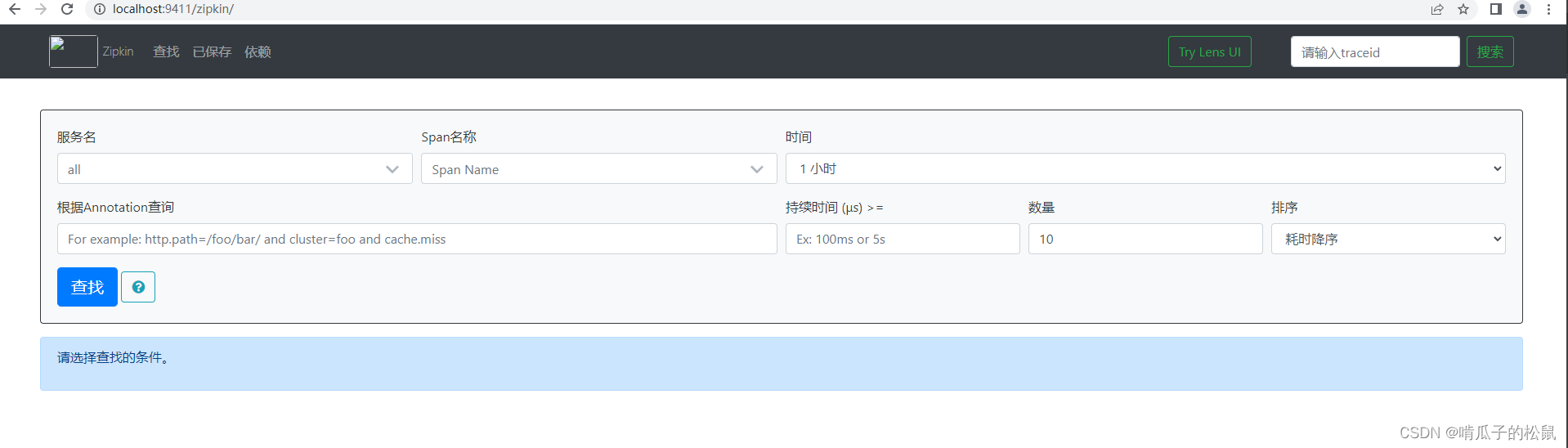

3 通过浏览器访问 http://localhost:9411访问

请添加图片描述

4 zipkin客户端与Sleuth集成

ZipKin客户端和Sleuth的集成非常简单，只需要在微服务中添加其依赖和配置即可。

4.1 在每个微服务上添加依赖

<dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

4.2 添加配置

spring:zipkin:base-url: http://127.0.0.1:9411/ #zipkin server的请求地址discoveryClientEnabled: false #让nacos把它当成一个URL，而不要当做服务名
sleuth:sampler:probability: 1.0 #采样的百分比

4.3 访问上述演示的那个微服务接口：http://localhost:7000/mumber

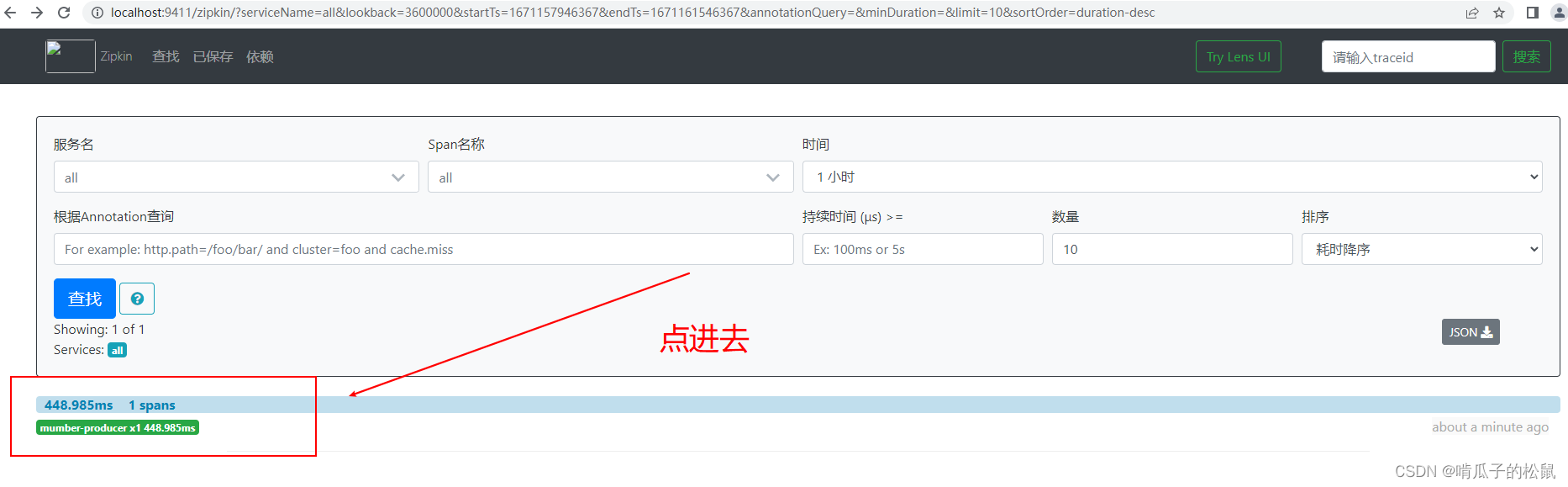

4.4 访问zipkin的UI界面，观察效果: http://localhost:9411

请添加图片描述

请添加图片描述

ZipKin数据持久化

Zipkin Server默认会将追踪数据信息保存到内存，但这种方式不适合生产环境。Zipkin支持将追踪数据 持久化到mysql数据库或elasticsearch中。

使用mysql实现数据持久化：

1 创建zipkin数据库

执行sql脚本，官网sql脚本：https://github.com/openzipkin/zipkin/blob/master/zipkin-storage/mysql-v1/src/main/resources/mysql.sql

2 在启动ZipKin Server的时候,指定数据保存的mysql的信息

java -jar zipkin-server-2.12.9-exec.jar --STORAGE_TYPE=mysql --
MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root -
-MYSQL_PASS=123456

使用elasticsearch实现数据持久化：此处先不作介绍。
