wireshark数据包详细栏每个字段对应的分层。

1、分层介绍

1.1、数据链路层

我们点开这个字段，从该字段中可以看到相邻两个设备的MAC地址

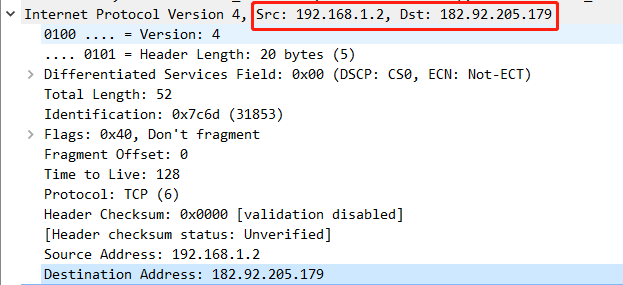

1.2、网络层

本层主要负责将TCP层传输下来的数据加上目标地址和源地址。

1.3、传输层

这一层用到了TCP协议

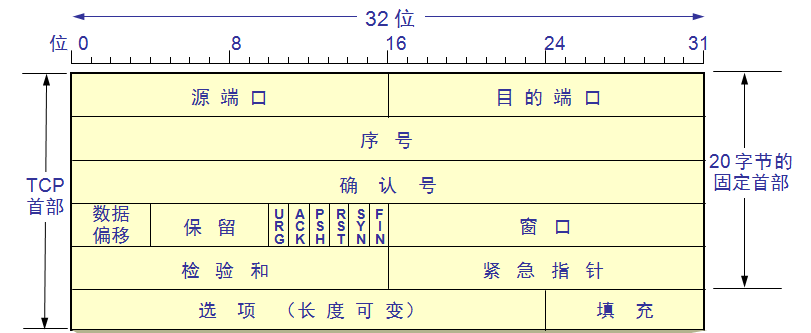

tcp包头

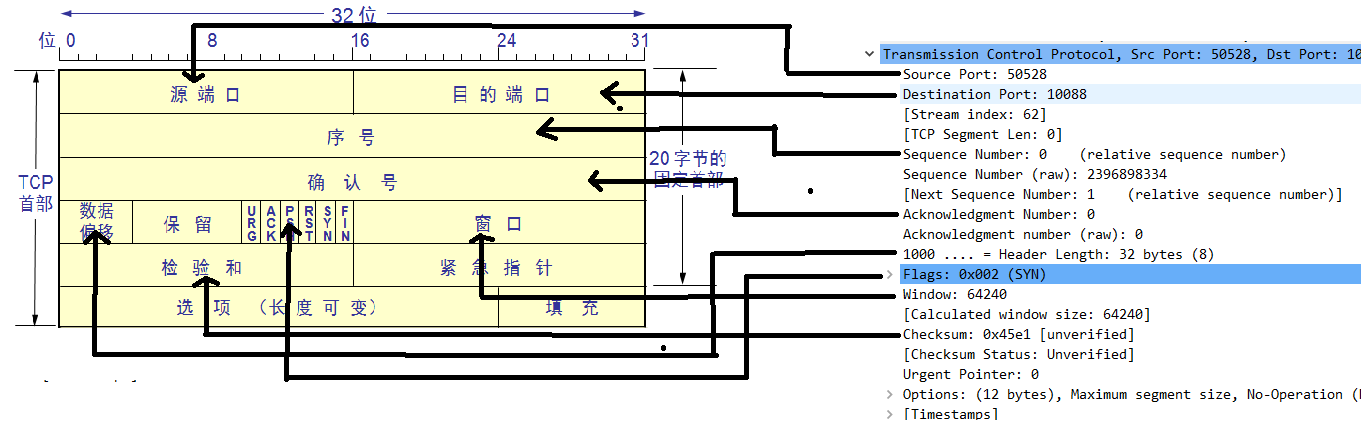

每个字段对应的TCP包头

2、TCP握手过程分析

TCP三次握手示意图

第一次握手：客户端向服务器发送一个SYN段(表示发起连接请求)，并且包含客户端的一个初始序列号seq=0

第二次握手：服务端返回一个ACK(对客户端连接请求的应答)+SYN(表示服务端发起连接请求)，并且包含服务端的一个初始序列号seq=0，同时返回一个确认号ack=1

第三次握手：客户端给服务端返回一个ACK(对服务端连接请求的应答)，并更新自己的序列号seq=1，返回一个确认号ack=1

Wireshark分析握手过程

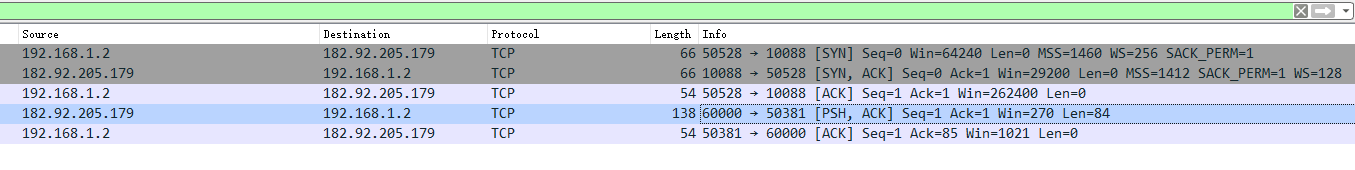

这是我发起连接请求后抓到的数据包

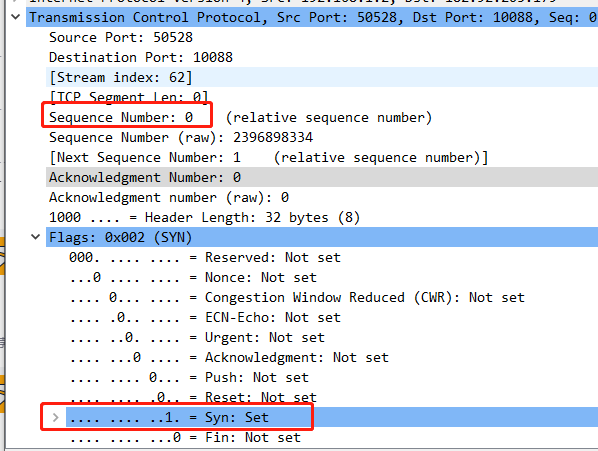

第一次握手：

可以看到，客户端发起一个SYN请求，初始序列号为0

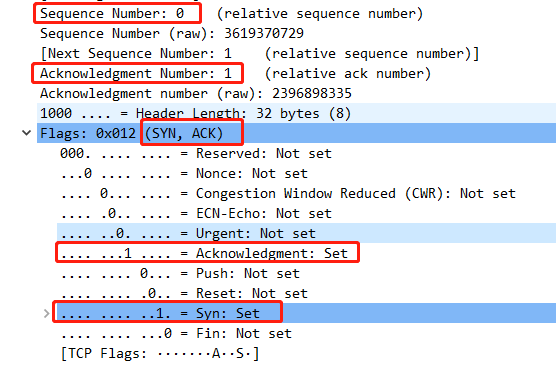

 第二次握手

服务端返回SYN+ACK，并且包含服务端的一个初始序列号seq=0，同时返回一个确认号ack=1

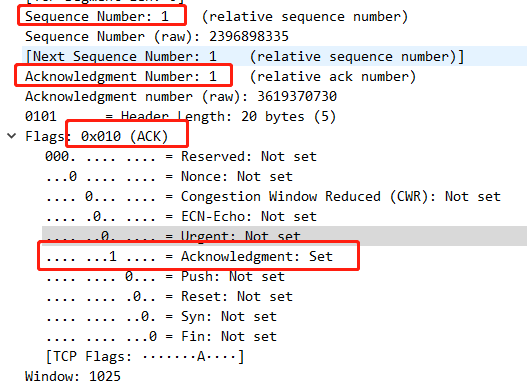

 第三次握手

客户端返回一个ACK，并且返回一个确认号ack=1，并且将自己的序列号seq更新为1

 到此，TCP三次握手就结束了。客户端与服务端之间已经成功建立起连接。

3、TCP数据传输过程分析

        我们常说TCP是可靠性的传输协议，那么它是如何实现可靠性的数据传输呢，就是通过序列号和确认应答提高可靠性。

        我们从客户端往服务端发送了两次数据，第一次发送了一个字符串"hello"，第二次发送了一个字符串"word"。首先客户端发送“hello”时，初始序列号seq为1，服务端接收到数据后，会给一个应答，表示我已经收到了消息，并且这个应答号ack = seq + “接收到的数据长度”，客户端再继续发送时，序列号更新为服务端的应答号的值。

        下面我们就抓包看下这个过程。

        客户端分别向服务器发送了两次消息，第一次发送了一个字符串“hello”，第二次发送了字符串"word"。

        我先从客户端往服务器发送一个字符串 "hello"，我们可以看下，大小为6个字节。

        可以看下初始序列号seq为1

         然后看下服务器返回了什么，服务器作了一个应答ack=7，表示接受到了客户端的信息

再看下第二次发送字符串"word"的情况，序列号seq更新为上一次服务端的应答号ack，变为7

 看下服务端的应答，确认号ack为12

 4、TCP四次挥手分析

        TCP四次挥手示意图

 第一次挥手：客户端发起一个FIN，表示客户端希望断开连接。

 第二次挥手：服务端返回一个ACK，表示对客户端断开请求的应答。

 第三次挥手：服务端发起一个FIN，表示服务端希望断开连接。

 第四次挥手：客户端返回一个ACK，表示对服务端断开请求的应答。

         理论上挥手是需要四次的，但抓包分析时，只抓到了三次挥手过程，第二次挥手和第三次挥手合并为一次了。

 第一次挥手

        客户端发起一个FIN请求(表示客户端希望断开连接)，序列号seq=12，应答号ack=23。注意这里的应答是上一次数据通信过程中的应答。

第二次，第三次挥手

        服务端返回一个ACK(表示对客户端断开请求的应答) + FIN(表示服务端希望发起断开请求)，应答号ack=13，序列号seq=23

 第四次挥手

         客户端返回一个ACK(表示对服务端断开请求的应答)，应答号ack=24，序列号seq=13
