单片机工作时，是一条一条地从ROM中取指令，然后一步一步地执行。单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。一个机器周期包括12个时钟周期。如果一个单片机选择了12MHZ晶振，它的时钟周期是1/12us，它的一个机器周期是12x(1/12)us，也就是1US。
MCS-51单片机的所有指令中，有一些完成得比较快，只要一个机器周期就行了，有一些完成得比较馒，得要2个机器周期，还有两条指令要4个机器周期才行。为了衡量指令执行时间的长短，又引|入一个新的概念： 指令周期。所谓指令周期就是指执行条指令的时间。例如，当需要计算DJNZ指令完成所需要的时间时，首先必须要知道晶振的频率，设所用晶振为12MHZ，则一个机器周期就是1US。而DJNZ指令是双周期指令，所以执行一次要2US。如果该指令需要执行500次，正好1000us，也就是1ms。
机器周期不仅对于指令执打有着重要的意义，而且机器周期也是单片机定时器和计数器的时间基准。例如一个单片机选择了12MHZ晶振，那么当定时器的数值加1时，实际经过的时间就是1us，这就是单片机的定时原理。
单片机晶振电路原理(51单片机)

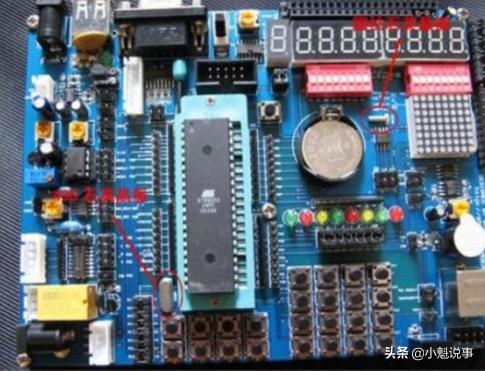

XTAL1和XTAL2指的是8051系单片机上常见的用于接“晶振”(晶体谐振器-Crystal Resonator”)的两个引脚。从原理上来说，这两个引脚和MCU内部一个反相器相连接。这个反相器与外部的“晶振”组成一个构成一个皮尔斯振荡器(Pierce oscillator)。因为这个振荡器集成在器件内部的组件实在是不能更简单啦，就一个反相器和一个电阻，非常合适于各种数字IC的设计制造流程。
深入地分析这个皮尔斯振荡器的工作原理时，不妨把它表述成以下理想的电路形式：
模电知识告诉我们，当期望得到一个输出信号频率为的振荡电路时，这个电路在必须满足两个条件：2kπ的环路相移闭环增益为1
在上面的皮尔斯振荡器的电路原理图中，不难发现反相器U1对任意的频率分量均提供了180°，即的相移量。同时，反相器在输入输出之间可以看作是一个buffer，因此通过对反相器的输出特性进行调教，较容易得到1的loop gain。
到这里有人会问了，相移量只有，上面的两个条件连一个都没达到，这哪能起振呢?问题的关键在于电路中的其它元件上。
首先，对电路中的一颗“晶振”来说，石英晶体本身具有压电效应，对石英晶体进行适当处理后可以得到一种压电谐振器件，这就是常见的石英晶体谐振器(以下简称QCR)。对QCR的物理特性进行分析，可以发现QCR的压电谐振过程可以用以下的理想电路模型近乎完美地表示出来。
