基于51单片机的温度监测控制系统仿真程序原理图设计

article/2025/7/13 14:20:09

整体方案设计

3.1.1 系统概述
整个系统以STC89C52单片机为核心器件,配合电阻电容晶振等器件,构成单片机的最小系统。其它个模块围绕着单片机最小系统展开。其中包括,传感器采用DS18B20,负责采集温度数据后发给单片机。显示设备采用4位共阴数码管,显示检测到的温度值。按键模块,主要是进行报警值的设置。报警模块采用蜂鸣器+LED的模式,超出报警范围则进行声光报警,同时还有升温和降温装置工作,使得温度恒定在一个范围之内。
在这里插入图片描述
原理图:
在这里插入图片描述

仿真图:

在这里插入图片描述

最小系统模块
3.2.1 STC89C52简介
(1)概述
STC89C52是一个低电压,高性能CMOS 8位单片机,片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元,功能强大的STC89C52单片机可为您提供许多较复杂系统控制应用场合。
STC89C52有40个引脚,32个外部双向输入/输出(I/O)端口,同时内含2个外中断口,3个16位可编程定时计数器,2个全双工串行通信口,2个读写口线。STC89C52有PDIP、PQFP/TQFP及PLCC等三种封装形式,以适应不同产品的需求。
(2)主要功能特性
 ◆兼容MCS51指令系统;
 ◆8k可反复擦写(>1000次)Flash ROM;
 ◆32个双向I/O口;
◆256x8bit内部RAM ;
 ◆3个16位可编程定时/计数器中断;
◆时钟频率0-24MHz;
 ◆2个串行中断;
 ◆可编程UART串行通道;
 ◆2个外部中断源;
 ◆共8个中断源;
 ◆2个读写中断口线;
 ◆3级加密位;
 ◆低功耗空闲和掉电模式;
◆软件设置睡眠和唤醒功能;

DS18B20传感器电路
3.3.1 DS18B20简介
(1)概述
DS18B20(图3-4)是美国DALLAS半导体公司推出的第一片支持“一线总线”接口的温度传感器,它具有微型化,低功耗,高性能,抗干扰能力强,易配微处理器等优点,可直接将温度转化成数字信号处理器处理。测量的温度范围是-55125℃,测温误差0.5℃。可编程分辨率912位,对应的可分辨温度分别为0.5℃,0.25℃,0.125℃和0.0625℃。相较热电偶传感器而言可实现高精度测温。

(2)特性
独特的1-Wire总线接口仅需要一个管脚来通信;
每个设备的内部ROM上都烧写了一个独一无二的64位序列号;
多路采集能力使得分布式温度采集应用更加简单;
无需外围元件;
供电范围为3.0V至5.5V;
温度可测量范围为:-55℃至+125℃(-67℉至+257℉);
温度范围超过-10℃至85℃之外时具有±0.5℃的精度;
内部温度采集精度可以由用户自定义为9-Bits至12-Bits;
温度转换时间在转换精度为12-Bits时达到最大值750ms;
用户自定义非易失性的的温度报警设置;
定义了温度报警搜索命令和当温度超过用户自定义的设定值时;
与DS1822程序兼容。
(3)管脚定义
Pin1:(VDD),可选的电源引脚;
Pin2:(DQ),单线运用的数据输入/输出引脚;
Pin3:(VDD),接地端,电源负极;
(4)应用领域
该产品适用于冷冻库,粮仓,储罐,电讯机房,电力机房,电缆线槽等。
轴瓦,缸体,纺机,空调,等狭小空间工业设备测温和控制。
汽车空调、冰箱、冷柜、以及中低温干燥箱等。
供热/制冷管道热量计量,中央空调分户热能计量和工业领域测温和控


http://chatgpt.dhexx.cn/article/AVwQVCQi.shtml

相关文章

51单片机电路原理图_51单片机AD转换电路设计实现

51单片机AD转换电路设计实现 关于AD转换的原理,大家在《数字电子技术》中已经学过,这里做过多的介绍,本文介绍一款经典的8位AD转换芯片ADC0804,基于51单片机设计AD转换电路,并完成测量值的转换。 1 芯片引脚介绍 CS:片选信号,低电平有效,即CS=0时候芯片才能正常工作,单…

51单片机电路原理图_HX711的电子秤称重系统设计详解,51单片机,含Proteus仿真、C代码、原理图、论文等...

设计要求 1.系统可实现电子秤基本的称重功能(称重范围为0~10Kg,重量误差不大于0.005Kg); 2.系统应具备键盘输入单价,显示重量,计算总价的功能; 3.单价和总价金额的单位为元,最大金额数值为999.99元,金额误差不大于0.01元; 4.系统超出最大测量范围10Kg时,具有报警指…

51单片机的简易计算器设计(仿真+程序+原理图+PCB+设计报告)

本设计: 基于51单片机的简易计算器设计(仿真程序原理图PCB设计报告) 仿真:proteus 7.8 程序编译器:keil 4/keil 5 编程语言:C语言 编号S0001 芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯…

51单片机计算机加原理图,MCS-51单片机最小系统的组成部分及电路图介绍

MCS-51单片机概述 MCS-51单片机是一种集成的电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到…

手把手教你看懂51单片机原理图

最近当了单片机课设的助教,又再次接触了51单片机。发现初学者还看不太原理图,不能理解单片机 led灯,蜂鸣器,数码管是怎么操作的。现在结合原理图讲解一下怎么操作这些外设模块!我们就以一些初始化代码进行讲解。 注:这…

51单片机电路原理图_51单片机入门(第1篇):纯干货,单片机最小系统

当我们了解了什么是单片机,以及单片机有什么用之后,是否要考虑我们怎么去学习单片机呢?学习单片机其实很简单,需要的起步知识并不需要多少,接下来跟随我的步伐,一步一步的去了解单片机。本文将讲解单片机最小系统和仿真软件以及编程软件的选择。 0. 51单片机最小系统 先来…

理解51单片机最小系统的工作原理

51单片机最小应用系统 概述 要想使用单片机,第一个要搭建的电路就是单片机的最小系统,有了这个最小系统单片机就可以去正常的工作,即使没有其他的外围电路(显示器啥的),也可以对单片机进行程序的编写&…

51单片机原理与设计方案(包含原理图与PCB)

一、单片机简介 单片机:在一片集成电路芯片上集成微处理器(CPU)、存储器(ROM和RAM)、I/O接口电路,从而构成了单芯片微型计算机,即单片机(single chip Microcomputer)也叫…

如何获得海量的RoboCode代码

原文地址:如何获得海量的RoboCode代码 作者:胡泊1982 很多对人工智能感兴趣的朋友受限于资金和场地的限制,只能转向虚拟平台发展。我们机器人天空网站也曾经做过专门的专题介绍了几种常见的虚拟机器人竞赛平台(http://www.robotsk…

Robocode 参数大揭密

Robocode 参数大揭密 文档选项 将此页作为电子邮件发送 最新推荐 Java 应用开发源动力 - 下载免费软件,快速启动开发 级别: 初级 天翼.李Skyala.Li, 2002 年 12 月 02 日 下面天翼.李(Skyala.Li)就和大家一起来看看Robocode中重要的参数并分析分析…

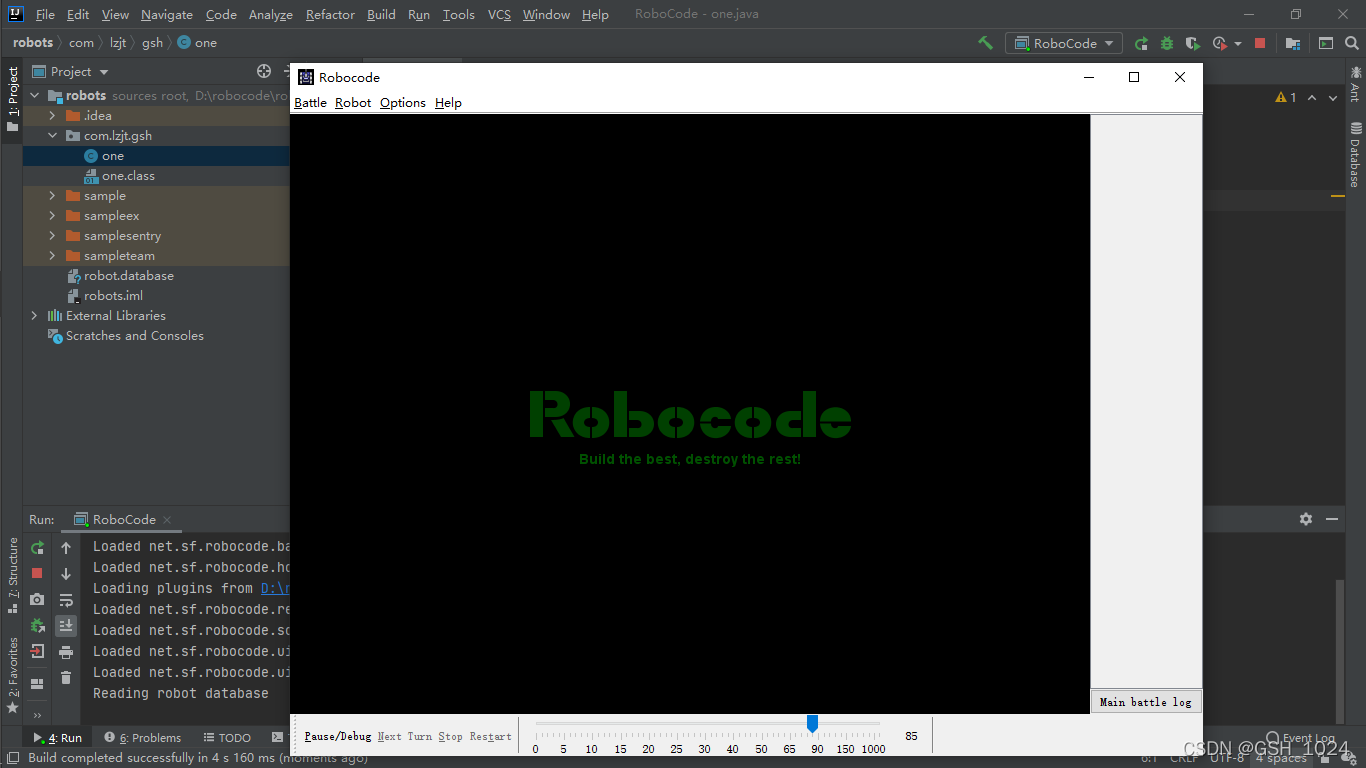

在IDEA上部署Robocode
