设计要求

1.系统可实现电子秤基本的称重功能（称重范围为0～10Kg，重量误差不大于±0.005Kg）；

2.系统应具备键盘输入单价，显示重量，计算总价的功能；

3.单价和总价金额的单位为元，最大金额数值为999.99元，金额误差不大于0.01元；

4.系统超出最大测量范围10Kg时，具有报警指示功能（蜂鸣器、LED灯报警提示）；

5.该电子秤设计同时具备去皮功能和重量校准功能；

设计概述

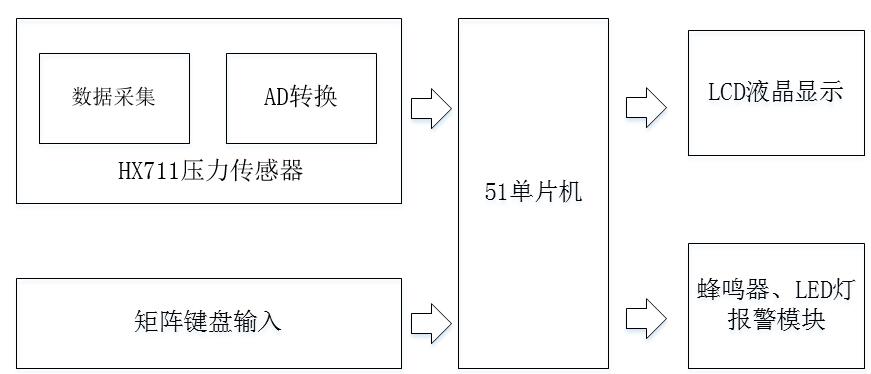

电子秤系统主要由单片机最小系统、数据采集系统、人机交互界面系统、报警系统五大部分组成。

单片机最小系统主要包括AT89C51和经典复位电路；数据采集部分由称重传感器、信号放大和A/D转换部分组成，信号放大和A/D转换部分主要由专用型高精度24位AD转换芯片HX711实现。

人机交互界面为键盘输入和点阵式液晶显示，主要使用4*4矩阵键盘和1602液晶显示器，可以方便的输入数据和直观的显示数据；报警系统由蜂鸣器和LED灯组成。

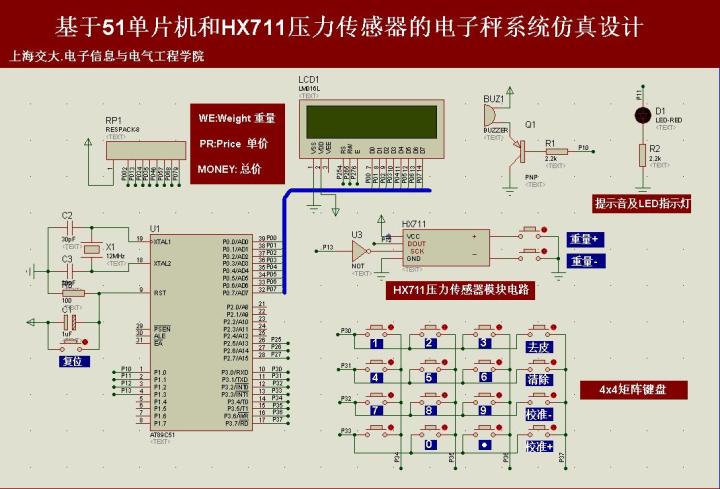

仿真电路图

电子秤原理图
