前言

今天是参加百问网组织的物联网智能家居项目第一天，很幸运能够抓住这次机会来更好的学习嵌入式，也非常感谢百问网的老师们辛勤教导。

嵌入式基本知识

ARM的理解

ARM是一家公司

ARM首先是一个公司，是一家全球半导体行业技术领先的公司，主要业务是设计RISC嵌入式处理器；
RISC：精简指令集，指的是一种指令类型比较少的计算机指令，因为其执行速度快而被广泛应用，缺点就是指令类型少，实现的功能相对单一。
CISC：复杂指令集，指的是一种指令类型比较丰富的计算机指令，因为其指令丰富，运算效率高而被广泛使用，缺点就是指令执行速度相对较慢（它是通过微程序触发实现）。

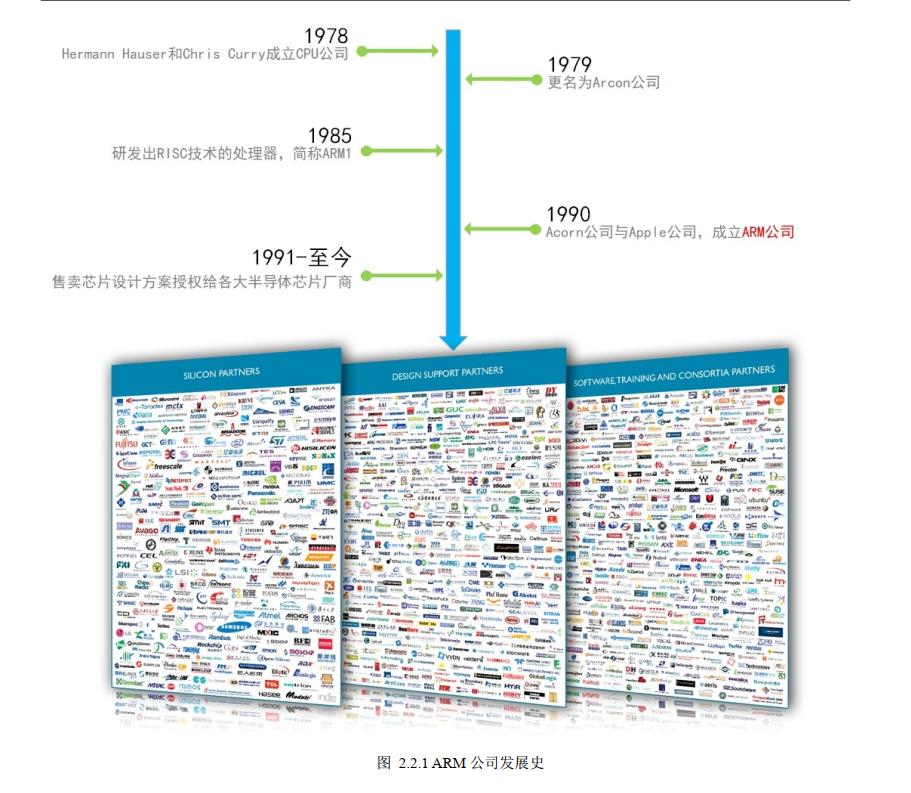

ARM公司的发展历程
在这里插入图片描述

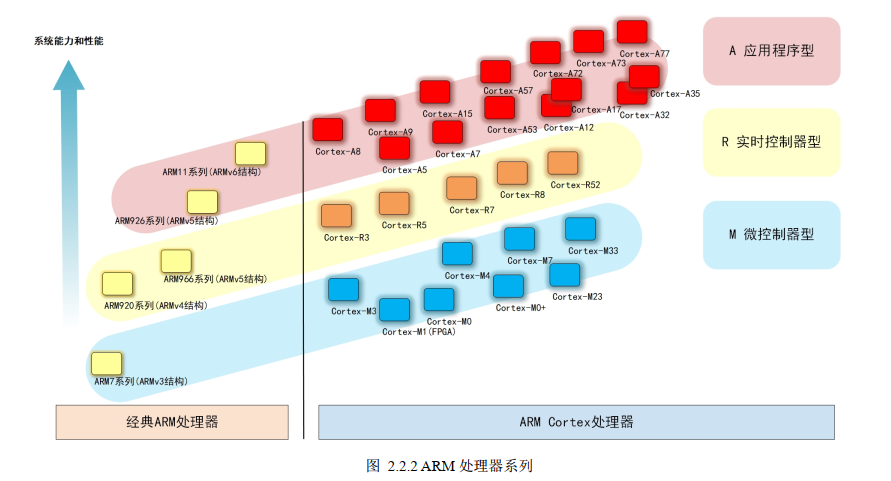

一类芯片或产品的统称

因为很多的公司，再拿到ARM公司的授权以后生产了很多的芯片或产品，像我们使用的STM32F103这一系列就是Cortex-M3系列，就是使用的ARM的M系列的核等等
在这里插入图片描述

一项技术的名称，即采用RISC处理器体系架构

现在几乎大家都把RISC处理器架构称为ARM架构了，所以ARM也指一种体系架构，即RISC处理器体系架构。

ARM和intel的区分

其实就是RISC和CISC的区分，两家公司代表计算机指令集的两个极端。区别也在于两种指令集的区别。
ARM因其精简指令集，指令执行速度快，所以广泛应用于嵌入式领域，实现一些功能相对单一的产品。
intel因其CISC指令类型丰富，执行效率高，所以广泛应用于PC，高级智能机等领域。

针对应用场景的不同，所有使用的指令集架构自然也就不同。

ARM和STM32的关系

ARM和STM32的关系就是，STM32的体系结构就是ARM架构。
STM32是由ST公司研发的产品，而这个产品的产生是ST公司在购买到了ARM公司的授权以后，经过ST公司自己的添加外设，设置结构等方式而生产的产品。但是这个产品的核心，内核的结构是由ARM公司设计的。里面的IP核的设计就是ARM公司授权给ST公司，ST公司根据这个IP核的设计结构进行添加，设计进而生产，就有了我们日常使用的一系列STM32产品。

处理器的基本概念

MCU

微控制器 (Micro-Controller Unit ， MCU) ，俗称单片机。之所以称之为单片机 (Single ChipMicrocomputer)，是因为不同于其它处理器，它将CPU、 RAM(随机存储器)、 ROM(只读存储器)、 I/O、中断系统、定时器等各种功能外设资源集中到一个芯片上。这个芯片就是一个完整的微型计算机，只需要供电或加上极少的外围电路即可工作。
常见的MCU有80C51系列单片机、 Atmel公司的AVR系列单片机、 Microchip公司的PIC系列单片机、 TI公司的MSP430系列单片机、 ST公司的STM32系列单片机、 NXP公司的LPC1700系列单片机。早期的MCU主要是8位，后面发展出16位，再到现在主流的已经是32位。此外，主频不断提高、 ROM不断增大、外设不断增多，单片机的应用领域和场合越来越大

MPU

微处理器(Micro-Processor Unit， MPU)。类似通用计算机的CPU，主要负责处理计算，需要外加RAM、Flash、电源等电路。

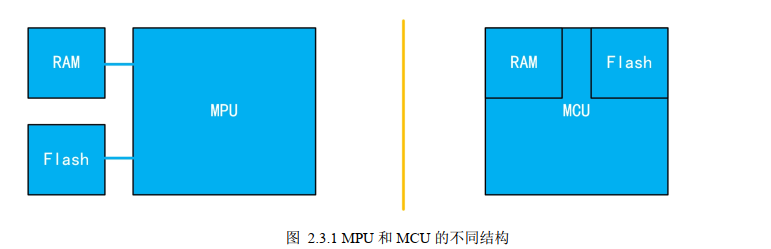

MCU和MPU的本质区别是因为应用场景的定位不同。 MPU注重通过相对强大的运算/处理能力，执行复杂多样的大型程序，因此常需要外挂运行内存(RAM)、存储器(Flash)等。 MCU注重功能较为单一、价格敏感的应用场景，不需要相对强大的运算/处理能力，更多的是对设备管理/控制，因此不需要大容量的RAM、 Flash来运行大型程序，于是将RAM、 Flash全集成在一起，大家也就俗称“单片机”

在这里插入图片描述如今，随着技术的发展，市场及需求的变化， MPU和MCU的界限日趋模糊。高端的32位MCU主频越来越高，已经反超低端MPU主频， MCU也有外挂RAM和Flash的场景，依靠硬件结构去区分逐渐困难。读者可以简单的认为，嵌入式微处理器MPU，通常运行Linux、 Android等非实时操作系统，应用在高端应用市场，比如智能手机、路由器等消费电子市场领域，而嵌入式微控制器MCU，常用运行裸机或实时性操作系统，应用在中、低端应用市场，比如家电控制领域、工业控制领域等。

总的来说MCU：主要应用于微控制领域，运行逻辑程序或实时性操作系统的场合。
而MPU：主要就是针对跑Linux，Android操作系统等程序复杂，需要操作系统进行资源管理的应用。

DSP

DSP通常有两个含义。

数字信号处理（Digital Signal Processing， DSP），是一门学科技术，使用数值计算的方式对信号进行加工处理的理论和技术。

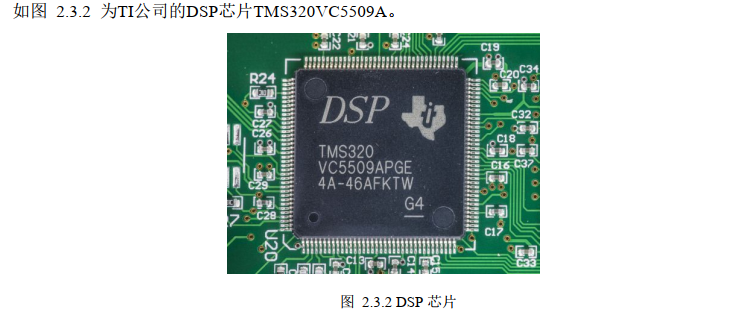

数字信号处理器（Digital Signal Processor， DSP），是一种专门用于数字信号处理领域的微处理器。
DSP芯片为了达到快速处理数字信号处理的目的，采用了许多特殊软硬件结构。首先是采用哈佛结构，（哈佛结构就是将程序指令和存储数据存在不同的存储器上）将程序和数据分开，同时为处理器提供指令和数据。然后采用多级流水线技术，在指令周期内可以执行更多指令。加上专用的硬件乘法器、特殊的DSP指令，使得DSP芯片在计算处理上，远超同主频的MCU或MPU。
DSP芯片拥有强大的数据处理能力，在数字信号处理领域，如调制/解调、数据加密/解密、图形处理、数字滤波、音频处理等计算密集型的场景广泛应用。

FPGA

现场可编程门阵列（ Field－ Programmable Gate Array， FPGA），由可编程互连连接的可配置逻辑块(CLB) 矩阵构成的半导体器件。通俗地说， FPGA就是一个可以通过编程改变内部硬件结构，实现所需功能的芯片。前面的MCU、 DSP等都是硬件资源固定，只能通过修改软件实现所需功能。而FPGA是通过硬件描述语言或其它方式修改硬件，将FPGA变为CPU或专用芯片，来实现控制或算法。因此， MCU、 DSP能够实现的功能， FPGA理论上都可以实现，反之则不一定。

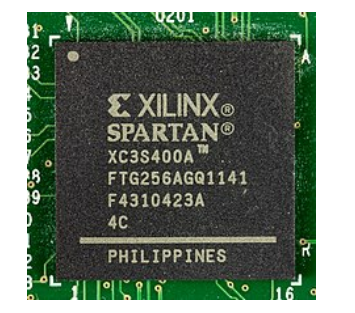

如图为Xilinx公司的FPGA芯片XC3S400A。
在这里插入图片描述
FPGA主要有两大优势：高速和灵活。 FPGA使用硬件处理数据，采用并发和流水技术，多个模块之间可以同时并行执行。 FPGA可以根据现场情况配置器件功能，能够在技术和需求变化时重新配置，实现系统优化升级。**在某些通信领域，需要处理高速的通信协议，同时通信协议随时都可能修改，不适合做成专门的芯片，FPGA的高速、灵活就便成了首选。**虽然FPGA功能强大，但实际工程项目中，还需考虑硬件成本、开发难度和市场需求等因素。一些简单的控制场合，尽管FPGA和MCU都能胜任，但MCU价格低廉和研发简单，更划算。

总结

如今复杂的嵌入式系统往往是复合架构，比如“ MPU+FPGA”、“ MPU+DSP”、“ MCU+FPGA”、“ MCU+DSP”，甚至“ MCU +MPU+FPGA+DSP”。控制、显示、通信一般选择MCU或MPU，通信和数据处理算法选择DSP，大量的数据处理和特定实现选择FPGA。
MCU开发需要C语言基础，然后学习各类资源、接口，再到RTOS； MPU通常运行Linux，需要Linux基础、操作系统、网络编程等知识； DSP开发需要具备数据信号处理算法的理论知识； FPGA开发需要了解高速接口或音/视处理算法等。
一般来说， MCU相对比较简单，适合作为入门学习，待MCU学习完后，再结合实际情况选择深入学习方向。

ARM开发

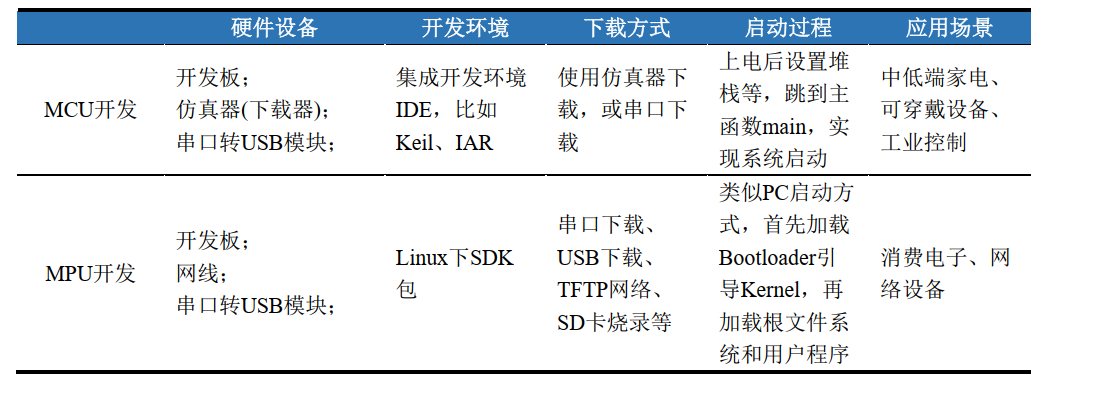

MCU开发和MPU开发的区别

MCU开发就是指的单片机开发，着重是对寄存器操作，传感器工作原理，通信协议，外设接口资源等的熟悉和掌握。
MPU开发就是带有操作系统的开发。包括系统的移植，驱动的编写，网络编程，页面设计（Qt）等。
在这里插入图片描述

开源硬件 Arduino 和 Raspberry Pi

在开源硬件领域， Arduino和Raspberry Pi(树莓派)都是电子创意设计常用的开发平台和工具。它们使用简单的开发方式，使初学者能快速搭建其创意原型，有效降低了学习难度，缩短了开发周期。
在这里插入图片描述
Arduino是一款基于微控制器（ MCU）的开发板，它可以运行一些相对比较简单的应用程序，成本低廉，适合用于与传感器、外围电路进行控制和通信。

Raspberry Pi是一款基于微处理器（ MPU）的开发板，可以看作是一台小型计算机，板载RAM、 HDMI接口、 USB接口、音频接口、网络接口等。通常运行发行版Linux操作系统，可以运行功能更丰富的应用程序，适合用于一些需要较多运算和功能的项目，比如游戏虚拟机、网页服务器、机器人、家庭智能控制系统
等。
