若要涉及到物联网，必然绕不开ESP8266。由于其低廉的价格、超高的性能和便利的开发环境，其毫无疑问成为了业界里程碑一样的存在。

在本文中，我们采购的是正点原子的ESP8266模块，连接的单片机为正点原子的STM32 MINI开发板。

本文要求的基础是读者需有一定的文字阅读能力，键盘敲打能力和电脑操作能力。

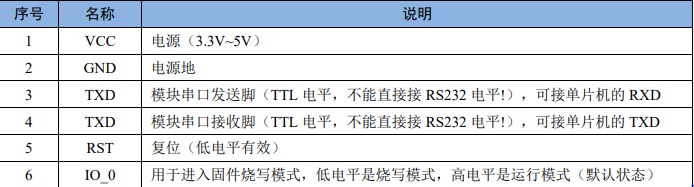

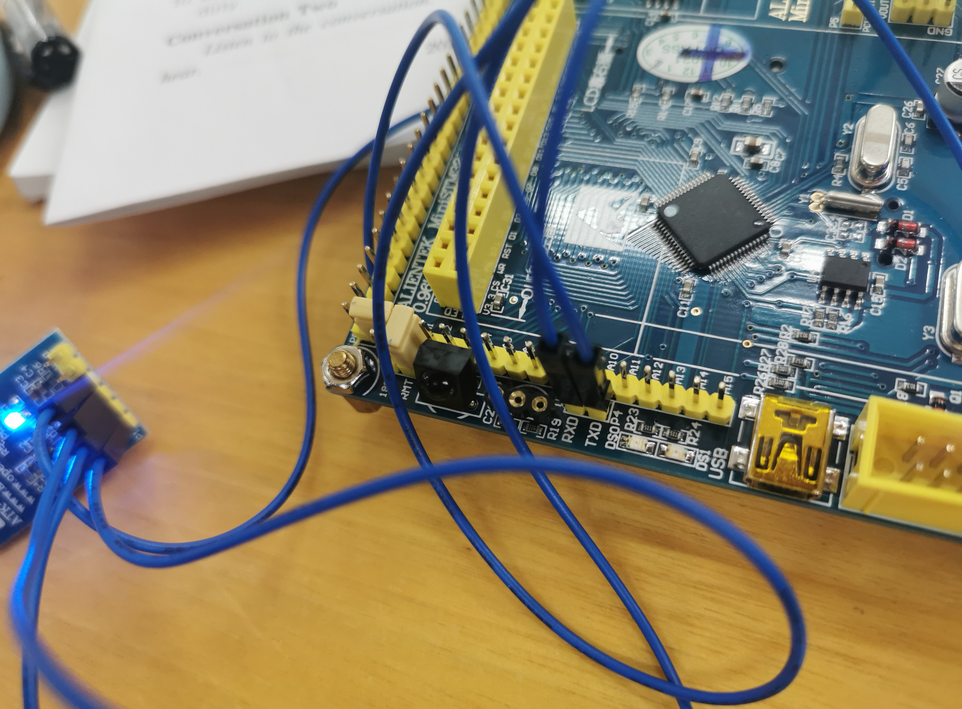

首先我们先看看模块的外观以及接线。

由于一般情况下购置的ESP8266，厂家都会提前帮忙烧写好AT固件指令。我们接线时只需要连接电源、地和发送接收接口。

因为本文只是单独研究ESP8266，不涉及单片机相关知识。因此我们将电源和地与单片机对应位置接好，将发送接收接口直接与usbttl相连（将单片机上的TXD和RXD的跳线帽拔掉并接上对应ESP8266接口），从而直接与电脑进行通信。
接下来，我们将通过向模块发送AT指令来控制ESP8266执行不同的任务。

如果在该过程中遇到什么问题，欢迎在我的另一篇文章《正点原子ESP8266使用过程遇到的问题与解决方案（持续更新）》寻找解决方案。如果最后还是没能解决您的问题，可以在这两篇文章底下评论告诉我。

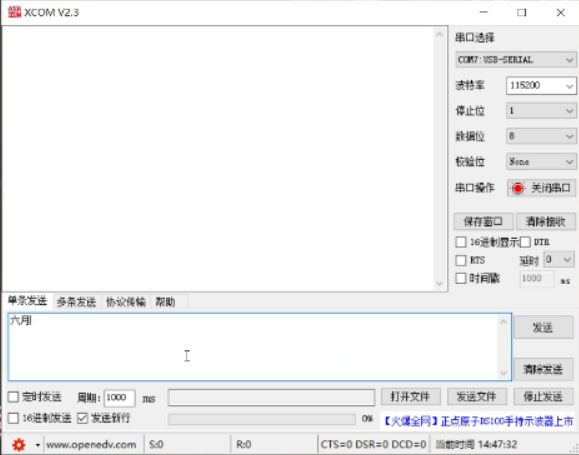

打开串口调试助手。

1、设置模块WIFI模式

AT+CWMODE=1

1为Station，2为AP，3为AP兼Station。由于我们是将模块作为一个client，所以选择了1模式。如果你不确定你需要哪种模式，可以直接选择3。

2、设置模块加入AP热点

AT+CWJAP="WIFI账号","WIFI密码"

3、打开并配置好网络调试助手

由于我们现阶段只是进行模拟，来帮助大家熟悉ESP8266工作的方式，就只采用了调试助手作为server。配置需要将协议类型更改为TCP Server，本地IP为所连WLAN的IP,端口号可更改以免冲突。

4、建立TCP连接

AT+CIPSTART="TCP","IP地址",端口号

5、设置模块传输方式

AT+CIPMODE=1

数据传输有透传和非透传模式。1为透传模式，即发什么收什么。

6、发送数据

AT+CIPSEND

7、退出透传

+++

注意不能有空格，换行；不能选择发送新行。

至此，就是一个简单的ESP8266联网并连接服务器收发数据的简单模拟流程。在后续进一步的开发中，我们可以将AT指令写入代码中封装起来，将IP地址换成我们的云服务器等等，从而通过ESP8266实现物联网。
