通常 Wi-Fi 有四种模式，不同的 Wi-Fi 设备可能支持其中一种或几种模式，四种模式如下：
SoftAP：access point，一种将无线设备连接到一个网络的设备，可以理解为无线路由。
STA：station，无线设备客户端，必须连接上一个 AP 才能使用。
DIRECT：Wi-Fi 直连，也称 p2p 模式。
CONCURRENT：同时支持 AP、STA 两种模式。
wifi_project 开发包中支持这几款 Wi-Fi，分别是 Realtek rtl8188ftv、Realtek rtl8188eus、Realtek rtl8189ftv、Mediatek mt7601u、Ampak ap6181(Broadcom BCM43362模组)、ap6212/ap6212a/ap6214a（Broadcom BCM43438 模组）和ap6255（Broadcom BCM43455 模组）。其中 rtl8188ftv、rtl8188eus 和 mt7601u 为 USB 接口， rtl8189ftv、ap6181、ap6212、ap6212a、ap6214a、ap6255 为 SDIO 接口。wifi_project 开发包仅支持 SoftAP 和 STA 模式。
1 内核配置
1.1 配置 CFG80211
CFG80211 是内核中 WiFi 驱动和用户态进程的标准接口，在 CFG80211 出现之前是WEXT，现在越来越多的使用 CFG80211，WiFi Direct 功能只有 CFG80211 才支持。
进入 Network support->Wireless，设置 cfg80211 和 mac80211 为 M，如下图所示。

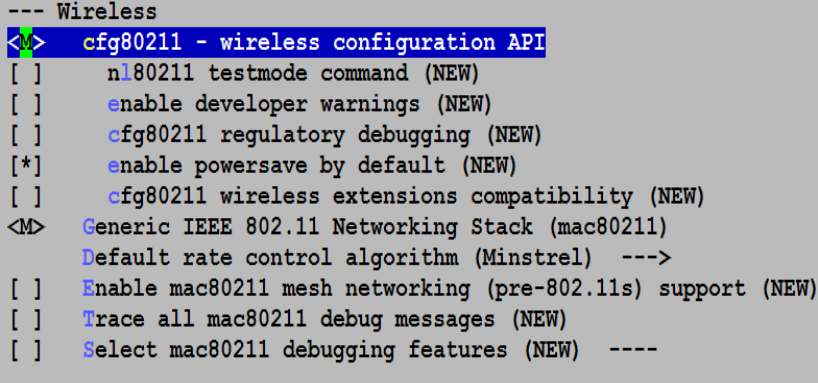

CFG80211 配置
在这里插入图片描述
1.2 配置 Wireless Extension
WEXT 是内核中 WiFi 驱动和用户态进程的标准接口，调试工具 iwconfig、iwlist、iwpriv 需要使用该接口。如果没有配置改接口，有些驱动会有编译错误。
WEXT 在内核配置中没有单独的配置项，只能通过打开依赖它的配置项来间接打开。配置了 CFG80211 后，进入 Device Drivers->Network device support->Wireless LAN，设置 USB ZD1201 based Wireless device support 为 M。如下图所示。

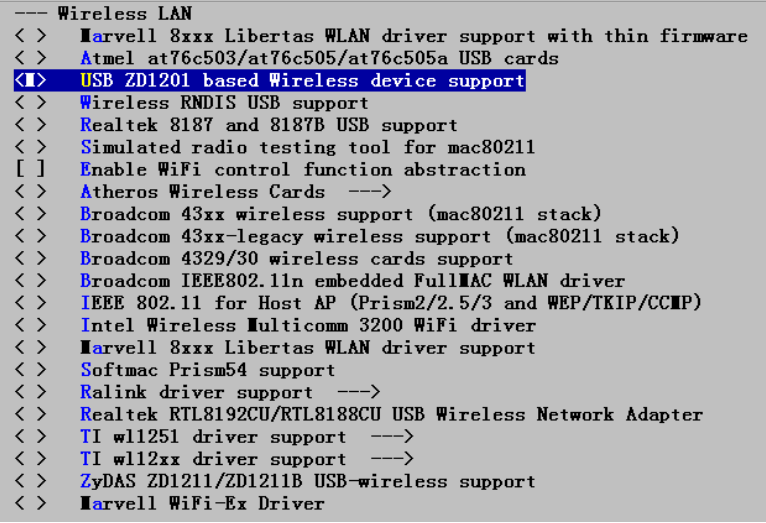

Wireless Extension 配置
在这里插入图片描述
如果找不到这项配置，需要先配置好 USB 再来配置该选项。
1.3 配置 USB 和 SDIO
请参考《外围设备驱动操作指南》中的 USB 和 SDIO 操作指南。
** rtl8189ftv、ap6181、ap6212、ap6212a、ap6214a 的接口是 SDIO2.0，请设置 SDIO时钟为 50MHz 左右，ap6255 的接口是 SDIO3.0，请设置SDIO 时钟为 150MHz 左右。
** kernel 默认的 SDIO2.0 的 IO 电压为 3.3V，如果给 WiFi 模块的 IO 电压为 1.8V，需要修改 SDIO 驱动，将 IO 电压切换到 1.8V。
1.4 配置 IPv6
使用 ap6181、ap6212、ap6212a、ap6214a、ap6255 时，不配置 IPv6 会导致驱动运行错误，所以需要配置 IPv6。使用其他四款 WiFi 无需配置该项。
进入 Network support->Networking options，设置 The IPv6 protocol 为 y。如下图所示。
Ipv6 配置
在这里插入图片描述
1.5 SDIO 中断配置
Kernel 默认没有开启 SDIO 中断，使用 rtl8189ftv 时需要将 SDIO 中断打开，开启方法，如 Hi3519V101：文件 arch/arm/boot/dts/hisi-hi3519v101.dtsi，在 WiFi 对接的 SDIO 端口属性中增加：cap-sdio-irq。
注意
配置并编译完内核后，需要基于新的内核重新编译 WiFi 驱动，否则 WiFi 驱动在运行时会出现空指针或找不到内核符号错误。

2.1 配置 wifi_project 开发包
wifi_project 在编译前需要配置交叉编译环境，修改顶层 Makefile 中的
WIFI_DEVICE、CROSS_COMPILE 和 KERNEL。

交叉编译工具链
编译时需要的交叉编译工具，例如 arm-hisiv500-linux-、arm-hisiv600-linux-等。
如：ARCH := arm
CROSS_COMPILE := arm-hisiv500-linux-
WIFI_DEVICE
希望编译的 Wi-Fi 设备名称，支持的 WiFi 设备见 Makefile 文件中的注释。
如：WIFI_DEVICE := sdio_ap6xxx ap6181、ap6212、ap6212a、ap6214a、ap6225 都配置为 sdio_ap6xxx。
KERNEL
编译 Wi-Fi 驱动时所指定的内核路径，在编译 Wi-Fi 驱动时，必须指定内核路径，
注意内核一定要已经编译过的。
如：KERNEL := /home/work/linux-3.18.y 配置完后就可以进行编译了，在 wifi_project目录下执行 make all，会自动编译驱动和工具，make driver 只编译驱动，make tools 只编译工具。

生成的驱动放在 wifi_project/out/kmod 目录下，工具放在 wifi_project/out/tools 目录下，主要包括 iwconfig、iwlist、iwpriv、wpa_cli、wpa_supplicant、hostapd 等，生成的库文件放在 wifi_project/out/lib 目录下。

3.1 载入驱动文件
编译后驱动会生成在 wifi_project/out/kmod 目录下，拷贝所需的驱动到单板中。
各个 WiFi 的驱动文件如下：
ap6181/ap6212/ap6212a/ap6214a/ap6255
cfg80211.ko、bcmdhd.ko
cfg80211.ko 文件请在 kernel 的 net/wireless 目录下拷贝。
驱动在单板上的目录不重要，比如可以放在/kmod 目录。
3.2 载入 firmware 文件
如果要使用 Broadcom 的 ap6181 芯片，请执行如下操作：
在单板上建立目录/etc/firmware，将 wifi_project/firmware/sdio_ap6181 文件夹下的
固件文件 fw_bcm40181a2.bin、fw_bcm40181a2_apsta.bin 和 nvram.txt 下载到单板
此目录下。ap6212/ap6212a/ap6214a/ap6255 请拷贝 wifi_project/firmware 对应目录的 firmware 和 nvram 文件。
3.3 载入工具
将 wifi_project/out/lib 目录下的 libnl-genl.so.2.0.0、libnl.so.2.0.0 拷贝到单板的/lib
目录。进入单板/lib 目录，创建这两个文件的软链接：
ln –s libnl-genl.so.2.0.0 libnl-genl.so.2
ln –s libnl.so.2.0.0 libnl.so.2
拷贝 wifi_project/out/tools 目录下的 iwconfig、iwlist、iwpriv、iperf 拷贝到单板的
/sbin 目录下。这几个是调试工具，实际使用时可以不用拷贝这几个文件。
STA 模式需要将 wifi_project/out/tools 目录下的 wpa_supplicant、wpa_cli 拷贝到单板的/sbin 目录下。
AP 模式需要将 wifi_project/out/tools 目录下的 hostapd 拷贝到单板的/sbin 目录下。
Broadcom WiFi 除了使用 wpa_supplicant 和 hostapd 来配置外，还有一种方式是采用 wl 工具，这种情况下需要将wifi_project/out/tools 目录下的 wl 拷贝到单板的/sbin 目录下。
工具拷贝到单板后，需要修改工具的可执行权限，如：
chmod a+x wpa_supplicant
3.4 wpa_supplicant.conf 文件
wpa_supplicant.conf 是启动 wpa_supplicant 进程时需要使用到的配置文件。可以在单板
上新建一个，目录不重要，比如放在/etc/Wireless 目录下。文件内容如下：
ctrl_interface=/var/wpa_supplicant 也可以将 sample 目录下的 wpa_supplicant.conf 拷贝到/etc/Wireless 目录下。
3.5 hostapd.conf 文件
hostapd.conf 是启动 hostapd 进程时需要使用到的配置文件。可以在单板上新建一个，
目录不重要，比如放在/etc/Wireless 目录下。文件内容请参考hostapd 配置和启动SoftAP。也可以将 sample 目录下的hostapd.conf 拷贝到/etc/Wireless 目录下。
3.6 udhcpd.conf 文件
udhcpd.conf 文件是 SoftAP 模式下 DHCP server 需要使用到的配置文件。在wifi_project/sample 目录下拷贝 udhcpd.conf 到单板目录下，目录不重要，比如放在/etc/Wireless 目录下。
3.7 entropy.bin 文件
entropy.bin 文件是随机数种子文件，hostapd 进程配置带加密的 SoftAP 模式时需要使用。在 wifi_project/sample 目录下拷贝 entropy.bin 到单板目录下，目录不重要，比如放在/etc/Wireless 目录下。
…暂时更新到这
