本草稿最后日期为 2021-01-23，本次趁闲暇时间完善，本文主要说明的是自制Xilinx Jtag 仿真器。
  也是巧合，在 GitHub 上无意中发现了有人发布了Jtag 的做法，于是根据上面提供的原理图试着做了两个耍耍。

工具

kicad 5.1.9

原理图

fork 此地址 https://github.com/TerayTech/TT_Digilent_JTAG_HS2

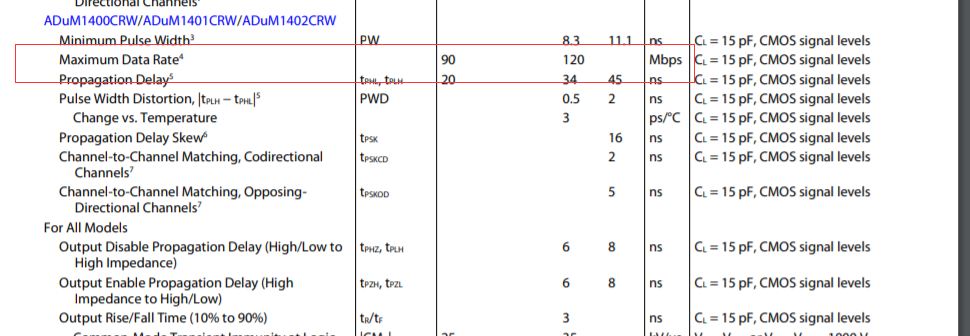

在此基础上做了些修改，typec 接口，加了一个隔离，用的 ADI 的 ADUM1401CRW，此芯片最高达到90Mbps

在某宝买了两个价格便宜的，估计磨丝印翻新的，在 Vivado 上测试，一个测试能达到10MB，一个6MB。10MB的估计是 ADUM1401CRW，6 MB 的估计是 ADUM1401BRW。

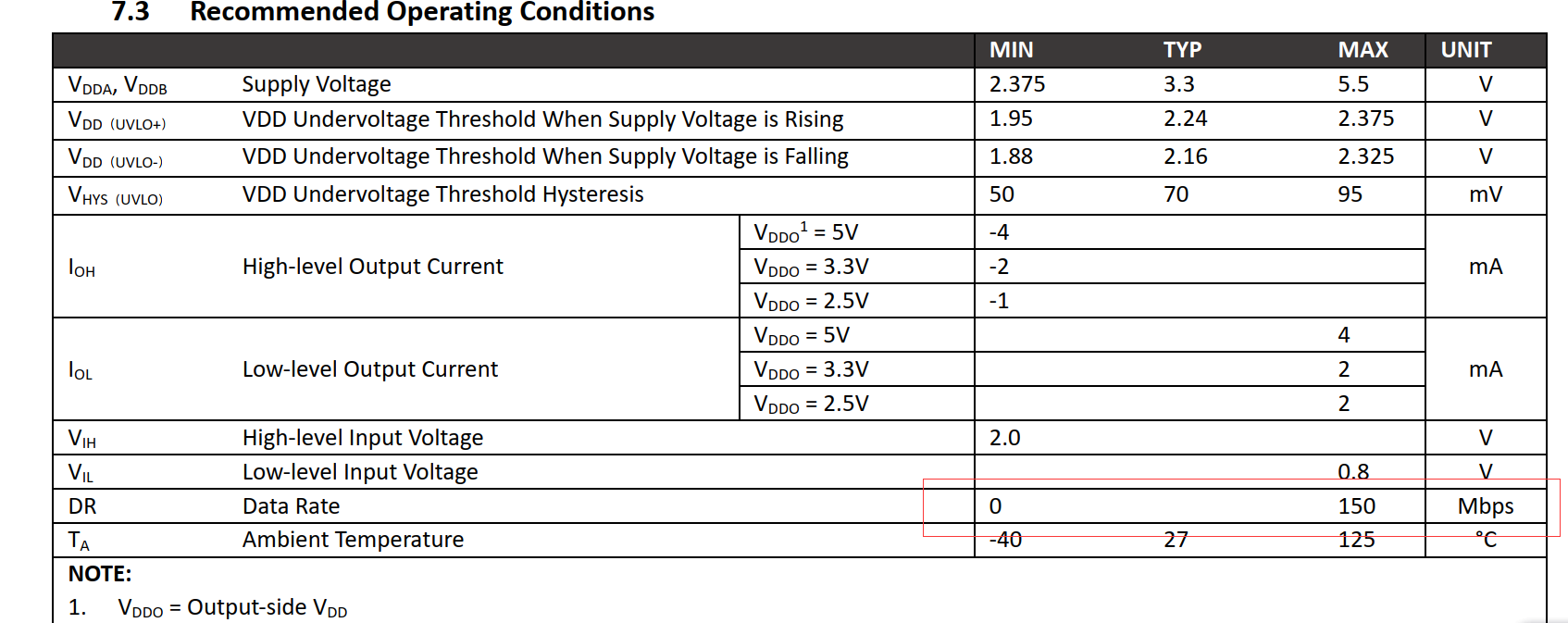

之后在某创上买了个替代料 CA-IS3741HW，此芯片最大150 Mbps

实测能达到 15 MB。

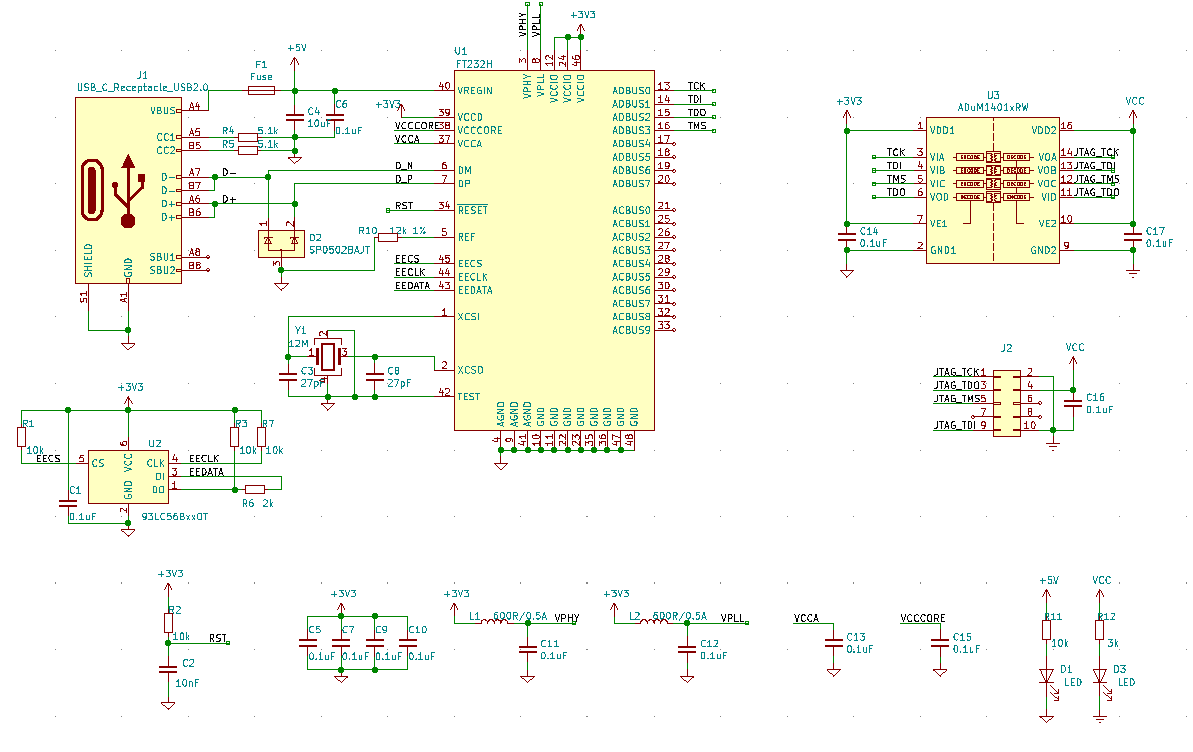

以下为原理图：

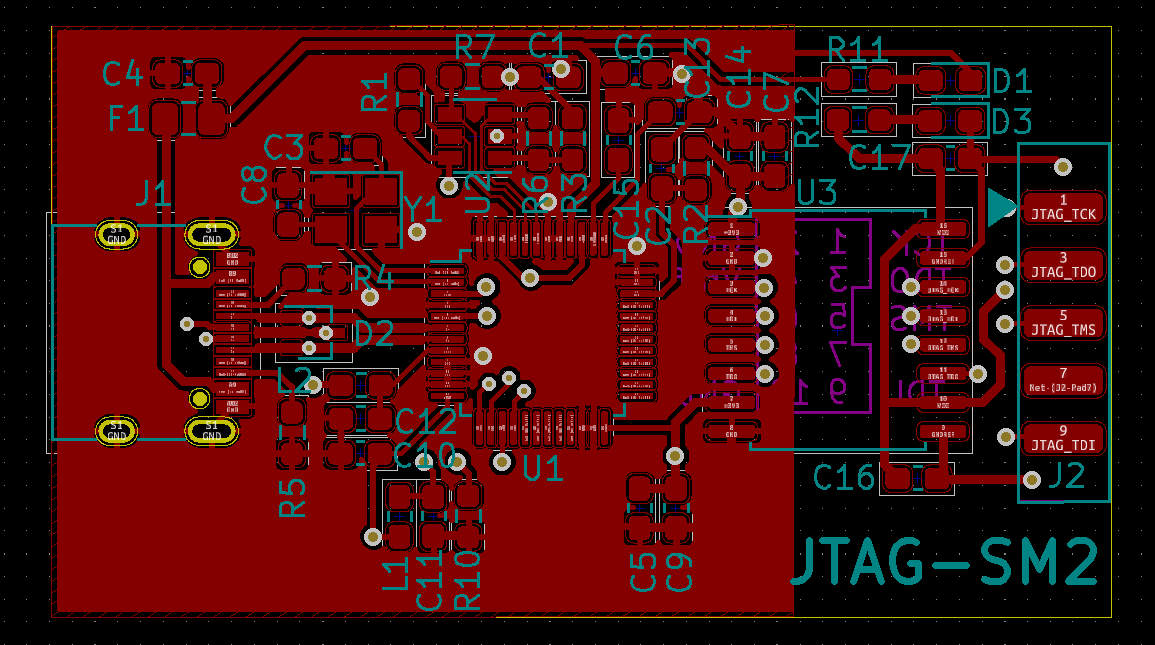

PCB

PCB速率不快，无需等长，设计中还是做了等长，若无需隔离，可将隔离更换成电平转换芯片 SN74LVC1T45DBV 或者 74LVC1G125 等。如果直接是 3.3V电平，可无需电压转换，直接输出即可，实测可达到 30MB。

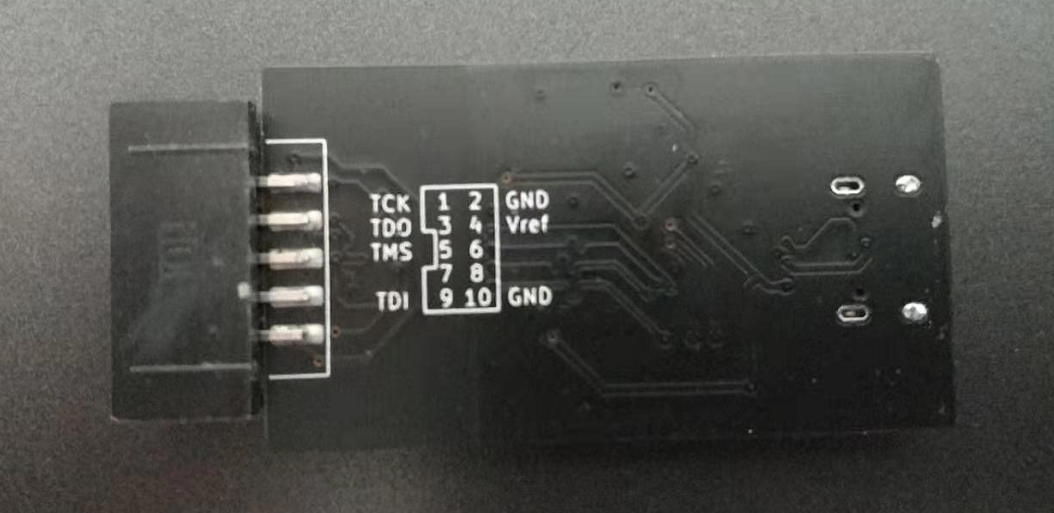

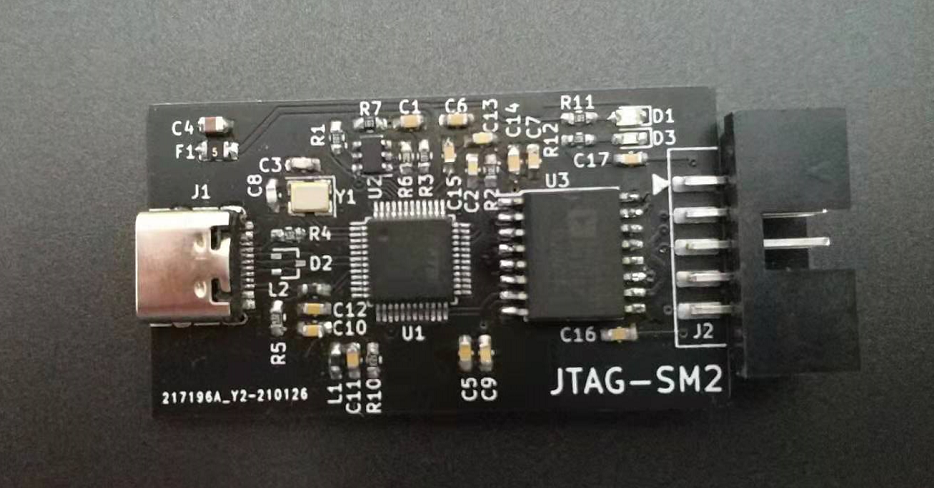

纯手工焊接，焊工有待提高（PCB丝印SMT2少个T，不知何时不小心删了，尴尬中。。。）

烧录 eeprom

使用 typec数据线连接焊接好的板子，运行 EEPROM_TOOLS/bin/Debug 目录中的 EEPROM.exe ，会将 Eep.bin 文件烧录到 EEPROM 中，而后重新插拔即可识别 JTAG。

工程地址

github：https://github.com/feitingfj/TT_Digilent_JTAG_HS2/tree/master/HARDWARE/my
gitee：https://gitee.com/feitingfj/TT_Digilent_JTAG_HS2

注

93LC56B EEPROM 不能使用太高温度热风枪直吹，吹挂了一个 （ˇˍˇ）
