1.JTAG

JTAG诞生于上世纪80年代，JTAG（Joint Test Action Group，联合测试行动小组）是一种国际标准测试协议（IEEE 1149.1兼容），主要用于芯片内部测试。现在多数的高级器件都支持JTAG协议，如ARM、DSP、FPGA器件等，如DSP,FPGA器件等。标准的JTAG接口是4线：TMS、TCK、TDI、TDO，分别为模式选择、时钟、数据输入和数据输出线。

1.1JTAG今天被用来主要的三大功能：

1.下载器，即下载软件到FLASH里。
2. DEBUG(调试)，最重要的东西，多少嵌入式同学的找BUG救星
3. 边界扫描，可以访问芯片内部的信号逻辑状态，还有芯片引脚的状态等等。

1.2JTAG引脚：

JTAG发展到现在已经有脚了，通常四个脚：TDI，TDO，TMS，TCK，当然还有个复位脚TRST。对于芯片上的JTAG的脚实际上是专用的。

TDI：测试数据输入，数据通过TDI输入JTAG口；

TDO：测试数据输出，数据通过TDO从JTAG口输出；

TMS：测试模式选择，用来设置JTAG口处于某种特定的测试模式；

TCK：测试时钟输入；

GND ：就是地线啦

VCC : 供电的电源线

1.3可选引脚：

RESET:仿真器输出至目标CPU的系统复位信号；使得仿真器能够在连接器件前对器件进行复位，TRST：测试复位，输入引脚，低电平有效，是可选引脚。

2.SWD

SWD是ARM公司提出的另一种调试接口，相对于JTAG接口，使用更少的信号和接口，与JTAG的20个引脚相比，SWD只需要4个（或者5个）引脚，较少的引脚与简便的接线使得SWD模式也备受欢迎，并且这几年SWD下载速度也有了显著的提高，在一些较小的PCB上可以使用它，所用面积小，并且较为简便，数据不易丢失

2.1 SWD引脚：

Vref：目标表参考电压信号，用于检测目标板是否供电，直接与目标板VDD相连，并不向外提供输出电压；

GND: 公共地信号；

SWDIO:串行数据输入信号，作为仿真信号的双向数据信号线，建议上拉；

SWCLK：串行时钟输入，作为仿真信号的时钟信号线，建议下拉；

2.2 可选择引脚：

SWO：串行数据输出，CPU调试接口可通过SWO输出一些调试信息，可选引脚。

RESET:仿真器输出至目标CPU的系统复位信号；使得仿真器能够在连接器件前对器件进行复位，是可选引脚，

2.3 JTag和SWD模式引脚定义

在我们使用的20pin的J-Link上

TMS == SWDIO

TCLK == SWCLK

3. J-Link仿真器

J-Link是SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器。配合IAR EWAR，ADS，KEIL，WINARM，RealView等集成开发环境支持所有ARM7/ARM9/ARM11，Cortex M0/M1/M3/M4， Cortex A5/A8/A9等内核芯片的仿真，与IAR，Keil等编译环境无缝连接，操作方便、连接方便、简单易学，是学习开发ARM最好最实用的开发工具。

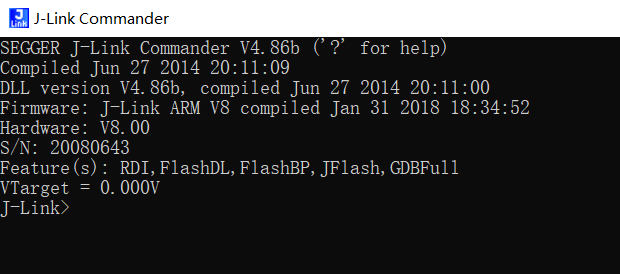

LINK仿真器目前已经升级到V9.1版本，其仿真速度和功能远非简易的并口WIGGLER调试器可比。J-LINK支持ARM7/ARM9/ARM11，Cortex M0/M1/M3/M4， Cortex A4/A8/A9等内核芯片，支持ADS、IAR、KEIL开发环境

简单来说： J-Link是一个JTAG协议转换盒，它通过USB传输，在仿真器内部转换成JTAG协议，实现了了一个从软件到硬件转换的工作。使用者只需要一个USB接口，便可以实现JTAG下载，在以前JTAG协议都是用20pin的转接头(上图)，但是随着时代的发展，很多电脑都不在配备并口的，取而代之的是越来越多的USB接口，这就随之而诞生了J-Link仿真器，只需要一个USB接口，使用者就可以实现芯片的烧录与调试，极大地方便了工作并简便了电脑接口

也就是J-Link仿真器就是一个USB到JTAG的转换盒，连接端为电脑的USB接口，而到芯片内部则会转换为jtag协议，就是一个转换小黑盒目前普遍在售的为V9版本

当然了作为要支持仿真ARM内核的仿真器 J-Link不止支持JTAG 同样支持SWD下载

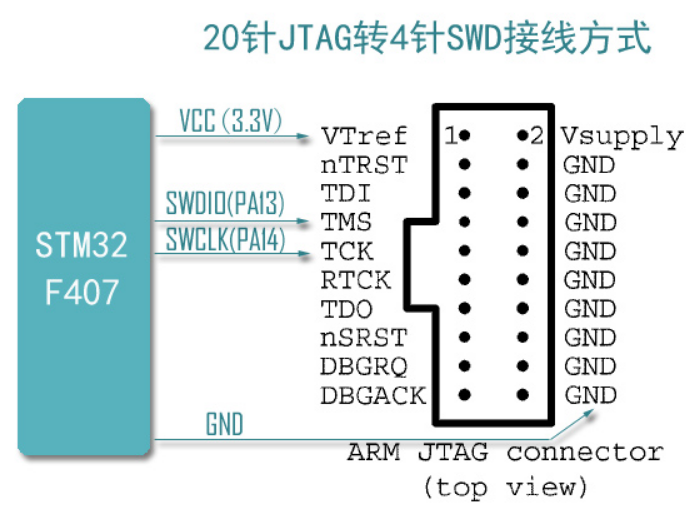

SWD下载方式接线：可自行用杜邦线连接或做转接板
