这里只讲述一个基本的操作：
软件是AWR 14版本

新建工程

File–New project
然后File-project as 即另存为新建一个工程，自己取好名字。

设置基本参量

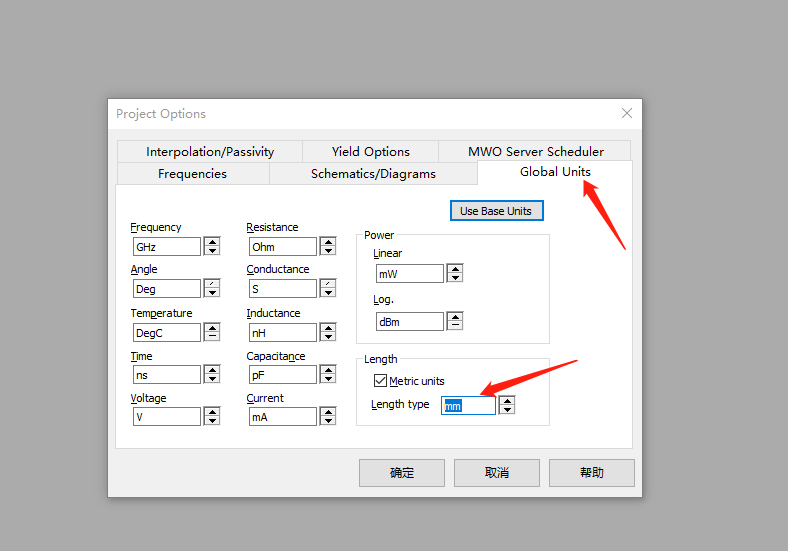

AWR可以直接进行仿真频率和单位之类的基本设置。

如果你只需要基本的S参数仿真，那么这些操作就够了。

新建原理图

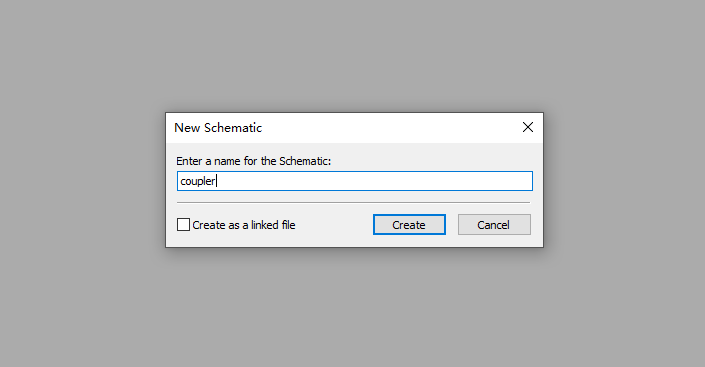

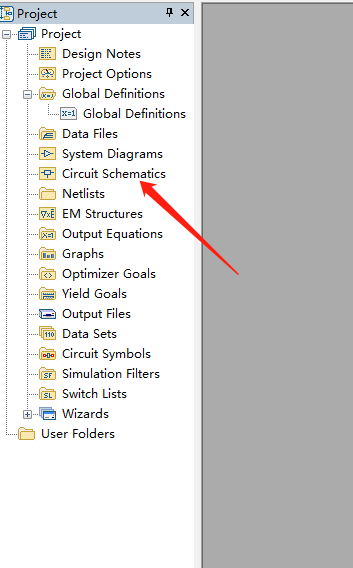

如下图所示，右键新建原理图，自己取名字。

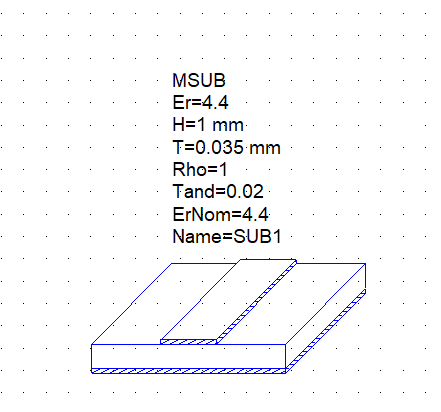

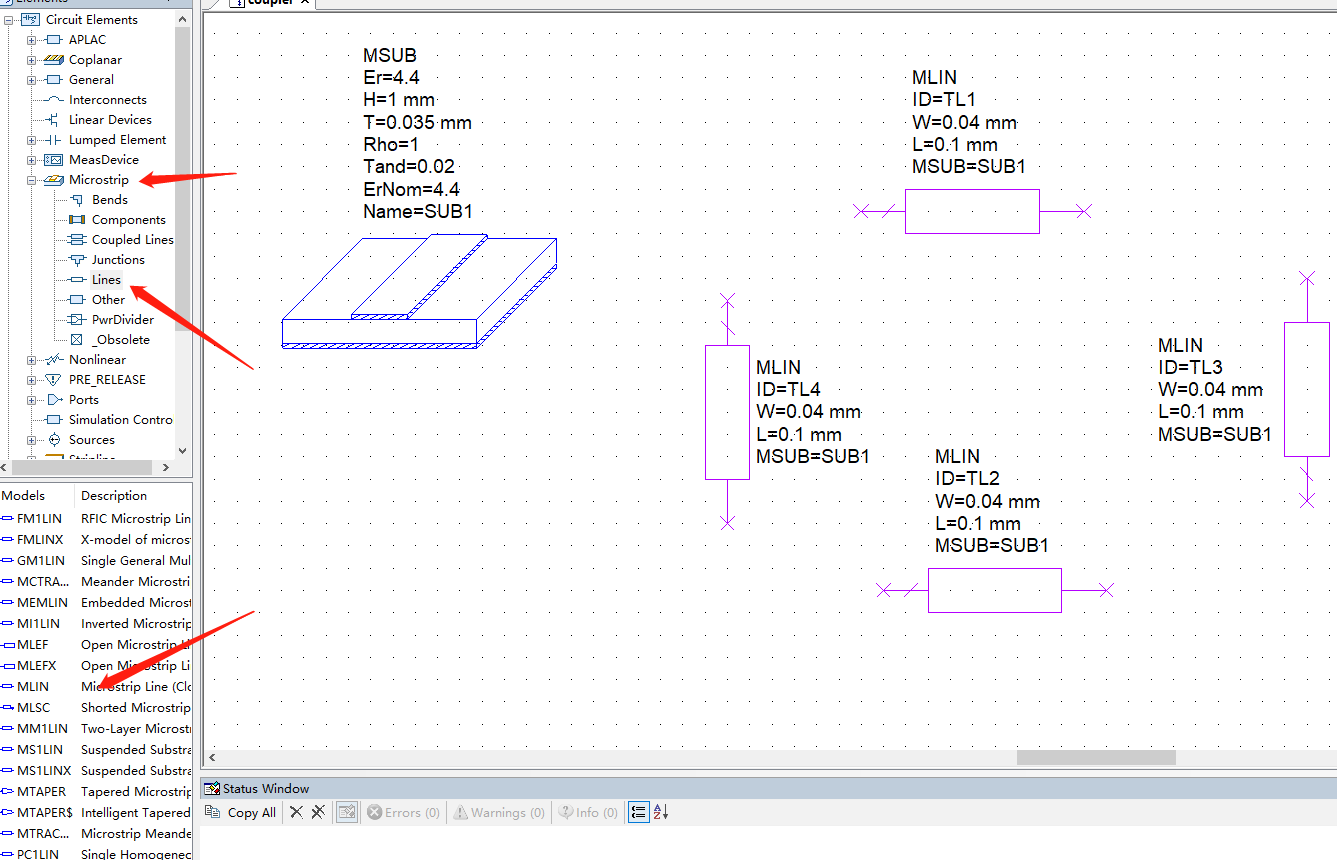

设置微带线参数

会使用ADS的人 都知道微带线的名称是msub，所以只要找到这个值填写进去就行。

这里我们采用常用的FR4进行设计，ERNom 一般和Er取一样的值就可以了。

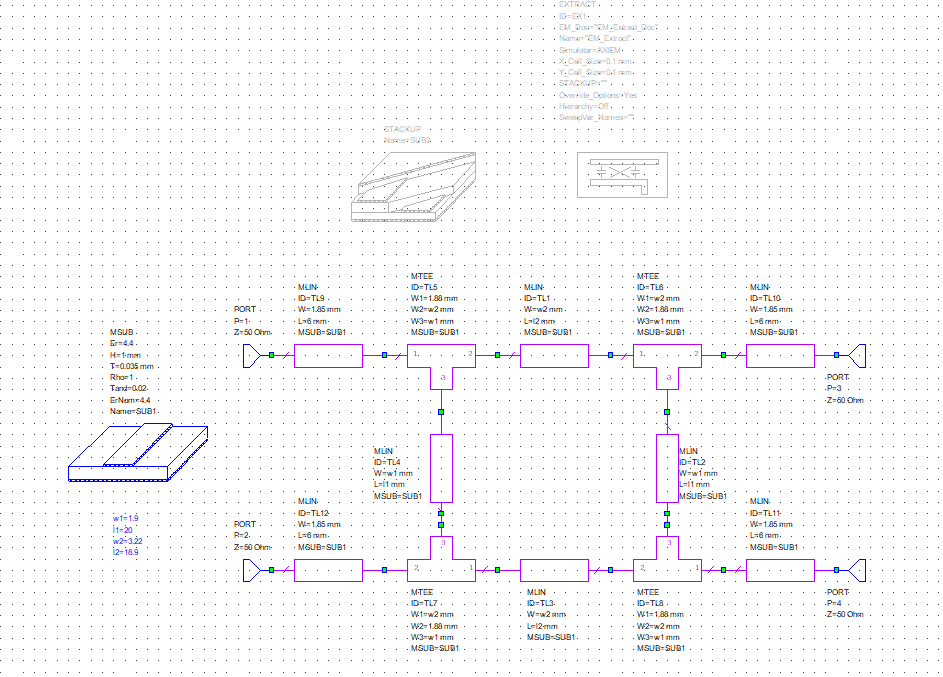

放入设计结构

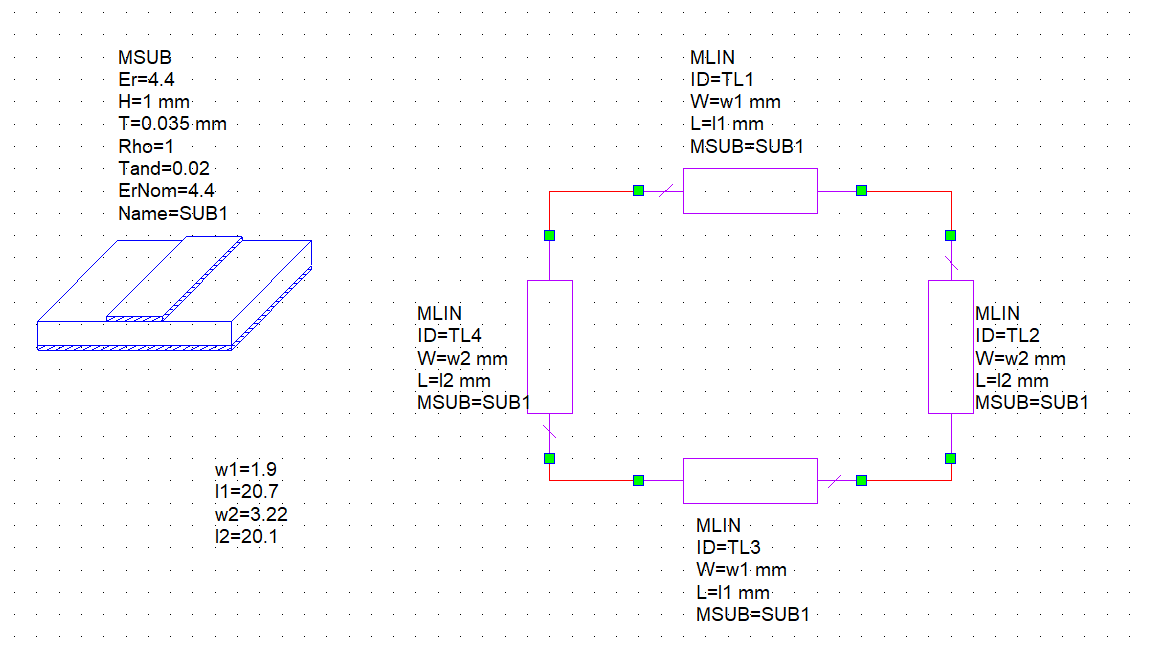

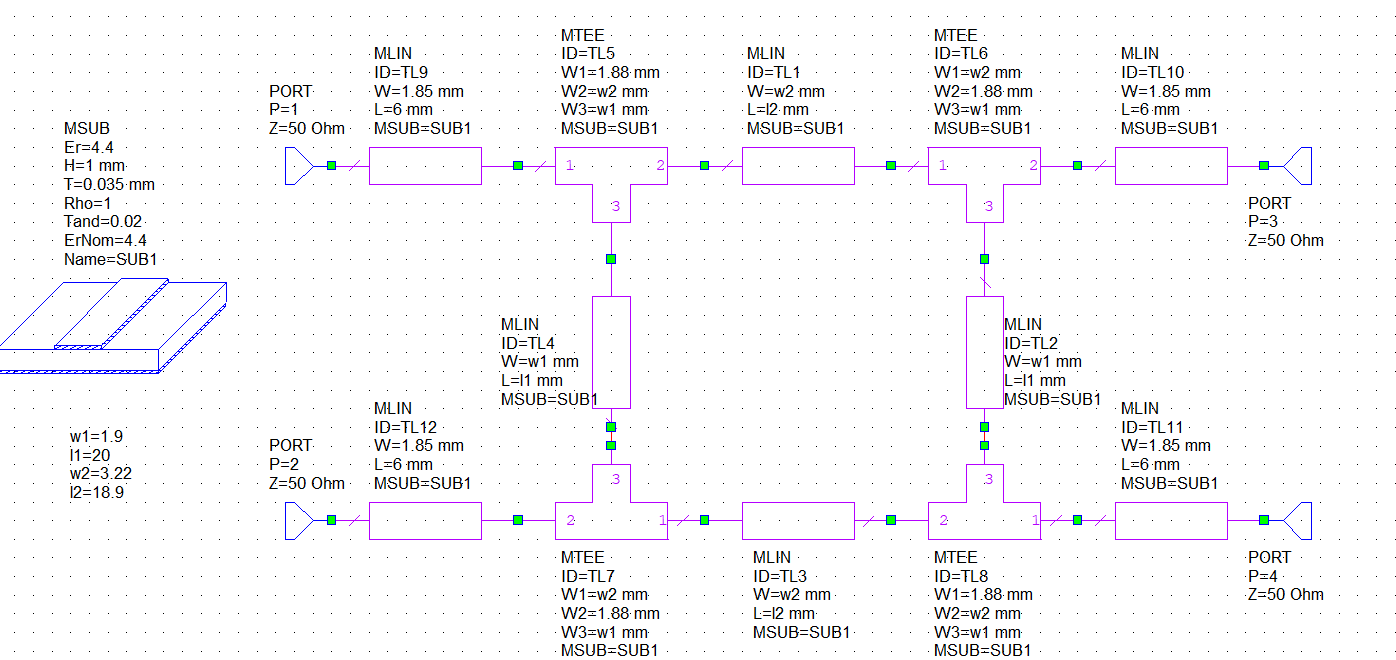

我们简单设计一个双分支耦合器。
元器件在放置的时候右键就是旋转。

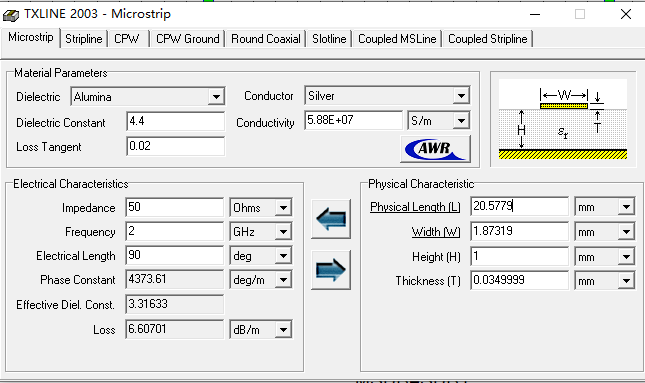

ctrl+e编写变量，填入3dB的长度宽度，一般我用ADS算，你可以用AWR自带的算。

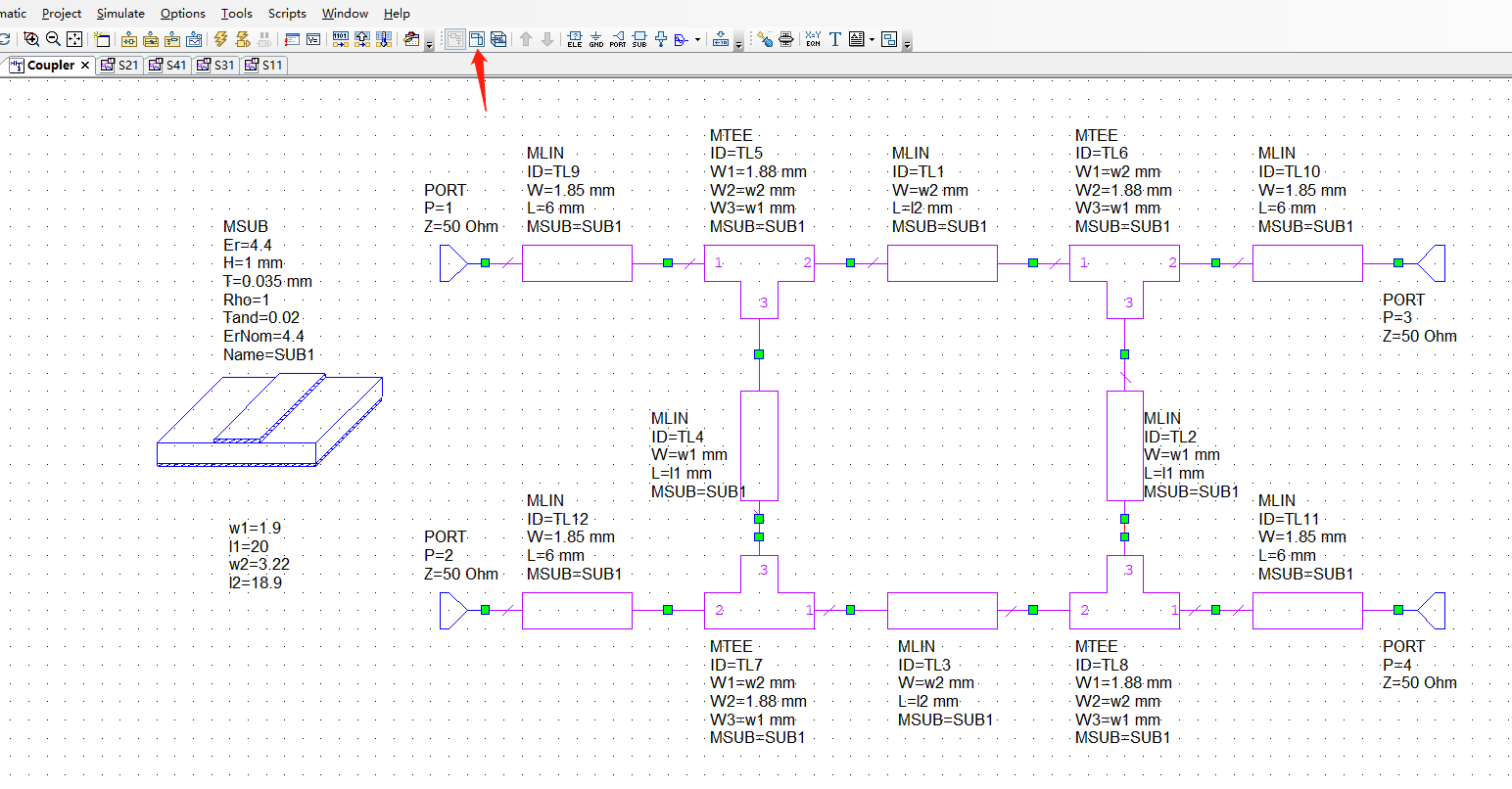

加端口准备进行仿真（可以先在ADS里搭出来，结果对比一下）

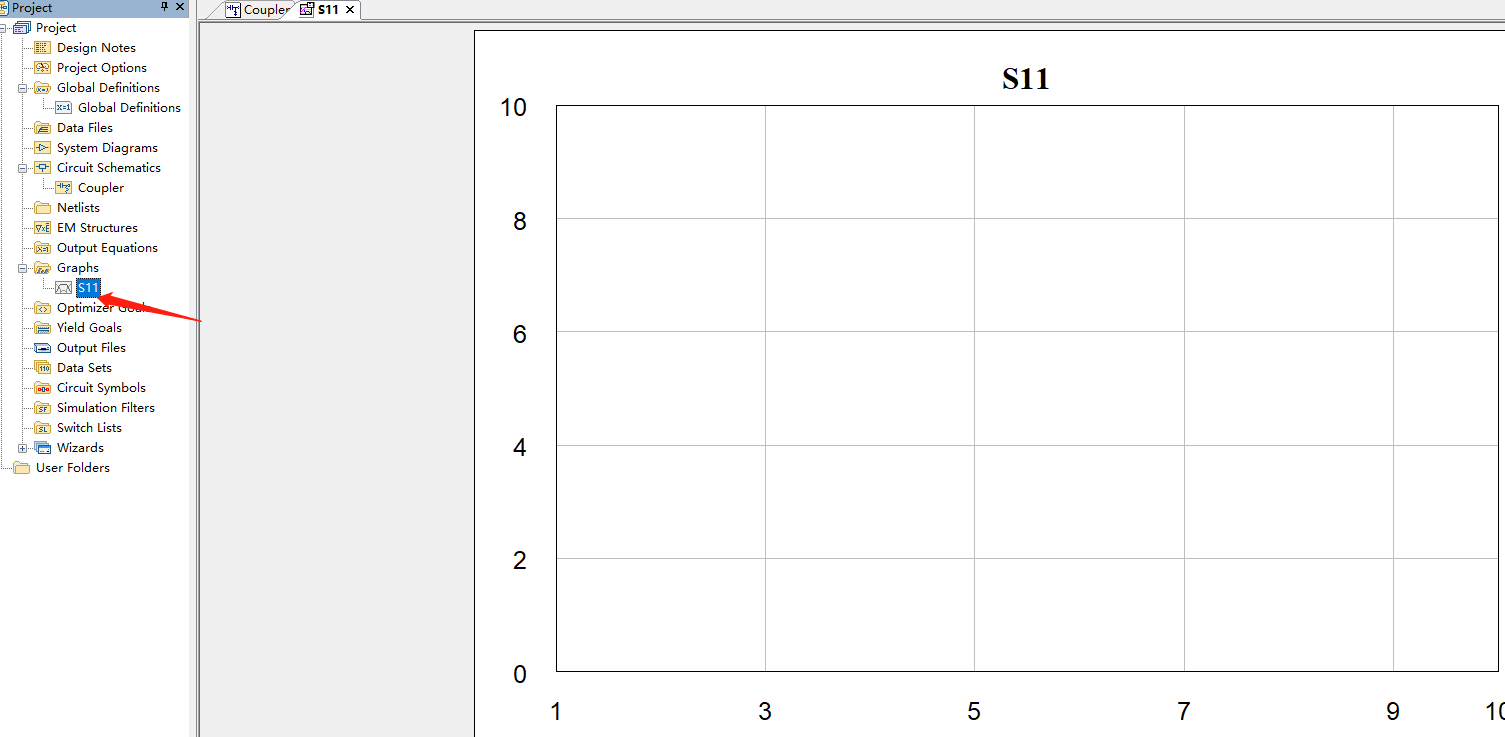

生成结果图

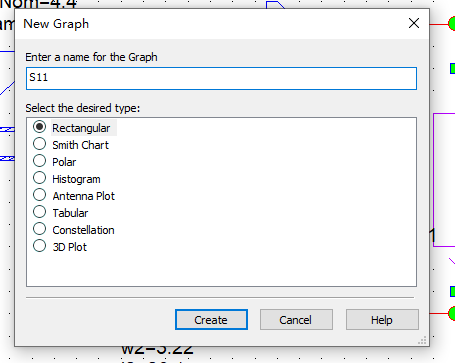

如下图，右键新建，

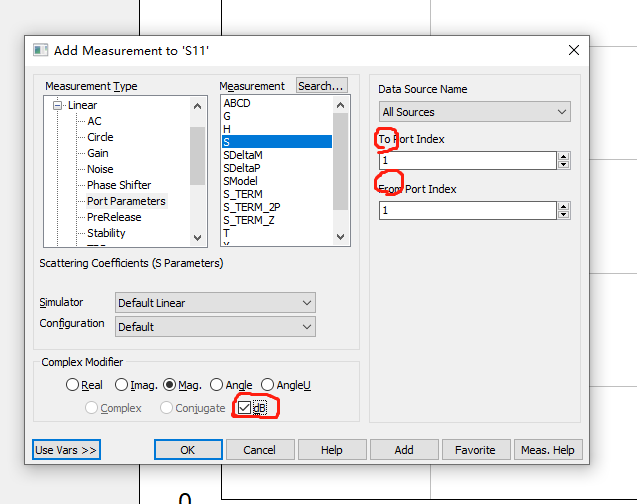

右键Add

然后进行分析

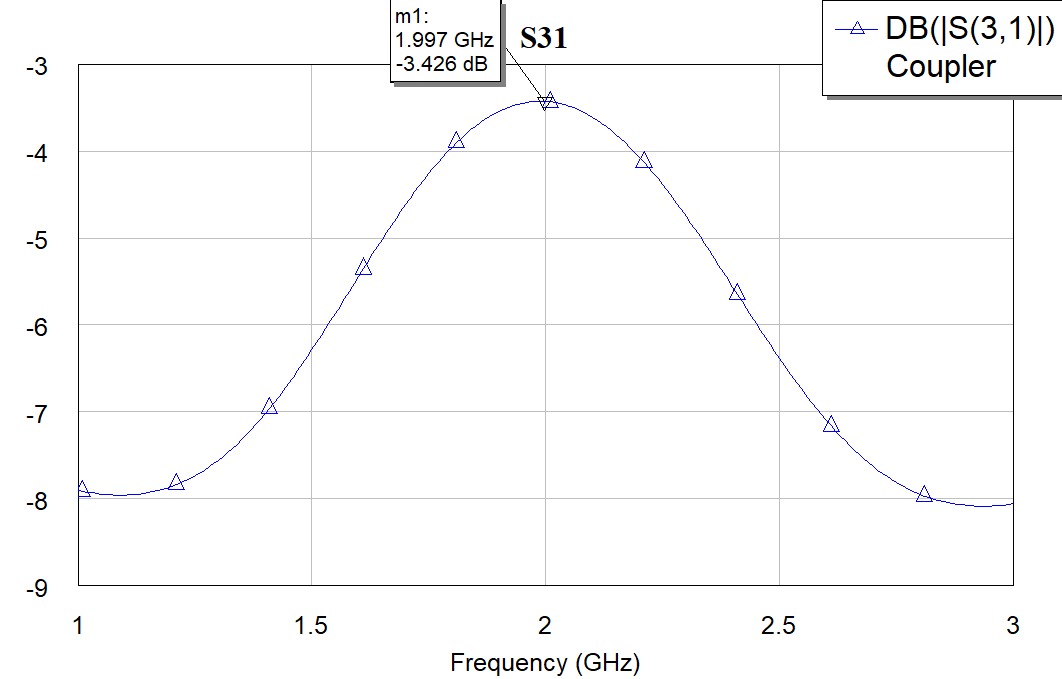

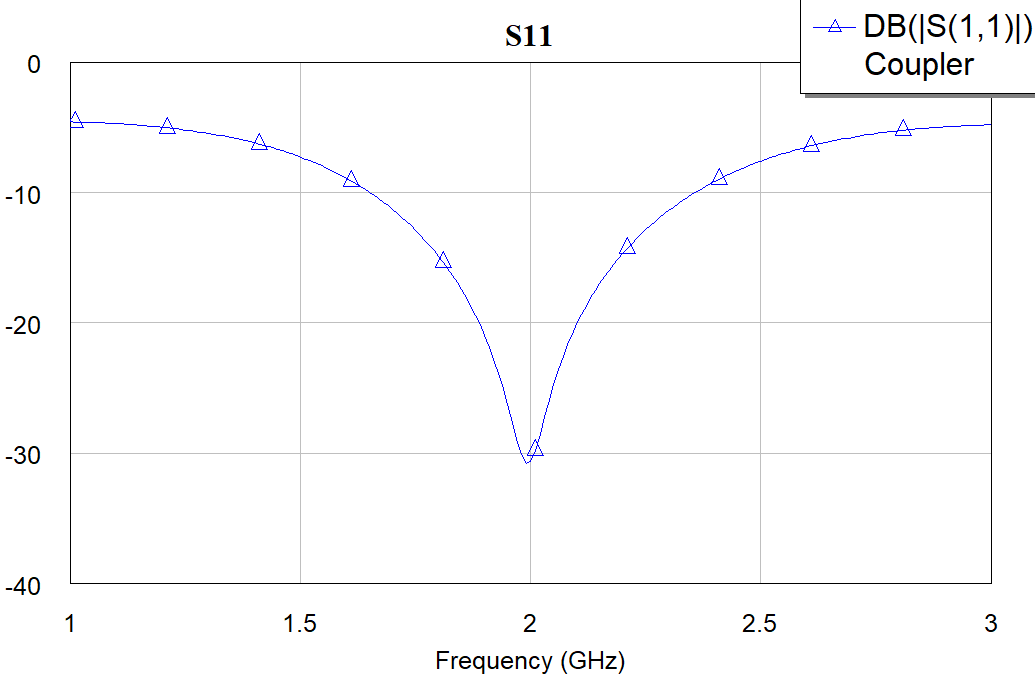

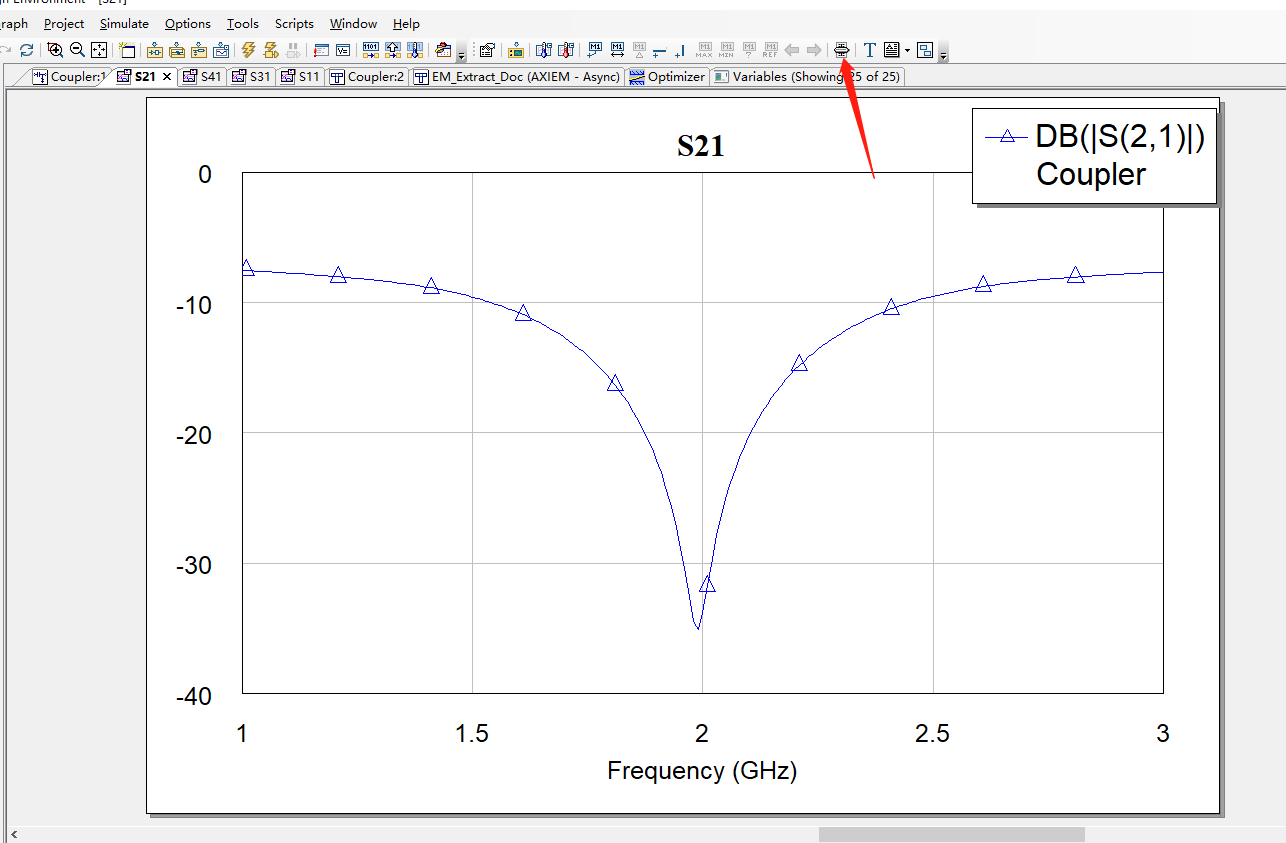

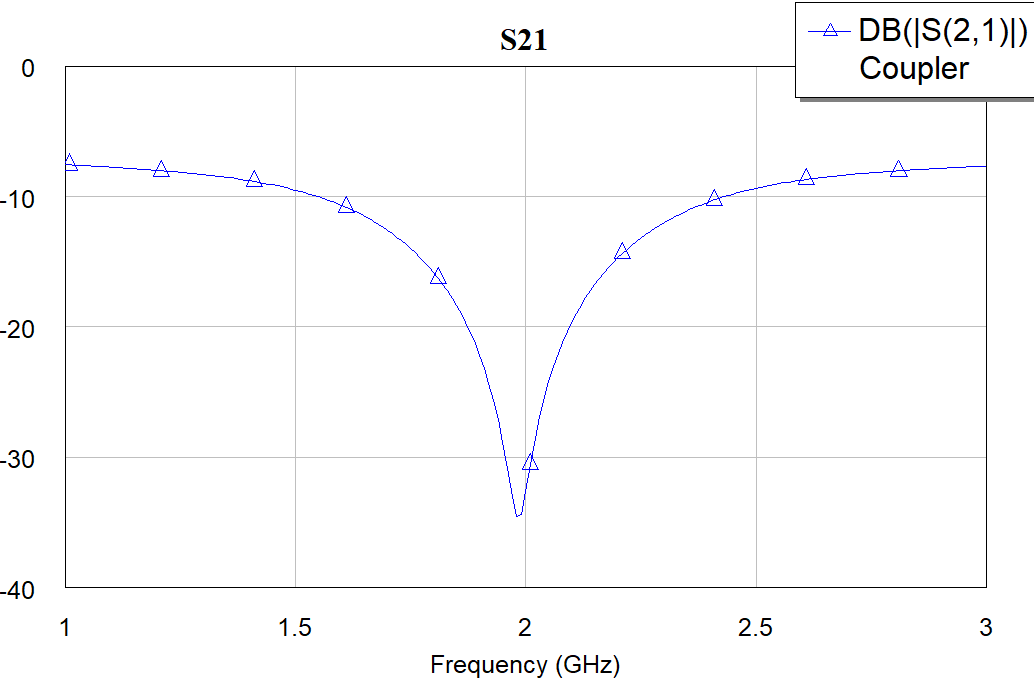

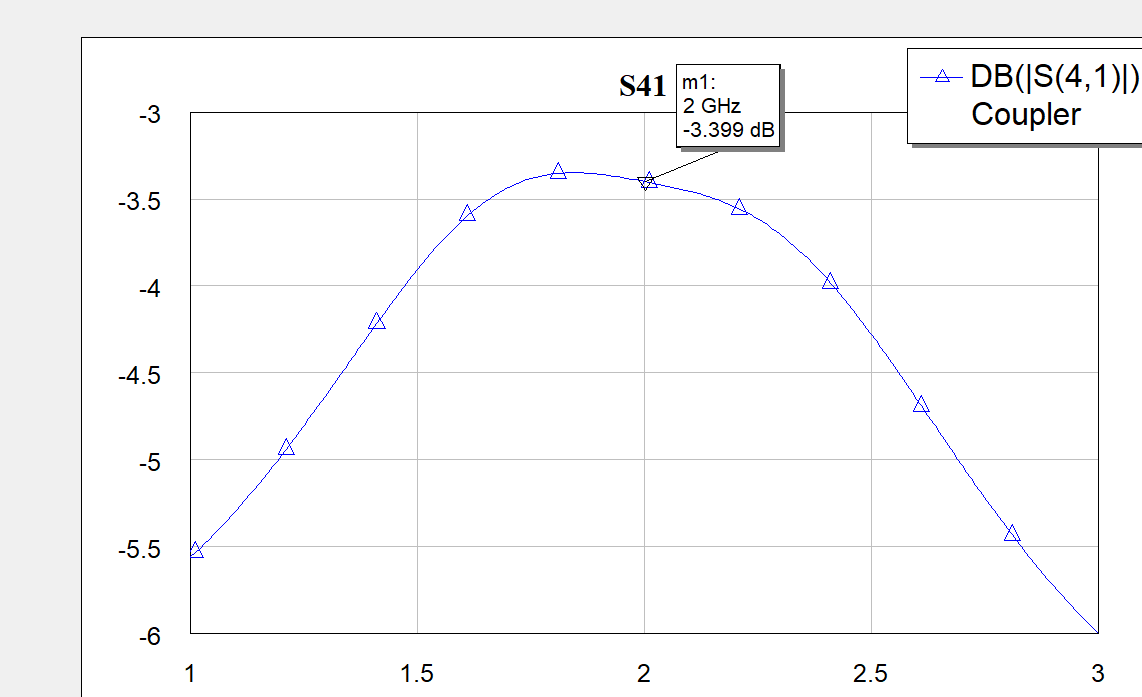

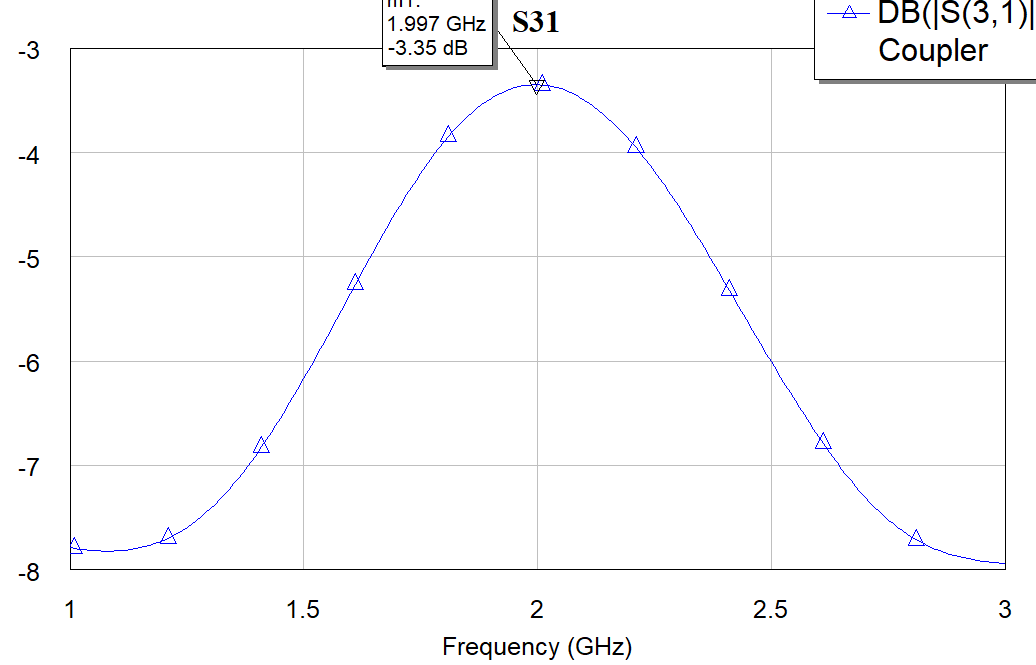

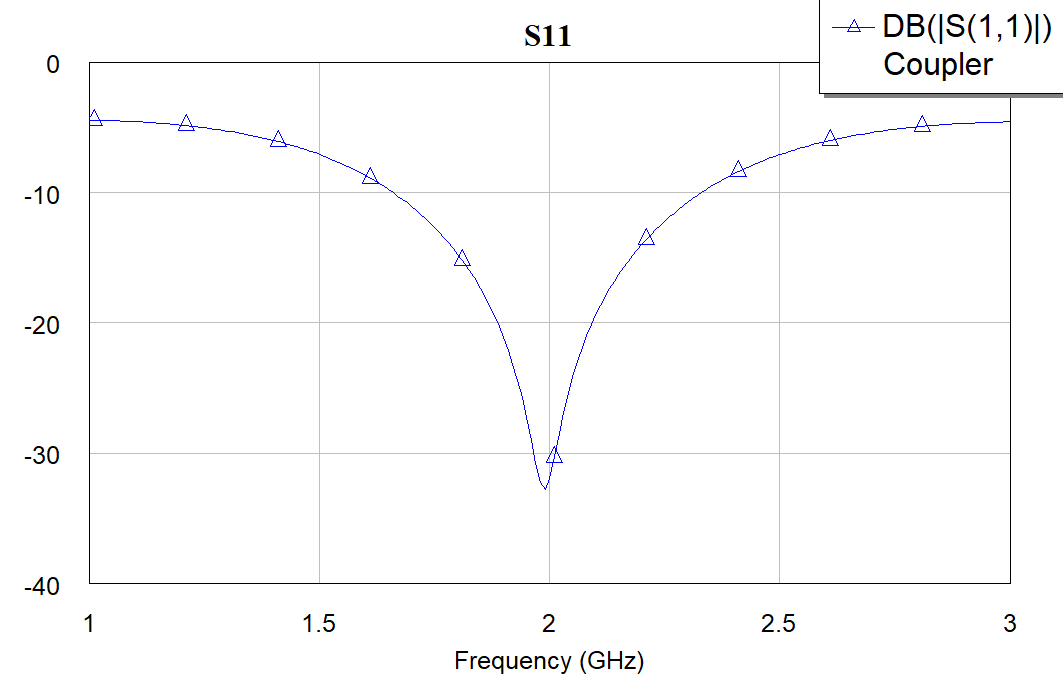

分析后的结果如下
（AWR貌似不能把所有的结果叠加在一起）

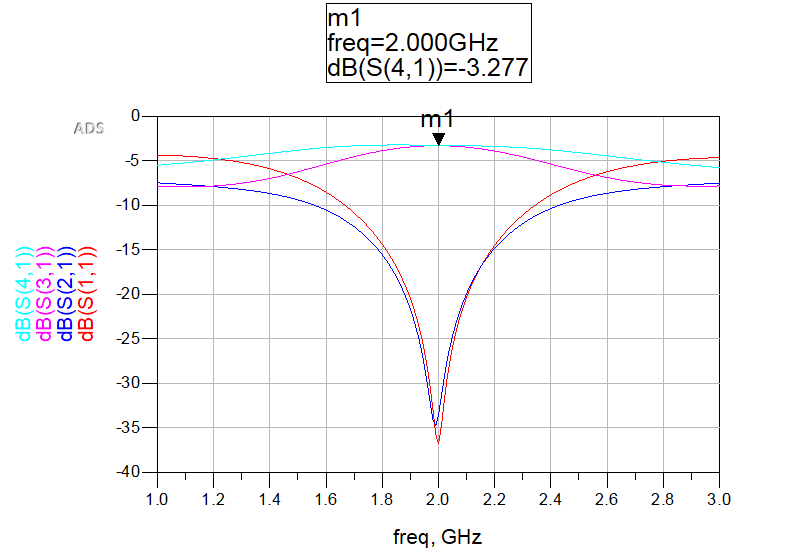

ADS的仿真结果图

可以看到ADS和AWR的原理图基本是一致的，但是AWR可能有点往低频偏，我们可以直接版图仿真对比一下：

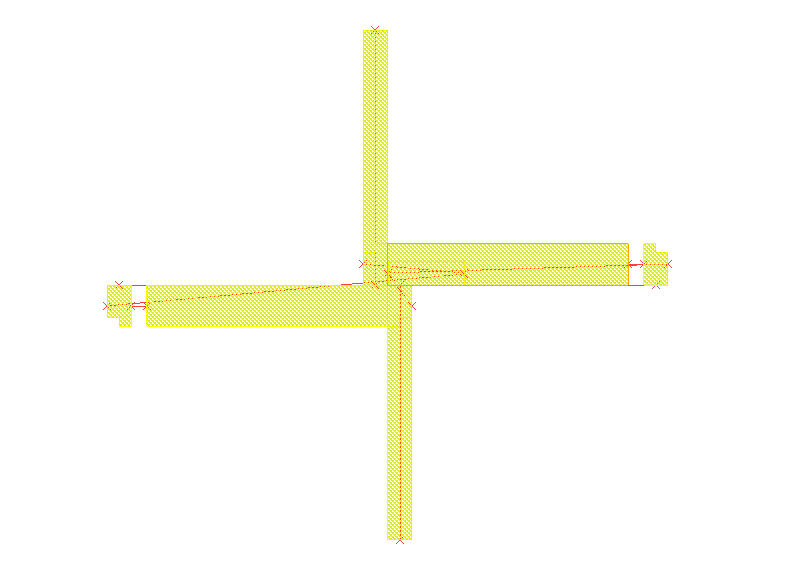

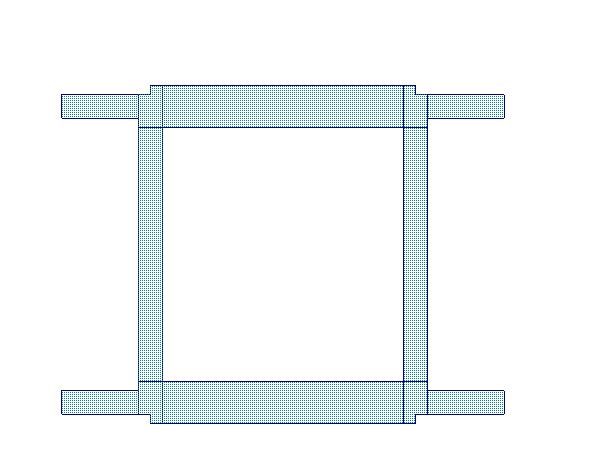

AWR 版图仿真

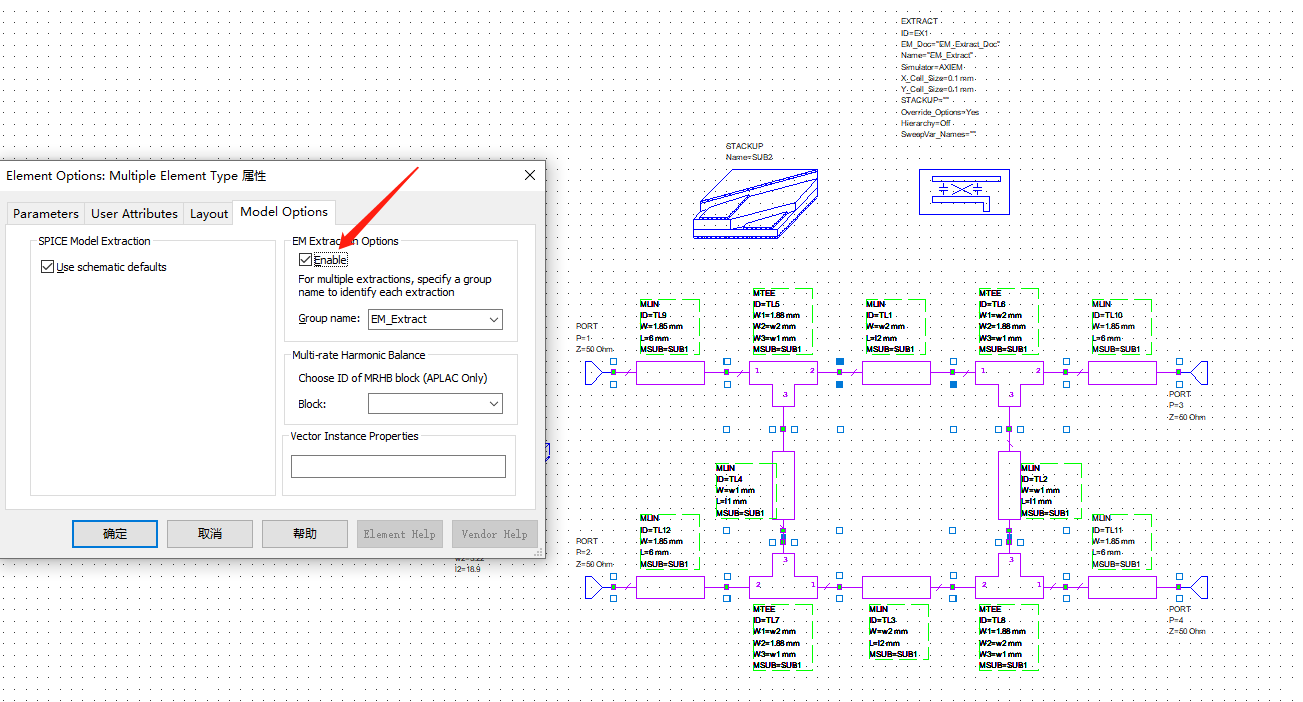

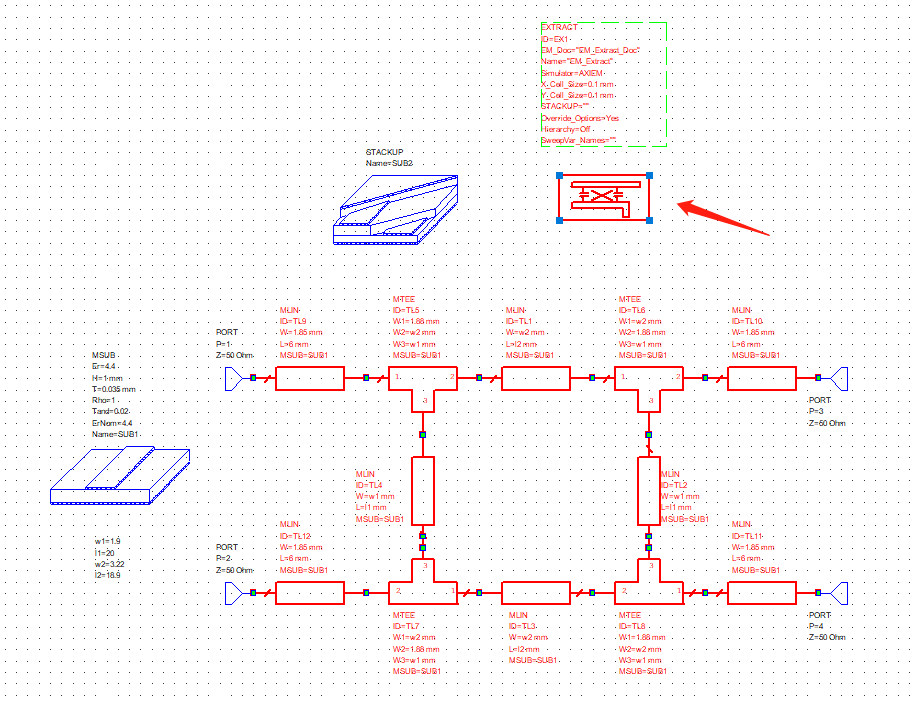

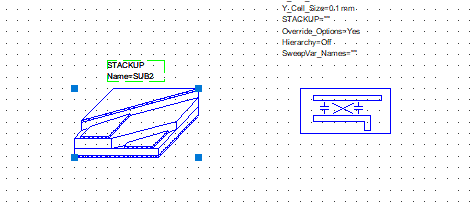

把你要板仿的所有微带线全选，然后任意双击一个微带，弹出框，如下图，将EM选中。

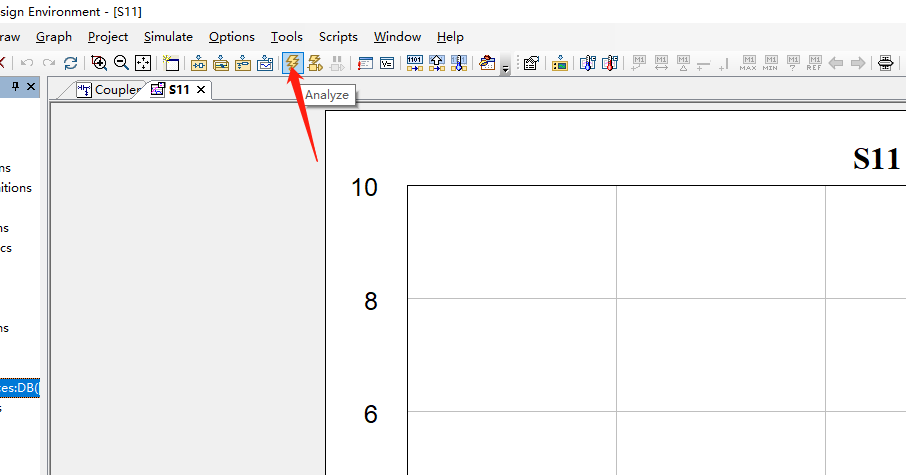

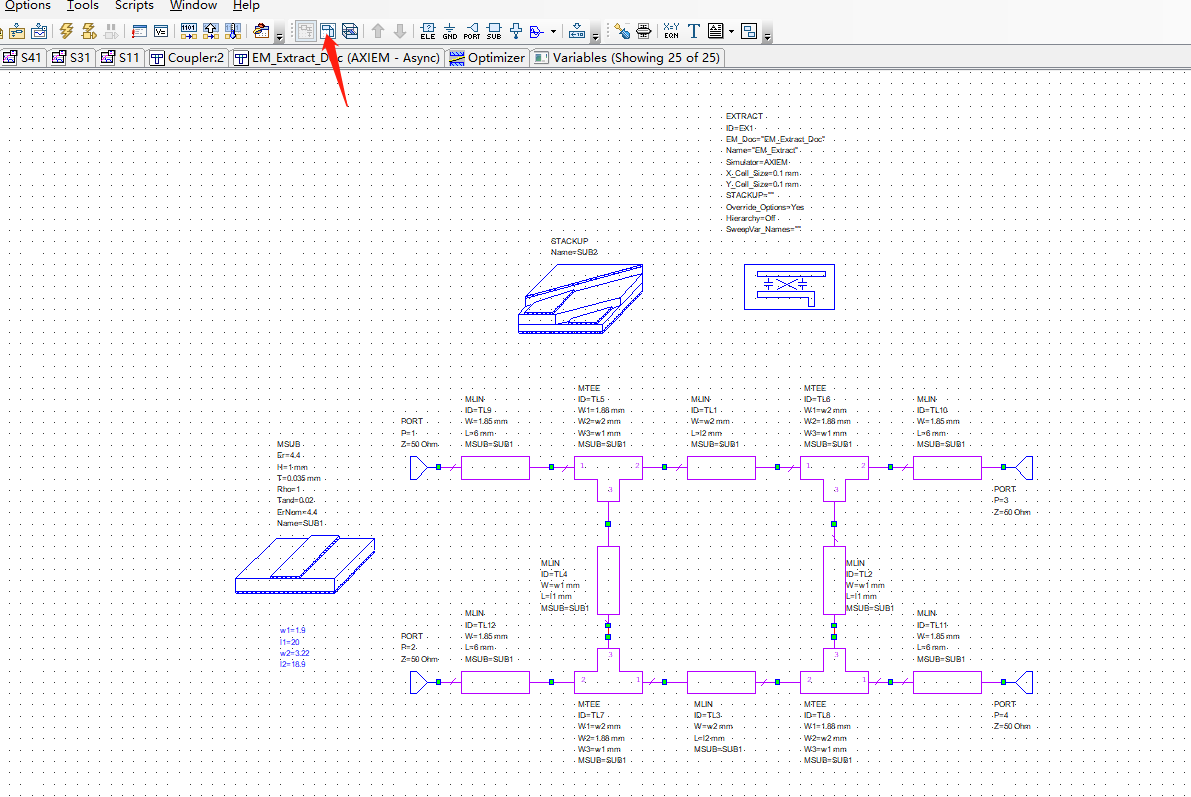

然后点闪电符号进行仿真

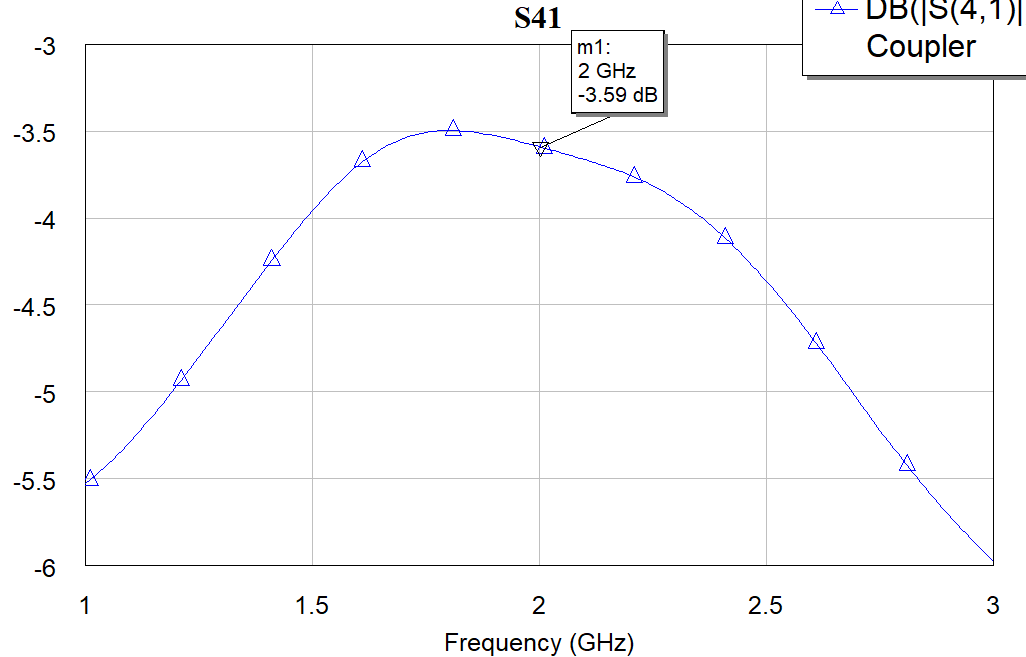

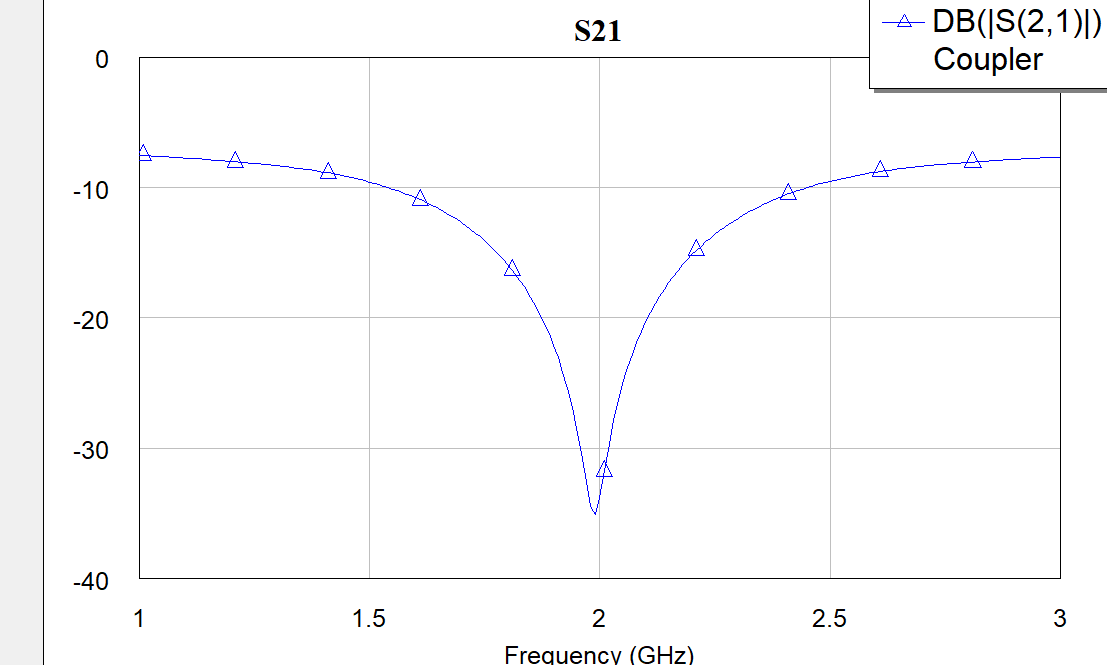

仿真结果如下




可以看到版图仿真的时候，S11没啥变化，S41由 -3.4变成了-3.6 所以需要进行调整。
因此优化

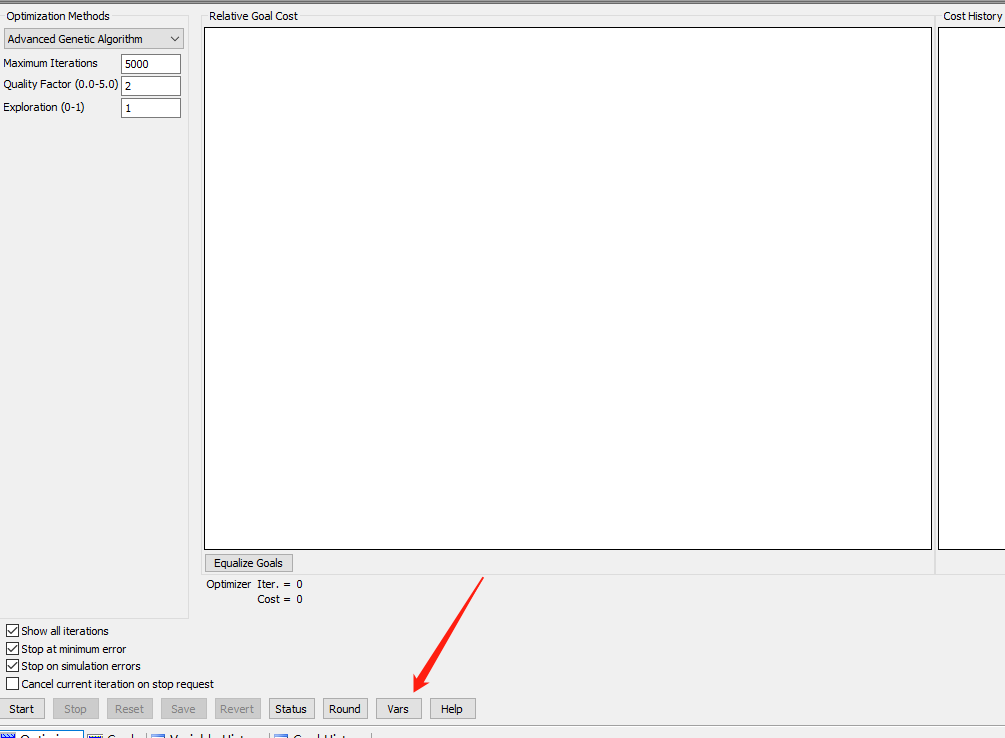

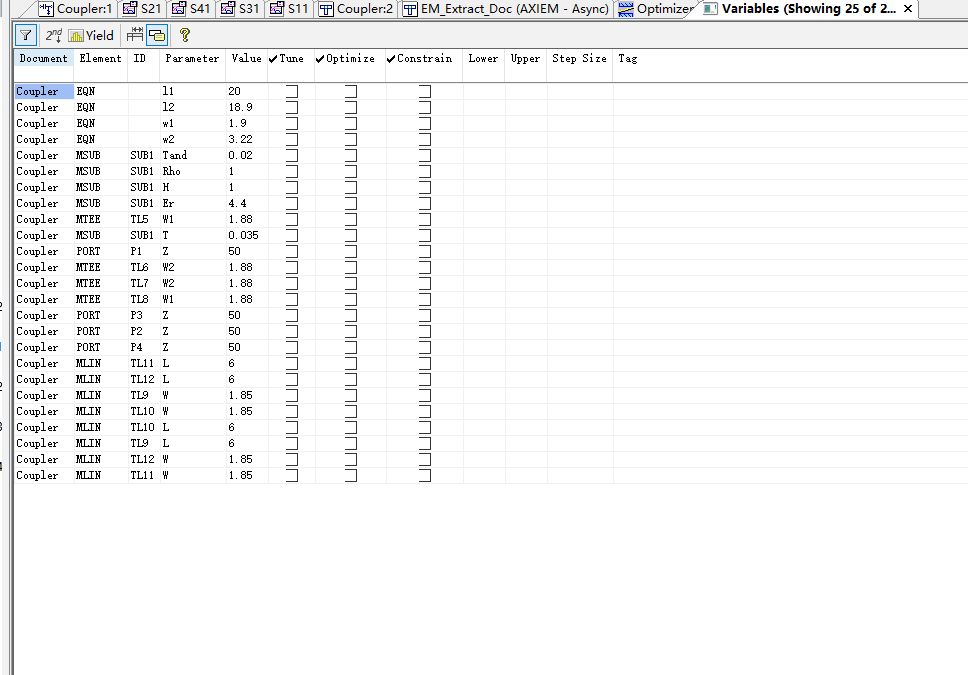

点开第二栏 有一个otimizat

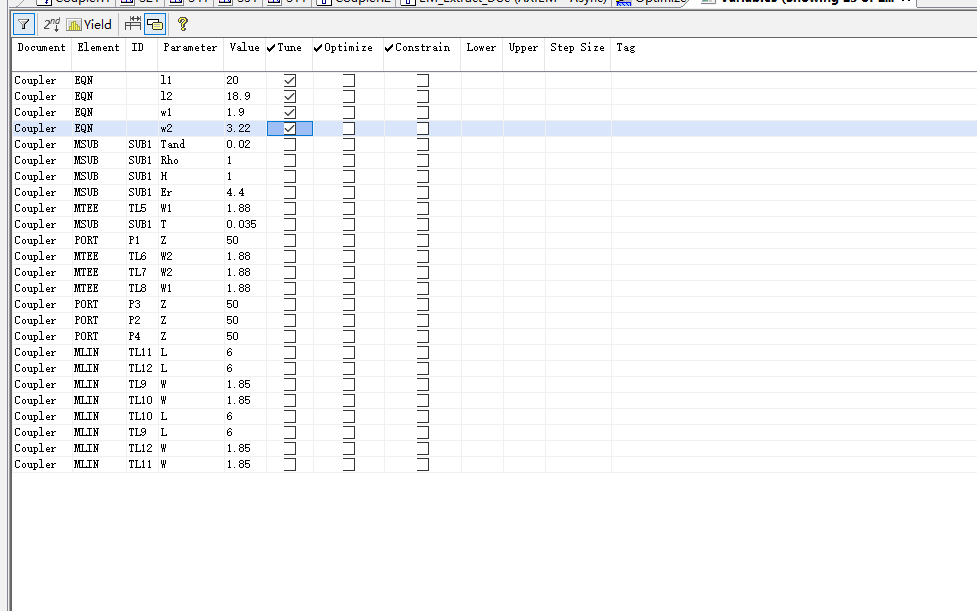

选中你需要优化的变量

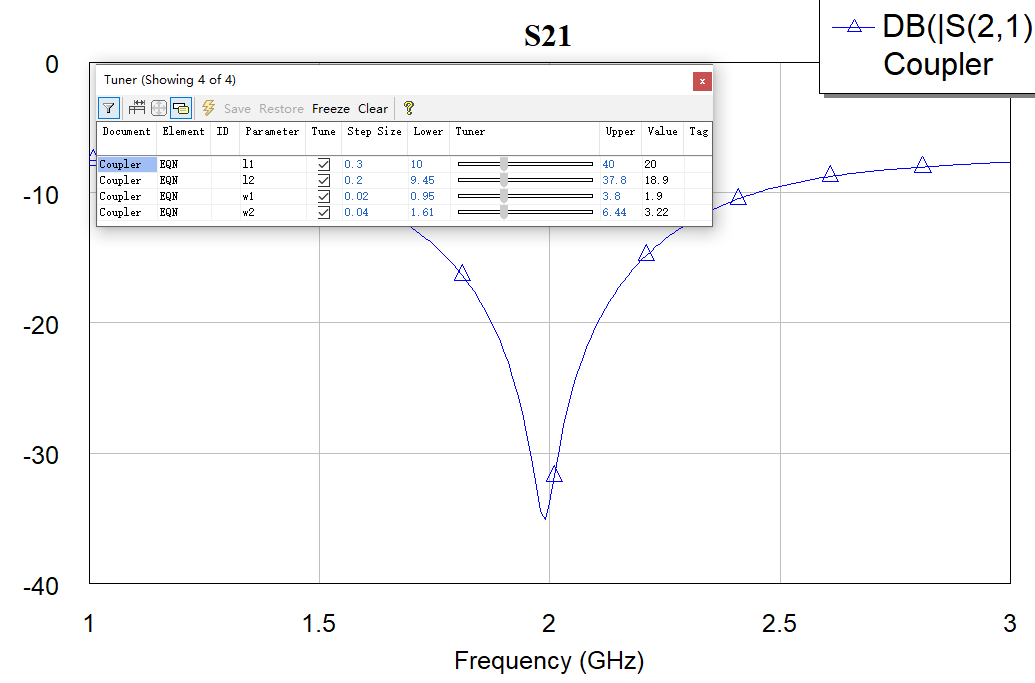

这样就可以去调节了，由于我们现在是对应的是板仿，所以动一次会有点慢，所以我们可以先用原理图去找规律，然后来板仿。
注意：如果我们要板仿优化，那么每次都要去进行

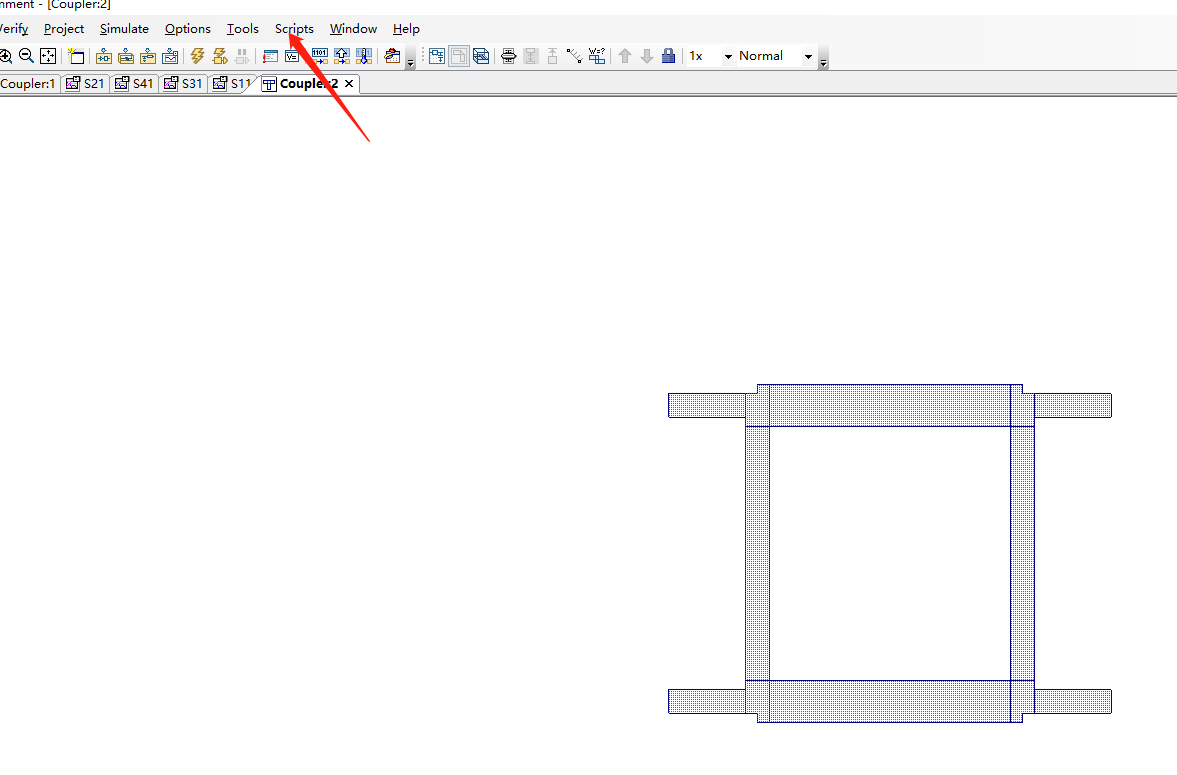

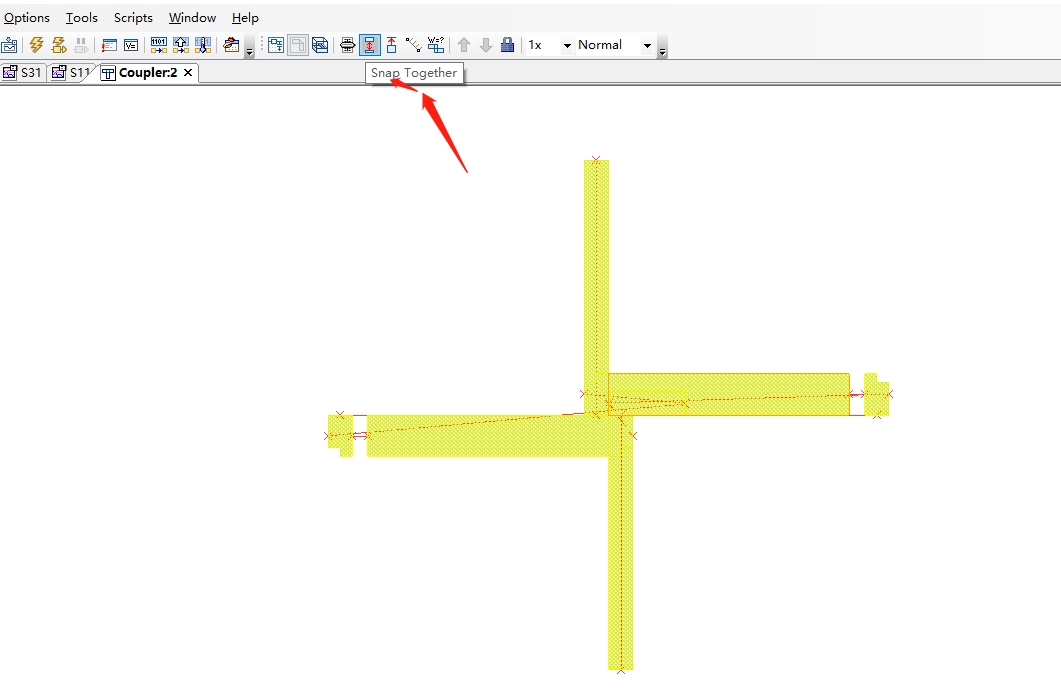

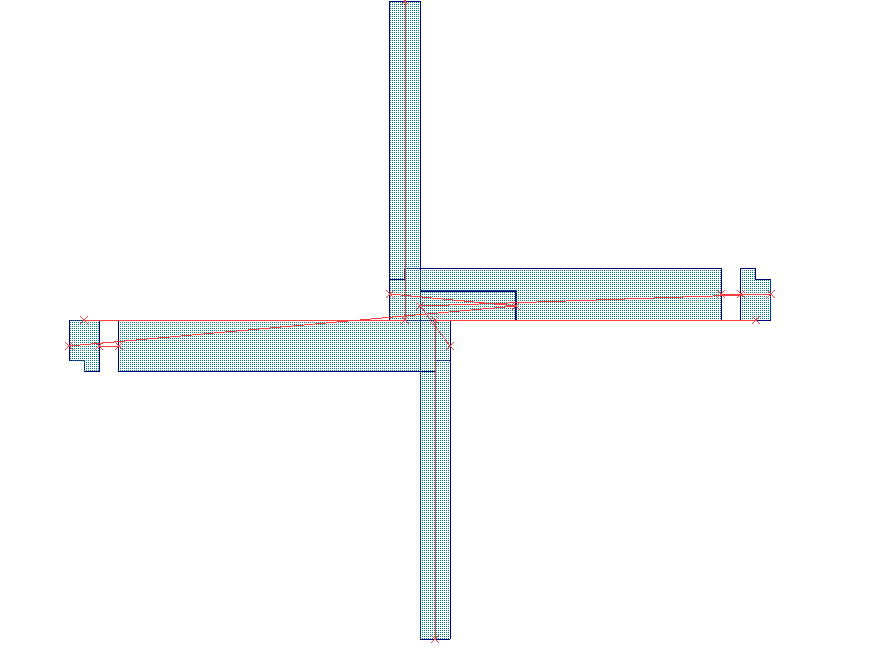

然后重新按原理图排列的按钮，和上面介绍的一样，也就这一点稍微麻烦一点。

如果想要退回原理图，就需要把EM仿真的两个控件失效掉

每个控件点右键，有一个Toggle ENable 就可以了。

自动优化原理图：


然后在simulate 里选择 优化 start就可以了。

以上就是我们简单的一个操作，我一般用它来做匹配，无源结构很少做。
