姓 名

彭彭头

实验日期

2022.06.07

学 号

实验序号

19

实验名称

网络端口地址转换NAPT配置

一、实验目的及要求

理解NAT网络地址转换的原理及功能；

掌握静态NAPT的配置，实现局域网访问互联网。

二、实验环境

Cisco软件、2台主机、1台服务器、1台交换机、2台路由器、直连线、交叉线、DCE串口线

三、实验内容

1.建立拓扑图

2.配置主机、服务器、路由器接口IP地址

3.配置路由器：配置静态路由协议，让PC间能相互ping通

4.在R1上配置NAPT

5.在R1上定义内外网络接口

6.测试主机之间的互通性

四、实验步骤

（一）拓扑图

（二）配置IP、子网掩码、网关

1.配置PC0

2.配置PC1

3.配置Server0

• 配置路由器Router0

1. 更改主机名，设置物理端口的IP并开启，设置时钟频率，路由转发表

• 配置路由器Router1

1. 更改主机名，设置物理端口的IP并开启，设置时钟频率，路由转发表

• 实验结果

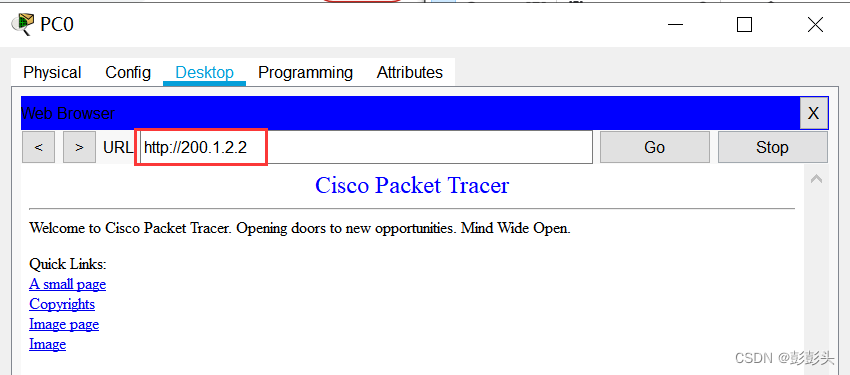

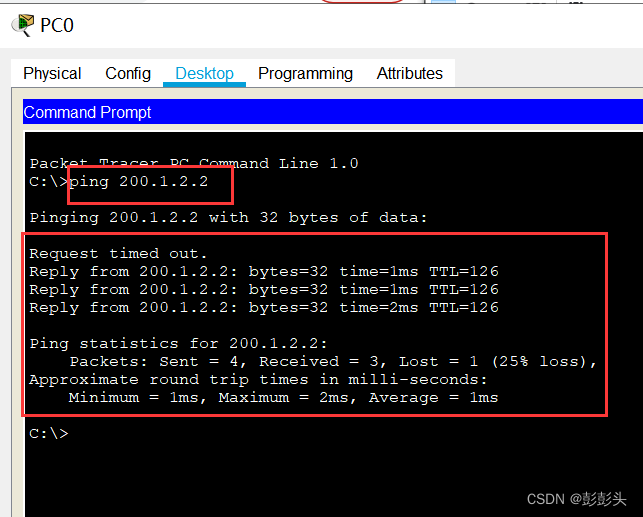

1. PC0 ping Server0，ping通;PC0 Web访问http://200.1.2.2，访问成功
2. 配置路由器Router0的NAT及NAPT
3. PC0 Web访问http://200.1.2.2，再查看路由器Router0 NAT情况
4. PC1 Web访问http://200.1.2.2，再查看路由器Router0 NAT情况

五、实验总结

今天的实验是掌握NAPT的配置，实现局域网访问互联网，从中我学习到了：

1. NAT将网络划分为内部网络和外部网络两部分；
2. 局域网主机利用NAT访问网络时，将局域网内部的本地地址转换为全局地址（互联网合法的IP地址）后转发数据包；
3. NAT分为两种类型：NAT（网络地址转换）和NAPT（网络端口地址转换IP地址对应一个全局地址）；
4. NAPT：使用不同的端口来映射多个内网IP地址到一个指定的外网IP地址，多对一；
5. NAPT采用端口多路复用方式，这是目前网络中应用最多的方式。
