CLI举例：私网用户通过NAPT访问Internet（限制公网地址对应的私网地址数）
**组网需求：
某公司在网络边界处部署了FW作为安全网关。为了使私网中10.1.1.0/24网段的用户可以正常访问Internet，需要在FW上配置源NAT策略。除了公网接口的IP地址外，公司还向ISP申请了6个IP地址（1.1.1.10～1.1.1.15）作为私网地址转换后的公网地址。当大量的内网用户上网时会导致NAT转换时端口冲突，因此需要限制公网地址对应的私网地址数，保证用户正常上网。网络环境如图1所示，其中Router是ISP提供的接入网关。
**

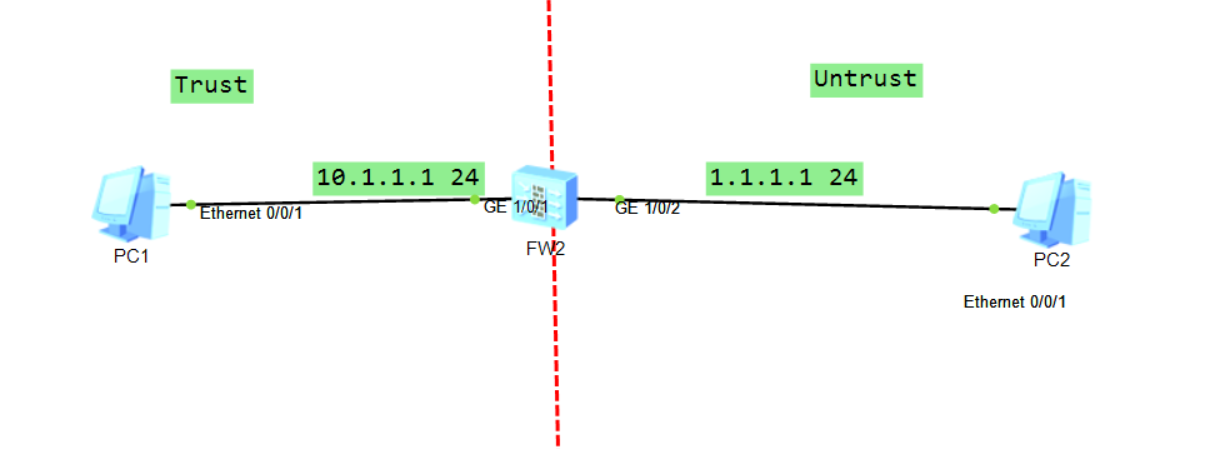

拓扑：
NAT配置过程：
1.地址配置（基础配置）
2.安全区域的划分
3.策略放行
4.NAT地址池
5.NAT的策略
6.回指路由 【可以省略，目的地是非路由器】
核心命令：（转化为谁）
配置NAT地址池，配置时开启允许端口地址转换，实现公网地址复用。
[FW] nat address-group addressgroup1 /创建NAT地址池
[FW-address-group-addressgroup1] mode pat /NAT的模式是带端口转换
[FW-address-group-addressgroup1] section 0 1.1.1.10 1.1.1.15 /地址有多少个
[FW-address-group-addressgroup1] route enable /启用路由
核心命令（哪些可以转换）
配置源NAT策略，实现私网指定网段访问Internet时自动进行源地址转换。
[FW] nat-policy
[FW-policy-nat] rule name policy_nat1
[FW-policy-nat-rule-policy_nat1] source-zone trust
[FW-policy-nat-rule-policy_nat1] destination-zone untrust
[FW-policy-nat-rule-policy_nat1] source-address 10.1.1.0 24
[FW-policy-nat-rule-policy_nat1] action source-nat address-group addressgroup1srcip-car-num 256 /限制比列
操作步骤
1.配置接口IP地址和安全区域，完成网络基本参数配置。

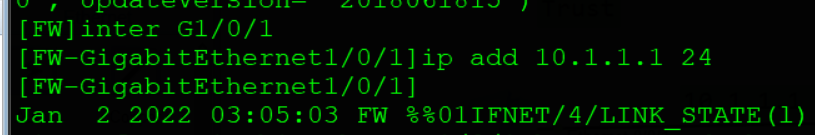

配置接口GigabitEthernet 1/0/1的IP地址。
<FW> system-view
[FW] interface GigabitEthernet 1/0/1
[FW-GigabitEthernet 1/0/1] ip address 10.1.1.1 24
[FW-GigabitEthernet 1/0/1] quit

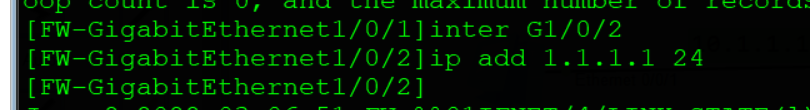

配置接口GigabitEthernet 1/0/2的IP地址。
[FW] interface GigabitEthernet 1/0/2
[FW-GigabitEthernet 1/0/2] ip address 1.1.1.1 24
[FW-GigabitEthernet 1/0/2] quit

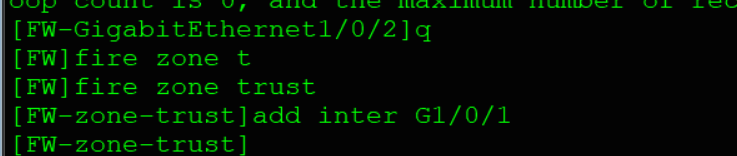

将接口GigabitEthernet 1/0/1加入Trust区域。
[FW] firewall zone trust
[FW-zone-trust] add interface GigabitEthernet 1/0/1
[FW-zone-trust] quit

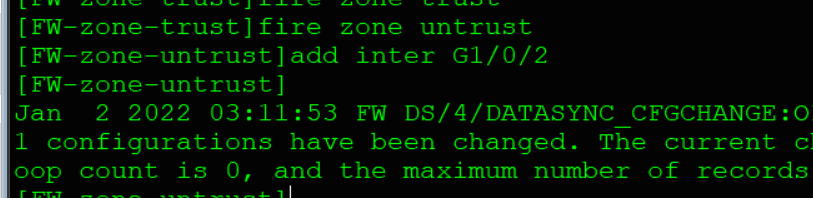

将接口GigabitEthernet 1/0/2加入Untrust区域。
[FW] firewall zone untrust
[FW-zone-untrust] add interface GigabitEthernet 1/0/2
[FW-zone-untrust] quit
2.配置安全策略，允许私网指定网段与Internet进行报文交互。
[FW] security-policy
[FW-policy-security] rule name policy1
[FW-policy-security-rule-policy1] source-zone trust
[FW-policy-security-rule-policy1] destination-zone untrust
[FW-policy-security-rule-policy1] source-address 10.1.1.0 24
[FW-policy-security-rule-policy1] action permit
[FW-policy-security-rule-policy1] quit
[FW-policy-security] quit

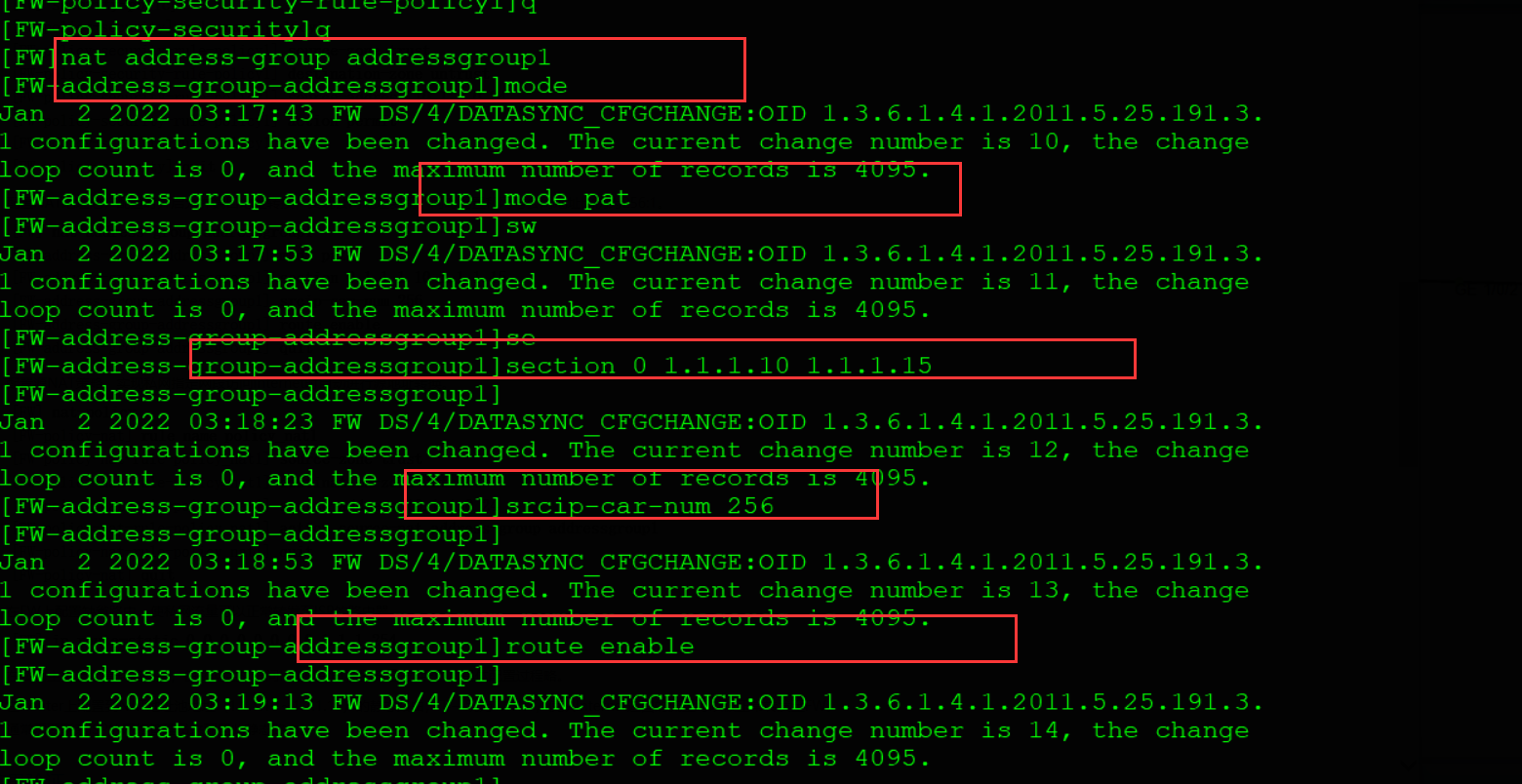

3.配置NAT地址池，配置时开启允许端口地址转换，实现公网地址复用，同时配置私网与公网地址比例为256:1。
[FW] nat address-group addressgroup1
[FW-address-group-addressgroup1] mode pat
[FW-address-group-addressgroup1] section 0 1.1.1.10 1.1.1.15
[FW-address-group-addressgroup1] srcip-car-num 256
[FW-address-group-addressgroup1] route enable
[FW-address-group-addressgroup1] quit

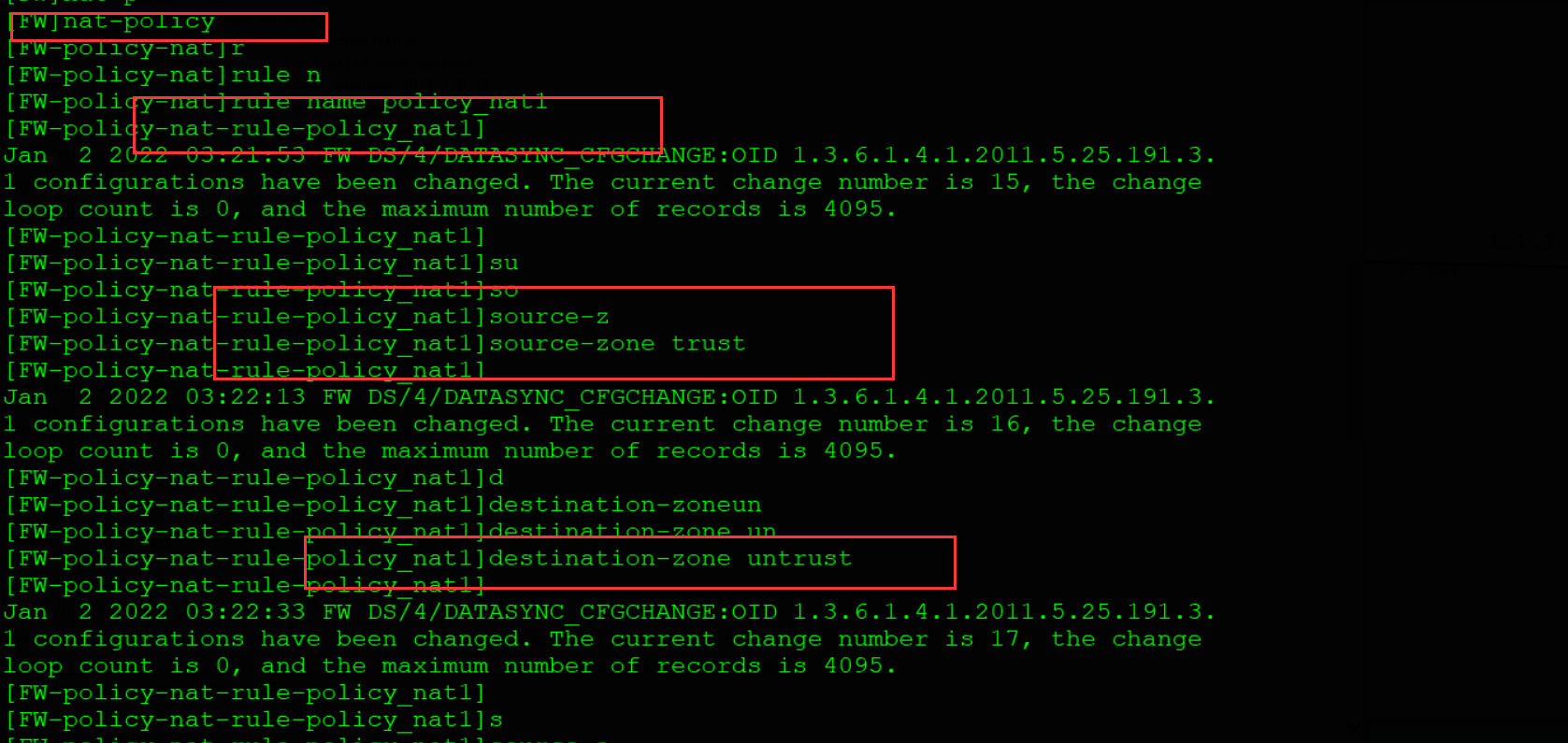

4.配置源NAT策略，实现私网指定网段访问Internet时自动进行源地址转换。
[FW] nat-policy
[FW-policy-nat] rule name policy_nat1
[FW-policy-nat-rule-policy_nat1] source-zone trust
[FW-policy-nat-rule-policy_nat1] destination-zone untrust
[FW-policy-nat-rule-policy_nat1] source-address 10.1.1.0 24
[FW-policy-nat-rule-policy_nat1] action source-nat address-group addressgroup1
[FW-policy-nat-rule-policy_nat1] quit
[FW-policy-nat] quit
5.在FW上配置缺省路由，使私网流量可以正常转发至ISP的路由器。
[FW] ip route-static 0.0.0.0 0.0.0.0 1.1.1.254

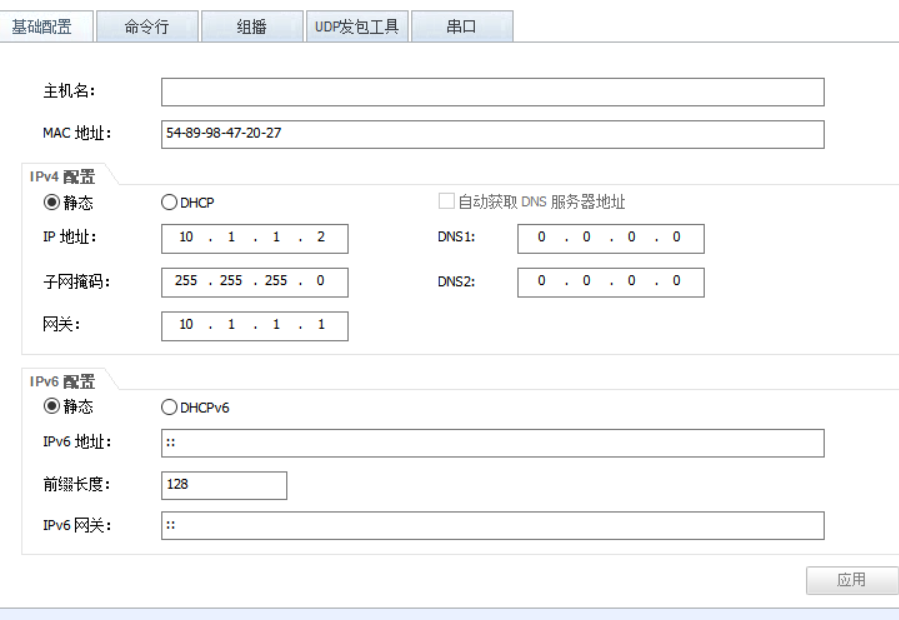

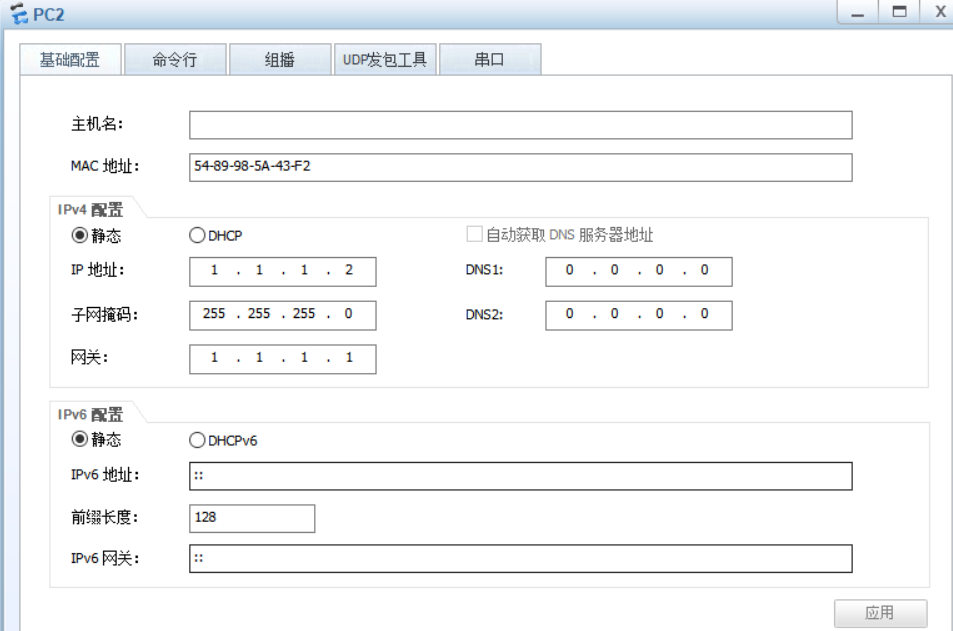

6.在私网主机上配置缺省网关，使私网主机访问Internet时，将流量发往FW。
实验结果：
