NAT 技术原理：

NAT：对IP数据报文中的IP地址进行转换，是一种在现网中被广泛部署的技术，一般部署在网络出口设备，例如路由器或防火墙上。

        NAT的典型应用场景，在私有网络内部（园区、家庭）使用私有地址，出口设备部署NAT，对于“从内到外”的流量，网络设备通过NAT将数据包的源地址进行转换（转换成特定的公有地址），而对于“从外到内的”流量，则对数据包的目的地址进行转换。

        通过私有地址的使用结合NAT技术，可以有效节约公网IPv4地址。

 静态NAT原理：

静态NAT（土豪用法）：

        一个私有地址对应并固定一个公有地址，现在企业几乎不会使用（因为并不会节省公网IP地址，也并不安全，因为可以直接通过公网地址找到主机。）

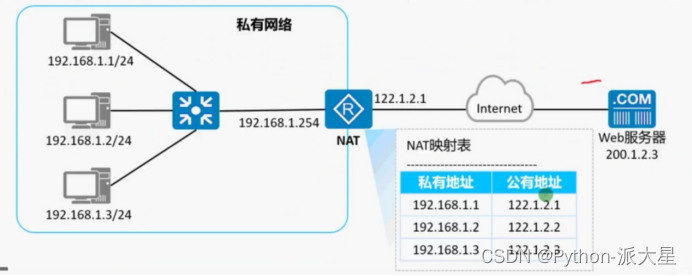

        每个私有地址都有一个与之对应并且固定的公有地址，即私有地址和公有地址的关系是一对一的映射。

支持双向互访：

        私有地址访问Internet经过出口设备NAT转换时，会被转换成对应的公有地址。同时，外部网络访问内部网络时，其报文中携带的公有地址（目的地址）也会被NAT设备转换成对应的私有地址。

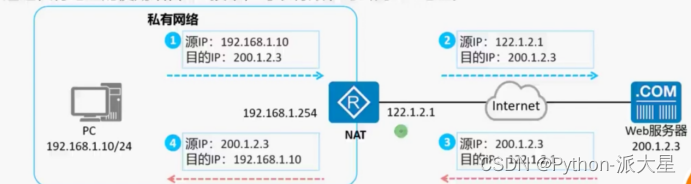

 NAT转换示例：

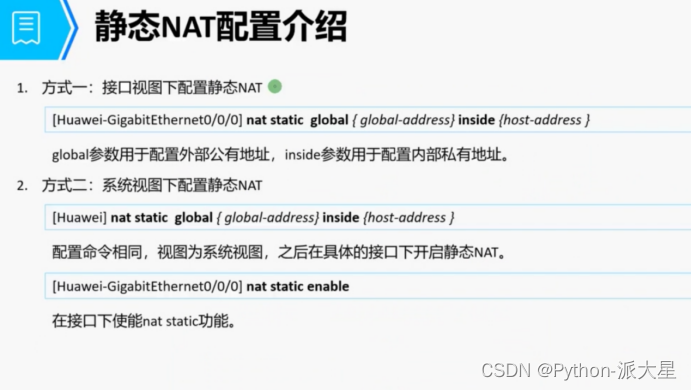

 静态NAT配置方法介绍：

1、方式一：

接口视图下配置静态NAT,在连接外网的接口上配置：

给每个私有地址都配置一个公有地址，一对一转换（土豪用法）

nat static global +(gloval-address--公网地址) inside +(host-address--内网主机的私网地址)例：
nat static global 10.10.1.1 inside 192.168.1.1

2、方式二：

1、系统视图下配置静态NAT：

nat static global +(global-address) inside +(host-address)

配置命令相同，视图为系统视图，之后在具体的接口下开启静态NAT

2、进入需要开启NAT的接口，在接口下启用NAT static功能：

nat static enable

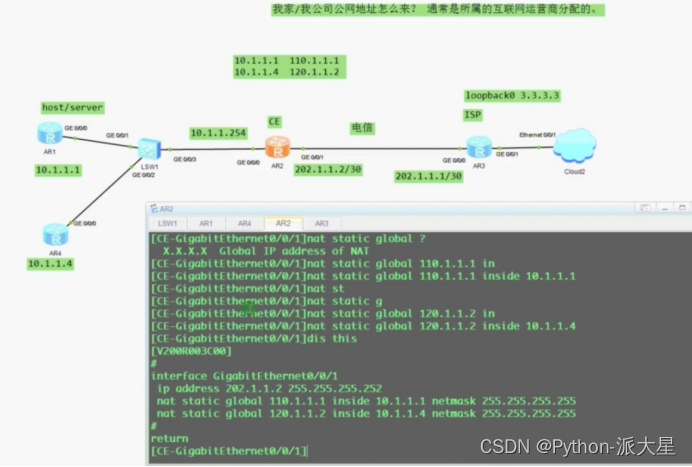

 给多个主机配置静态NAT示例：

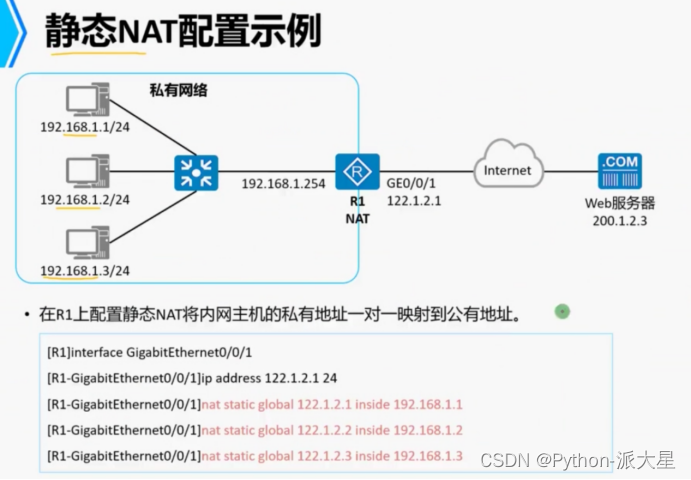

静态NAT的配置实例：

一个公网地址对应一个私网地址。

配完后需要在公网路由器配置回来的路由，回来时目标地址的私网地址改成公网地址即可。

动态NAT原理：

动态NAT：静态NAT严格地一对一进行地址映射，这就是导致即便内网主机长时间离线或者不发送数据时，与之对应的公有地址也处于使用状态，为了避免地址浪费，动态NAT提出了地址池的概念：所有可用的公有地址组成的地址池。

        当内部主机访问外部网络时，临时分配一个地址池中未使用的地址，并将改地址标记为“In Use”。当该主机不在访问外部网络时回收分配的地址，重新标记为“Not Use”。

        地址池中有多少个公网地址，就可以有多少个主机一起上网。例如有三个公网地址，那就有三个主机可以一起上网，第四个主机想要上网时会因为没有公网地址而访问不了外网。只能等待分配出去的公网地址被回收，才能被分配到公网地址上网。所以在现在的阶段，动态NAT也是使用的比较少的。

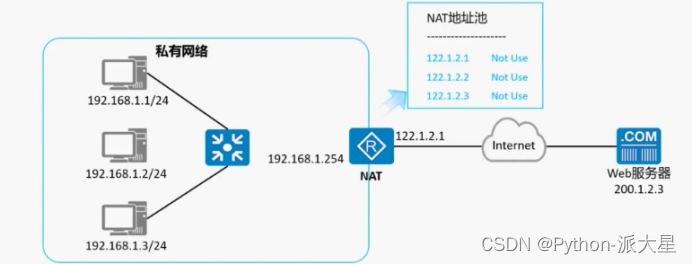

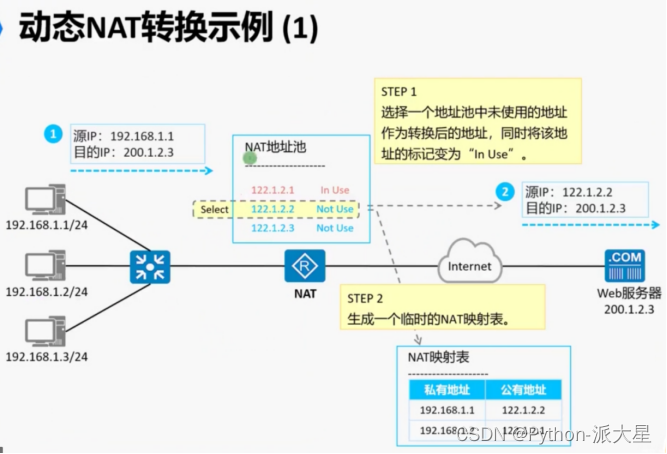

动态NAT转换示例（1）：

        首先把公网地址组成一个地址池，当内网主机要访问外网的时候，报文到达了路由器，路由器会根据地址池中没有被使用的地址，在没有使用的地址中给他分配一个，做地址转换，然后把这个分配过去的公网地址做上“In Use”的标记，表示正在使用。 然后将数据发送给外网。

        这样就会产生一个临时的NAT表项，生成的是临时的NAT映射表。如果这个公网地址长时间没有与外网通信，这个临时的NAT表项里的地址会存在老化现象，老化就相当于被删掉了，最后会被回收到动态NAT地址池，等待重新分配。如果表项不断的转换地，老化时间就会不断刷新，如果没有转换地址，老化时间到了，改地址就会被回收。

 注意：

        动态的地址分配是看地址池中哪个地址空闲了，才做出的临时分配。例如上午获取的公网地址时122.1.2.2，中午出去吃饭空闲了，地址被回收了。下午再来时访问外网被分配的地址可能就是122.1.2.3了。

        所以说动态NAT地址分配的公网地址不是固定的，而是会存在变化的。

        而静态NAT配置好后，公网地址是固定不变的，内网主机会一直使用这个静态NAT分配的公网地址。

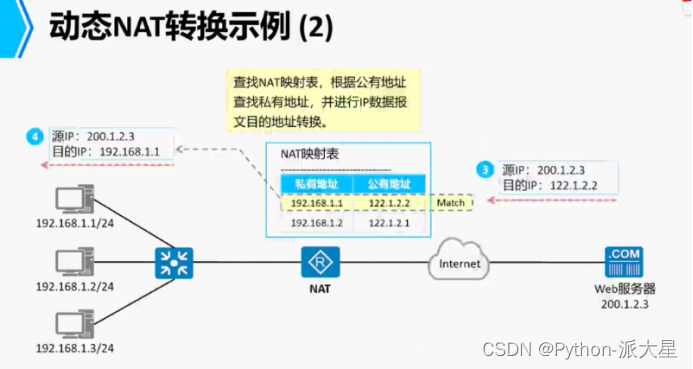

        回包时也是根据映射表查看公网地址对应的私网地址，进行地址转换，发送到内网主机。

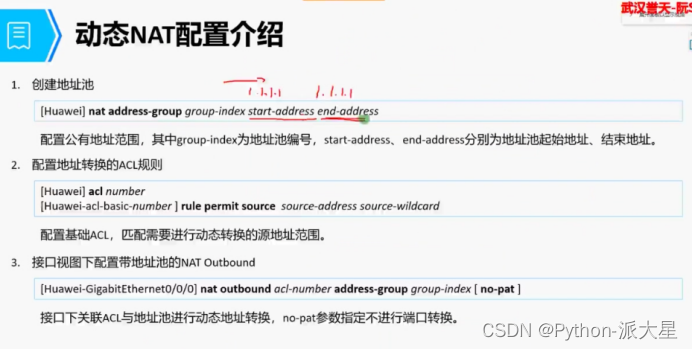

动态NAT配置介绍：

1、创建地址池：

nat address-group group-index start-address end-address 配置公有地址范围，其中group-index为地址池编号，start-address、end-address分别为地址池起始地址、结束地址。例：
nat address-group 1 122.1.2.1 122.1.2.3  --- 允许三个用户同时访问外网，因为地址池有三个外网地址。

第一步配置地址池范围，可以配置一个公网地址，也可以配置一个范围的公网地址。有多少个公网地址就有多少个主机可以同时访问外网，所以现在动态NAT用的也比较少。

2、配置地址转换ACL规则：

Acl number
Rule permit source source-address source-wildcard配置基础acl，匹配需要进行动态转换的源地址范围。例：acl 2000
Rule 5 permit source 192.168.1.0 0.0.0.255   --- 允许192.168.1.0这个网段的IP地址使用这个地址池。

        配置第二步的作用是允许某网段IP地址通过，只对这个范围的IP地址进行NAT地址转换，限制其他网段或其他范围的IP地址进行NAT地址转换。

        在有多个地址池时，用acl访问控制列表可以控制哪些内网地址用哪个地址池。

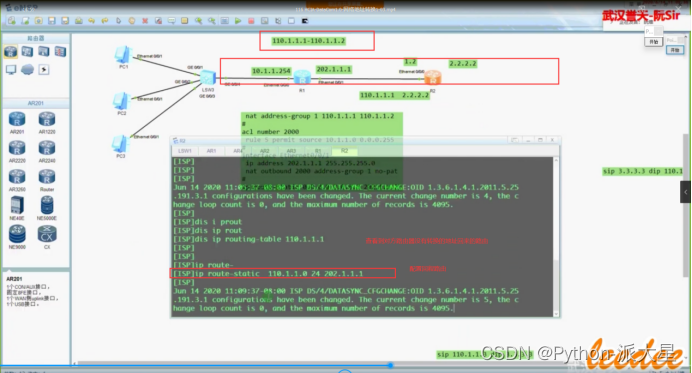

3、接口视图下配置带地址池的NAT Outbound：

Nat outbound acl-number address-group group-index [no-pat] ---动态nat末尾一定要加no-pat例：
进入外网出口：
nat outbound 2000 address-group 1 no-pat    ---acl编号+地址池编号+no-pat   只有报文的源地址匹配访问控制列表的时候，才会允许使用这个地址池中的地址。

 接口下关联ACL与地址池进行动态地址转换，no-pat参数指定不进行端口转换

注：第三步配置好后，要将对方路由器配置路由表，配置的回程路由目的地址是地址池中的地址，要让转换的地址有回来的路。

no-pat（No-Port Address Translation，非端口地址转换）

动态NAT选择地址池中的地址进行地址转换时不会转换端口号，即No-PAT



 动态nat在华为ensp模拟器中不能够很好的实现，所以不推荐在模拟器上配置。

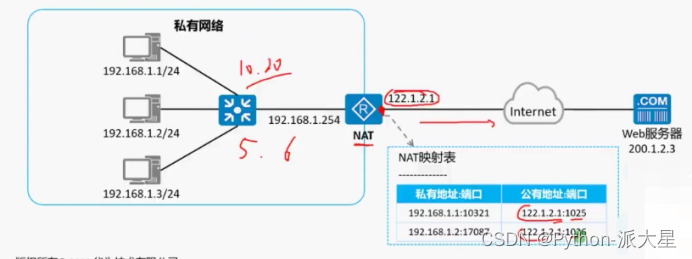

NAPT原理：

1、NAPT的NAT映射表比动态NAT的NAT映射表多了端口号，不同的私网地址会被分配到不同的端口号。同个公有地址也会被分到不同的端口号。

2、在做地址转换时，一个公有地址会被分配到不同的端口号，对应多个私有地址。

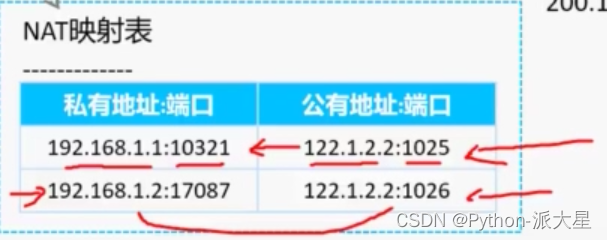

3、回包的时候也是依靠NAT映射表中的地址端口号，查找与之对应的地址进行回包。

4、相同的公网地址回包时，就是依靠端口号进行区分。然后找到该端口号对应的私有地址进行回包。

5、在做地址转换时，NAT映射表中公有地址端口号是不会重复的，除非老化后，该端口号被回收，该端口号才会被重新分配。详情可看产品手册。

6、使用NAPT技术的话，理论上一个公有地址可以被分配到65535+65535个端口号（TCP 1-65535 UDP 1-65535），也就是说一个公有地址可以分配给几万个个私有地址使用。

NAPT与动态NAT的区别：

1、动态NAT选择地址池中的地址转换时不会转换端口号，即no-pat，动态nat是非端口地址转换。公有地址与私有地址还是1:1的映射关系，无法提高公有地址利用率。

2、NAPT（Network address and port Translation，网络地址端口转换），NAPT是网络地址端口转换 :从地址池中选择地址进行地址转换时不仅转换IP地址，同时也会对端口号进行转换，从而实现公有地址与私有地址的1:N映射（一个公有地址对应多个私有地址），可以有效提高公有地址的利用率。

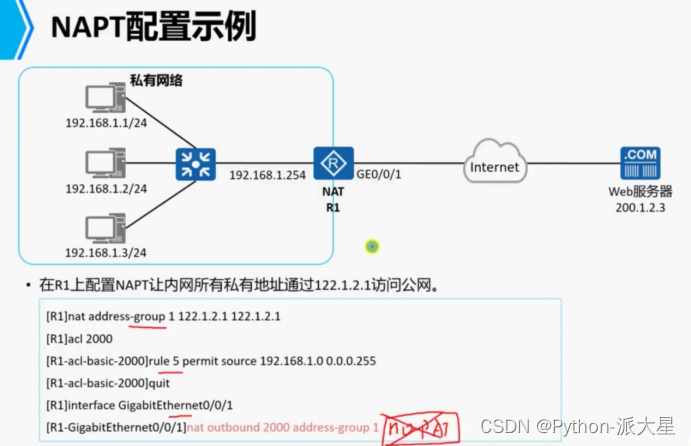

NAPT的配置方法：

对比动态NAT的配置方法，NAPT只需要在动态NAT的基础上，把no-pat删掉即可。

 查看nat映射表：

Dis nat session all

Easy IP：

Easy IP：实现原理和NAPT相同，同时转换IP地址、传输层端口，区别在于Easy IP没有地址池的概念，使用接口地址做为NAT转换公有地址。

        Easy IP适用于不具有固定公网IP的场景：如通过DHCP、PPPoE拨号获取的私有网络出口，可以直接获取到的动态地址进行转换。

        Easy IP适用于小型公司或者家庭网络，没必要让运营商分配公有地址的时候使用。这时候就可以直接利用出口路由器的外网接口的地址来做一个NAPT。

 Easy IP配置方法：

1. 直接创建ACL列表
2. 配置访问规则，允许哪些内网用户进行地址转换
3. 进入外网接口使用命令：nat outbound 2000    ---（首先接口要配置IP地址，才能转换）

将通过的数据IP地址转换成接口的IP地址

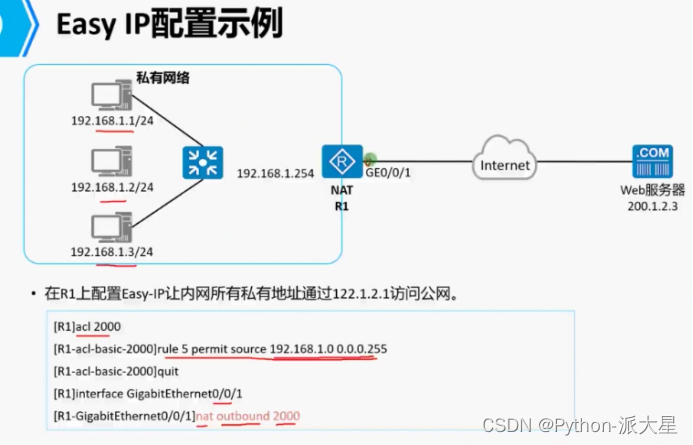

Easy IP配置示例：

只需要用ACL将内网主机的地址段规定好，然后在在外网接口上直接用就行了

 NAT Server（静态PAT）：

NAT Server和静态NAT类似。

静态NAT 是 地址的一对一转换，允许外部主机访问内网主机的所有端口，可以双向互访，不安全。

NAT Server 是地址和端口的 一对一转换，只能让外部主机访问内网服务器的特定端口，更加的安全，仅支持单项互访，及外网主动访问内网。一般用于提供外网主机访问内网服务器的场景。

NAT Server使用场景：

NAT Server：指定[公有地址:端口]与[私有地址:端口]的一对一映射关系，将内网服务器映射到公网，当私有网络中的服务器需要对公网提供服务时使用。

外网主机主动访问[公有地址:端口]实现对内网服务器的访问。

当希望外部设备访问公司内部服务的时候，就可以使用NAT Server技术，可以让外部设备访问设定好的服务，不能访问公司所有服务，只允许访问这些允许访问的服务。

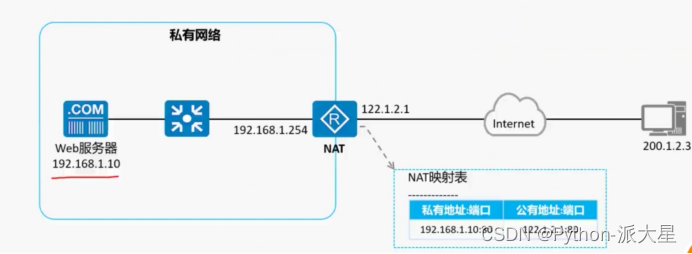

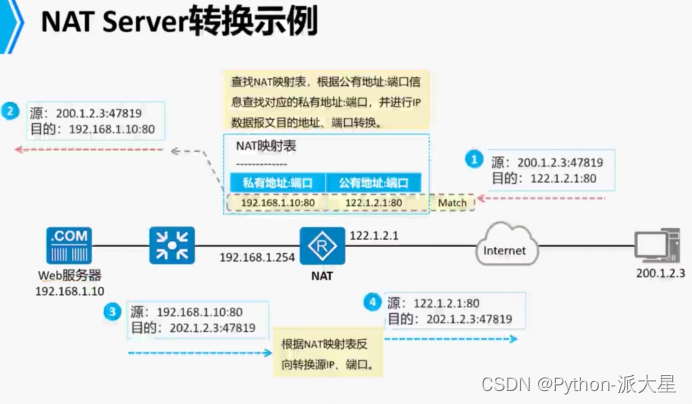

 NAT Server转换示例：



NAT Server配置示例：

在R1上配置NAT Server将内网服务器 192.168.1.10的80端口映射到公有地址122.1.2.1的8080端口。

配置方法：

1、进入连接外网接口：

2、进入接口后配置公有IP地址

3、配置nat server 转换，将Tcp协议访问202.10.10.1为目标地址的数据转换成192.168.1.10 8080端口。

nat sever protocol tcp global 202.10.10.1（运营商分配的公有地址） www inside 192.168.1.10 8080
