muduo网络库学习（1）

---

前言

本章节主要介绍muduo网络库的整体架构！

---

一、muduo是什么？

muduo是一款基于reactor的网络库，整个网络库采用oneloopperthread+threadpool的方法，代码简洁，性能优越·。

二、代码结构

1.base库

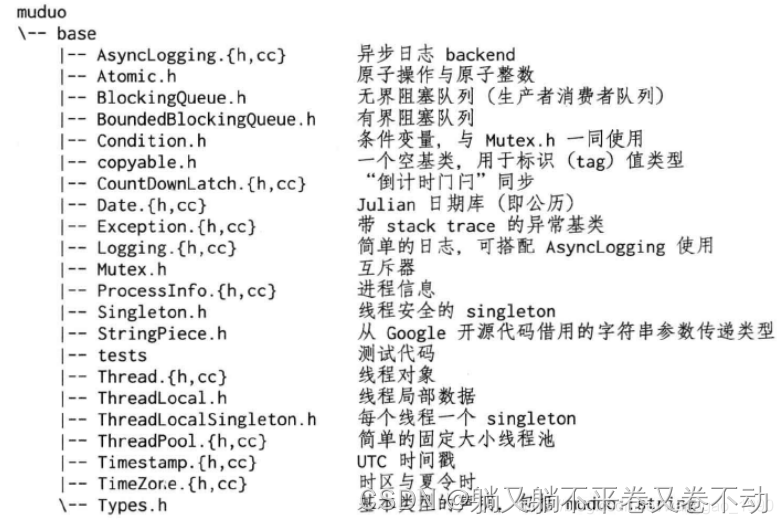

base库如下：

base库主要是分装了一些net中需要的调用，列如为net库提供高性能日志，线程封装，线程池封装等！

2.net库

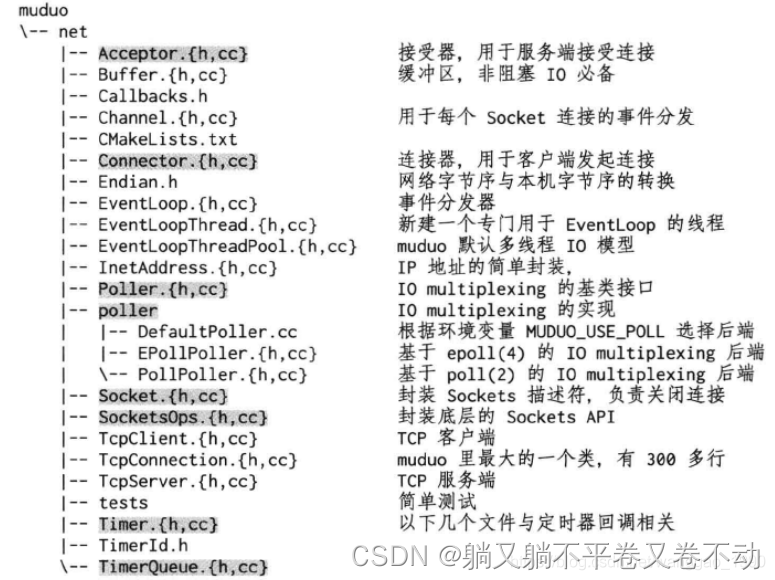

net如下：

net部分使用base中的工具类实现更高层次的逻辑，网络编程无非是对socket和其使用的epoll/poll等进行封装，使其便于使用，屏蔽掉底层网络库的一些 “坑”, 在满足了基础的网络IO之后，就需要考虑高性能，高并发的问题，muduo 的是由poll/epoll 这些IO复用模型构成，但是单个IO线程在面对大量请求时难免处理不过来，所以就需要结合多线程或者线程池，一个线程对应一个epoll进行网络IO，这样就可以充分利用硬件多核系统。从软硬两方面综合提升性能。net部分封装的较为彻底，对上层提供的接口简单易用，所以涉及复杂的内部处理，接下来就对其内部实现进行探究。（图中灰色的类是内部类，白色的是外部类）

3.附属库

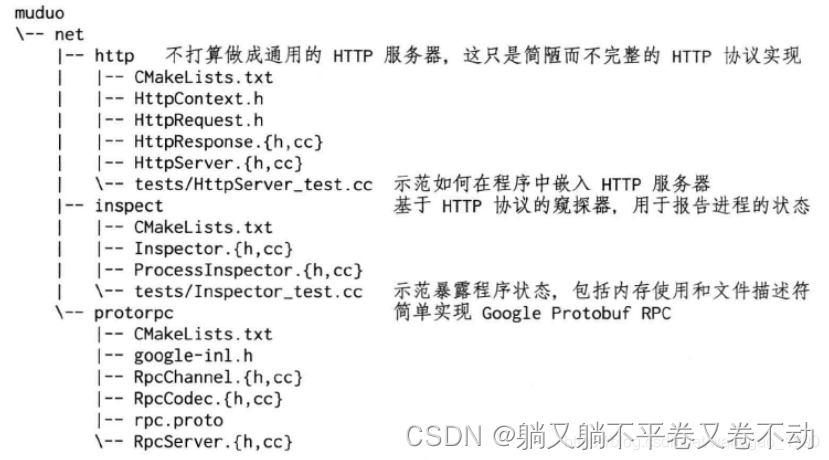

如下：

不是muduo库的核心，主要是对muduo库进行一些应用

二、网络库结构

其中灰色部分是用户不可见的，白色部分是用户可见的，黑色箭头代表着一对一关系，白色箭头代表着多对一关系，同时黑色箭头代表着后者控制前者的生存期。

EventLoop:是对时间循环的抽象

Poller是对IO复用的抽象，它有两个派生类PollPoller以及EpollPoller，分别封装了epoll和poll，这个是muduo唯一一个基于面向对象思想编写的类。EventLoop与Poller是组合关系，一个EventLoop包含一个poll，EventLoop控制Poller的生存期。EventLoop中的loop调用Poller中的poll函数进行实现。

Channel是对IO事件（对应一个套接字)的响应注册的封装，其中函数update()负责将IO事件通过EventLoop中的updateChannels–>poller中的updateChannels，从而实现了对IO事件的注册。其中handleEvent负责对IO事件中发生可读可写等事件进行处理。与EventLoop的关系:EventLoop对应着多个Channel对象。
Channel的生存期不由TcpConnection，Acceptor，Connctor等拥有channel的来控制,而不是由EventLoop来控制（EventLoop中包含着一个WakeupChannel,这个channel由Event Loop控制）。虽然Channel对应着一个文件描述符fd，但是文件描述符的生存期确实由Socket来控制。

Acceptor是被动连接的抽象，它包含了一个监听文件描述符对应的Channel，将这个Channel注册到Eventloop中一旦由可读事件到来，触发Channel的handleEvent从而回调了Acceptor中handleread()。

Connector是一个对主动连接的抽象，包含了一个主动发起连接文件描述符的Channel，注册了handleWrite，handleerror等！

TcpConnction是一个已连接的抽象，包含了一个标志着连接文件描述符的Channel，对改Channel注册了handleread，handlewrite，handleerror等！

TcpServer是对服务器的抽象，一个TcpServer对应着一个Acceptor，一个TcpsServer对应着多个TcpConnection。TcpServer控制Acceptor的生存期，但是不控制Tcpconnection的生存期（列如：TcpClient关闭连接同样会导致Tcpconnction的销毁）

TcpClient是对客户端的抽象，一个TcpClient对应着一个Connector，一个TcpClient对应着多个TcpConnection。TcpClient控制Connector的生存期，但是不控制Tcpconnection的生存期（列如：TcpServer关闭连接同样会导致Tcpconnction的销毁）

总结

` 牢记muduo是一个oneloop perthread +threadpool框架。
