根据我要自学网Hypermesh2017教程，1-10~1-13课程学习笔记
面板介绍
直接放教程里的图了
模型静力分析

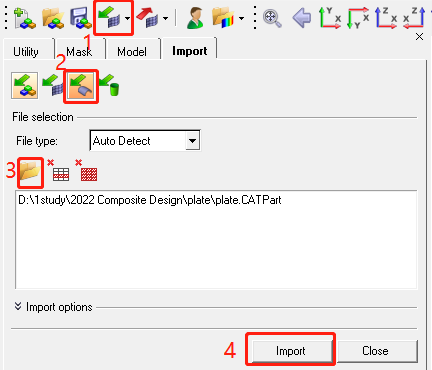

模型导入与简化
尽量使用板壳单元，因此抽取模型中面：

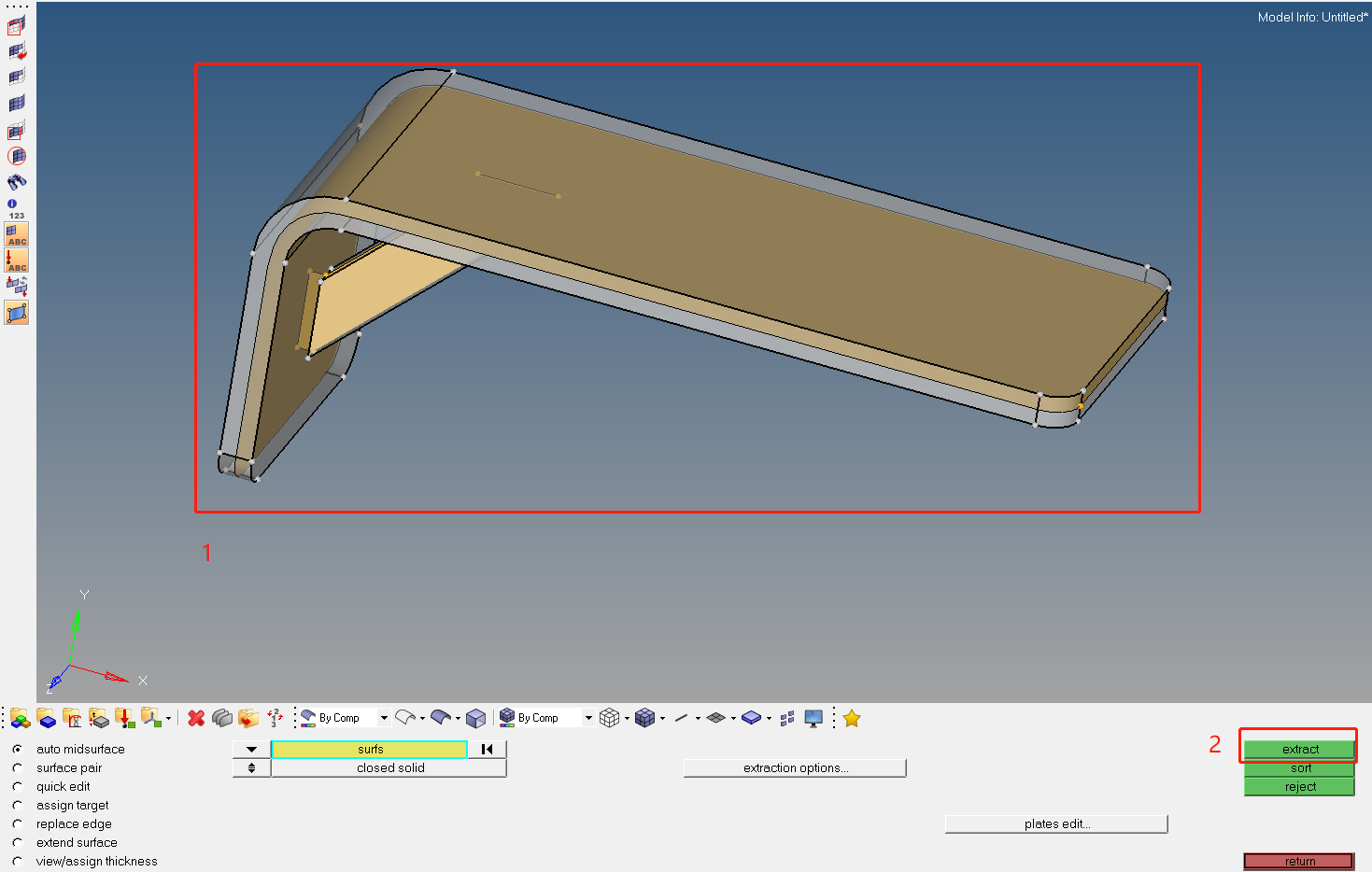

点一下模型，点extract就可以得到中面的部件集
为了使网格均匀，可以对圆角进行简化。
进入特征边编辑：

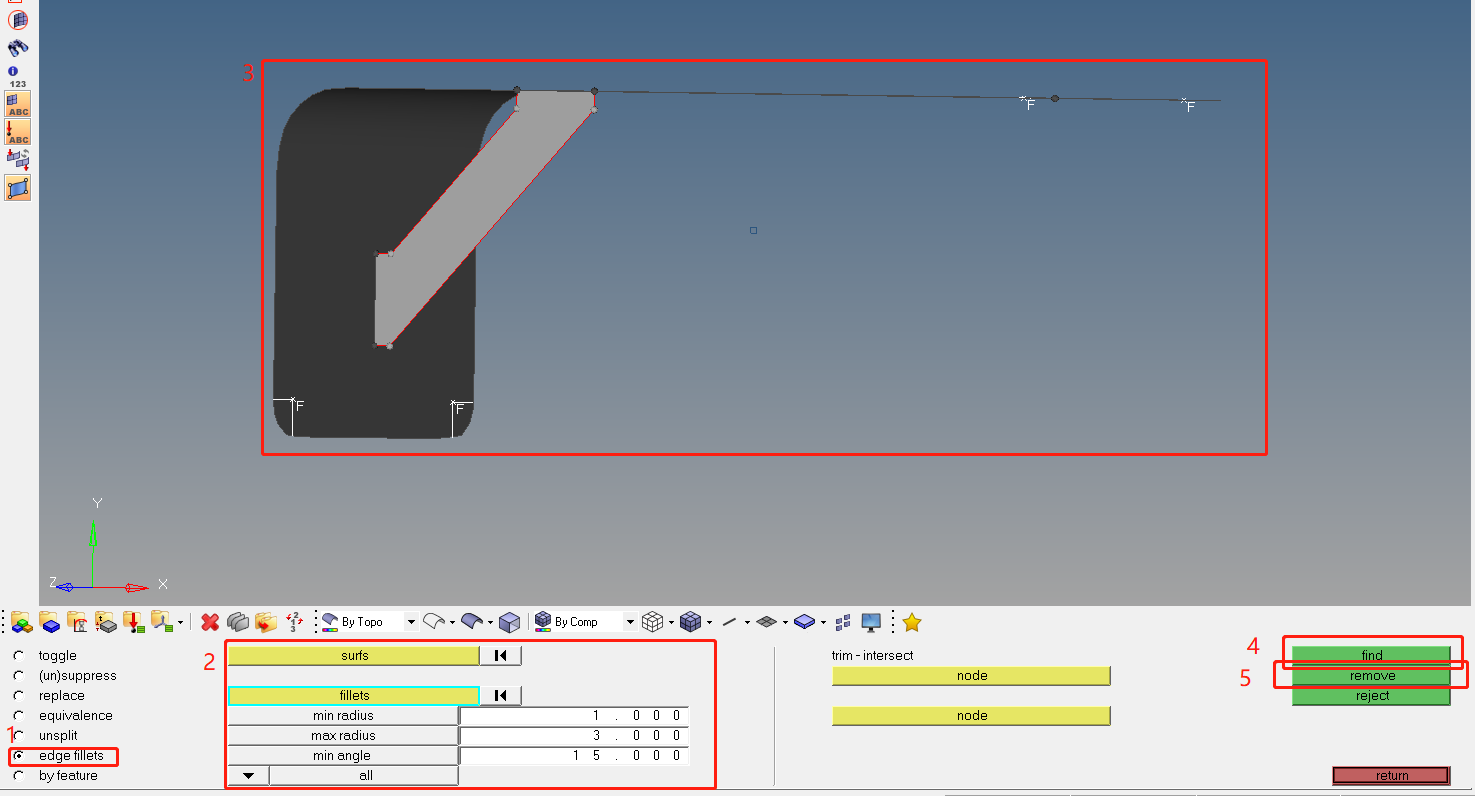

进入edge fillets，设置最大最小半径（1-3mm）（模型圆角半径为2），选中模型，点击find后点击remove
网格划分
因为是壳单元，所以进入2D的automesh

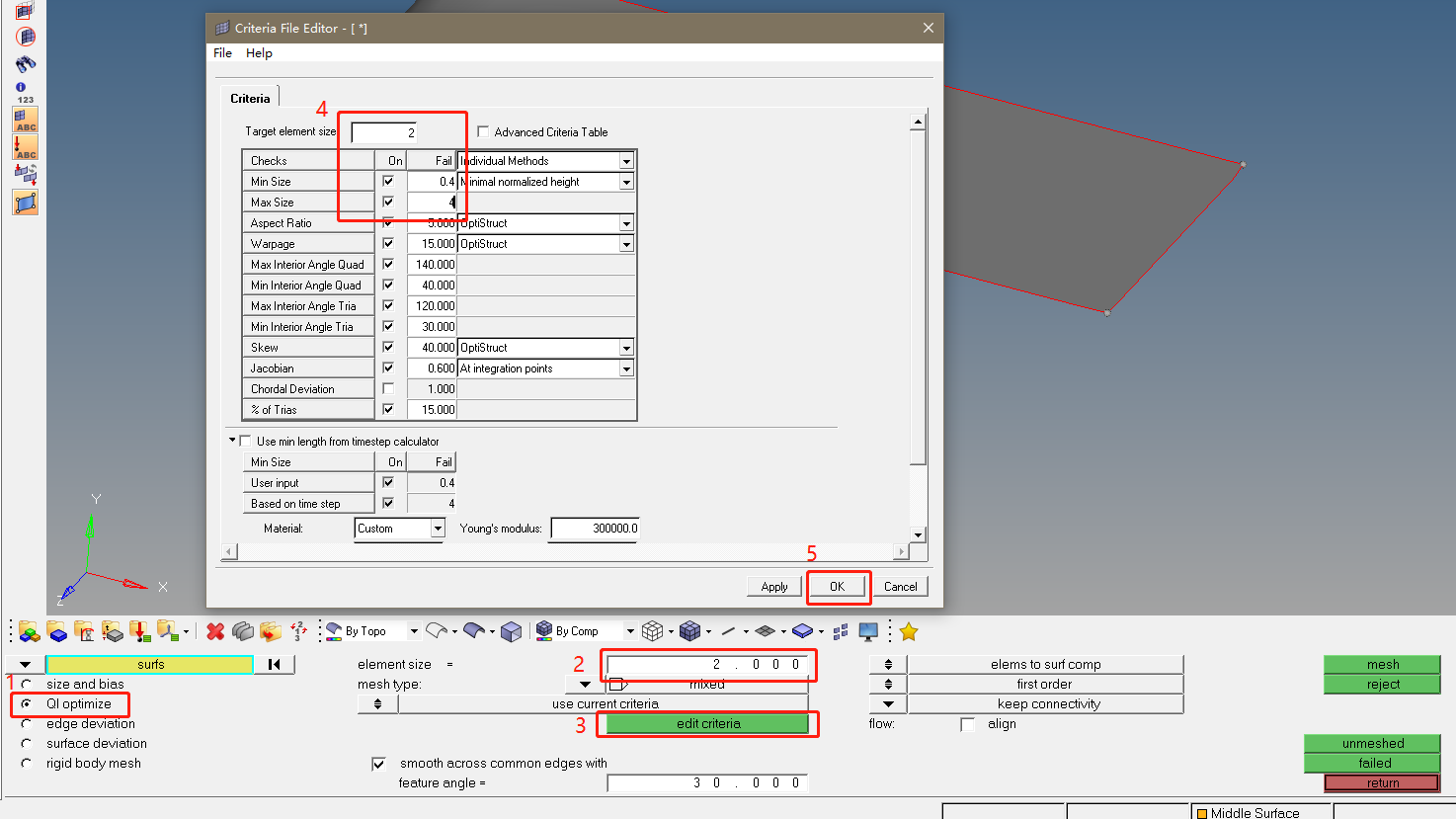

surface选择by collector，选择middle surface，点击mesh
想要看网格质量，则可以按照2D-qualityindex去查看，蓝色即为正常
网格质量改善

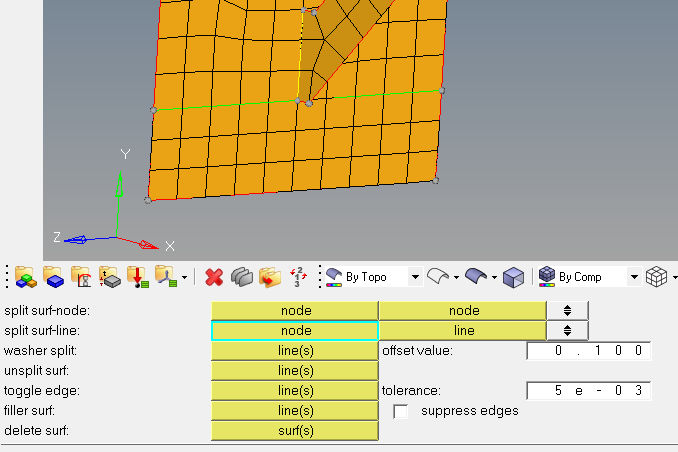

进入快速编辑
通过选取点和线（记得显示中面的几何），优化网格成直线

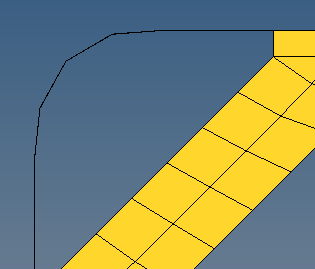

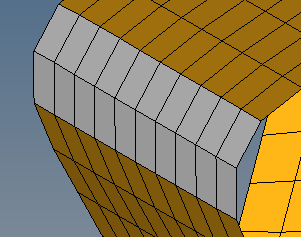

该圆角处网格太少，可以框选重新划分
2D-automesh-element-shift+左键框选该处网格
mesh后点击边，增加单元数量，再mesh
建立材料和属性
然后点击creat/edit设置材料的模量密度等
设置属性，card image为PSHELL（因为是板壳），然后点击creat/edit设置该属性的厚度为2mm
将属性赋予Component
在步骤3中选择middle surface，赋予design属性，update
建立力集
第一个用于存放约束，命名为spc
第二个用于存放力，命名为force
右下角设置当前力集为spc，进入Analysis-constraints
选择三排节点，create

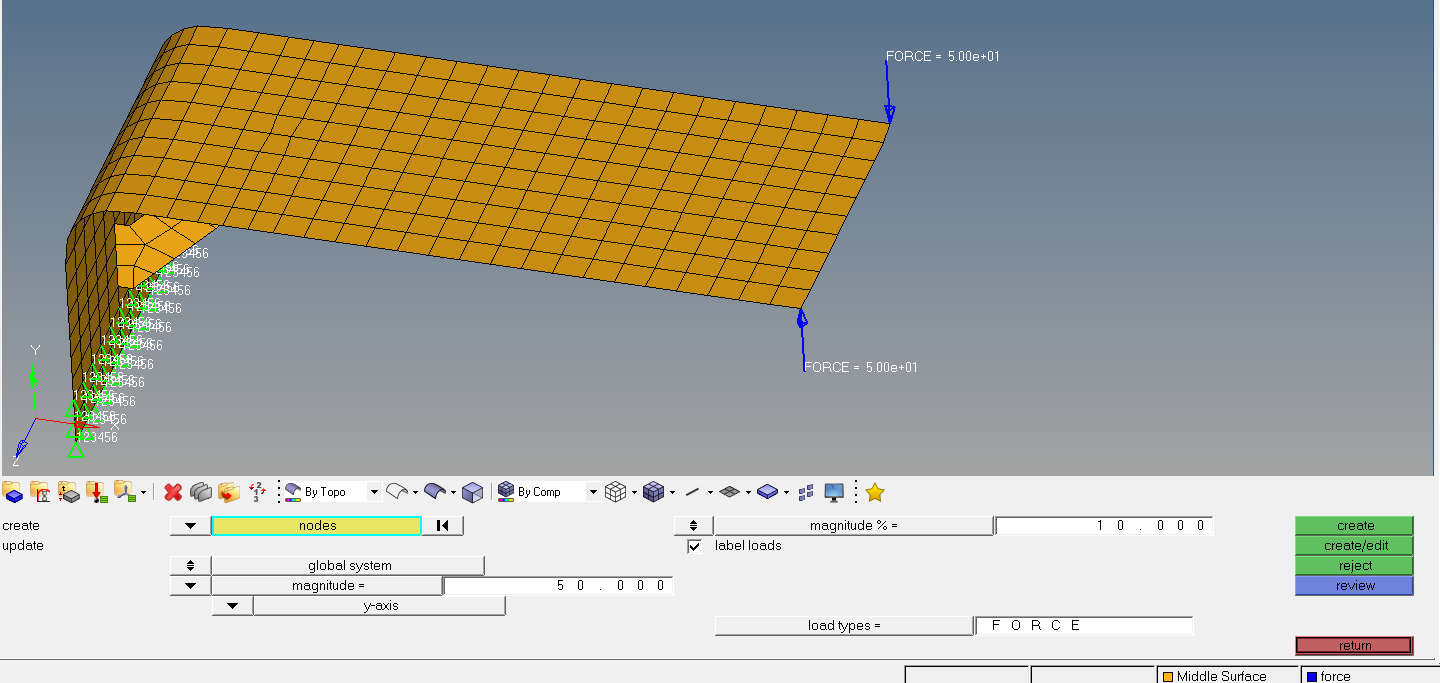

切换力集为force，进入Analysis-forces创建两个力
建立工况
Analysis-loadsteps
如图设置，create
提交分析
Analysis-OptiStruct
如图设置输出和分析选项，点击OptiStruct提交运算

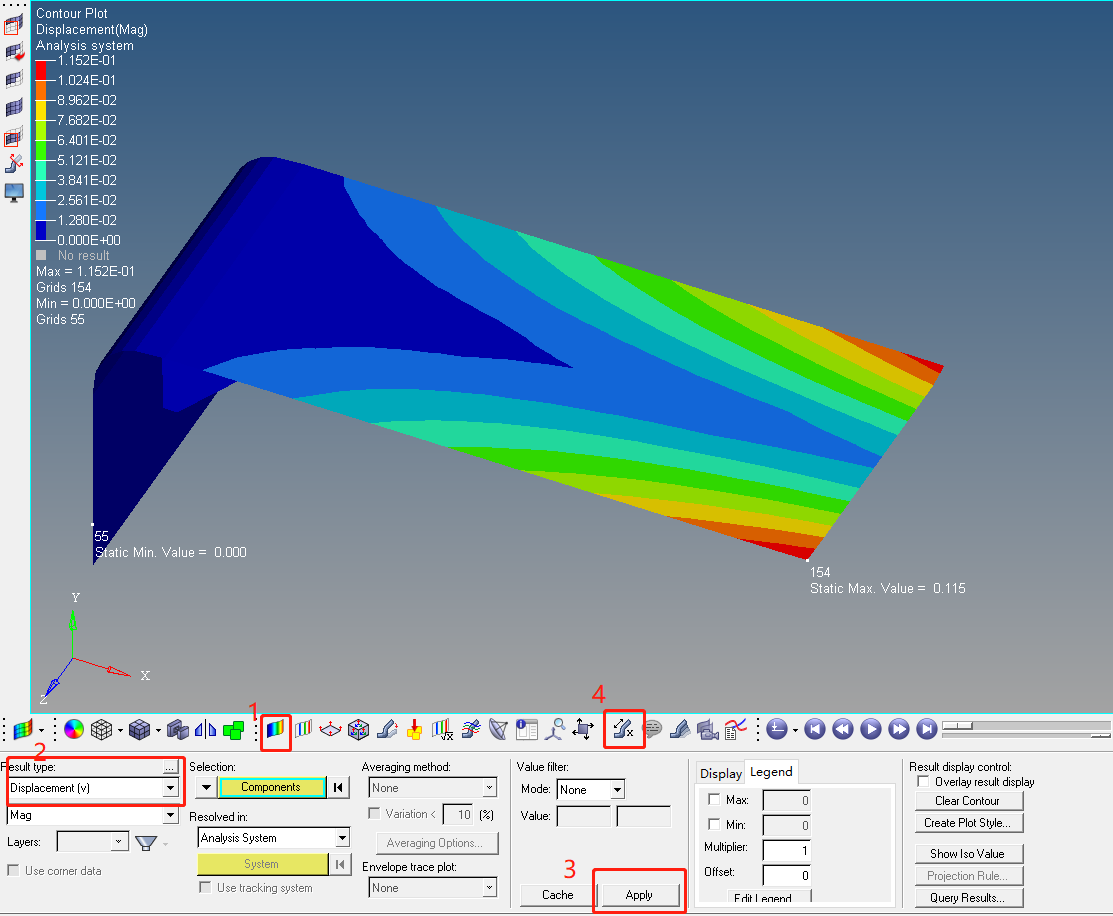

结果查看
可以看到最大位移为0.115mm
优化设计
模型管理
首先要将优化部分和非优化部分区分开。建立两个部件集来存放。
两个部件需要有各自的属性（properties），所以再新建一个属性：nondesi，设置与之前一样只是名称不同。再新建部件集：nondesi，属性设置为nondesi

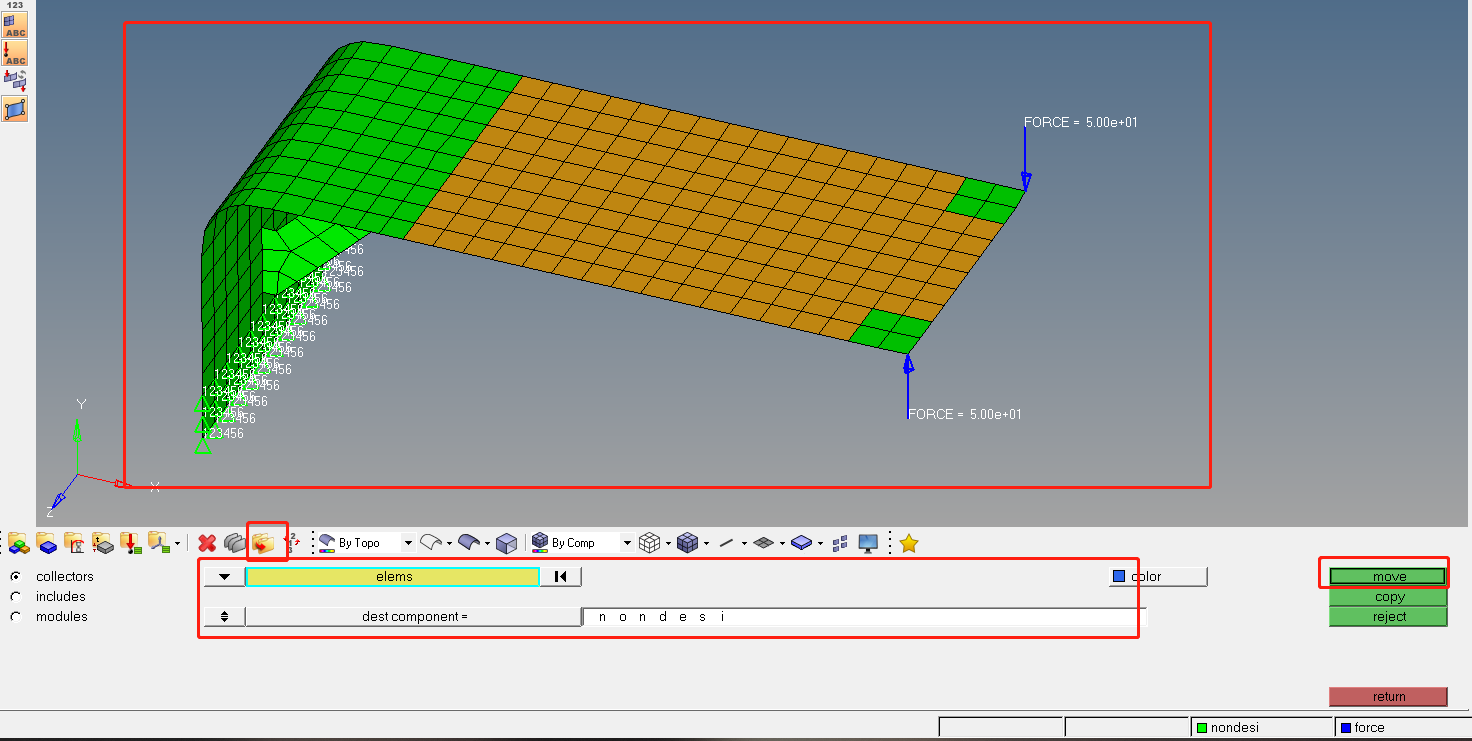

选中这些区域move到nondesi的部件集中
建立优化
进入topology优化
props里选择design属性，对该区优化。类型为PSHELL，基本厚度为0mm。create
创建响应
进入response
如图，create
再对两个位移点施加响应

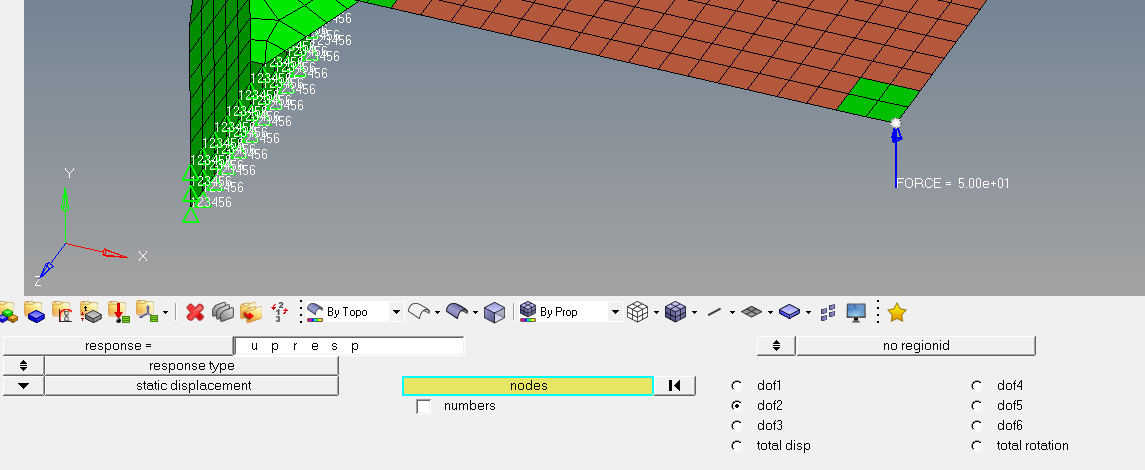

一个为upresp，静态位移，选取该点。由于沿y周，选择dof2。create
第二个为lowresp，同理
建立约束
进入dconstraint
如图设置两个约束，因为之前最大位移为0.115mm，所以可以限制位移为0.4mm，工况选择之前的static工况
另一个约束同理
创建目标
进入objective
选择min，响应选择vol
提交分析
结果查看
可以看到，以下部分可以优化掉
