一、焊缝疲劳分析整体流程：

（对于需要调整壁厚的模型，可以通过导入已经修改后的模型，通过project命令将网格拉伸至surf即可，相比重新画简单）

1、建立CDB模型，验算极限强度

2、建立六个自由度放心的单位载荷（例如：FX=1000N）

3、用.bat批处理算出rst文件，共六个方向的

4、用ncode将第一节塔筒高度的时序载荷转成.s3t文件

5、后利用数据生成.xlsm文件,生成新的out.dcy，然后chan通道修改至1-6 c2-7修改为c1-6即可（注意容易别修改其他内容）

6、后按word文档指示进行即可（ncode疲劳设置，hm疲劳查看等）

二、 疲劳分析的设置

1.打开ncode的时候选择计算路径一般选择rst文件所在的文件夹就可以

第一个模块

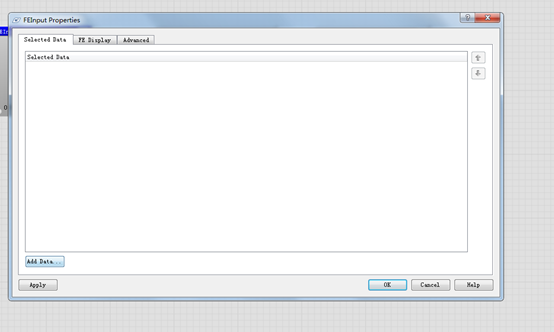

1.右键点击 选择propertise, 然后add data

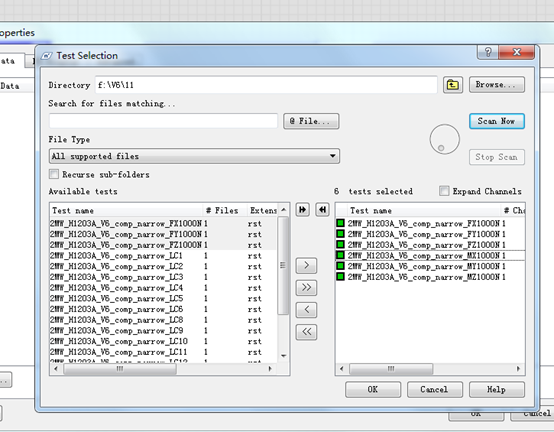

选择rst的时候，顺序是MX\MY\MZ\FX\FY\FZ不能错 要和时序通道一致
点击OK

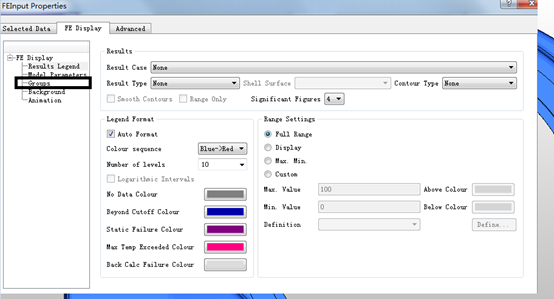

勾选display，这个要等几分钟，才能出来

选择留下shell单元组，去掉其他两组。
第二个模块

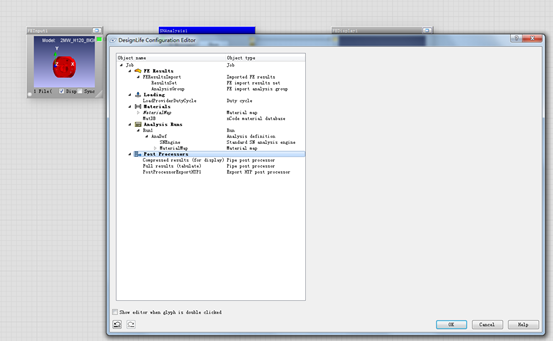

1.右键点击 选择advance edit

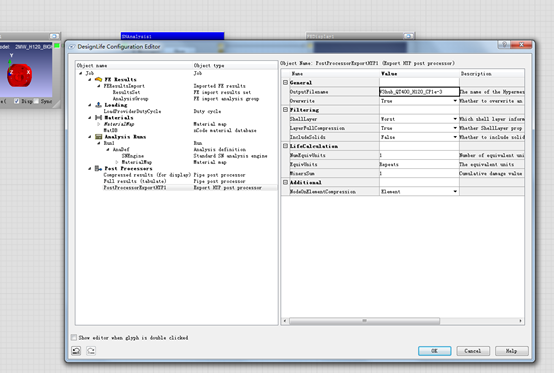

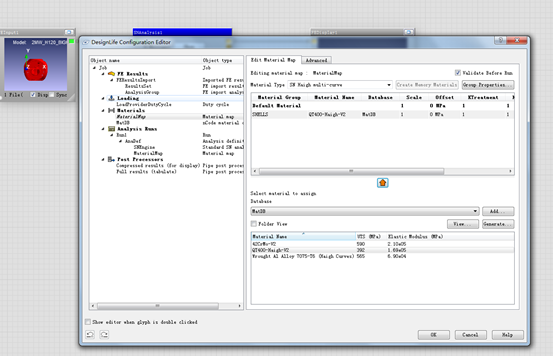

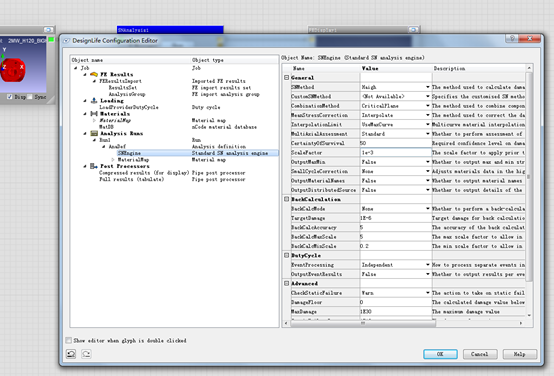

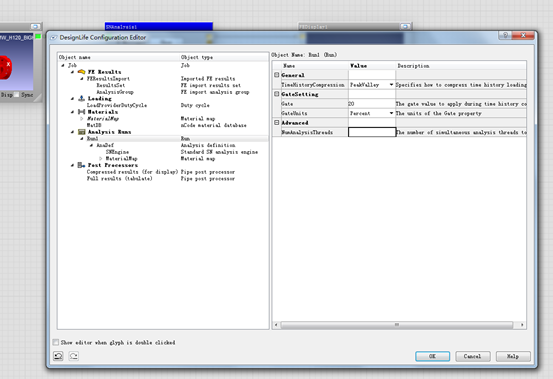

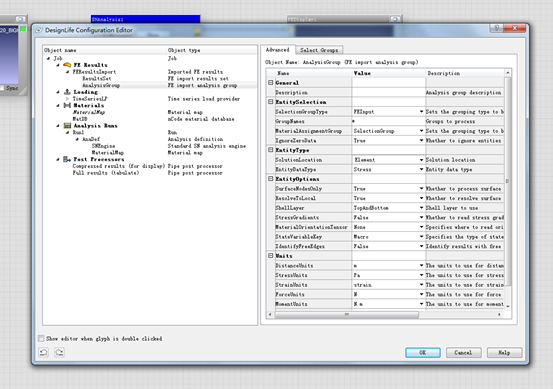

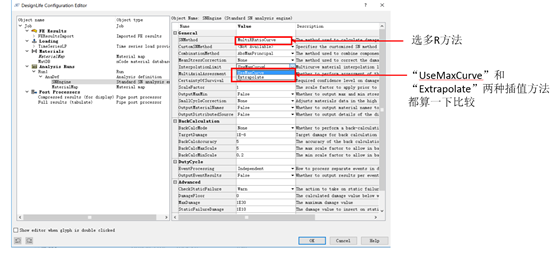

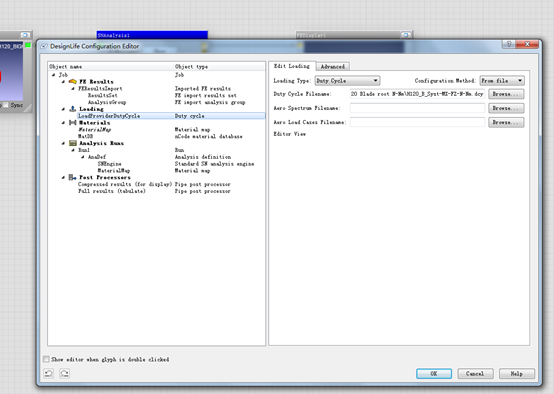

中间的几项编辑按照下图进行

右键点击job 另存为个名称
然后点击 show
然后点击run

疲劳分析word文件下载链接
下载连接：风载荷时序文件+rst文件
