本文介绍了测量函数信号发生器、放大器或其他电路的输出阻抗的方法。这种方法适用于频率较低的场景，并不适应于所有的电路类型。本实验中用低频（1k Hz)的正弦波测量。

本文以汉泰的 DSO8060 为例，测量其输出阻抗，该示波器带有信号源功能。

测量用的示波器为汉泰的 DSO5202P。

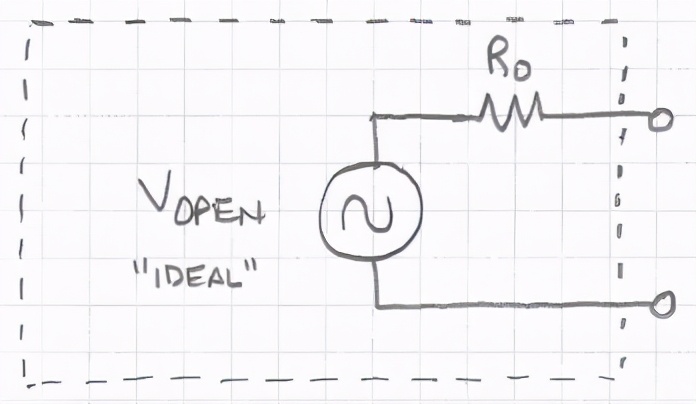

Ro 表示要测量设备的输出阻抗。

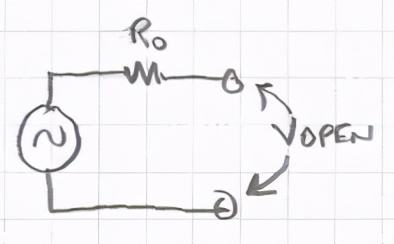

第一步：测量开路下，信号源的电压峰峰值。

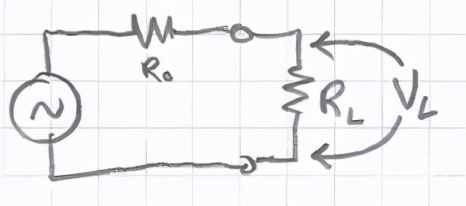

第二步：接入一个已知阻值的负载电阻，测量其两端的电压峰峰值。

第三步：用下面公式计算出阻抗：

下面用示波器进行测量。

信号源频率设置为 1kHz 正弦波，幅度为 2V.

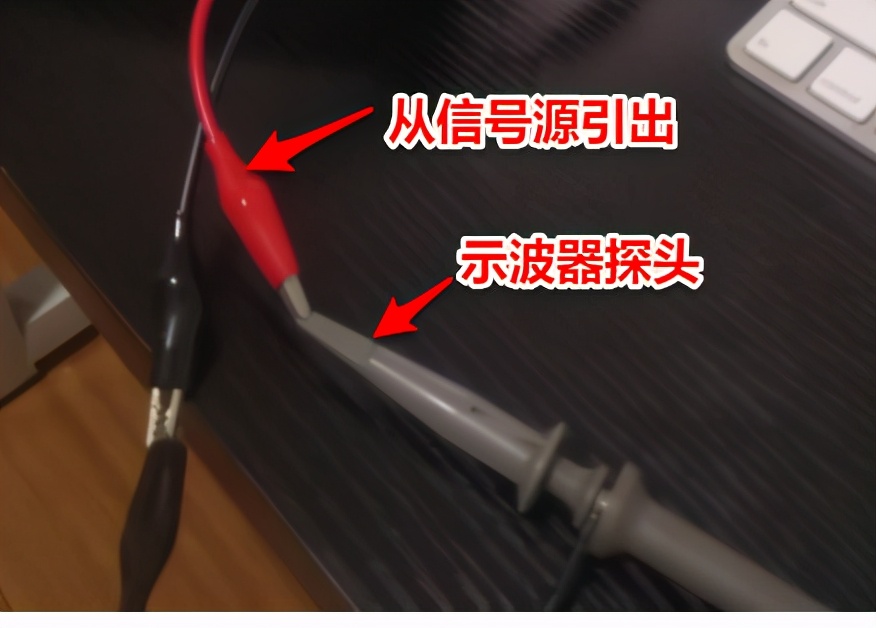

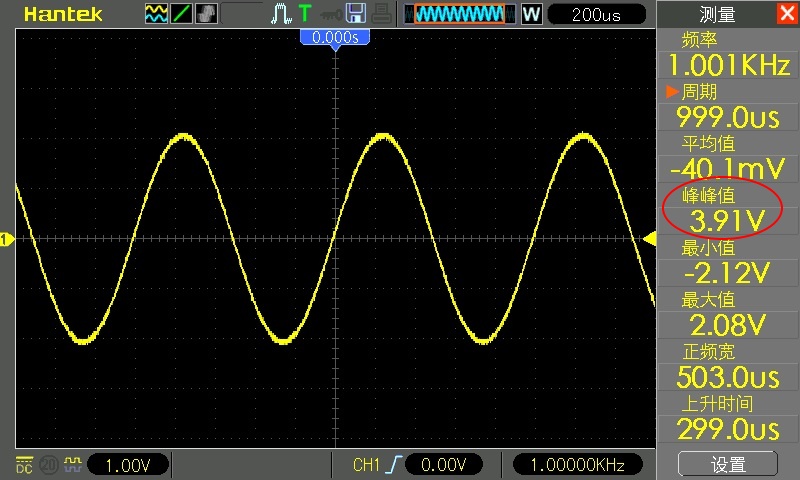

第一步：用示波器测量开路状态下的电压峰峰值为 3.91 V。

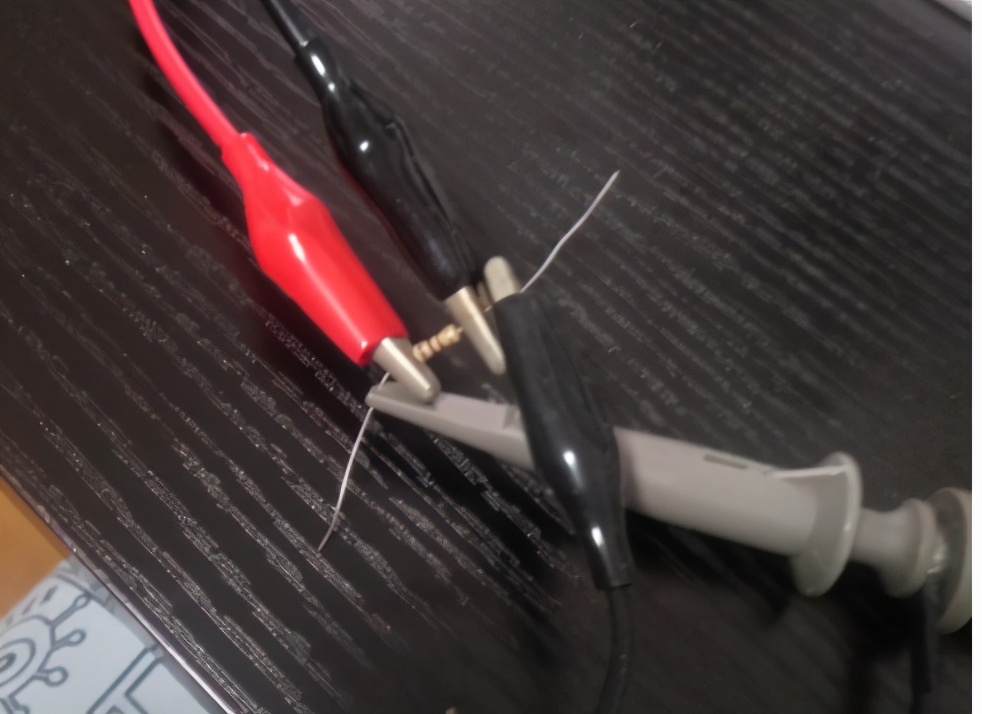

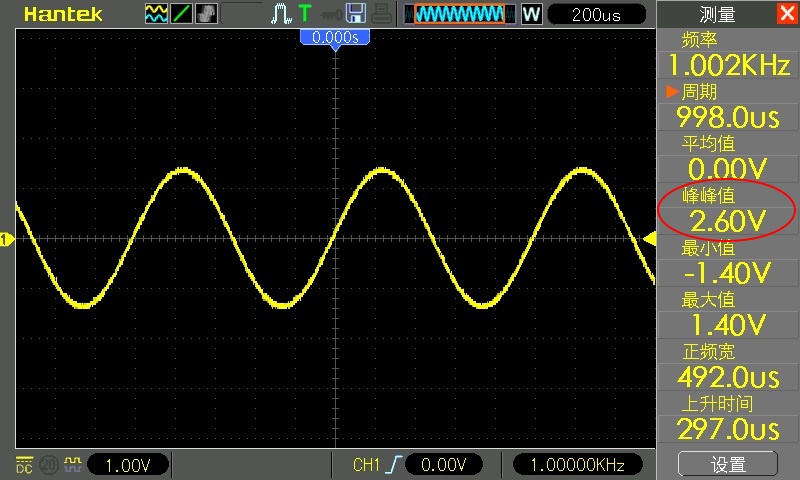

第二步：信号源输出信号串入一个 100 Ω 的电阻，测量其两端的电压峰峰值为 2.6 V。

带入公式计算：Ro=100*(3.91/2.6-1)=50.38 Ω。该款信号源的输出阻抗为 50 Ω。
