要说明什么是阻抗匹配，首先要知道有这么两个概念：输入阻抗和输出阻抗，那么什么是输入阻抗和输出阻抗呢？

输入阻抗Zin是由电阻或设备输入端看进去的阻抗。

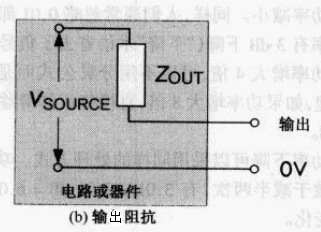

而输出阻抗Zout是由设备输出端看过去的阻抗。任意电阻或设备的输出可以等效为一个输出阻抗Zout与一个理想电压源Vsource的串联。



假设有那么一个电源和负载，电源内阻是r，负载电阻是R，电源提供的电压是E，负载两端的电压是U，当电源给负载供电时，有如下公式：I=E/(R+r)。

那么电源的输出功率是：

当R=r时，电源有最大输出功率Pmax=E^2/(4r)。



实际上，电源部分不一定指的是电源，也可以使上一级输出电路，上级电路给下级电路提供信号，为了保证信号传输效果良好，就要阻抗匹配，也就是R=r。



---
