输入输出阻抗，是怎么玩的？你会不？

很多同学还搞不清楚输入阻抗和输出阻抗这两个参数，我就截取一段来给大家看看。
输入阻抗，输出阻抗，这两个参数似乎没那么重要，但事实并非如此。
我们经常会看到各种复杂的电路，如果是新手，可能就蒙了。其实化繁为简非常简单：

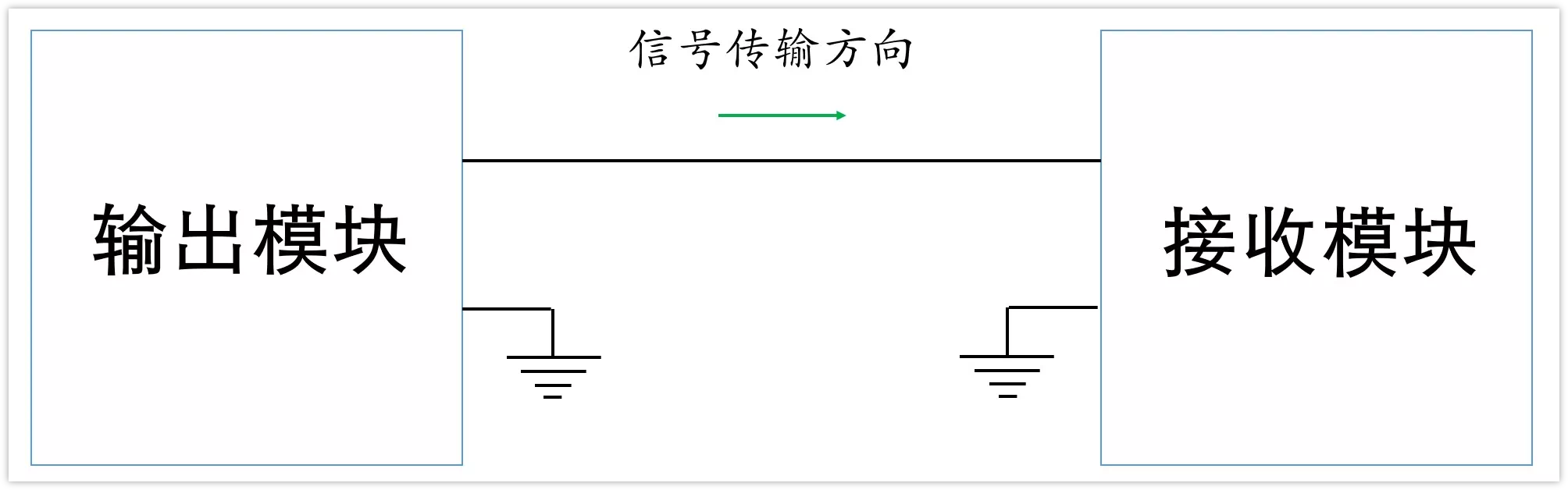

只需要把电路分两块，一边输出信号，另外一边接收信号。姑且把输出信号的叫输出模块，接收信号的叫接收模块吧。

我们如果搞清楚这个信号在传输过程中发生了什么变化，那就什么都明白了。

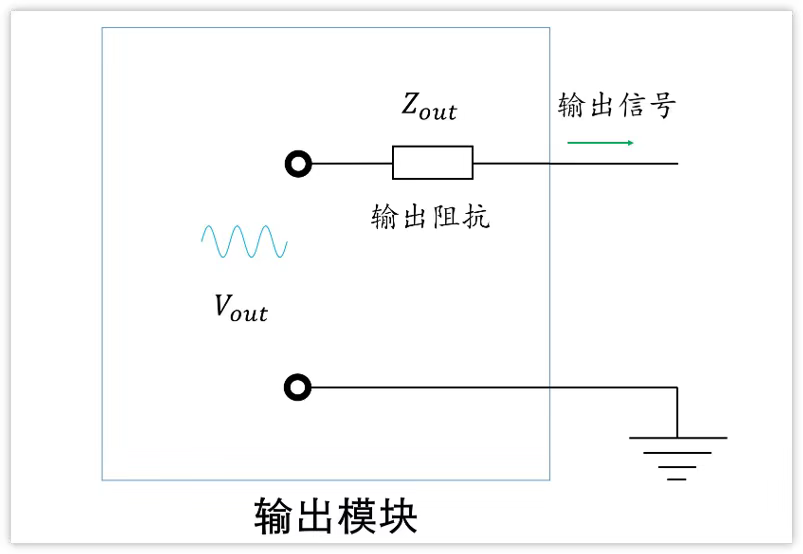

输出模块对于左边输出模块，我们通常知道输出的信号是什么，频率在什么范围，另外有一个重要的参数就是输出阻抗，所以电路模型是下面这个

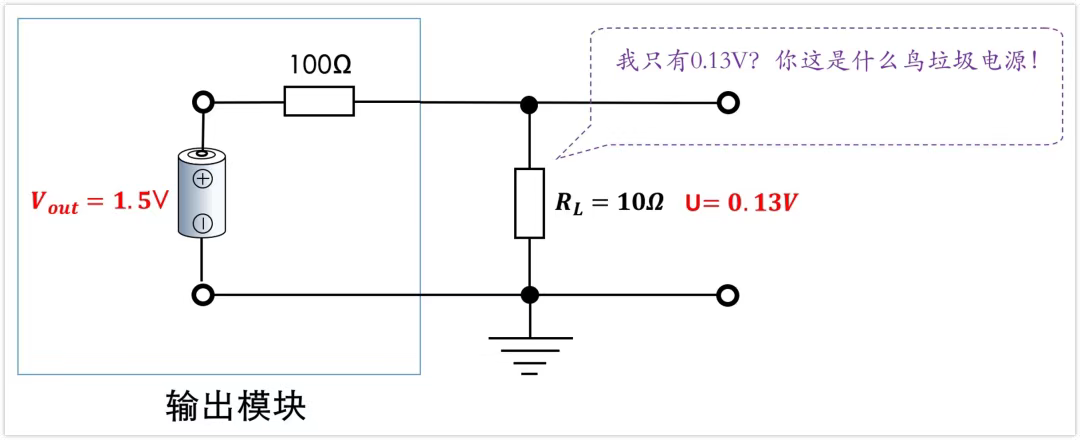

这个很容易看出来，输出阻抗Zout非常重要了，它衡量了这个模块的输出能力。假如输出模块是个电源，那么Zout就是电源内阻，必定很小。不然的话，假如Zout=100Ω，接个10Ω负载，结果负载分得的电压只有电源电压的十分之一还不到，那还能叫电源吗？

所以呢，一般对于输出模块来说，这个输出阻抗越小越好。

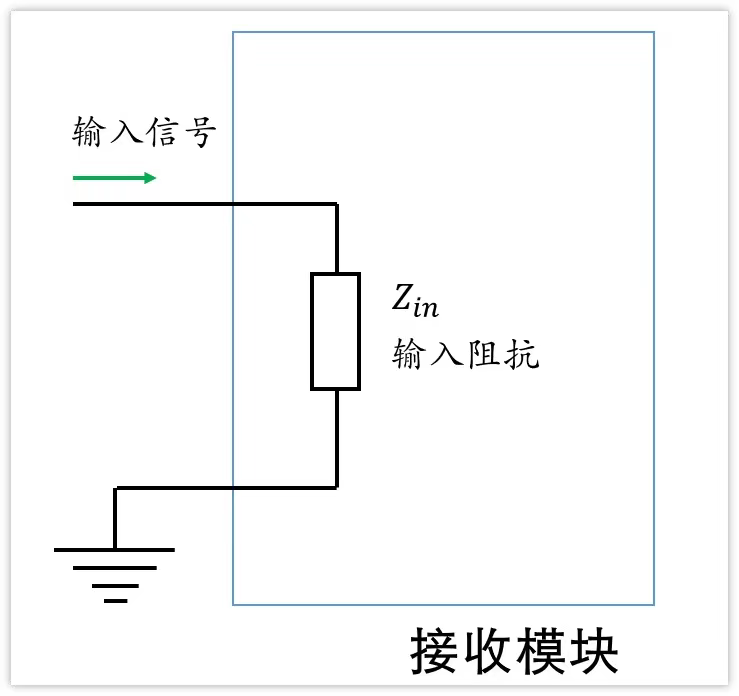

接收模块接收信号的电路太多了，花里胡哨。有的信号输入到IC芯片，有的信号接到MOS管上面驱动开关，有的接喇叭，等等很多很多类。我们不管它到底是什么，就用一个Zin来表示，也就是输入阻抗。应该很容易知道，这个输入阻抗比较大是有好处的。

我们极端一点，假如输入阻抗无穷大，也就是开路了，那么不管前面的输出信号模块的输出阻抗是多大，信号都能很好的接收，跟输出的信号一样。而往小极端一点，如果输入无穷小，为0，其实就是接地短路了，那还传个球的信号。
我们把输入和输出接起来，就是下面这个。

总的来说，我们看信号传输时会发生哪些变化，只需要在头脑中将电路等效成这个样子就好了。
这样一等效，是不是简单多了？运用欧姆定律，接收端接收到的信号就出来啦。当然了，有时电路中间串联有电阻，电容，或者是电感，我们只需在中间加上这些器件即可。
