一. 状态机理论基础

状态机基本概念：

状态机由状态寄存器和组合逻辑电路构成，能够根据控制信号按照预先设定的状态进行状态转移，是协调相关信号动作、完成特定操作的控制中心。
以上是标准解释，其实状态机就是为了解决比如IIC协议这种状态多的模块，状态多意味着直接用使能来一一判断各功能触发与否会很复杂，那么此时用状态机就可以巧妙的将所有可能的状态“串”起来，简单根据实时情况实现功能的跳变；所有逻辑顺序和时序规律的事情都可以适合用状态机来描述。

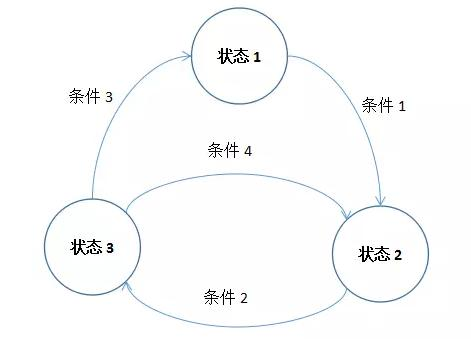

在这里插入图片描述

有限状态机类型：

第一类：若输出只和状态有关而与输入无关，则称为Moore状态机
第二类：输出不仅和状态有关而且和输入有关系，则称为Mealy状态机
两个状态机类型都常用，但一般Moore型状态机消耗的状态会比Mealy多

有限状态机的verilog三种具体实现方式：

分别有一、二、三段式状态机实现方式，这里推荐使用三段式状态机（大部分情况下，有时2段式会更好）
所谓一、二、三段粗暴理解就是可以分别使用一、二、三个always块去实现一有限个状态机
一段式：“状态变量变化，状态转移，输出” 三者全部放到一个always模块里面去实现，新手往往就会这样做，虽然这样似乎比较符合思路，但这样写出来的代码过于冗长，难以维护更新，还不符合时序逻辑和组合逻辑分开写的要点，因此不推荐。
二段式：将状态变量变化独立到一个always模块时序逻辑实现，状态转移和输出放到一个always模块里面组合逻辑实现，这样输出容易产生毛刺等不稳定因素。
三段式：在二的基础上，将输出独立时序逻辑输出，可以理解为独立到一个always块中用时钟沿触发，这样做层次分明，可读性强，维护简单，输出还稳定，时序逻辑可以有效“过滤输出”毛刺的问题，但是有些情况下二段式性能会更好，因为输出不用等拍，直接输出。

如何写一个高质量的状态机：

1、安全性：综合实现无毛刺异常扰动，状态机要完备，既不会进入死循环，哪怕偶然跑偏也能恢复到正常状态（三度段式+状态完备）；
2、速度：速度要快，满足设计频率的要求；
3、面积：面积要小，满足设计的面积要求；
4、易懂易维护性：FSM设计要清晰易懂，易维护（采用三段式）。

2、3需要有较强的电路时序分析功底才能比较好的优化，要非常熟悉verilog综合（DC）出来的电路情况，要有一定的静态时序分析（STA）和优化的能力，初学者能做好1、4就很不错了。

二.Verilog实现状态机例子

2.1FSM实现实现11010110序列输出

状态机设计

module FSM_gener(input					clk,input					rst_n,output reg				data_current
);//变量分配定义reg	[3:0] state_current;reg	[3:0] state_next;reg 	  data_next;localparam       			//使用格雷码，减少数据翻转，减小误码率和功耗IDEL  = 4'b0000,ONE   = 4'b0001,TWO   = 4'b0011,THREE = 4'b0010,FOUR  = 4'b0110,FIVE  = 4'b0111,SIX   = 4'b0101,SEVEN = 4'b0100,EIGHT  = 4'b1100;//第一段状态机,时序逻辑状态更新always@( posedge clk or negedge rst_n ) beginif( !rst_n )state_current <= IDEL;elsestate_current <= state_next;end//第二段状态机，组合逻辑状态判断跳转always@( * ) begincase( state_current )IDEL:beginstate_next <= ONE;	data_next <= 1'b0;endONE:beginstate_next <= TWO;data_next <= 1'b1;endTWO: beginstate_next <= THREE;data_next <= 1'b1;endTHREE:beginstate_next <= FOUR;data_next <= 1'b0;endFOUR:beginstate_next <= FIVE;data_next <= 1'b1;endFIVE:beginstate_next <= SIX;data_next <= 1'b0;endSIX: beginstate_next <= SEVEN;data_next <= 1'b1;endSEVEN:beginstate_next <= EIGHT;data_next <= 1'b1;endEIGHT:beginstate_next <= IDEL;data_next <= 1'b0;enddefault:beginstate_next <= IDEL;data_next <= 1'b0;endendcaseend//第三段状态机，时序逻辑数据输出always@( posedge clk or negedge rst_n ) beginif( !rst_n )data_current <= 1'b0;elsedata_current <= data_next;endendmodule

仿真验证

`timescale 1ns/1ns
`define clock_period 20module FSM_gener_tb();reg					clk;reg					rst_n;wire				data_current;FSM_gener FSM_gener0(.clk(clk),.rst_n(rst_n),.data_current(data_current));initial begin clk = 1'b1; endalways#( `clock_period )    clk = ~clk;initial beginrst_n = 0;#( `clock_period*10  );rst_n = 1;		#( `clock_period*10 + 1'b1 );#( `clock_period*50 );$stop;endendmodule
