AD常用使用快捷键和技巧

article/2025/11/9 13:23:47

#PCB布线常使用：
ctrl+m//测量长度
ctrl+C//取消显示测量长度
Q//单位切换
shift+ctrl+r //取消显示标注
shift+S//显示层切换
ctrl+右击//高亮显示一条线
ctrl+D//PCB_2D显示设置（层，透明度。。。）
A//元器件对齐选择
T+O+L//在矩形区排列（模块化布局）
拖动器件+L//换层
V+B//3D翻转：
Shift+R//走线推挤的快速设置与切换：
Shift+W//操作走线时改变走线
Shift+V//操作过孔时改变过孔
线走一半想打孔换层//：鼠标操作 Ctrl+Shift+滚轮    键盘操作 “2”+“L”
蛇形走线：P-T布线，再Shift+A切换成蛇形走线，Tab设置属性，按“2”增大弧半径，按“，”“.”调节振幅，忘记快捷键按“、”显示当前支持的操作1.ctrl+D 显示/隐藏；
2.右下角system按钮，控制面板上功能，包括库、剪切板等；
3.原理图更新pcb图之后，元件上有网格。 按键盘L，右侧DRC Detail Markers，取消勾选就能去掉；
4.原理图中按着alt键，单击其中一个网络，会高亮显示；pcb图中可以在上方工具栏选择网络点亮，或者按住Ctrl键再单击；
5.按住shift键再选择，可同时选择不同区域的元器件；
6.shift + s,切换单层/多层显示；
7.3D显示的时候，V+B可以直接切换顶层底层的视角； 数字键2、3切换2D、3D视角；2D模式下，走线过程中按下数字键2添加过孔；
8.原理图中Ctrl+F查找器件，pcb图中J+C查找；
9.Q切换美制英制；
10.走interactive Routing线时，shift+R可以改变走线的三种模式，使旁边已经走的线强制位移，或者覆盖，或者最小距离接近已有的线；
11.设计-层叠管理 设置新的信号层；

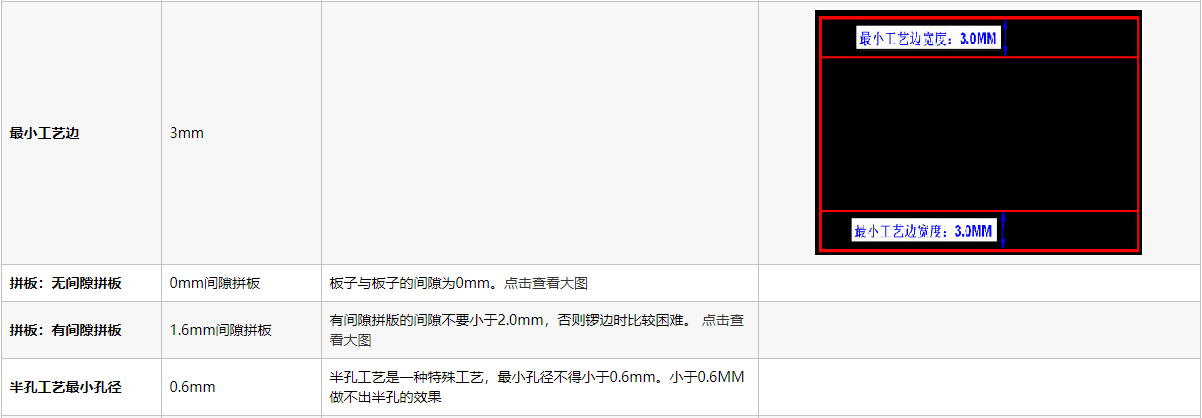

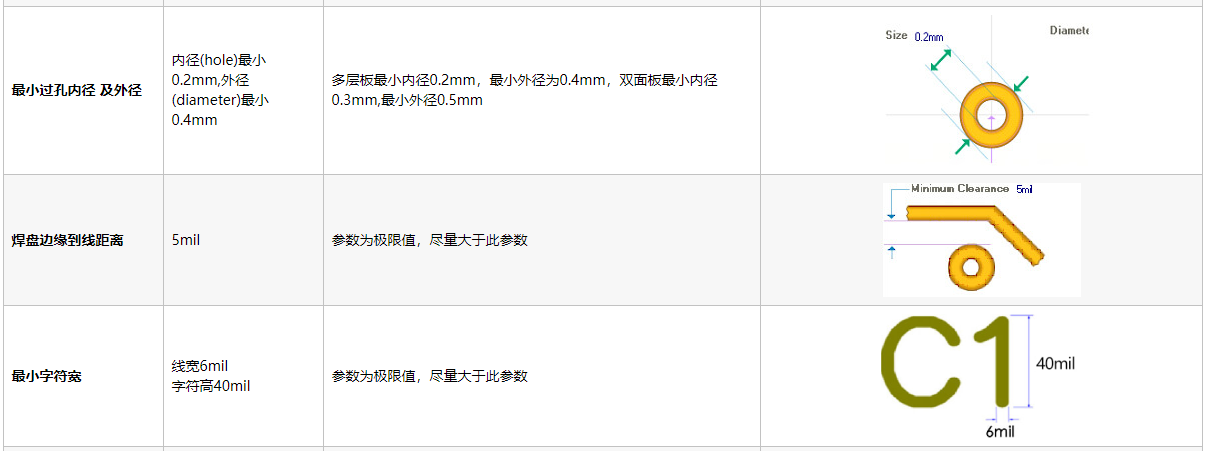

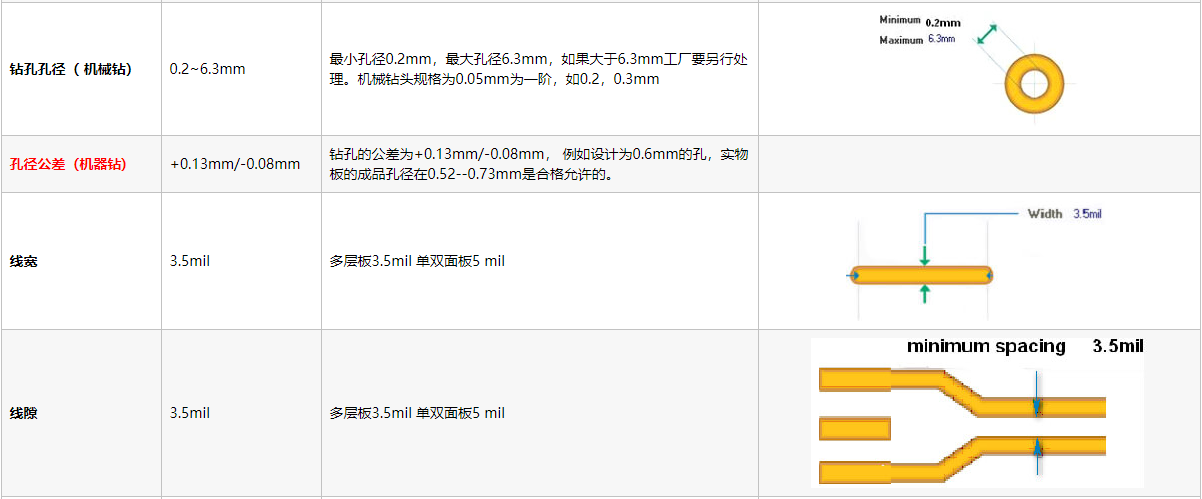

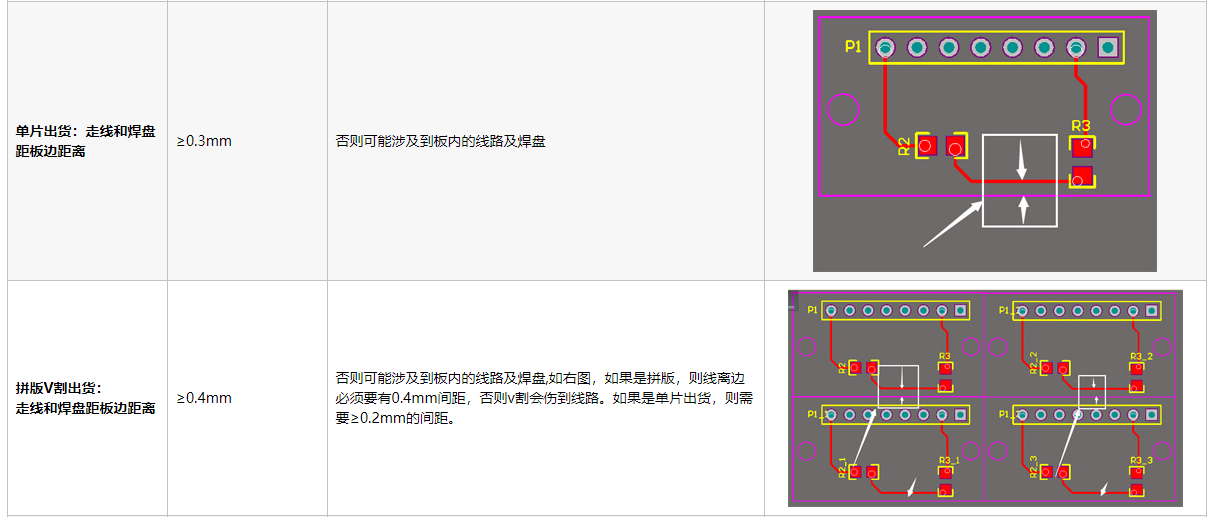

12.在规则里，选择高级的（询问），全部询问设置为INPolygon，可以单独对铺地规则进行设置；
13.建立元件封装时，如果是低电平有效需要在名字上面加横杠，则名字的每个字母后面加“\”,如“C\O\N\T\”，就会显示上横杠；
14.在3D视图下，按住shift + 鼠标右键，可以改变视图；
15.3D视图下显示机械孔，T-V-B；
16.不改变规则的前提下隐藏报错信息：T-M；
17.撤销上一步操作，Ctrl + Z；返回上一步Ctrl + Y；
18.N 隐藏/显示飞线；
19.走线时按下T+R进行蛇形走线，此时按数字键1234调节走线弧度线宽等；
20.原理图中选择元件后，按T+S快速切换到PCB图上相应元件；Tab——浮动图件的属性设置
Home——以光标位置为中心
Pageup——放大
Pagedown——缩小
V,Rb——刷新屏幕
x+ab——取消所有被选取图件的选取状态
Delete——删除元件
x——将浮动图件左右翻转
y——将浮动图件上下翻转
Space——将浮动图件旋转90度
Alt+Backspace——恢复前一次的操作即撤销
Ctrl+Backspace——取消前一次的恢复
Ctrl+f——寻找指定的文字
Alt+F4——关闭
Space——绘制导线，直线或总线时，改变走线模式
Ctrl+Tab——在打开的各个设计文件文档之间切换
Alt+Tab——在计算机打开的各个应用程序之间切换
Ctrl+Pagedown——图纸充满屏幕
Ctrl+鼠标滚轮——放大缩小
P+N——添加net
C+C——项目编译
D+M——原理图中所有器件建库
D+B——浏览库
D+L——添加/移除库
P+T——放置
Text——文本
P+D+LSCH——下放置普通线（非电气）
Ctrl+拖拽——SCH下连线跟着器件走
Shift+拖拽——SCH下复制元器件
Ctrl+M——距离测量（Q可切换公/英制）
R，M——测量任意两点间的距离
空格键在交互布线的过程中，切换布线方向
Shift+S——切换PCB单层/多层显示
O，B——设置PCB属性
O，P——设置PCB相关参数
D，K——PCB层管理器E
O，S——设置PCB原点组合快捷键 ：
包地处理：添加ESN/选择指定网络/TJ   删除ESP/选择删除的网络/Delete走线推挤与连线方式快速设置: Shift+空格画线方式（圆弧、直角、任意角）的快速切换简易图元的PCB黏贴：从 Word 或 Excel 中拷贝数据到 PCB 中支持的图元文件包括位图，线，圆弧，简单填充和 true type 文字，允许您简单的粘贴 logos 和其他图形
