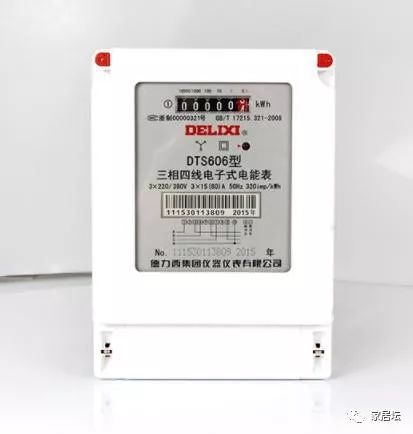

之前我们介绍单项电表接线方法,本期我们介绍三相电表接线方法,主要说两种,一种是直接式一种是带电流互感器的。这2种接线从测量原理和构成角度来说,没什么差别。只不过直接式的三相电表额定电流是根据负载的电流来选的,一般不超100A。而互感器式电表的额定电流是根据互感器的二次电流来选的(电流互感器是xxx/5的,电表额定电流选5A的就可以),而一次的额定电流是根据负载的电流来选。


首先我们介绍第一种接线方法

第一种接线方法:三相电源进1---4----7,出线:2--5----8。零线进10 10出。


实物图:对照上面的接线图,1--4--7进 2--5---8出。接线一定要注意进线出线。


第二种接法:互感器


接线图:当负载比较大时,我们选择用互感器,把大电流变成小电流再通过电表来计量。


接线图解:注意147和258之间没有连接片,147分别接三个互感器的S1端,369接互感器的S2端,ABC三条火线从互感器的P1面穿过,三个互感器的S2连一起接地。


总结:三相表无论是直接接线方法,还是带互感器我们接线的时候选择一根线一根线的接线,首先接进线,在接触器出线。
