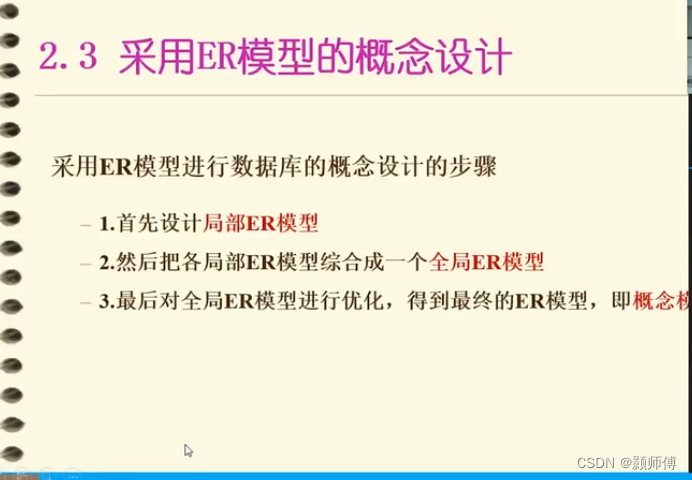

一：概念设计：

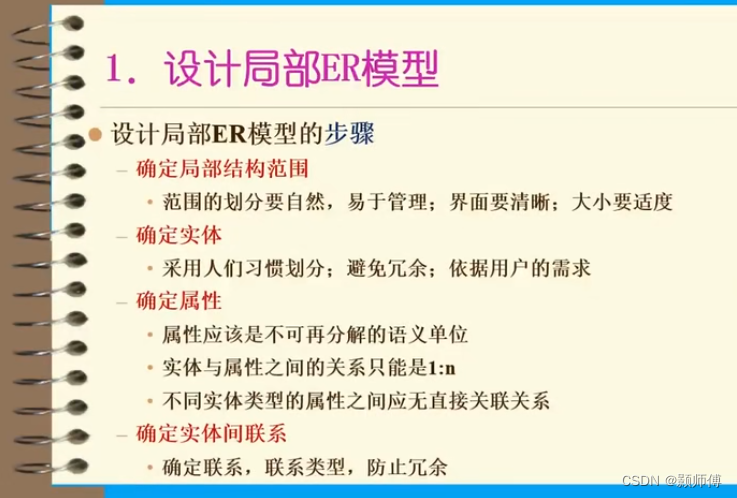

ER模型：实体属性和联系
实体及实体集：

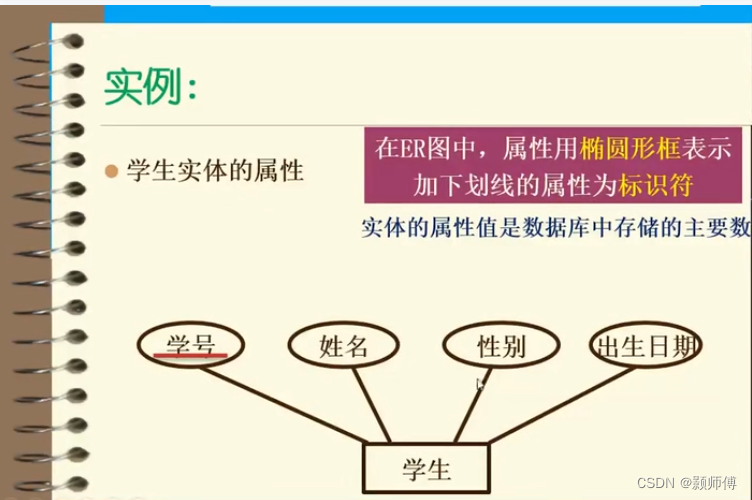

实体的属性：属性和实体都是名词：

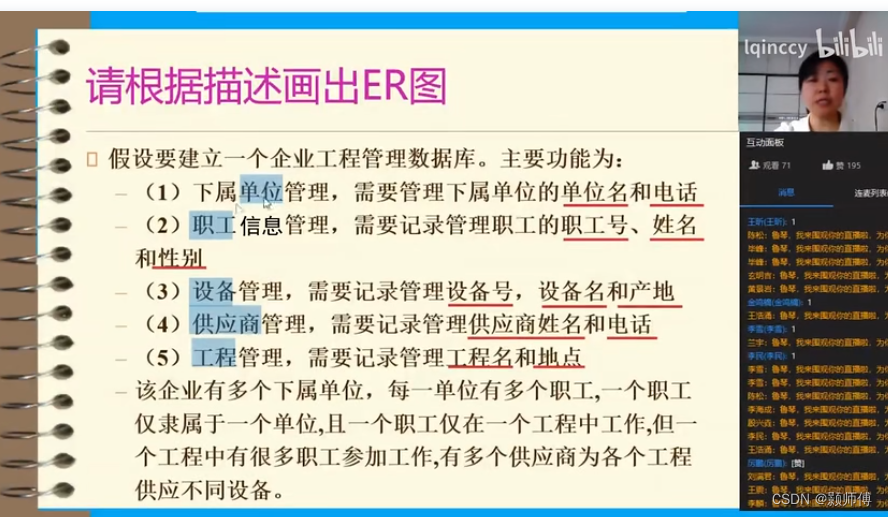

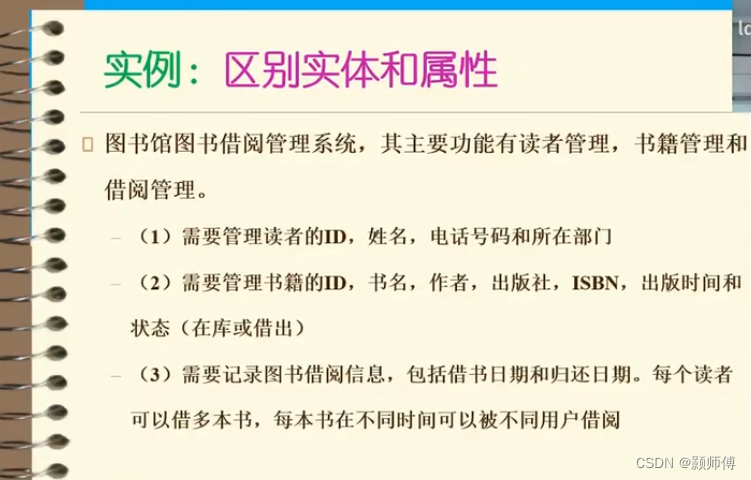

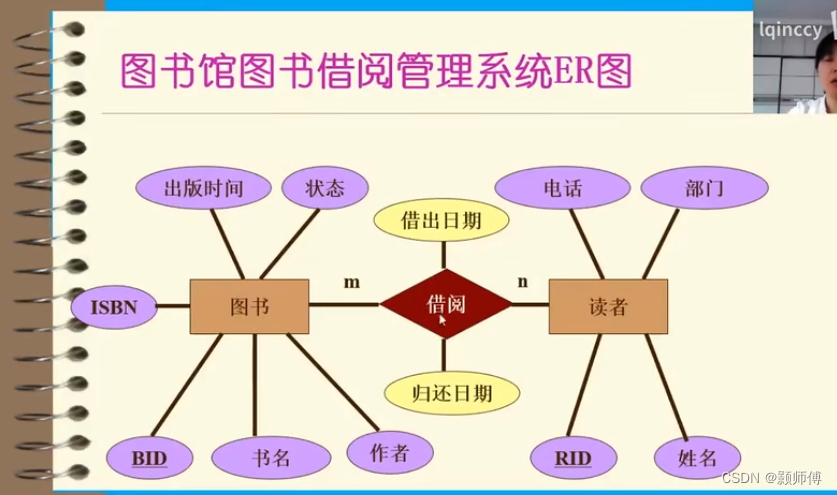

需求–》ER图：

属性无法再分，实体可由多个属性组成。

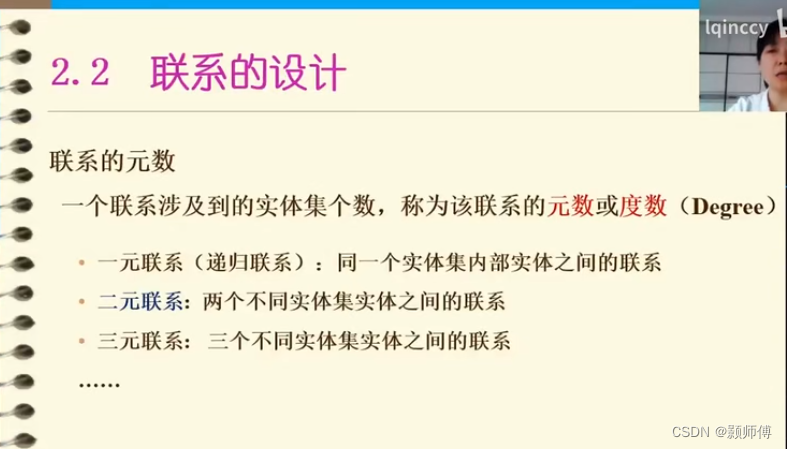

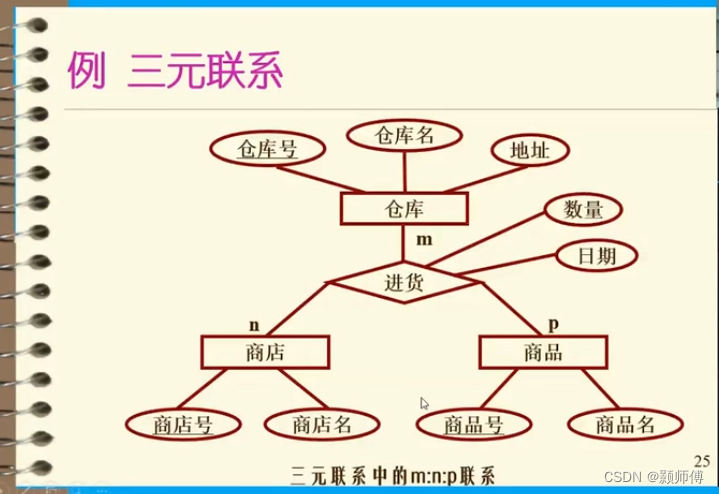

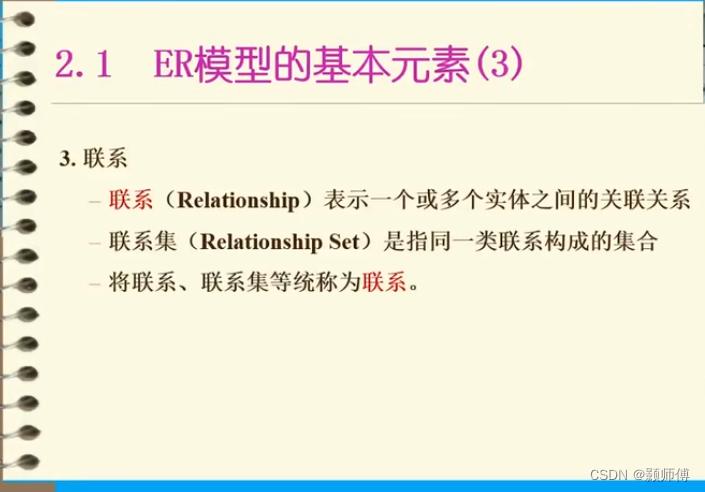

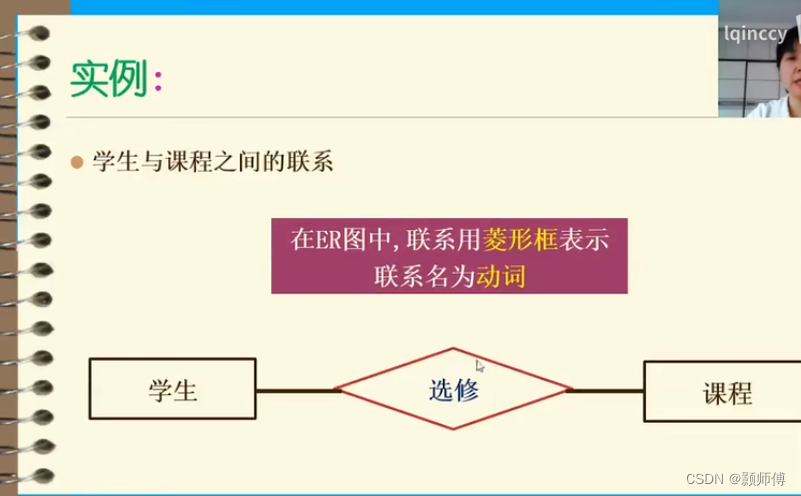

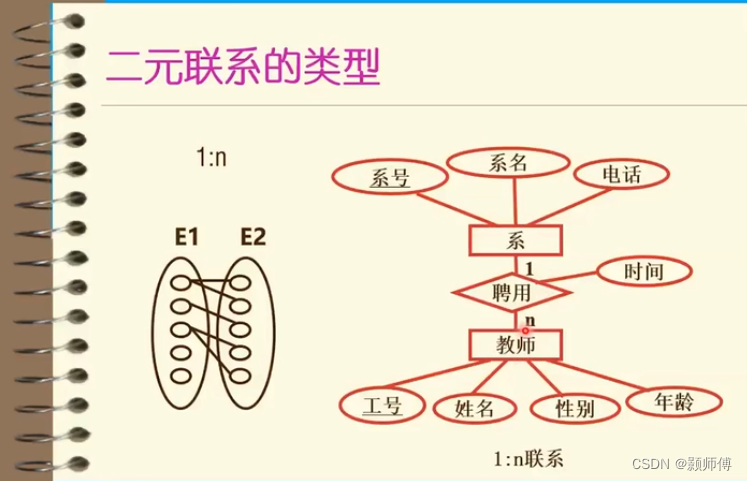

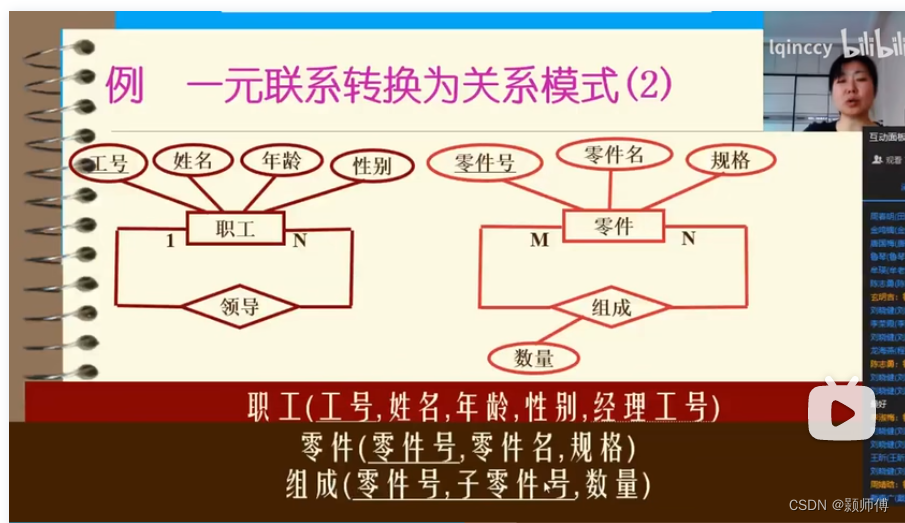

同一类联系：

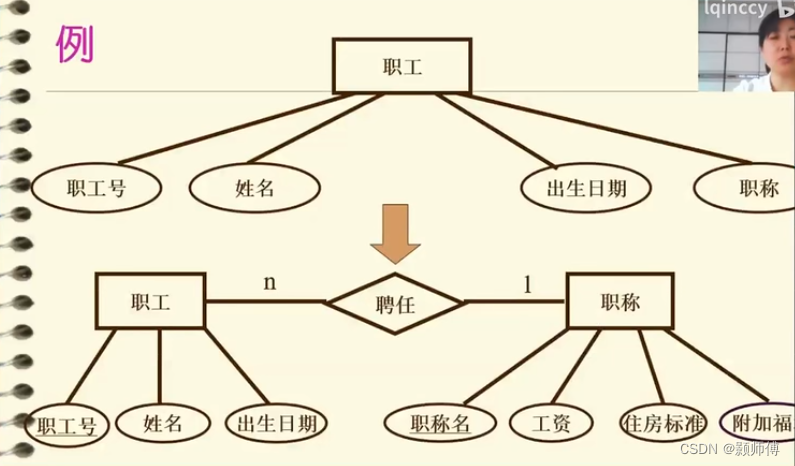

实体与派生实体间的基本联系：

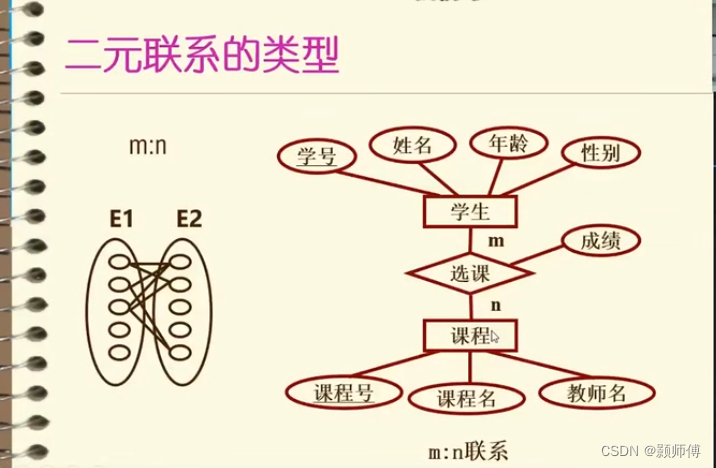

如上图所示，联系也有自己的属性。






联系名词化：

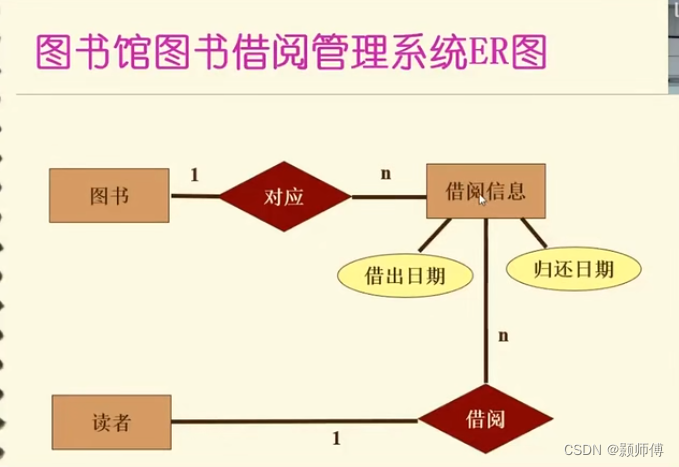

ER图中，每个实体，都要有实体标识符，为借阅信息人为增加ID。

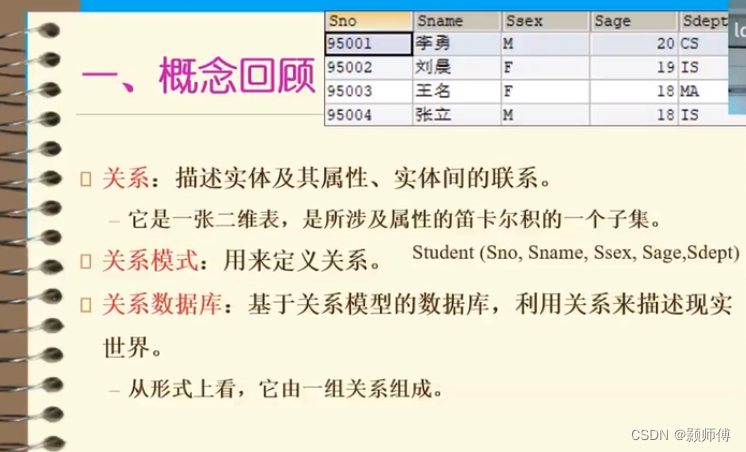

二、逻辑设计

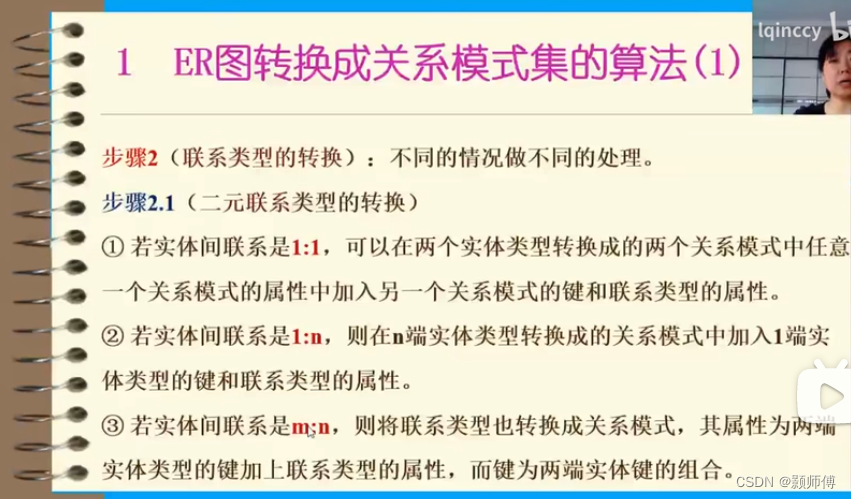

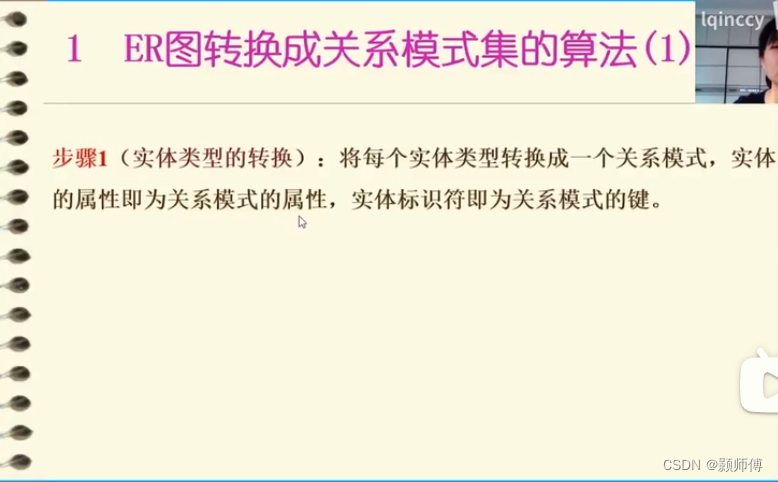

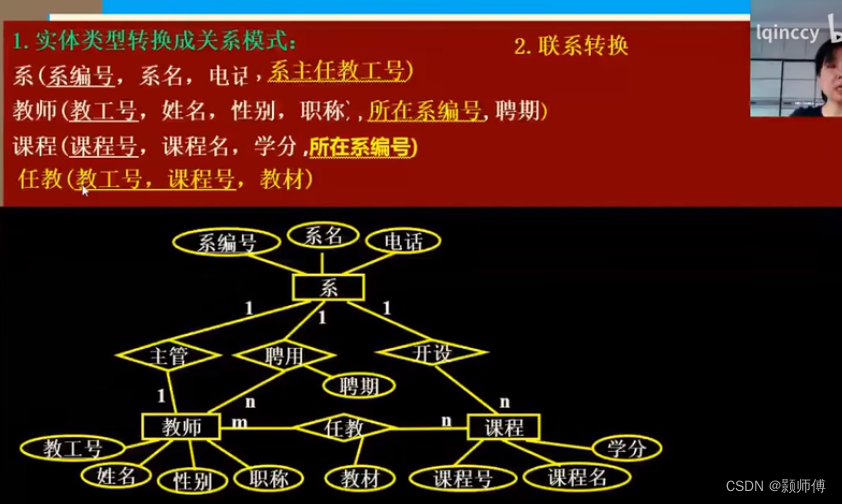

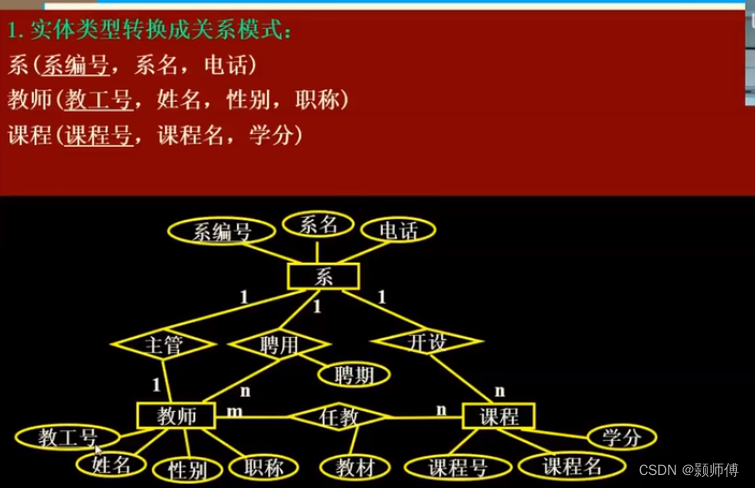

每个实体转化为1个关系模式

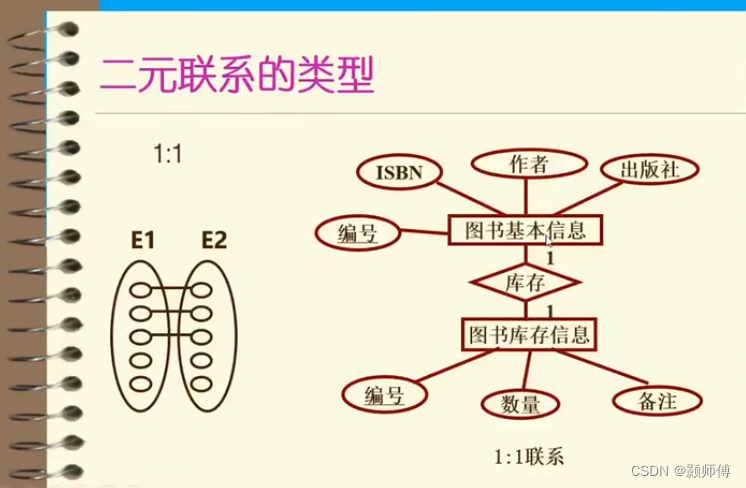

1：1，在1方加入另一方的外键。

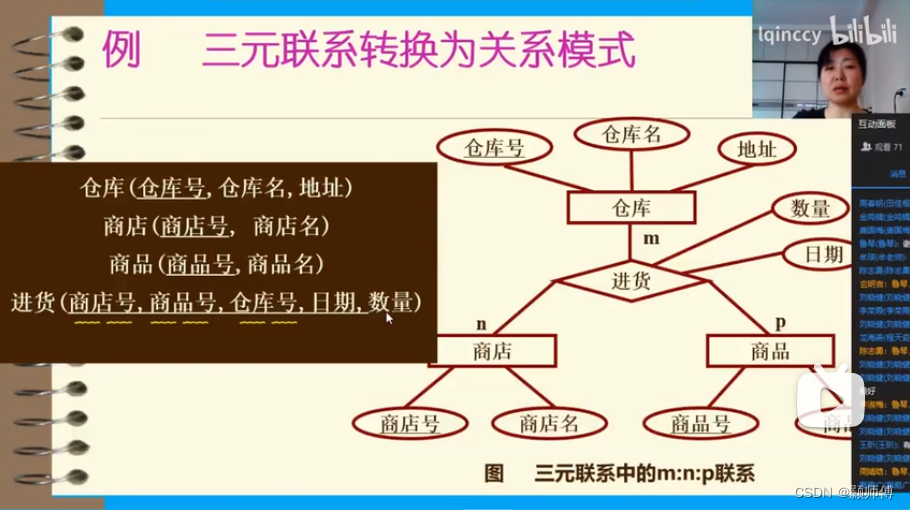

联合主键，又分别是外键

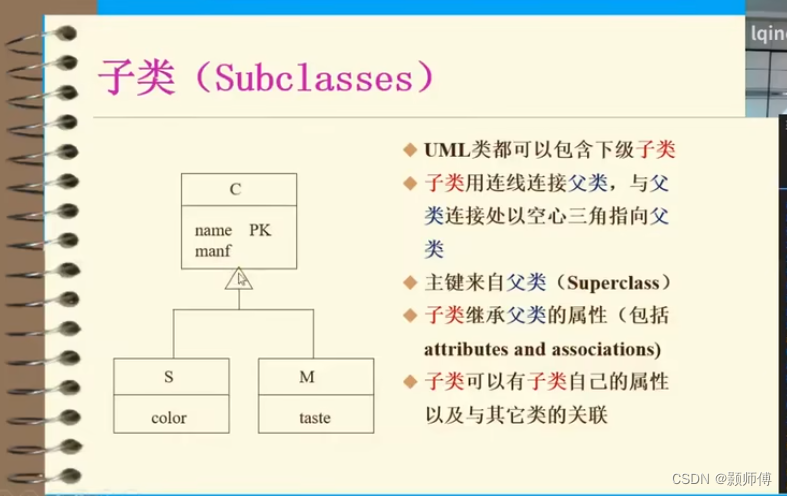

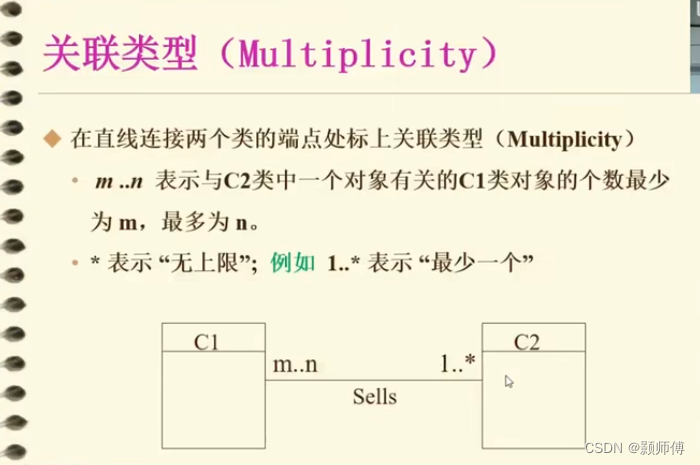

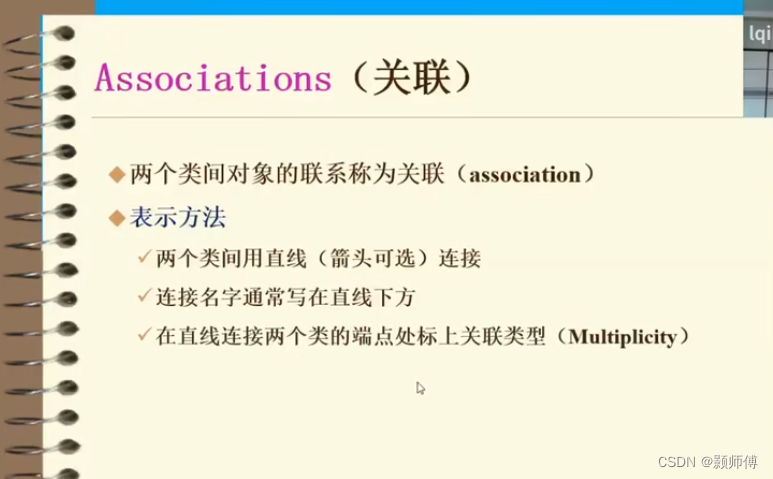

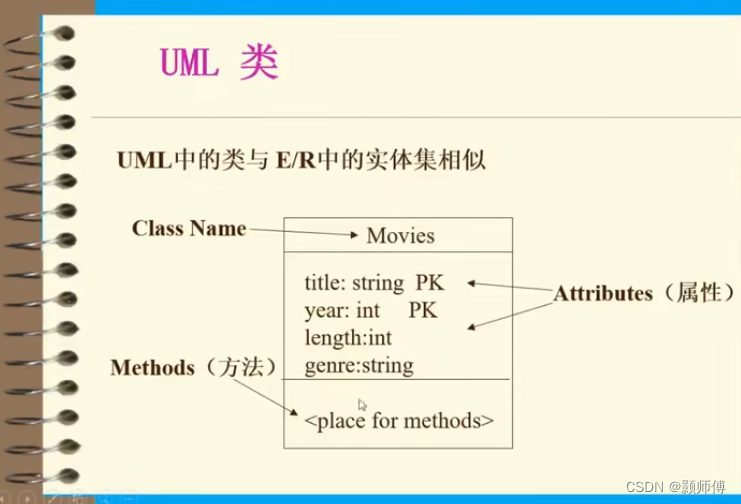

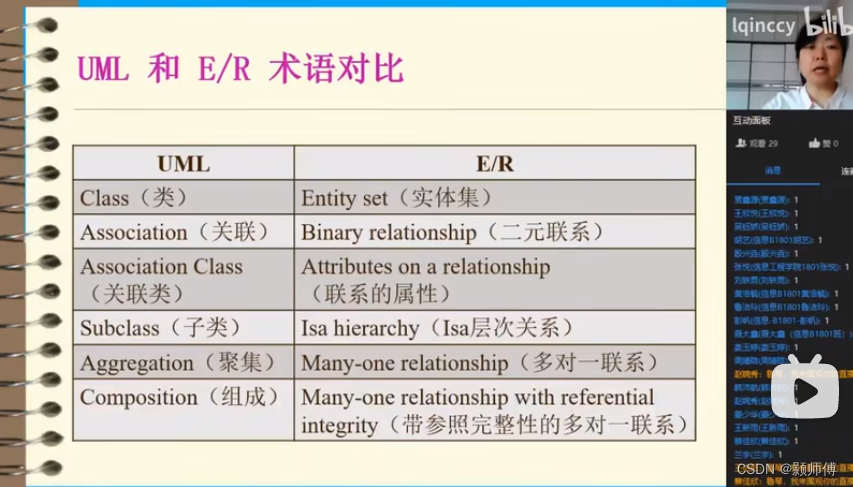

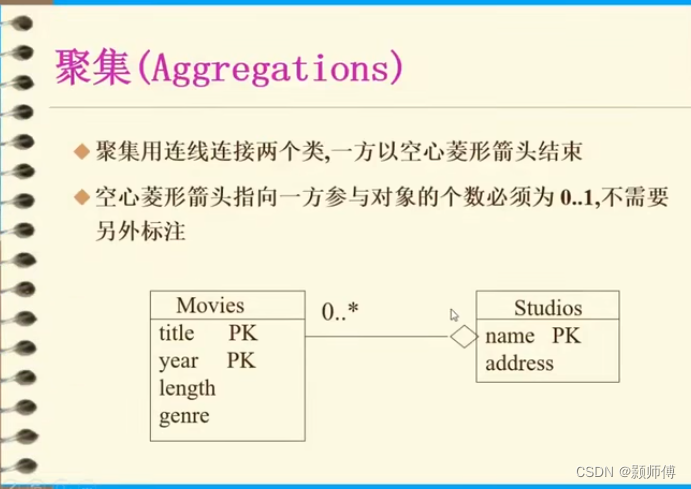

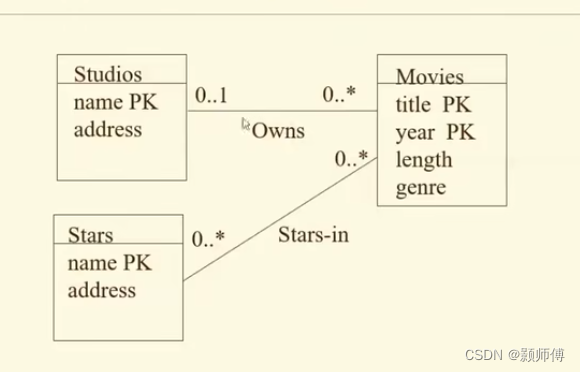

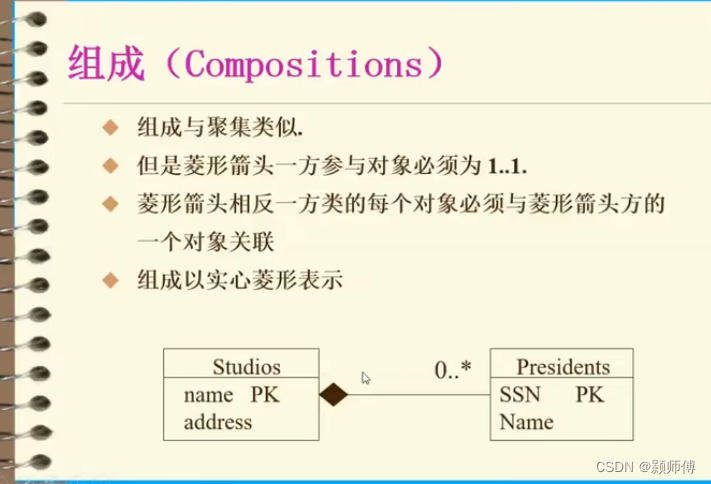

三、UML做概念及逻辑设计：

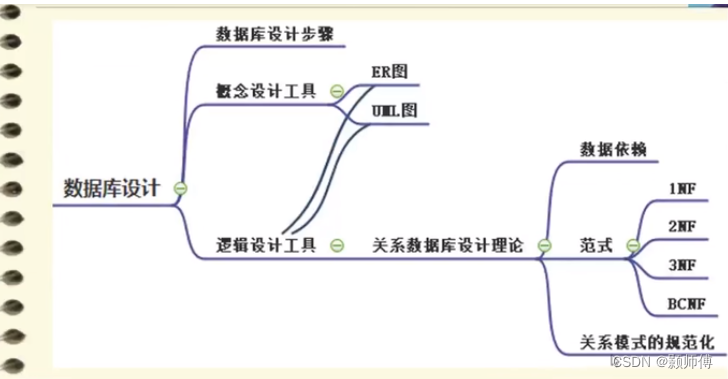

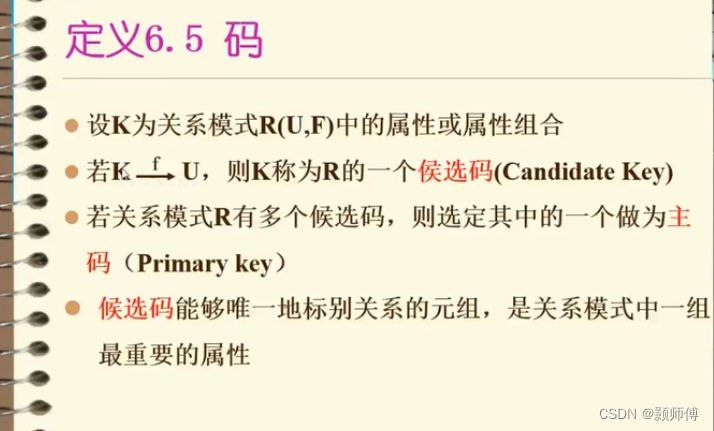

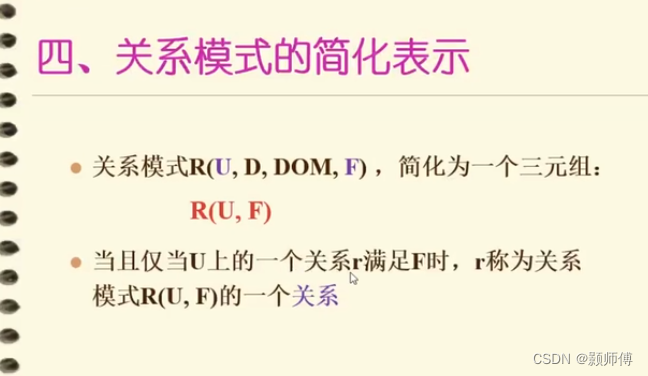

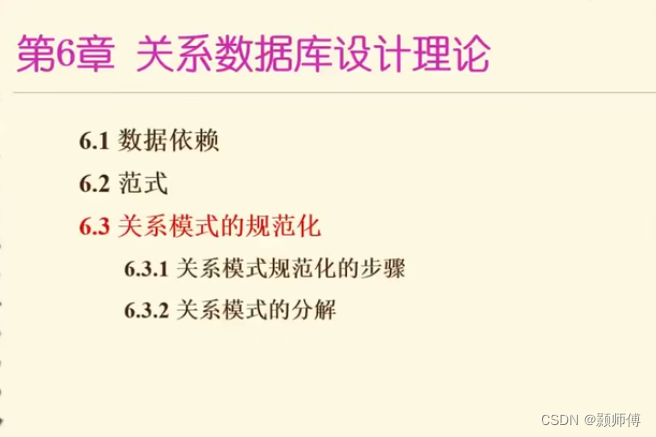

逻辑设计工具：关系数据库设计理论

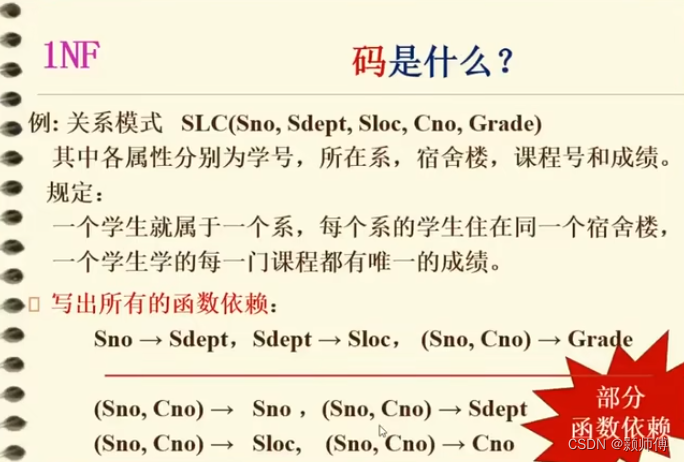

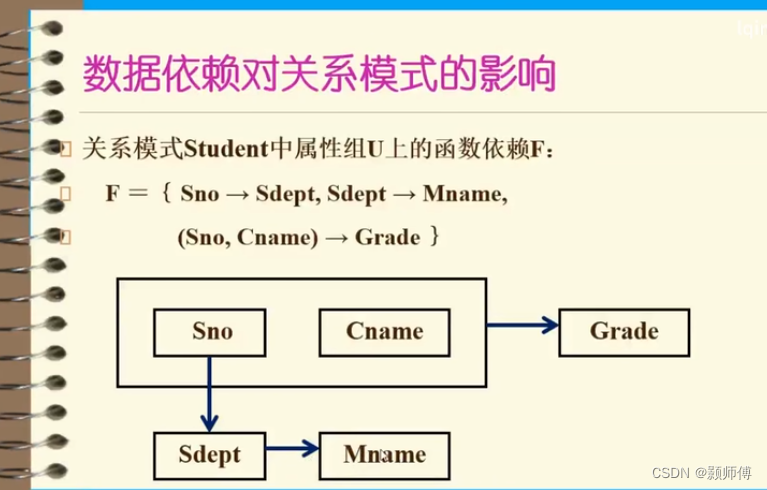

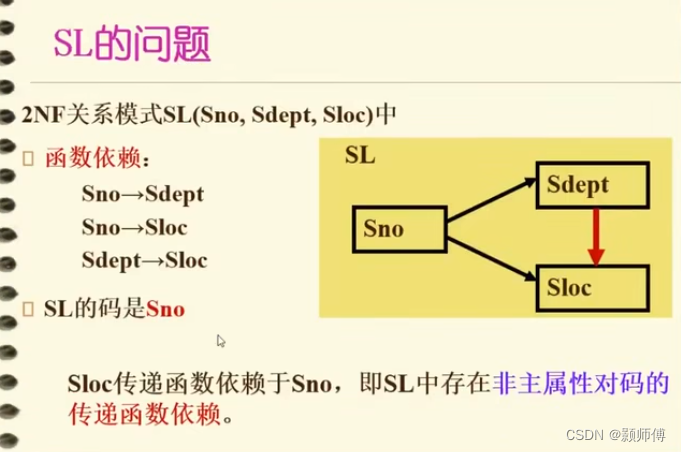

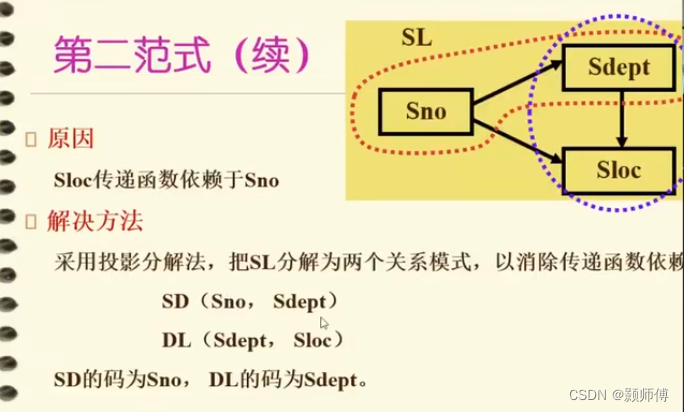

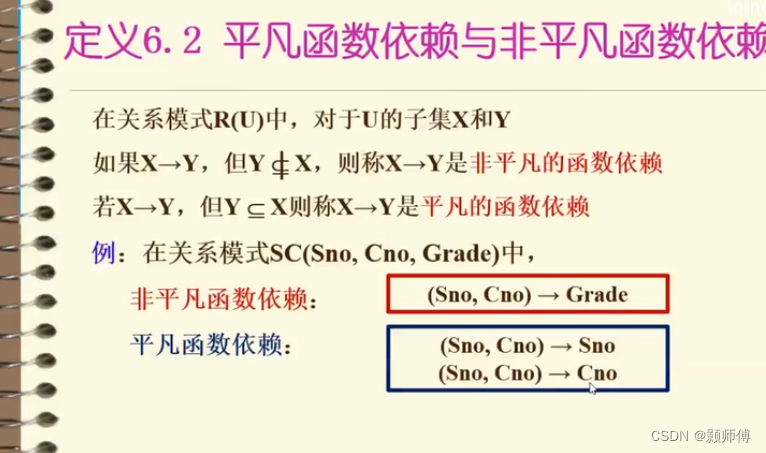

F是函数依赖。

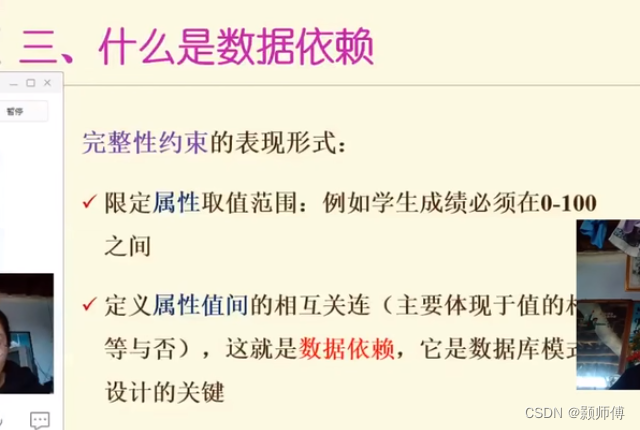

属性间存在1对1关系，就是函数依赖。

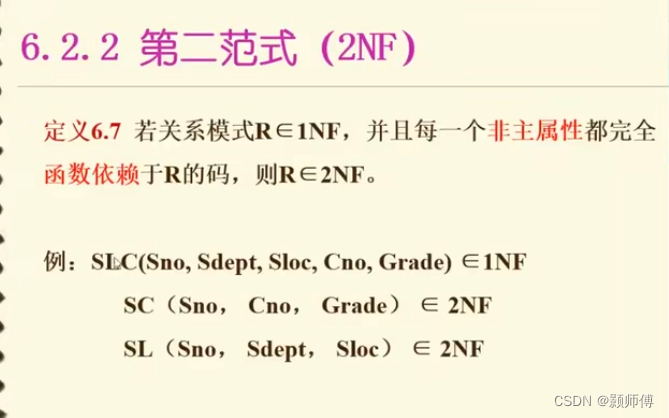

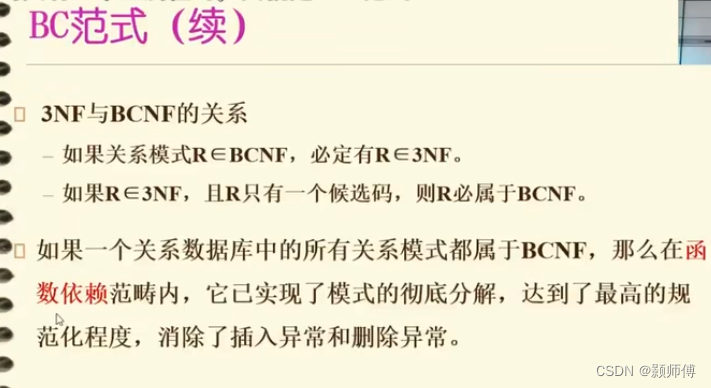

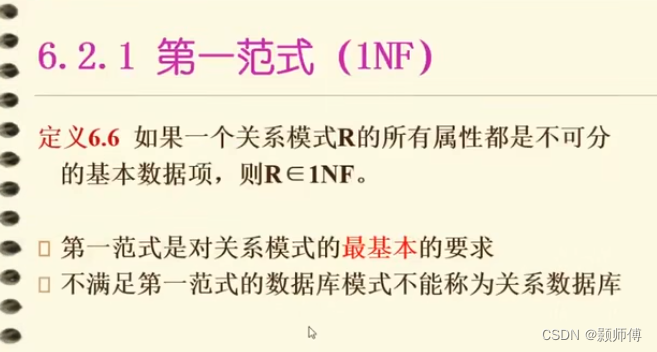

只有满足1NF，才是关系数据库

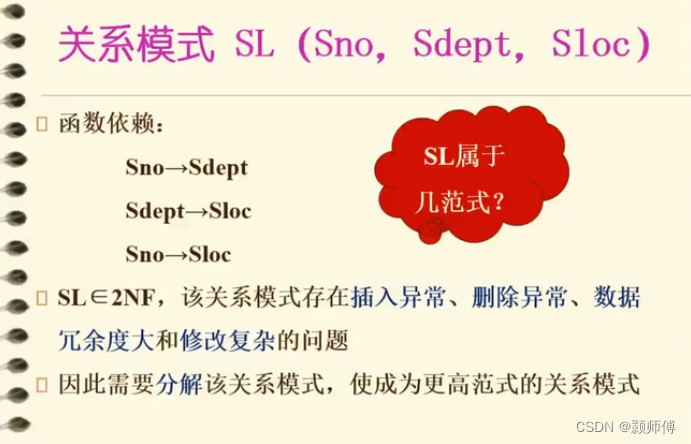

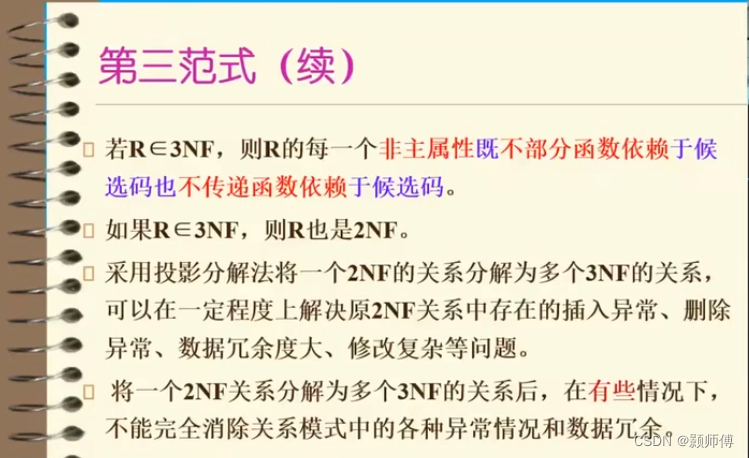

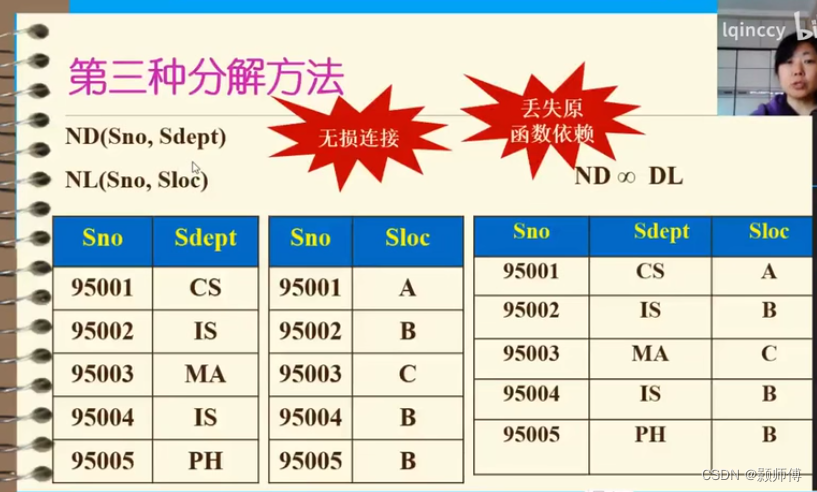

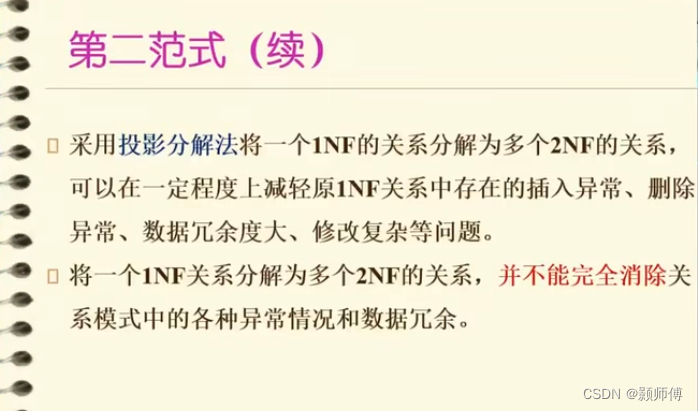

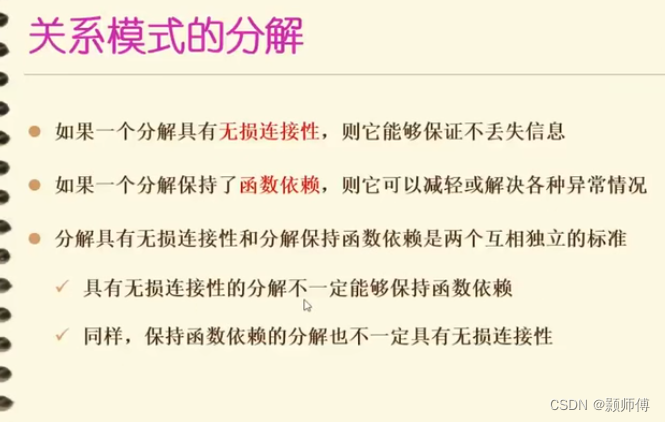

分解应不损信息和关系依赖

附：视图：

视图不存放数据，是虚拟的表，是从1个或几个表中取出数据，视图只定义取数据规则。
