一天一个信号处理小知识 1.相位调制
引言
在通信系统中，当通信设备产生了需要发送的数据，这个数据为一长串比特流，如果使用示波器画出来，那么就是一连串的方波。要想进行通信，就必须得想办法通过空气将这串比特流发送到对方那里，但是受制于现实因素，如果直接将方波发送到空气中，那么性能将会惨不忍睹，为了改善这样的情况，就需要将比特流转化为一种便于发送的形式，即调制。
调制的方式有很多种，这里就只简单的讨论相位调制，比如QPSK, OQPSK, π / 4 \pi/4 π/4-QPSK
在探讨相位调制内容之前，我觉得很有必要先讨论一个问题：如何将数字比特信息映射到一个连续波形上?
波形映射
这个问题的回答可以有很多种，这里选用我比较喜欢的一种描述。
首先，在线性代数中有一个很重要的概念，就是基。比如在一个 R 2 R^2 R2空间中，向量 x = ( 1.0 ) x=(1.0) x=(1.0)和 y = ( 0 , 1 ) y=(0,1) y=(0,1)可以看成是这个空间的基，这个空间中的任何一个向量都可以用x和y的线性组合来表示，比如 A = ( a , b ) = a x + b y A=(a,b)=ax+by A=(a,b)=ax+by，进而任意一个向量都可以很简单地用这样一个数值对来表示。
那么现在思考，可不可能信号空间也可以使用这样的一对基来表示？这样就可以像上面一样将一个信号用一个数值对来表示。所以做如下假设：假设x(t)和y(t)是一对正交基，那么根据基的性质，它们的内积满足下列两个等式：
（注：以下的1234式的积分区间都是（0，T）即一个周期，因为懒得打所以没写在公式里）
∫ x ( t ) y ( t ) = 0 \int x(t)y(t)=0 ∫x(t)y(t)=0---------------------------------1
∫ x ( t ) x ( t ) = ∫ y ( t ) y ( t ) = c \int x(t)x(t) = \int y(t)y(t) =c ∫x(t)x(t)=∫y(t)y(t)=c--------------2
式1说明了正交基之间是正交的（这不是废话），式2说明了基的能量是一个常量。
假设存在这两个基之后，下一步需要做的就是如何用基来表示一个（能量有限的）信号，可以通过下式计算任意信号的坐标：
s I = ∫ s ( t ) x ( t ) s_I=\int s(t)x(t) sI=∫s(t)x(t)--------3
s Q = ∫ s ( t ) y ( t ) s_Q=\int s(t)y(t) sQ=∫s(t)y(t)--------4
3式和4式分别求出了类似 R 2 R^2 R2空间中的横纵坐标，可以用来唯一的指定一个信号。
进而这个信号就可以表示为： s ( t ) = s I x ( t ) + s Q y ( t ) s(t)=s_I x(t)+s_Qy(t) s(t)=sIx(t)+sQy(t)，即表示为两个基的线性组合。
最终，有了上面的关系，现在我们只要确定一对合适的基即可。这里我们选择
x ( t ) = 2 ⋅ g ( t ) c o s ( 2 π f c t ) x(t) =\sqrt 2 ·g(t)cos(2\pi f_c t) x(t)=2⋅g(t)cos(2πfct)
y ( t ) = − 2 ⋅ g ( t ) s i n ( 2 π f c t ) y(t) =-\sqrt 2 ·g(t)sin(2\pi f_c t) y(t)=−2⋅g(t)sin(2πfct)
那么信号s(t)就可以表示为：
s ( t ) = s I x ( t ) + s Q y ( t ) = 2 s I ⋅ g ( t ) c o s ( 2 π f c t ) − 2 s Q ⋅ g ( t ) s i n ( 2 π f c t ) s(t)=s_Ix(t)+s_Qy(t)=\sqrt 2 s_I ·g(t)cos(2\pi f_c t)-\sqrt 2 s_Q ·g(t)sin(2\pi f_c t) s(t)=sIx(t)+sQy(t)=2sI⋅g(t)cos(2πfct)−2sQ⋅g(t)sin(2πfct)----------5
说明：其中 2 \sqrt 2 2是为了修正调制过程中的功率损失，g(t)是成型波形，用于将方波“盘”的更圆润，比如通过一个升余弦滚降滤波器。
到这一步，我们就可以很简单的使用 ( s I , s Q ) (s_I, s_Q) (sI,sQ)来在坐标系中表示一个信号。
得到了坐标，一下令人想起的，就是星座图。星座图反映了调制过程中符号的映射关系，由于在调制这步之前，我们需要将一个或者多个bit组合成符号，再对每一个符号赋予一个星座图中的坐标，那么根据之前的5式，我们就成功的将一个比特映射成了一个信号波形。
BPSK 和 QPSK
有了以上波形映射的知识，那么BPSK和QPSK就很好理解了。

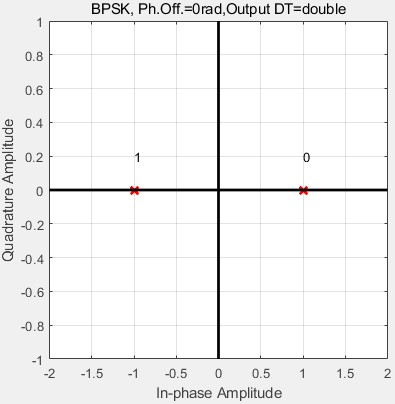

由于BPSK一个bit为一个符号，所以星座图长这样：
那么只需要根据5式，即可得到BPSK信号啦

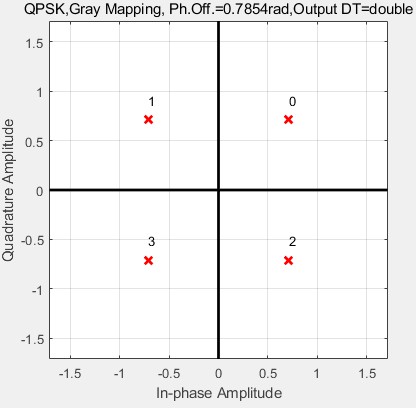

同理，由于QPSK两个bit为一个符号，那么就有四个星座点，所以星座图长这样：

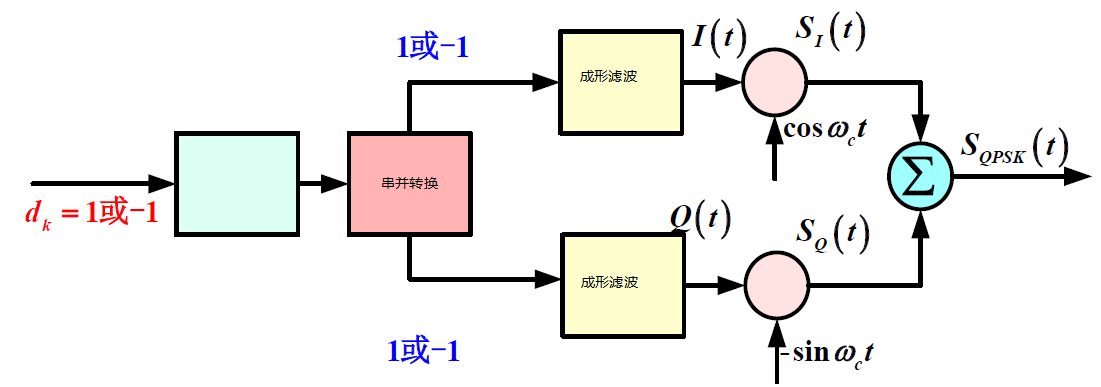

那么根据5式，即可得到QPSK信号。具体过程是，先对bit流进行串并转换，同时将0，1映射为1，-1，这样就得到了I Q两路数据流，将其看成方波，使用升余弦滚降滤波器进行波形成型，再分别和载波相乘进行变频，再相加就得到了最终发射波形。发射机架构见下图
qpsk的星座图中有四个点，所以横纵坐标有四种组合方式，就是均匀分布在一个圆的四个点；对于8psk，横纵坐标就有八种组合方式，就是均匀分布在一个同心圆上的八个点
但是这样的一个过程和之前所说的波形映射之间又有什么联系呢？其实是这样的，在我们进行符号映射时，得到了两路数据，这两路分别是I路和Q路，而这两路数据其实就是星座图中点的横纵坐标。
OQPSK
qpsk有一个很大的问题，因为星座图之间的点之间可以随意的互相跳变，那么其最大相位变化即为180度，这就使得信号的带宽增加，解决办法就是尽可能减少180度的跳变，就出现了oqpsk的做法。
由于在进行串并转换的过程中，信号速率降低为原来的一半，如果原来的码元周期为T，那么现在即为2T，所以将并行码元的其中一路进行1T的延时，就可以使得两个符号之间的跳变不会出现180度，只会是90度跳变，系统结构见上图。
π / 4 \pi/4 π/4- QPSK
π / 4 \pi/4 π/4- QPSK的大体思路和前两种相似，不同的是，调制出的相位信息不是绝对相位，而是相位差，即每一个调制信号的相位，都是当前相位差加上之前的累积相位，这有个好处就是，可以使得解调可以使用非相干解调，不需要载频的参与，降低了接收端同步的需求。
这样调制的结果是，星座图变成了8psk的形式，但是相位跳变只有45度和135度两种情况。
