1.NDP原理

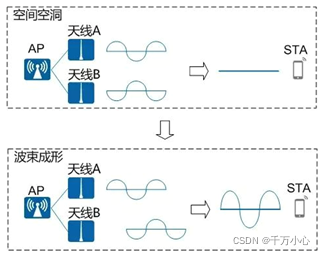

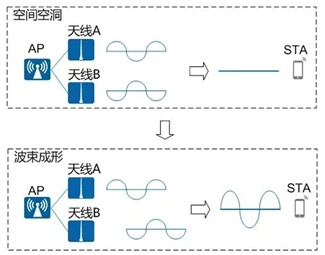

802.11n标准提供的波束成形技术，可以通过预先补偿发射天线的相位，让两条波束进行叠加以实现最好的效果

显式波束成形需要终端反馈信道信息：

1. AP向STA发送探测数据（NDP: null data packet sounding）
2. STA向AP反馈信道信息（Compressed beamforming)
3. AP根据STA的反馈或自行计算的权重信息进行波束成形


2.NDP 过程

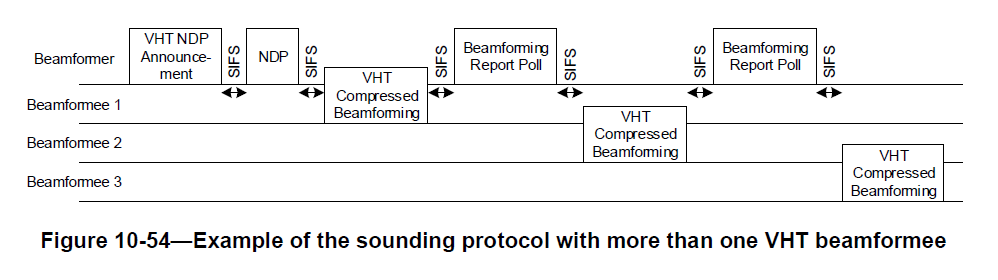

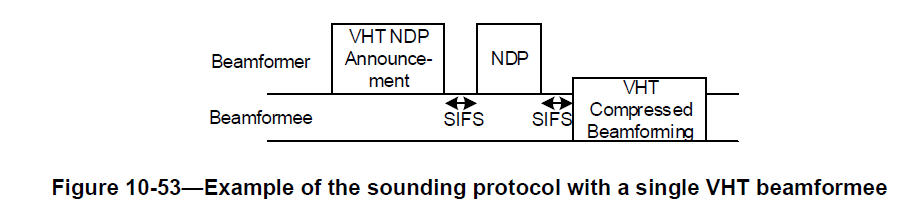

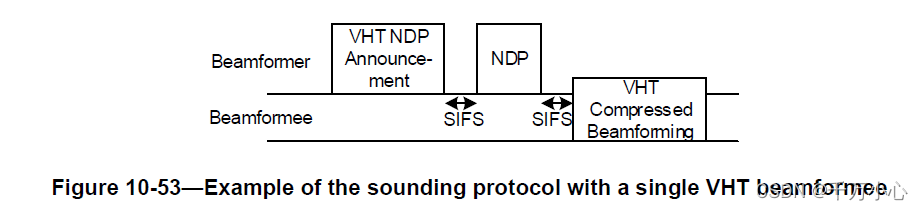

802.11ac提供两种sounding模式，对应单用户和多用户

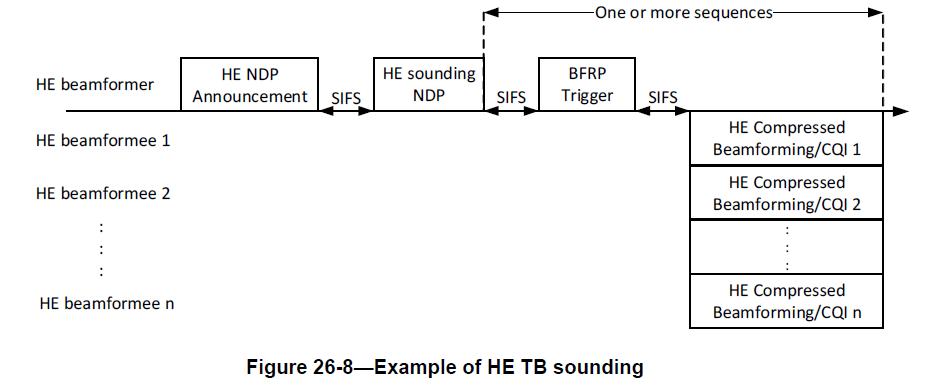

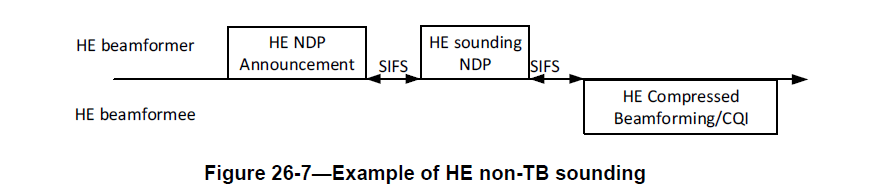

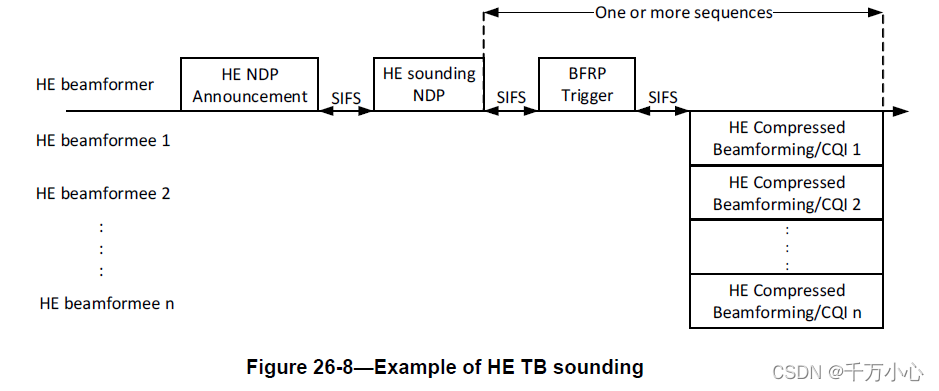

802.11ax提供两种sounding模式，一种不基于Trigger帧，一种基于Trigger

3.帧结构

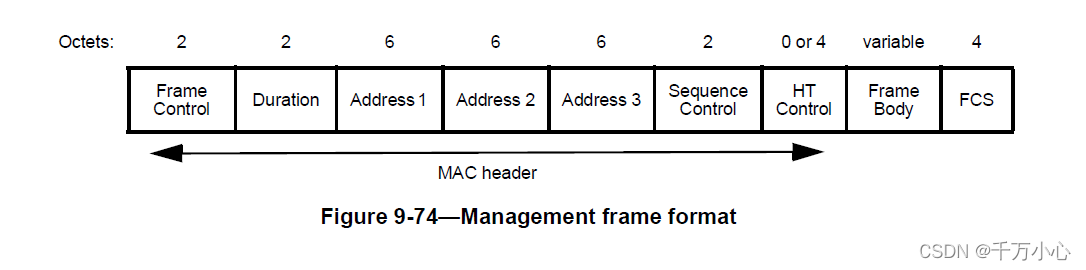

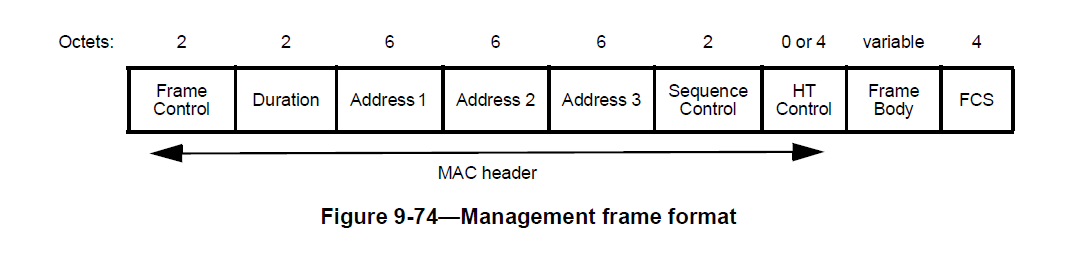

802.11管理帧结构如图9-74

管理帧的Frame Body有两种：not element和element

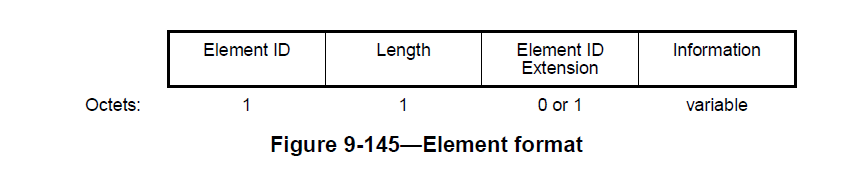

其中element字段结构如图9-145，一个帧可以包含多个elements

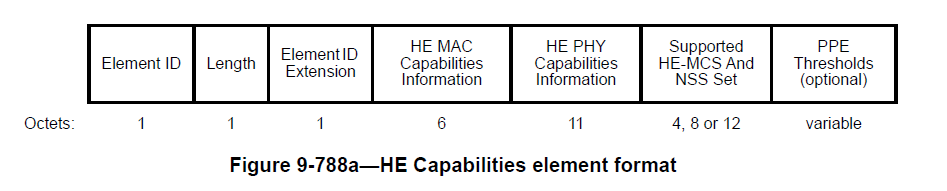

通过传输HE Capabilities element，STA声明自己是一个HE STA

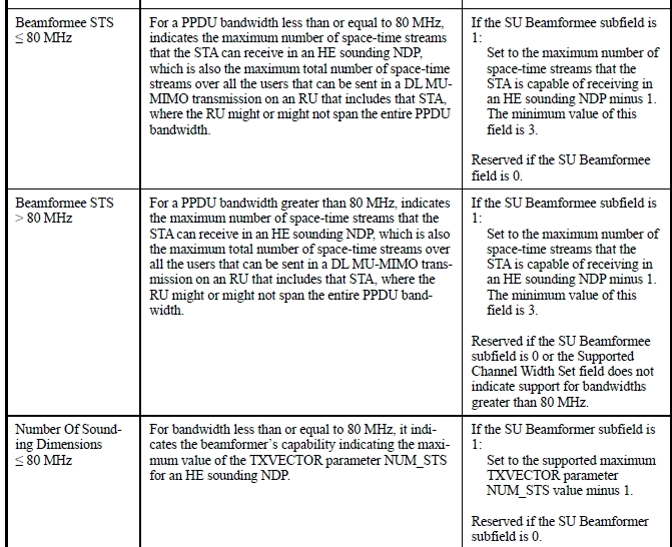

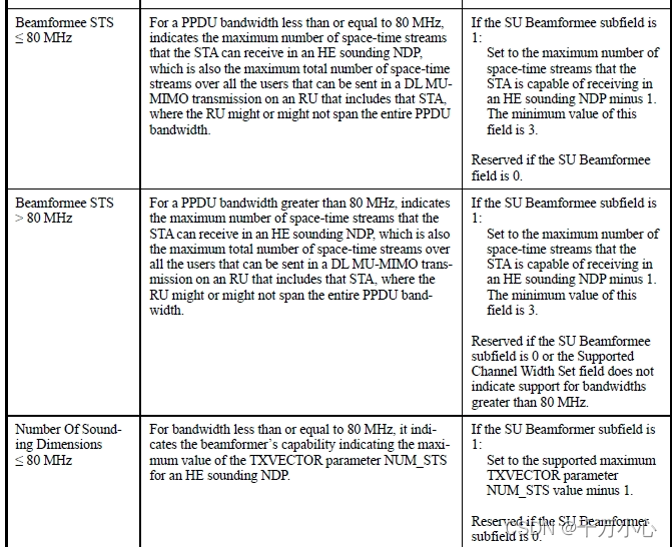

HE PHY Capabilities 对beamformee的能力进行了声明

如BeamformeeSTS代表SU beamformee的最大时空流接受数，其值为NDP里值减1，最小为3，即最少支持4个流。
Sounding Dimensions代表SU beamformer支持的最大时空流数（MU必支持SU）。
Triggerd feedback代表是否支持部分或者全带宽的feedback。

3.1 NDPA结构

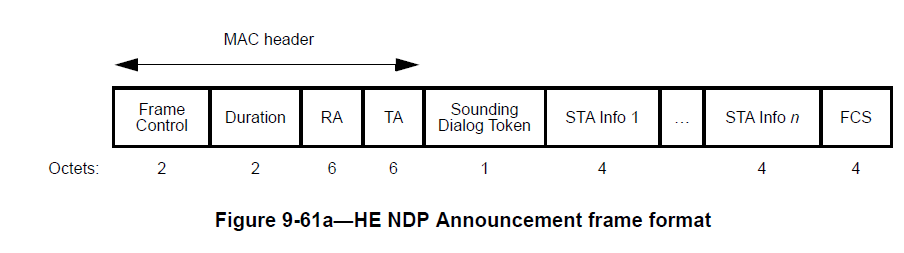

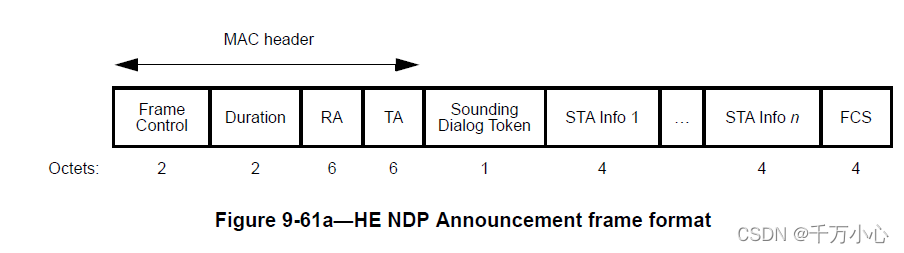

HE NDPA帧结构如图

Duration RA,TA字段和VHT NDPA相同

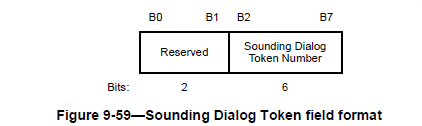

Sounding Dialog Token field结构如图9-59

当是HE NDP Announcement帧时，Sounding Dialog Token field中的HE子字段设置为1
若AID不等于2047，STA Info结构如图9-61b

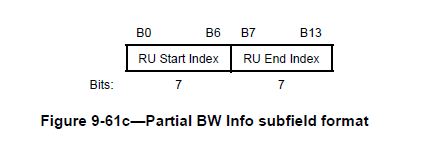

其中Partial BW Info结构如图：

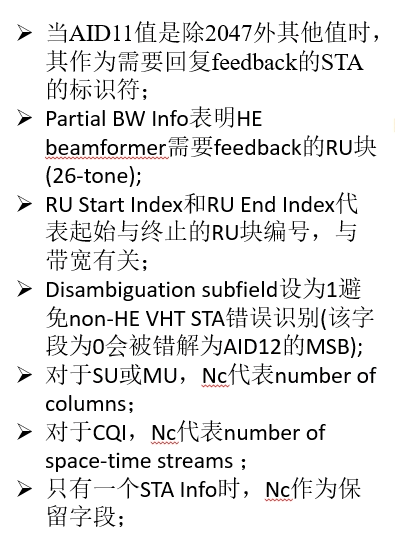

对于其中的字段有以下介绍

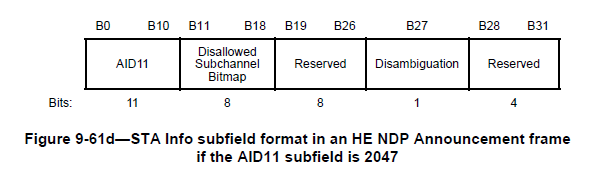

AID=2047的结构如图：

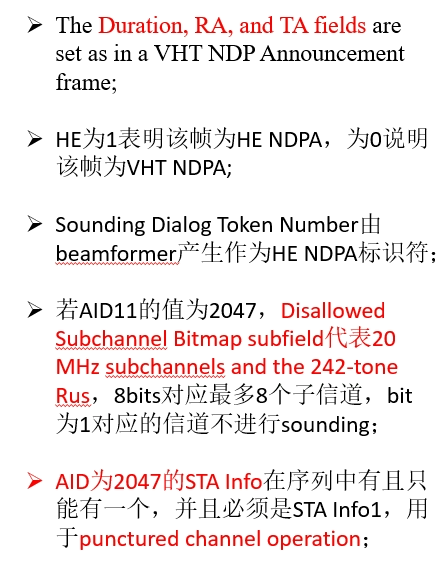

对于其中的字段有以下介绍

3.2 CBF帧

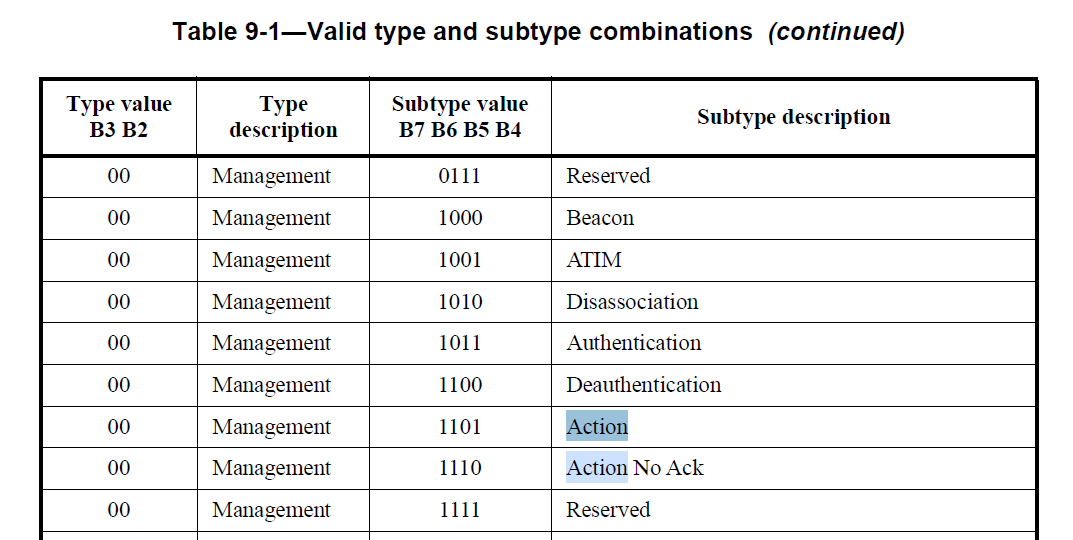

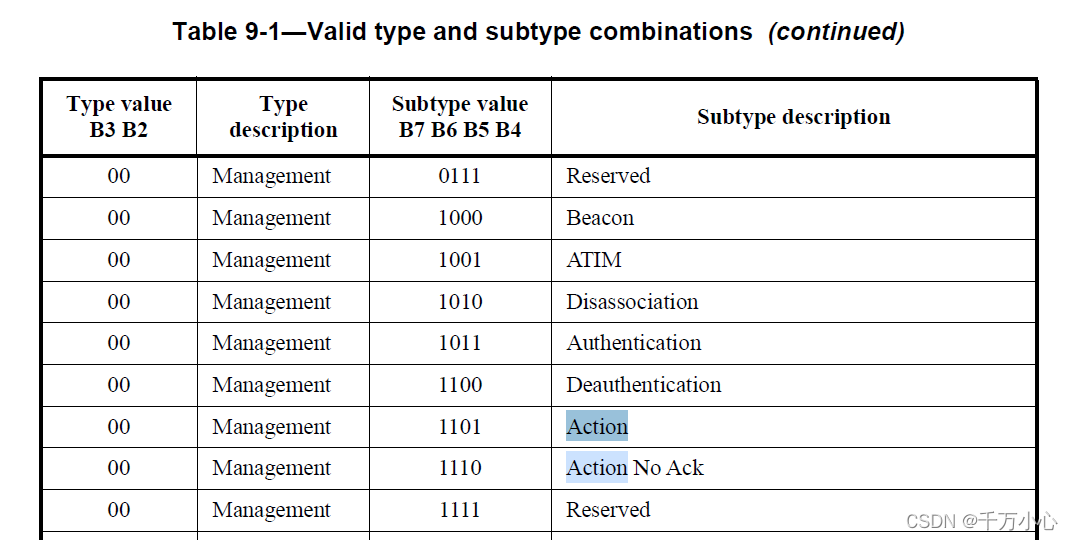

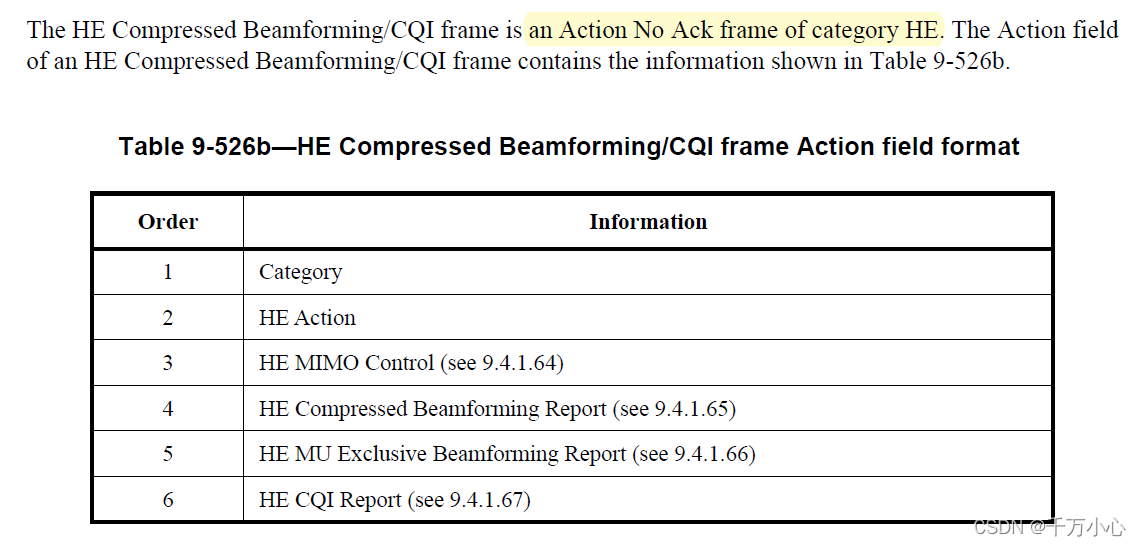

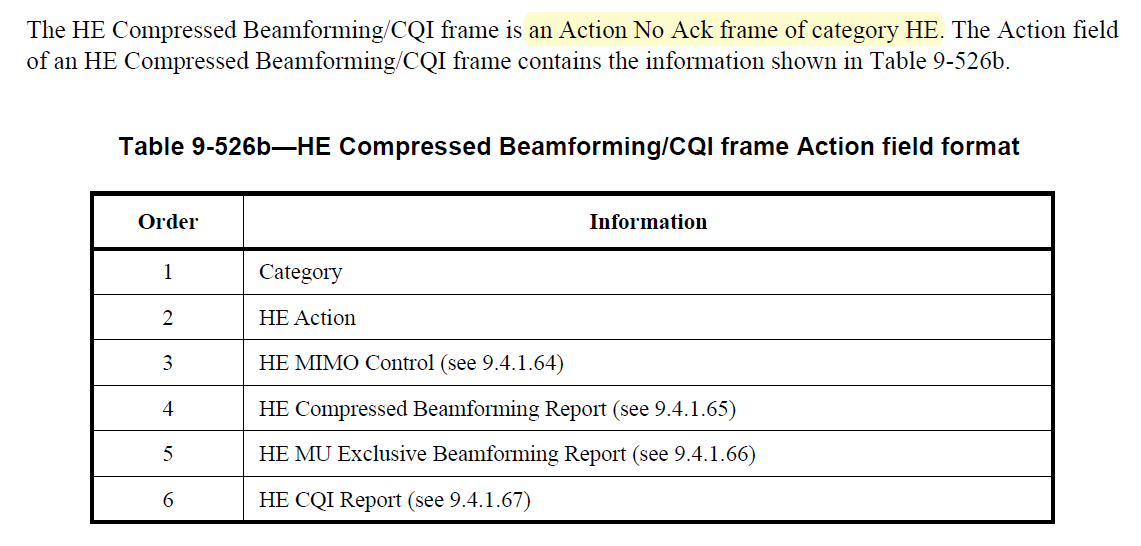

CBF（Compressed Beamforming Frame）是管理帧中的non-ack action帧
