一、引言

与H.264/AVC 类似，H265/HEVC也采用视频编码层（Video Coding Layer，VCL）和网络适配层（Network Abstract Layer, NAL）的双层结构，以适应不同网络环境和视频应用。网络适配层的主要任务是对视频压缩后的数据进行划分和封装，并进行必要的标识，使其更好的适应各种网络环境。

二、NAL单元的基本结构

从NAL单元的基本结构可知，NAL单元由NAL头和原始字节序列负载（Raw Byte sequence payload,RBSP）

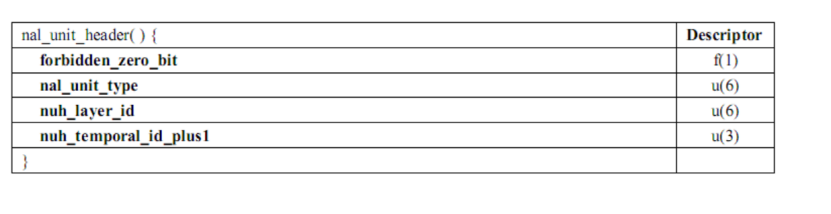

三、NAL头的语法定义

forbidden_zero_bits（1bit）

默认为0，值为1时表示错误，当网络发现NAL单元有比特错误时可设置该比特为1，以便接收方纠错或丢掉该单元

nuh_layer_id(6bit)

layerId预留位，用来指示VCL数据属于哪个层或者标识non-VLC数据，占用NALU header的第一个字节的最后一位和第二个字节的前五位，默认全为0，用于未来扩展，如用来表示可分级视频或3D视频等。

nuh_temporal_id_plus1（3bit）

该字段默认为1。temporal_id表示NAL单元的时域层级，根据图像时域层级就可以确定其重要性，如时域层级小的图像不会参考时域层级大的图像，如通常参数集或者idr帧的temporal_id为0。

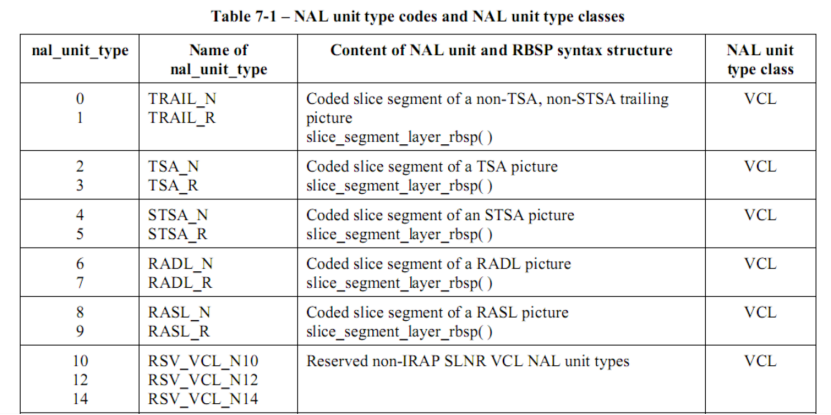

nal_unit_type(6bits)

用来标识NAL单元类型。通常NAL单元类型包括参数集（VPS，PPS，SPS，SEI）以及slice 数据（如IDR，其他类型帧等）。

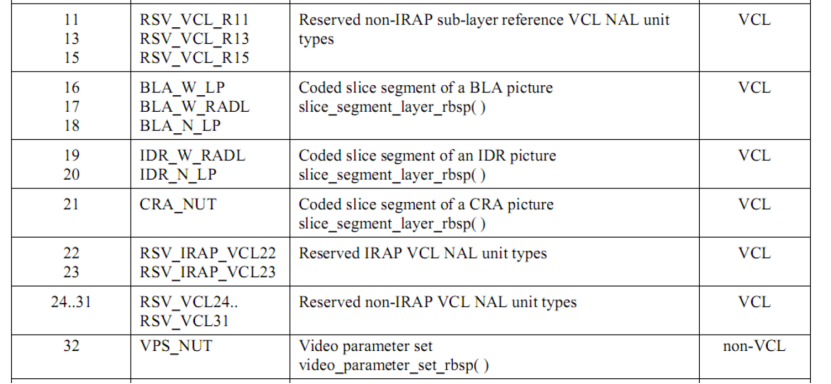

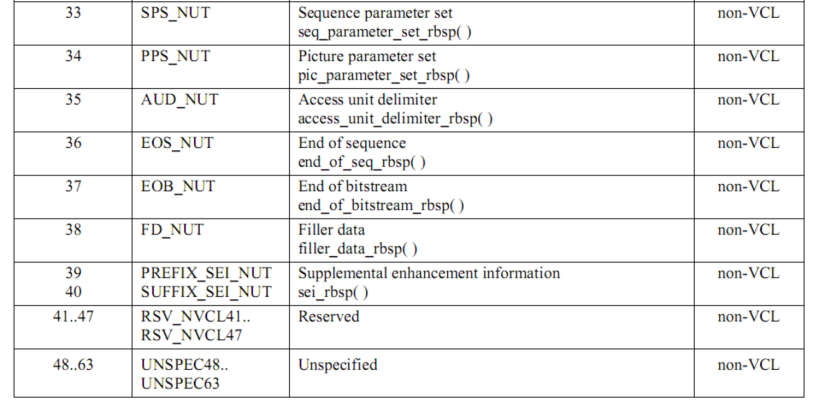

由上可知，H265的NAL的类型相对h264多了很多，取值从0~63,其中48~63语义尚未明确，不会影响解码过程。这里总结一下H265的帧相关概念：

IRAP：随机接入点（Intra　Random　Access　point），其后置图像必须能独立正确解码。

Leading前置图像：解码在后，播放在前（类似B帧）。

TAIL后置图像：解码和播放都在其后。

RADL（Random　Access　Decoder　Leading）：不依赖IRAP前的前置图像，即从IRAP图像介入可以正确解码。

RASL（Random　Access　skip　Leading）：依赖IRAP前的前置图像，即从IRAP图像介入不可以正确解码。

IRAP分三种：

IDR（instantaneous decoder refreshing）：IDR不依赖IDR帧前的图像解码，h264也有IDR帧概念。

CRA（clean Random access）:允许其前置图像是RASL，以提高编码效率，当直接从CRA图像接入时，其RASL图像无法解码。

BLA（Broke　Link　access）：特殊的CRA，明确其RASL不需要解码

TSA（Temporal　sub-layer access）:该图像可以切换到时域层大于或等于该图像时域层标识号的时域层

STSA（Step wise Temporal　sub-layer access）：从该图像切换该图像所属的时域层。

四、NAL单元的负载

视频编码输出的包含不同内容的数据比特流片段，这些比特流片段为SODB（String Of Data Bits）,SODB 从左到右、从高到低顺序排列。在SODB后添加一些一个bit的停止比特和多个0，就形成了RBSP。

RBSP生成规则如下：

1. 如果SODB为空，生成的RBSP也是空
2. RBSP第一个字节直接取SODB最左端的8bit，第二个字节取SODB接下来的8bit,以此类推，直接到SODB所剩下的内容不足8bit为止。
3. RBSP的下一个字节首先包含SODB的最后比特，然后添加比特1（RBSP停止位）。如果该字节包含比特数小于9，在后面添加0直到该字节包含8比特。

RBSP可以包含SS的压缩数据，也可以包含VPS，PPS，SPS，SEI等。

注意RBSP可以不能直接NAL单元负载，还有解决冲突问题。一般编码器输出端的NAL单元是带启动码0x000001或者0x000001。或者系统保留某些数据(如0x000002)。RBSP做了以下冲突处理:

0x000000->0x00000300;

0x00001->0x00000301;

0x000002->0x00000302;

 0x000003->0x00000303;

五、参数集
H265/HEVC包含参数集（VPS,SPS,PPS,SEI）,相比h264多了一个VPS。
1）VPS（视频参数集）
主要用传输视频分级信息，有利于兼容可分级视频以及3D视频，如视频包含最大的层级，也可包含profile，level等信息。一个给定的视频序列，无论它的SPS是否相同，都参考相同的VPS
2）SPS（序列参数集）
主要包含一个CVS（Code Video Sequence 编码视频序列，类似GOP）所有编码图像共享的编码参数，SPS通过PPS引用而作用图像
3）PPS(图像参数集)
一副图像序列，slice 通过引用PPS进行解码

 VPS，SPS，PPS和SS存在各级引用关系，一副图像中的所有SS引用同一个PPS，一个CVS中所有PPS引用同一个SPS。同一个视频序列中的所有SPS引用一个VPS。VPS，SPS，PPS存在相同参数，后者会覆盖前者。

六、h265的数据分析

以下是一个h265的视频序列，打开的NAL类型如下：
